ระบบควบคุมไอน้ำและวาล์วลดแรงดัน

คำตอบเร็ว: ระบบควบคุมไอน้ำมักประกอบด้วยองค์ประกอบการควบคุม วิธีแอคทูเอชัน ชั้นการตรวจจับและส่งสัญญาณ และฮาร์ดแวร์การป้องกันแรงดัน หรือการปรับสภาพไอน้ำที่จำเป็นสำหรับการทำงานที่เสถียร ณ จุดใช้งาน

ในทางปฏิบัติ วาล์วลดแรงดันแก้ปัญหาการควบคุมแรงดัน ณ จุดใช้งาน วาล์วควบคุมขับเคลื่อนแก้ปัญหาการปรับจูนตามสัญญาณ และระบบควบคุมแบบทำงานเองแก้ปัญหางานความร้อนที่เรียบง่ายกว่าซึ่งความเป็นอิสระจากแหล่งจ่ายไฟภายนอกมีความสำคัญ

วัตถุประสงค์การควบคุม	เส้นทางที่เหมาะสมที่สุด	เลือกเมื่อ	ไม่เหมาะเมื่อ
ลดหรือรักษาเสถียรภาพแรงดันไอน้ำท้ายทาง	วาล์วลดแรงดันและตัวปรับไอน้ำ	คุณต้องการสถานีลดแรงดันเฉพาะ ต้องการปกป้องอุปกรณ์ท้ายทางที่มีอัตราแรงดันต่ำกว่า หรือต้องการแรงดันกระบวนการที่เสถียรใกล้จุดใช้งาน	งานขึ้นอยู่กับสัญญาณควบคุมระยะไกล การปรับจูนบ่อยกับโหลดที่เปลี่ยน หรือการควบคุมลูปแบบรวมที่เข้มข้นกว่าที่ตัวปรับแบบทำงานเองให้ตามปกติ
ปรับจูนแรงดัน อุณหภูมิ หรืออัตราการไหลอย่างต่อเนื่อง	วาล์วควบคุมพร้อมแอคทูเอชันไฟฟ้าหรือนิวเมติก	คุณต้องการชุดวาล์วแบบแพ็กเกจที่ตอบสนองต่อสภาวะกระบวนการที่เปลี่ยน สัญญาณระยะไกล หรือสถาปัตยกรรมระบบอัตโนมัติที่กว้างกว่า	แอปพลิเคชันเป็นงานท้องถิ่นเรียบง่ายที่ไม่ต้องใช้แหล่งจ่ายไฟภายนอก ไม่ต้องใช้อากาศอัด และความซับซ้อนในการ commissioning ต่ำมีความสำคัญมากกว่าการปรับจูนขั้นสูง
รักษาอุณหภูมิกระบวนการโดยไม่ใช้แหล่งจ่ายไฟภายนอก	ระบบควบคุมอุณหภูมิแบบทำงานเอง	คุณต้องการการควบคุมความร้อนท้องถิ่นที่น่าเชื่อถือบนโรงงานที่ให้ความร้อนด้วยไอน้ำ โดยเฉพาะเมื่อความเรียบง่าย ความเหมาะสมในพื้นที่อันตราย หรือสถานที่ห่างไกลมีความสำคัญ	คุณต้องการการเปลี่ยนค่าตั้งระยะไกล ฟีดแบ็คข้อมูล ระบบอัตโนมัติทั่วทั้งโรงงาน หรือกลยุทธ์การควบคุมที่ตอบสนองเร็วกว่าเชื่อมโยงกับสัญญาณกระบวนการที่เปลี่ยน
เพิ่มการวางตำแหน่งวาล์วระยะไกลอย่างแม่นยำโดยไม่ใช้อากาศในโรงงาน	แอคทูเอเตอร์ไฟฟ้า	การวางตำแหน่งอัจฉริยะ การ commissioning อัตโนมัติ การมองเห็นการวินิจฉัย และการลดการใช้อากาศประจำมีความสำคัญต่อโครงการ	ไซต์พึ่งพาอากาศอัดอยู่แล้วหรือแนวทางการควบคุมที่กว้างกว่าสร้างรอบการตอบสนองนิวเมติกและฟีดแบ็คที่ขับเคลื่อนด้วยอากาศ
สร้างชุดวาล์วปรับจูนขับเคลื่อนด้วยอากาศ	แอคทูเอเตอร์และโพซิชันเนอร์นิวเมติก	มีอากาศอัดอยู่แล้ว การตอบสนองเร็วมีความสำคัญ หรืองานต้องการการวางตำแหน่งนิวเมติกที่พิสูจน์แล้วกับแรงดันต่างที่เปลี่ยน	คุณต้องการลดการใช้อากาศประจำ ลดความซับซ้อนในการ commissioning รอบแอคทูเอชันไฟฟ้า หรือหลีกเลี่ยงการพึ่งพาโครงสร้างอากาศในโรงงาน
ลดอุณหภูมิไอน้ำร้อนจัดก่อนใช้งาน	เครื่องลดความร้อน	คุณต้องการการควบคุมอุณหภูมิขาออกอย่างแม่นยำบนไอน้ำร้อนจัดก่อนกระบวนการท้ายทาง งานบายพาสกังหัน หรือแอปพลิเคชันที่ไวต่ออุณหภูมิ	ความต้องการที่แท้จริงเป็นเพียงการลดแรงดันหรือการควบคุมอัตราการไหลพื้นฐานโดยไม่มีปัญหาการจัดการอุณหภูมิไอน้ำร้อนจัด

ระบบควบคุมไอน้ำประกอบด้วยอะไรบ้าง?

ระบบควบคุมไอน้ำโดยทั่วไปประกอบด้วยตัววาล์วหรือตัวปรับ วิธีแอคทูเอชันเมื่อต้องการปรับจูน ชั้นการตรวจจับและสัญญาณควบคุม และฮาร์ดแวร์ที่อยู่ใกล้เคียงที่จำเป็นในการปกป้องแรงดัน ปรับปรุงสภาพไอน้ำ หรือรักษาเสถียรภาพความทำซ้ำได้

เมื่อใดควรเลือกการควบคุมแบบทำงานเองแทนการควบคุมแบบขับเคลื่อน?

การควบคุมแบบทำงานเองมักเหมาะสมกว่าเมื่องานต้องการการควบคุมอุณหภูมิ ที่เรียบง่ายและน่าเชื่อถือโดยไม่ใช้แหล่งจ่ายไฟภายนอก อากาศอัด หรือ สถาปัตยกรรมการควบคุมที่ซับซ้อนกว่า การควบคุมแบบขับเคลื่อนมักเป็นเส้นทาง ที่แข็งแกร่งกว่าเมื่อแอปพลิเคชันต้องการการปรับจูนที่เข้มข้นกว่า การวางตำแหน่งระยะไกล การมองเห็นการวินิจฉัย หรือการรวมเข้ากับระบบควบคุมโรงงาน

เมื่อใดที่วาล์วลดแรงดันเป็นเส้นทางที่เหมาะสม?

วาล์วลดแรงดันเป็นเส้นทางที่เหมาะสมเมื่อความต้องการหลักคือ การลดหรือรักษาเสถียรภาพแรงดันไอน้ำท้ายทางใกล้กระบวนการ นี่มัก เป็นส่วนหนึ่งของสถานีที่กว้างกว่าซึ่งยังเกี่ยวข้องกับตัวกรอง ตัวแยก เกจ์ และการป้องกันแรงดันเกินท้ายทาง

แอคทูเอเตอร์ไฟฟ้าและนิวเมติกแตกต่างกันอย่างไร?

แอคทูเอเตอร์ไฟฟ้ามักถูกเลือกสำหรับการวางตำแหน่งอัจฉริยะ การ commissioning ที่ง่ายกว่า และการใช้อากาศประจำที่น้อยกว่า ในขณะที่แอคทูเอเตอร์นิวเมติกมัก เป็นที่ต้องการเมื่อมีอากาศอัดอยู่แล้วและสถาปัตยกรรมการควบคุม สร้างรอบการตอบสนองด้วยอากาศและฟีดแบ็คโพซิชันเนอร์

สถานีลดแรงดันและแหล่งจ่ายไอน้ำ ณ จุดใช้งาน

หากการตัดสินใจหลักเริ่มจากการลดแรงดันห้องหม้อต้มให้เป็น แรงดันกระบวนการที่ใช้งานได้มากกว่า เริ่มจากวาล์วลดแรงดันแล้วประเมิน ฮาร์ดแวร์สถานีที่กว้างกว่ารอบสภาพไอน้ำ การแสดงแรงดัน และ การป้องกันท้ายทาง

การปรับจูนตามสัญญาณบนเครื่องแลกเปลี่ยนความร้อน ถัง และท่อกระบวนการ

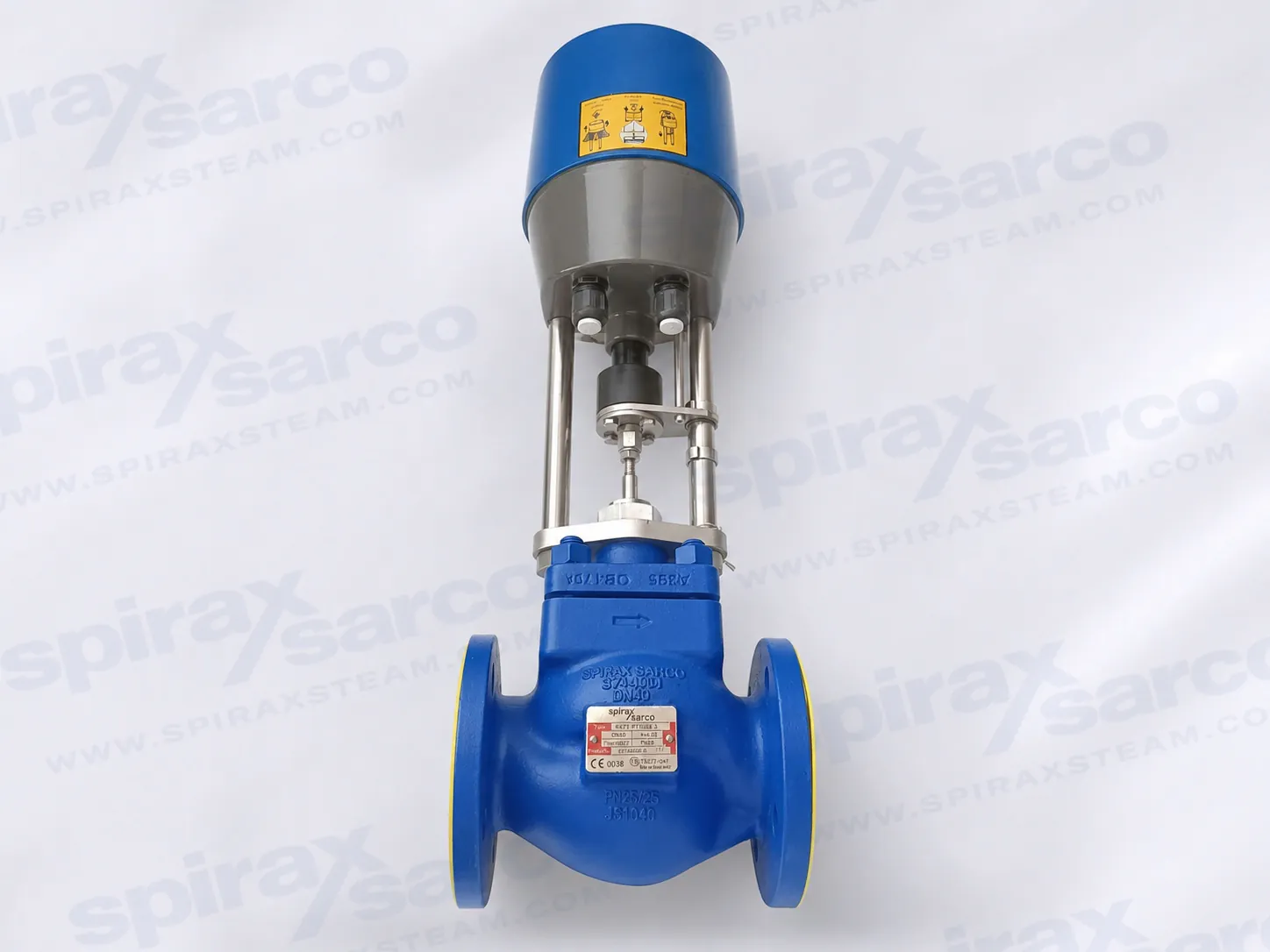

หากงานขึ้นอยู่กับโหลดที่เปลี่ยน ค่าตั้งระยะไกล หรือการควบคุม ที่ทำซ้ำได้รอบตัวแปรกระบวนการ ชุดวาล์วมักต้องการวาล์วควบคุมขับเคลื่อน ที่สนับสนุนโดยแอคทูเอเตอร์ โพซิชันเนอร์ และสถาปัตยกรรมสัญญาณที่เหมาะสม

งานความร้อนเรียบง่ายที่ความเป็นอิสระจากสาธารณูปโภคสำคัญ

หากไซต์ต้องการโซลูชันอุณหภูมิท้องถิ่นที่น่าเชื่อถือโดยไม่ใช้ อากาศอัดหรือไฟฟ้า ระบบควบคุมอุณหภูมิแบบทำงานเองยังคงเป็นเส้นทาง ที่แข็งแกร่งสำหรับแอปพลิเคชันที่ให้ความร้อนด้วยไอน้ำที่ไม่ต้องการ ระบบอัตโนมัติที่กว้างกว่า

การค้นหาระบบควบคุมส่วนใหญ่แยกออกอย่างรวดเร็วระหว่างการจัดการแรงดัน การควบคุมปรับจูน และกลยุทธ์แอคทูเอชัน เข้าสู่ วาล์วลดแรงดัน ก่อนเมื่อเสถียรภาพแรงดันท้ายทางเป็นความต้องการหลัก หากงาน ขึ้นอยู่กับการปรับจูนตามสัญญาณ เปรียบเทียบ วาล์วควบคุมไอน้ำ

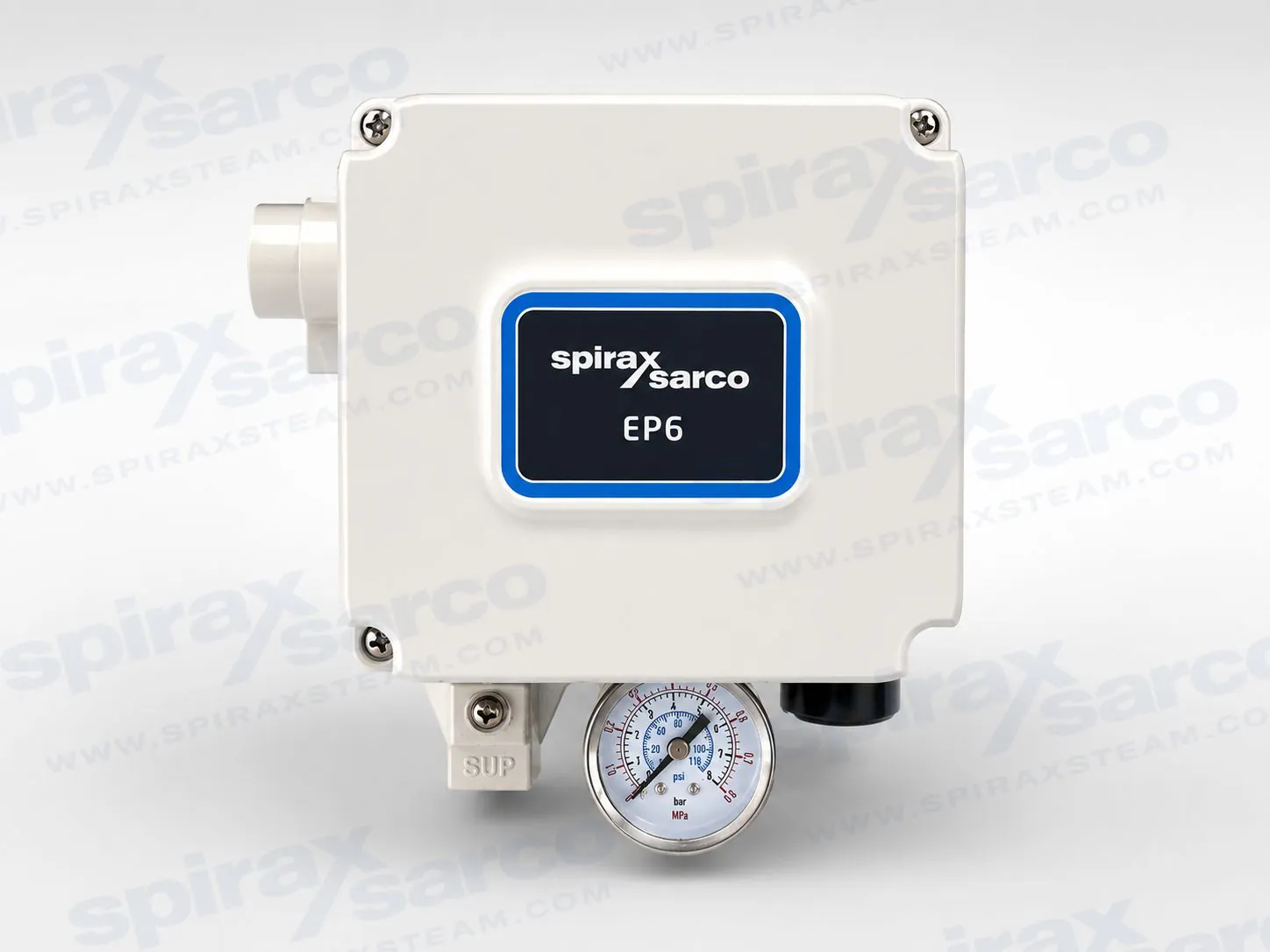

ใช้ แอคทูเอเตอร์ไฟฟ้า เมื่อการวางตำแหน่งอัจฉริยะ การมองเห็นการวินิจฉัย หรือการใช้อากาศประจำที่น้อยกว่า มีความสำคัญที่สุด ใช้ แอคทูเอเตอร์นิวเมติก เมื่อ อากาศในโรงงาน การตอบสนองที่เร็วกว่า หรือสถาปัตยกรรมนิวเมติกที่มีอยู่ กำหนดรูปแบบชุด เพิ่ม โพซิชันเนอร์วาล์ว เมื่อการเคลื่อนที่วาล์วที่ทำซ้ำได้และการติดตามสัญญาณที่ดีกว่าเป็นส่วนหนึ่ง ของความต้องการ และทบทวน วาล์วควบคุมอุณหภูมิแบบทำงานเอง เมื่องานควรเป็นอิสระจากแหล่งจ่ายไฟภายนอก
