SV615
วาล์วนิรภัย SV615

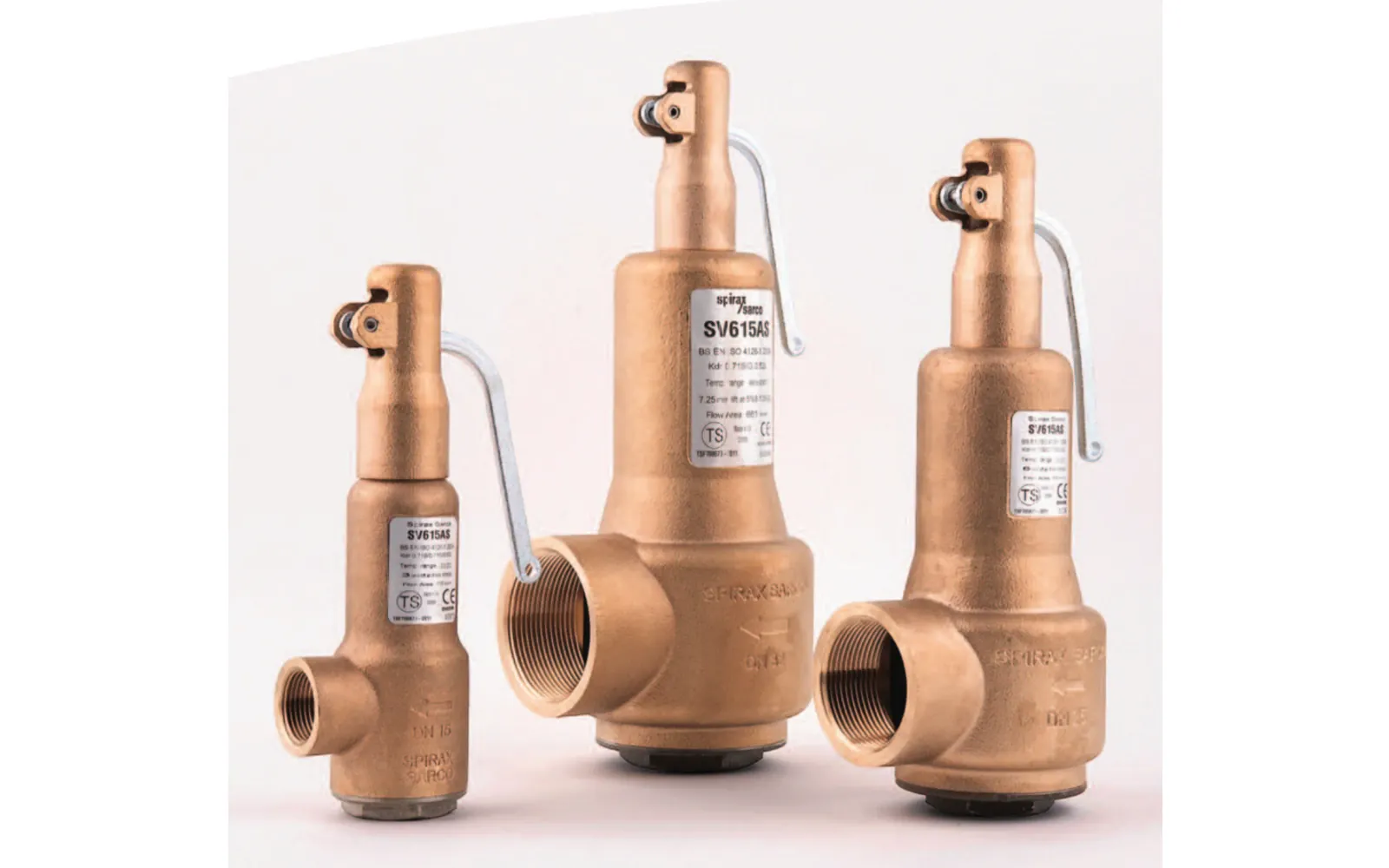

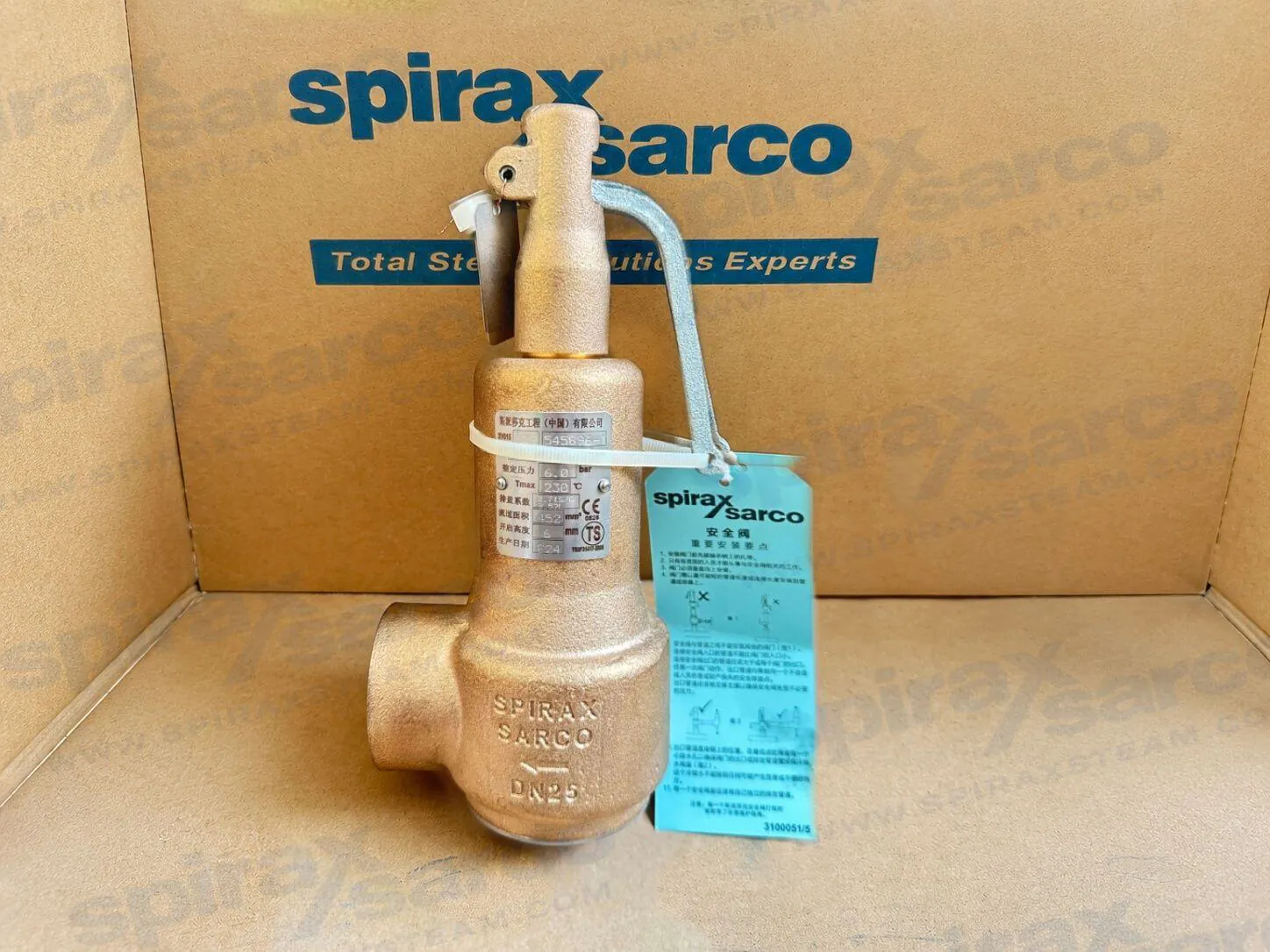

Spirax Sarco SV615 เป็นวาล์วนิรภัยตัวเรือนทองสัมฤทธิ์แบบยกเต็มระยะและหัวฉีดเต็มพื้นที่ สำหรับไอน้ำ อากาศ ก๊าซอุตสาหกรรมเฉื่อย และของเหลวที่ไม่เป็นอันตราย มีขนาดข้อต่อเกลียว DN15-DN50
การป้องกันแรงดันเกินแบบกะทัดรัดสำหรับงานไอน้ำ ก๊าซ และของเหลว
Spirax Sarco SV615 เป็นวาล์วนิรภัยตัวเรือนทองสัมฤทธิ์แบบยกเต็มระยะและหัวฉีดเต็มพื้นที่ สำหรับไอน้ำ อากาศ ก๊าซอุตสาหกรรมเฉื่อย และของเหลวที่ไม่เป็นอันตราย รองรับการติดตั้งแบบข้อต่อเกลียวตั้งแต่ DN15 ถึง DN50 พร้อมตัวเลือกทางเข้าแบบแคลมป์สุขอนามัยสำหรับ DN15 ถึง DN25
รุ่นฝากระโปรงแบบปิดใช้ได้ทั้งคันโยกยกหรือฝาปิดผนึกก๊าซ โครงสร้างบ่าวาล์วแบบโลหะ Nitrile, EPDM และ Viton รองรับตัวกลางและข้อกำหนดด้านอุณหภูมิที่แตกต่างกัน โดยชิ้นส่วนแทรกบ่าวาล์วแบบอ่อนไม่เหมาะสำหรับไอน้ำ
การใช้งานทั่วไป
- ระบบหม้อไอน้ำและหม้อต้มน้ำร้อน
- ภาชนะรับแรงดัน ถังพัก และเครื่องกำเนิด
- เครื่องอัดอากาศและหม้อนึ่งความดัน

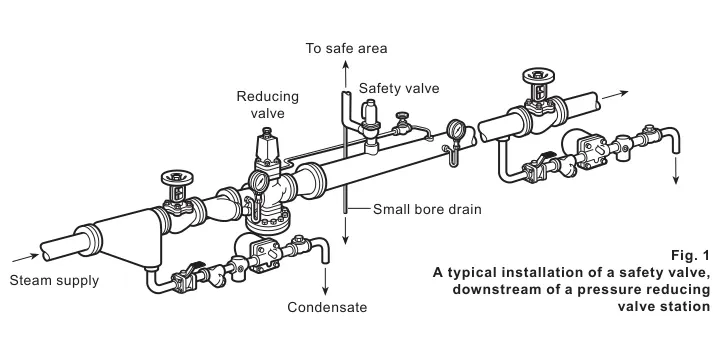

- การป้องกันอุปกรณ์ปลายทางของวาล์วลดแรงดัน
- งานระบายแรงดันทั่วไป
ข้อมูลสรุปสำหรับการเลือก
| ช่วงขนาด | DN15-DN50 |
|---|---|
| การออกแบบตัวเรือน | PN25 |
| แรงดันตั้ง | 0.3-18 bar g สำหรับ 1/2 ถึง 1 1/4 inch; 0.3-14 bar g สำหรับ 1 1/2 และ 2 inch |
| การเชื่อมต่อ | เกลียวใน BSP หรือ NPT; ทางเข้าชนิดแคลมป์สุขอนามัยขนาด 1-inch สำหรับ DN15-DN25 |
| มาตรฐาน | EN ISO 4126:2004; ความแน่นของบ่าวาล์วตาม ASME/API STD 527 Revision 2002 |
ข้อมูลทางเทคนิค
คำอธิบายวาล์วนิรภัย Spirax Sarco SV615
วาล์วนิรภัย SV615 ซึ่งออกแบบให้ยกเต็มระยะและมีหัวฉีดเต็มพื้นที่ เหมาะสำหรับงานไอน้ำ อากาศ ก๊าซอุตสาหกรรมเฉื่อย และของเหลวที่ไม่เป็นอันตราย
การใช้งานวาล์วนิรภัย SV615
งานทั่วไปประกอบด้วยหม้อไอน้ำหรือหม้อต้มน้ำร้อน เครื่องกำเนิด ภาชนะ ถังพัก เครื่องอัดอากาศ หม้อนึ่งความดัน การป้องกันอุปกรณ์ปลายทางของวาล์วลดแรงดัน และงานระบายแรงดันทั่วไป
ประเภทที่มีให้เลือก
ขนาด DN15 ถึง DN50 มีตัวเรือนทองสัมฤทธิ์ ข้อต่อเกลียวใน และหัวฉีดสเตนเลส DN15, DN20 และ DN25 สามารถใช้ทางเข้าแบบแคลมป์สุขอนามัยขนาด 1-inch ได้ รุ่นฝากระโปรงแบบปิดมีให้เลือกทั้งแบบคันโยกยกหรือฝาปิดผนึกก๊าซ ซีลอ่อนเสริมมีให้เลือกเป็น Nitrile, EPDM หรือ Viton ตัวเลือกเพิ่มเติมประกอบด้วยการชุบนิกเกิลแบบไม่ใช้ไฟฟ้าและป้ายชื่อสเตนเลสที่ยึดด้วยวิธีทางกล
มาตรฐาน การรับรอง และเอกสารรับรอง
วาล์วนิรภัย SV615 เป็นไปตาม EN ISO 4126:2004 และ European Pressure Equipment Directive 2014/68/EU ความแน่นของบ่าวาล์วเป็นไปตาม ASME/API STD 527, Revision 2002 มีรายงาน Typical Test Report ของผู้ผลิตซึ่งครอบคลุมแรงดันตั้งและแรงดันทดสอบไฮดรอลิกให้เป็นมาตรฐาน และสามารถขอเอกสารรับรองวัสดุ EN 10204 3.1 ได้
ขนาดและข้อต่อปลาย
| การเชื่อมต่อ | รูปแบบที่มีให้เลือก |
|---|---|
| ขนาด | DN15, DN20, DN25, DN32, DN40 และ DN50 |
| ทางเข้า | เกลียวใน BSP T Rp (ISO 7-1), BSP ตาม BS 21 หรือ NPT |
| ทางเข้าแบบสุขอนามัย | ใช้ร่วมกับแคลมป์ขนาด 1-inch ได้ เฉพาะ DN15-DN25; BS 4825 / ISO 2852 / DIN 32676 |
| ทางออก | เกลียวใน BSP แบบขนาน หรือ NPT |
ขีดจำกัดความดันและอุณหภูมิของ SV615
| สภาวะการออกแบบตัวเรือน | PN25 |
|---|---|
| ความดันตั้งค่า ขนาด 1/2 ถึง 1 1/4 inch | 0.3 ถึง 18 bar g |
| ความดันตั้งค่า ขนาด 1 1/2 และ 2 inch | 0.3 ถึง 14 bar g |
| บ่าวาล์วโลหะ | -90 °C ถึง +230 °C |
| บ่าวาล์วไนไตรล์ | -30 °C ถึง +120 °C |
| บ่าวาล์ว EPDM | -50 °C ถึง +150 °C |
| บ่าวาล์ว Viton | -20 °C ถึง +200 °C |
| ความดันเกิน | ไอน้ำ 5%; ก๊าซ 10%; ของเหลว 10% |
| ขีดจำกัดโบลดาวน์ | ไอน้ำ/ก๊าซ 10%; ของเหลว 20% |
| สัมประสิทธิ์การระบายที่ปรับลด | ไอน้ำ/ก๊าซ 0.71; ของเหลว 0.52 |
| ความดันย้อนกลับสูงสุดที่อนุญาต | 10% ของความดันตั้งค่า |
| ความดันทดสอบไฮดรอลิกขณะเย็น | 37.5 bar g |
ข้อสำคัญ: ชิ้นแทรกบ่าวาล์วแบบอ่อนไม่เหมาะสำหรับการใช้งานกับไอน้ำ ข้อบังคับในท้องถิ่นอาจจำกัดการใช้งานให้ต่ำกว่าขีดจำกัดที่แสดงไว้
ความดันตั้งค่าต่ำสุดคือ 0.3 bar g

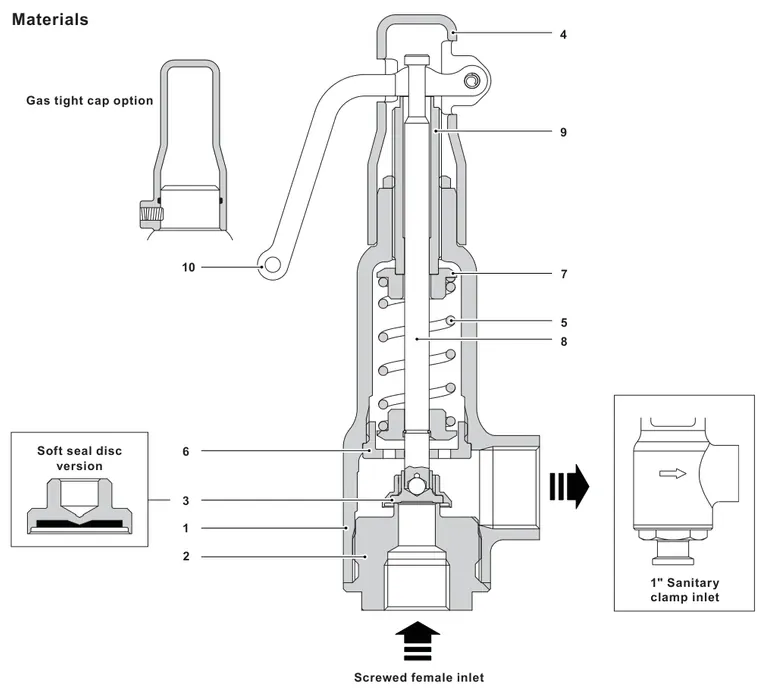

โครงสร้างและวัสดุของ SV615
| ลำดับที่ | ชิ้นส่วน | วัสดุ | ข้อกำหนด |
|---|---|---|---|
| 1 | ตัวเรือน | บรอนซ์ | BS EN 1982 CC491KM |
| 2 | หัวฉีด DN15-DN20 | เหล็กกล้าไร้สนิม | BS 970 431 S29 |
| 2 | หัวฉีด DN25-DN50 | เหล็กกล้าไร้สนิม | BS 3146 Pt2 Gr. ANC2 |
| 2 | หัวฉีดแบบสุขอนามัย | เหล็กกล้าไร้สนิม | ASTM A276 316L |
| 3 | จานวาล์ว | เหล็กกล้าไร้สนิม | ASTM A276 316L |
| 4 | เรือนคันโยก | บรอนซ์ | BS EN 1982 CC491KM |
| 5 | สปริง | เหล็กกล้าผสมโครเมียม-วานาเดียม | BS 2803 735 A50 HS |
| 6 | ตัวนำก้านวาล์ว | ทองเหลือง | BS 2872 CZ 121 |
| 7 | แผ่นรองปลายสปริง | ทองเหลือง | BS EN 12165 CW617N |
| 8 | ก้านวาล์ว | เหล็กกล้าไร้สนิม | BS 970 431 S29 |
| 9 | สกรูปรับตั้ง | ทองเหลือง | BS 2874 CZ 121 |
| 10 | คันโยก | เหล็กหล่อกราไฟต์ทรงกลม | ชุบสังกะสี |
| 11 | สลักเดือยหมุน | เหล็กกล้าไร้สนิม | AISI 304 |
| 12 | แหวนล็อก | เหล็กกล้าไร้สนิม | BS 2056 316 S42 |
| 13 | น็อตล็อกตัวปรับ | ทองเหลือง | BS 2872 CZ 121 |
| 14 | จานวาล์วซีลแบบอ่อน | เหล็กกล้าไร้สนิม 316 พร้อมชิ้นแทรกไนไตรล์ EPDM หรือ Viton F81 | ASTM A276 316 |
| 15 | ฝาครอบแบบซีล | บรอนซ์ | BS EN 1982 CC491KM |
| 16 | ซีลฝาครอบ | ไนไตรล์ | - |
| 17 | ปลอกครอบ | ทองเหลือง | BS 2874 CZ 121 |
| 18 | สกรูตัวหนอน | เหล็กกล้า | - |
| 19 | ลูกบอล | เหล็กกล้าไร้สนิม | - |
ข้อมูลความสามารถในการไหลของ SV615
ตารางความสามารถที่เผยแพร่ครอบคลุมไอน้ำอิ่มตัวแห้ง อากาศที่ 0 °C และ 1.013 bar a น้ำที่ 20 °C และน้ำร้อนที่อุณหภูมิ 100 °C ขึ้นไป ค่าสัมประสิทธิ์การระบายที่ปรับลดแล้วซึ่งใช้ได้คือ 0.71 สำหรับไอน้ำ/ก๊าซ และ 0.52 สำหรับของเหลว การกำหนดขนาดขั้นสุดท้ายต้องใช้ตารางความสามารถ Issue 20 ฉบับสมบูรณ์และภาระการระบายที่ต้องการจริง
| ทางเข้า/ทางออกวาล์ว DN | 15/20 | 20/32 | 25/40 | 32/50 | 40/65 | 50/80 |
|---|---|---|---|---|---|---|
| พื้นที่การไหล, mm2 | 113 | 314 | 452 | 661 | 1 075 | 1 662 |
ขนาดและน้ำหนักโดยประมาณของ SV615
| รุ่น | ขนาด | ทางเข้า | ทางออก | A | B | C | ทางไหล D | kg |
|---|---|---|---|---|---|---|---|---|
| ข้อต่อเกลียว | DN15 | 1/2 | 3/4 | 40 | 40 | 194 | 12 | 1.3 |
| ข้อต่อเกลียว | DN20 | 3/4 | 1 1/4 | 55 | 44 | 229 | 20 | 2.4 |
| ข้อต่อเกลียว | DN25 | 1 | 1 1/2 | 60 | 48 | 242 | 24 | 2.9 |
| ข้อต่อเกลียว | DN32 | 1 1/4 | 2 | 70 | 58 | 279 | 29 | 4.2 |
| ข้อต่อเกลียว | DN40 | 1 1/2 | 2 1/2 | 81 | 67 | 365 | 37 | 8.8 |
| ข้อต่อเกลียว | DN50 | 2 | 3 | 96 | 80 | 420 | 46 | 13.0 |
| สุขอนามัย | DN15 | 1 | 3/4 | 40 | 55 | 209 | 12 | 1.4 |
| สุขอนามัย | DN20 | 1 | 1 1/4 | 55 | 60 | 245 | 20 | 2.6 |
| สุขอนามัย | DN25 | 1 | 1 1/2 | 60 | 64 | 258 | 24 | 3.1 |
คู่มือการเลือก Spirax Sarco SV615
| องค์ประกอบ | รหัสและตัวเลือก |
|---|---|
| รุ่น | SV615 |
| การกำหนดค่า | A = ฝากระโปรงปิด/คันโยกผ่อนแรง; B = ฝากระโปรงปิด/ฝาปิดผนึก |
| ซีล | S = เหล็กกล้าไร้สนิม; N = Nitrile; E = EPDM; V = Viton |
| พื้นผิวสำเร็จ | P = ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า; Q = ELNP พร้อมป้ายชื่อเหล็กกล้าไร้สนิม |
| การเชื่อมต่อ | BSPF x BSPF; NPTF x NPTF; clamp x BSPF |
ตัวอย่าง: SV615AN, DN15, BSPF x BSPF, ตั้งไว้ที่ 6 bar g
สำหรับข้อกำหนดด้านการติดตั้งและความปลอดภัยฉบับสมบูรณ์ โปรดดู IM-P316-03
การติดตั้งและการบำรุงรักษา
คู่มือการติดตั้งและการบำรุงรักษา
การทำงานอย่างปลอดภัยขึ้นอยู่กับการติดตั้ง การทดสอบเดินระบบ และการบำรุงรักษาที่ถูกต้องโดยบุคลากรผู้มีคุณสมบัติตามคำแนะนำเหล่านี้และขั้นตอนความปลอดภัยของโรงงานที่เกี่ยวข้อง
1. ข้อมูลด้านความปลอดภัย
ตรวจสอบว่าวาล์วเหมาะสมกับของไหล วัสดุ สภาวะความดันและอุณหภูมิ กำหนดตำแหน่งติดตั้งและทิศทางการไหลที่ถูกต้อง และป้องกันไม่ให้แรงเค้นจากภายนอกของท่อกระทำต่อวาล์ว
- จัดให้มีทางเข้าถึงที่ปลอดภัย แสงสว่างเพียงพอ และอุปกรณ์ยกที่เหมาะสมเมื่อจำเป็น อุปกรณ์ที่มีน้ำหนักมากกว่า 20 kg ควรขนย้ายโดยใช้อุปกรณ์ช่วยยกที่เหมาะสม
- ระบุของไหล ก๊าซ อุณหภูมิ ความดัน และความเสี่ยงด้านสิ่งแวดล้อมที่เป็นอันตรายก่อนเริ่มงาน
- แยกระบบและระบายความดันอย่างปลอดภัย อย่าสันนิษฐานว่าความดันเกจเป็นศูนย์หมายความว่าระบบไม่มีความดันแล้ว
- ปล่อยให้อุปกรณ์ที่ร้อนเย็นลง และใช้เสื้อผ้าป้องกัน เครื่องมือ และชิ้นส่วนอะไหล่แท้ที่เหมาะสม
- งานต้องดำเนินการหรือควบคุมดูแลโดยบุคลากรที่มีความสามารถ ภายใต้ระบบใบอนุญาตทำงานของสถานประกอบการ
- ป้องกันอุปกรณ์ที่ไม่สามารถระบายของไหลได้เองจากการแข็งตัวเมื่อจำเป็น
คำเตือนเฉพาะผลิตภัณฑ์: ห้ามถอดแยกชิ้นส่วนวาล์วก่อนคลายแรงอัดของสปริง รุ่น SV615AV และ SV615BV ที่ใช้ซีลอ่อนมี Viton/FPM วัสดุที่สัมผัสอุณหภูมิใกล้ 315 °C อาจสลายตัวและก่อให้เกิดกรดไฮโดรฟลูออริก หลีกเลี่ยงการสัมผัสฝุ่นหรือไอระเหย และปฏิบัติตามแนวทางการกำจัดในปัจจุบัน
2. ข้อมูลผลิตภัณฑ์ Spirax Sarco SV615
SV615 เป็นวาล์วนิรภัยแบบยกเต็มระยะและหัวฉีดเต็มขนาด สำหรับไอน้ำ อากาศ ก๊าซอุตสาหกรรมเฉื่อย และของเหลวที่ไม่เป็นอันตราย มีให้เลือกขนาด DN15-DN50 โดยมีตัวเรือนทำจากบรอนซ์และหัวฉีดทำจากสเตนเลสสตีล
| ขนาด | DN15, DN20, DN25, DN32, DN40, DN50 |
|---|---|
| ทางเข้า | เกลียวตัวเมีย BSP ตาม BS 21, เกลียวตัวเมีย NPT หรือแคลมป์สุขอนามัยขนาด 1-inch สำหรับ DN15-DN25 ตาม BS 4825 / ISO 2852 / DIN 32676 |
| ทางออก | เกลียวใน BSP แบบขนาน หรือ NPT |
| การกำหนดค่า | ฝาครอบแบบปิดพร้อมคันโยกยกหรือฝาครอบปิดผนึก |
| ซีลอ่อน | Nitrile สำหรับอากาศที่อุณหภูมิสูงสุด 120 °C; EPDM สำหรับน้ำ; Viton สำหรับอากาศที่อุณหภูมิสูงสุด 200 °C |
SV615 เป็นไปตาม EN ISO 4126:2004 ความแน่นของบ่าวาล์วเป็นไปตาม ASME/API STD 527 Revision 2002 โดยมี Typical Test Report เป็นมาตรฐาน และมีใบรับรองวัสดุ EN 10204 3.1 ให้ตามคำขอ
ข้อมูลอ้างอิงความดันและอุณหภูมิ
| การออกแบบตัวเรือน | PN25 |
|---|---|
| แรงดันตั้ง | ขั้นต่ำ 0.3 bar g; สูงสุด 18 bar g สำหรับ 1/2 ถึง 1 1/4 inch; สูงสุด 14 bar g สำหรับ 1 1/2 และ 2 inch |
| บ่าวาล์วโลหะ | -90 °C ถึง +230 °C |
| ไนไตรล์ | -30 °C ถึง +120 °C |
| EPDM | -50 °C ถึง +150 °C |
| Viton | -20 °C ถึง +200 °C |
| ขีดจำกัดการลดความดันของของเหลว | 20% |
| ความดันทดสอบไฮดรอลิกขณะเย็น | 37.5 bar g |
ข้อกำหนดวัสดุหลัก
ข้อกำหนดหลักประกอบด้วยบรอนซ์ BS EN 1982 CC491KM, สเตนเลสสตีล BS 970 S29, สเตนเลสสตีล BS 3146 ANC2, สเตนเลสสตีล ASTM A276, เหล็กสปริง BS 2803 A50, ทองเหลือง BS 2872 และ BS 2874, ทองเหลือง BS EN 12165 CW617N และสเตนเลสสตีล BS 2056 S42 รหัสกำหนดของชิ้นแทรกซีลอ่อน Viton คือ F81
3. การจัดส่ง
โดยปกติวาล์วจะถูกจัดส่งโดยตั้งค่าไว้ที่ความดันที่กำหนดและปิดผนึกแล้ว การปรับตั้งต้องดำเนินการโดยบุคลากรที่ได้รับอนุญาตและมีความสามารถเท่านั้น
4. การขนย้าย
- ขนส่งวาล์วในแนวตั้ง
- ห้ามทำวาล์วตกหล่น หรือทำให้ได้รับแรงกระแทกฉับพลันหรือแรงกระแทกอย่างรุนแรง
- เก็บวาล์วไว้ในบรรจุภัณฑ์ของผู้จัดจำหน่ายจนกว่าจะต้องใช้งาน
- ห้ามยกวาล์วนิรภัยโดยจับที่คันโยกยก
5. ก่อนติดตั้ง SV615
- ยืนยันว่าการติดตั้งที่เสนอเป็นไปตามข้อกำหนดด้านการจัดวางระบบ
- เป่าทำความสะอาดระบบท่อก่อนติดตั้งวาล์ว เพื่อกำจัดสิ่งแปลกปลอมที่อาจทำให้บ่าวาล์วเสียหาย
- ยืนยันว่าวาล์วมีค่าความดันตั้งที่ถูกต้อง
6. การติดตั้งวาล์วนิรภัย SV615
ข้อควรระวัง: ป้องกันไม่ให้สารประกอบเหลวสำหรับเชื่อมต่อและสารซีลเกลียวปนเปื้อนพื้นผิวบ่าวาล์วภายใน
- ติดตั้งวาล์วในแนวตั้งตรง โดยให้แกนหลักอยู่ในแนวดิ่ง
- ใช้จุดเชื่อมต่อกับระบบท่อหรือภาชนะที่สั้นที่สุดเท่าที่ทำได้ในทางปฏิบัติ
- ห้ามติดตั้งวาล์วหรือข้อต่อคั่นกลางที่อาจตัดแยกวาล์วนิรภัยออกจากระบบ
- ข้อต่อทางเข้าต้องไม่เล็กกว่าทางเข้าของวาล์วนิรภัย
- กำหนดขนาดระบบระบายให้ความดันย้อนกลับสะสมไม่เกิน 10% ของความดันตั้งเกจ
- เดินท่อระบายไปยังจุดที่ปลอดภัย และรองรับท่อระบายอย่างเป็นอิสระ
- จัดให้มีจุดระบายที่ตำแหน่งต่ำสุดในบริเวณที่ท่อระบายยกสูงขึ้น
- จัดให้วาล์วนิรภัยแต่ละตัวมีท่อระบายของตนเองที่ไม่มีสิ่งกีดขวาง
- ห้ามหุ้มฉนวนวาล์ว ปกป้องบุคลากรจากการระบายอย่างฉับพลัน ความร้อน และเสียงดัง
- ใช้ประแจจับที่ส่วนหกเหลี่ยมของทางเข้า ห้ามจับที่ตัวเรือนหรือออกแรงงัดมากเกินไป
7. การป้องกันความเสียหาย

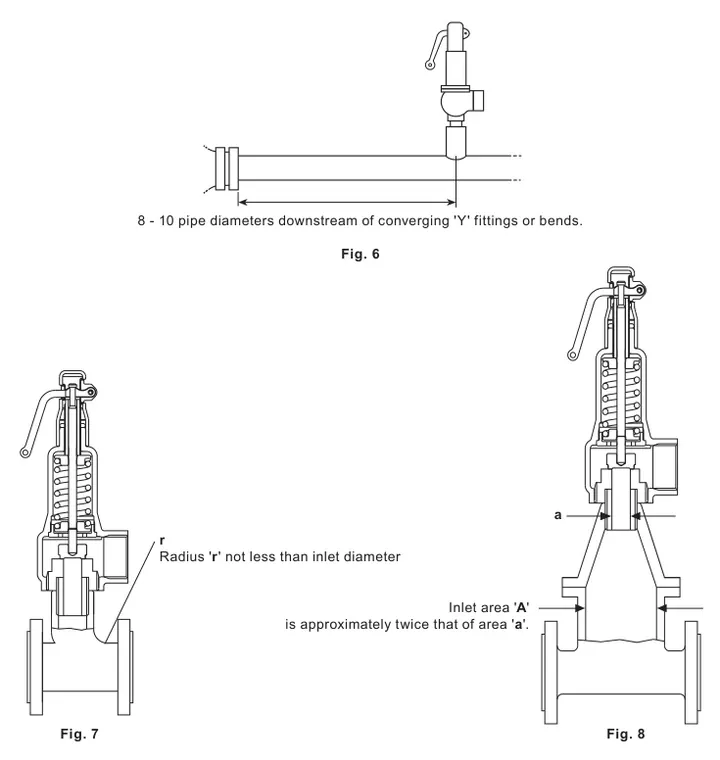

การสูญเสียความดันทางเข้ามากเกินไปอาจทำให้วาล์วเปิดและปิดอย่างรวดเร็ว ความสามารถในการระบายลดลง บ่าวาล์วเสียหาย และเกิดการรั่วไหล ติดตั้งวาล์วที่ระยะ 8-10 เท่าของเส้นผ่านศูนย์กลางท่อทางด้านปลายทางจากข้องอหรือข้อต่อแบบสอบเข้า/ผายออก ใช้รัศมีท่อแยกไม่น้อยกว่าเส้นผ่านศูนย์กลางทางเข้า หรือใช้พื้นที่ทางเข้าประมาณสองเท่าของพื้นที่ทางเข้าวาล์ว
8. การทดสอบเดินระบบ
- ตรวจสอบการรั่วไหลที่ข้อต่อทางเข้าและทางออก
- เพิ่มความดันของระบบและยืนยันว่าวาล์วทำงานที่ค่าความดันตั้งที่ถูกต้อง
- ลดความดันลงสู่ความดันใช้งานปกติ และยืนยันว่าวาล์วกลับเข้าบ่า
9. การทดสอบระหว่างการใช้งาน
รวมการทดสอบการทำงานไว้ในขั้นตอนปฏิบัติที่มีการจัดทำเป็นเอกสารและมีการควบคุม ช่วงเวลาระหว่างการทดสอบขึ้นอยู่กับลักษณะการใช้งานและสภาวะของระบบ และควรได้รับความเห็นชอบจากผู้ใช้หรือบริษัทประกันภัยที่เกี่ยวข้อง
การทดสอบด้วยคันโยก: ห้ามใช้งานคันโยก เว้นแต่ความดันของระบบจะอยู่ที่อย่างน้อย 85% ของความดันตั้ง ใช้แรงมือเท่านั้น ห้ามใช้เครื่องมือหรือส่วนต่อเพิ่มความยาวโดยเด็ดขาด

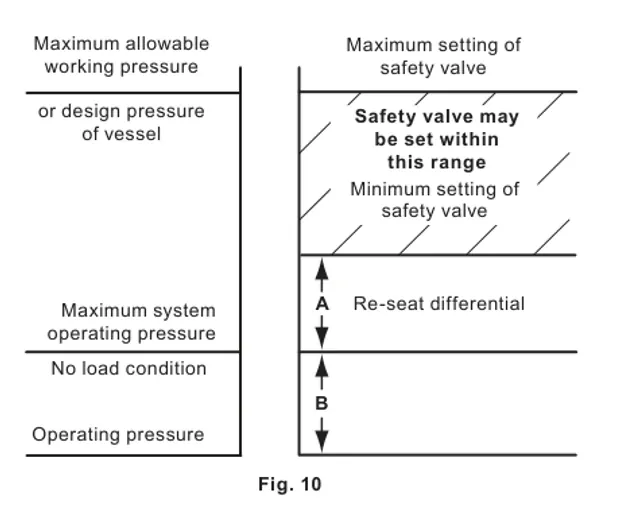

10. แนวทางการตั้งค่า SV615
การตั้งค่าต้องดำเนินการโดยบุคลากรที่ได้รับอนุญาตและมีความสามารถเท่านั้น ต้องมีผลต่างที่เพียงพอระหว่างความดันใช้งานสูงสุดของระบบกับความดันตั้ง เพื่อให้วาล์วสามารถกลับเข้าบ่าได้ SV615 ให้ความสามารถในการระบายตามพิกัดที่ความดันเกิน 5% สำหรับไอน้ำ และ 10% สำหรับอากาศ
ตามแนวทางการตั้งค่าของ BS 5500 ที่อ้างถึงในเอกสารต้นฉบับ ความดันตั้งสูงสุดคือความดันใช้งานอย่างปลอดภัยของโรงงานที่ได้รับการป้องกัน และต้องให้ความสามารถในการระบายตามพิกัดโดยมีความดันเกินไม่มากกว่า 10% แผนภาพช่วงการตั้งค่าใช้ A = 10% ของความดันตั้ง โดยมีค่าต่ำสุด 0.3 bar และ B = การเปลี่ยนแปลงตามปกติของความดันระบบ
สำหรับวาล์วบ่าโลหะที่ใช้งานกับไอน้ำ Spirax Sarco แนะนำให้ตั้งค่าในสภาวะเย็นบนแท่นทดสอบที่ระดับสูงกว่าความดันตั้งที่ต้องการ 3% ข้อกำหนดนี้ไม่ใช้กับการตั้งค่าด้วยไอน้ำ วาล์วที่ยังไม่ได้ตั้งค่าซึ่งส่งมอบให้ตัวแทนที่ได้รับอนุมัติต้องติดป้ายระบุความดันตั้งสุดท้าย ตัวอย่างการเลือกคือ SV615AN, DN15, BSPF x BSPF ตั้งไว้ที่ 6 bar g
11. การบำรุงรักษาวาล์วนิรภัย SV615
วาล์วนิรภัยทั้งหมดต้องมีการบำรุงรักษาตามแผน อ่านข้อมูลด้านความปลอดภัยก่อนปฏิบัติงาน Spirax Sarco แนะนำให้ส่งวาล์วกลับไปยังตัวแทนท้องถิ่นที่ได้รับอนุญาตเป็นระยะ เพื่อทำการยกเครื่อง ทดสอบ ตั้งค่าใหม่ และปิดผนึกตามขั้นตอนปฏิบัติของอุตสาหกรรม
