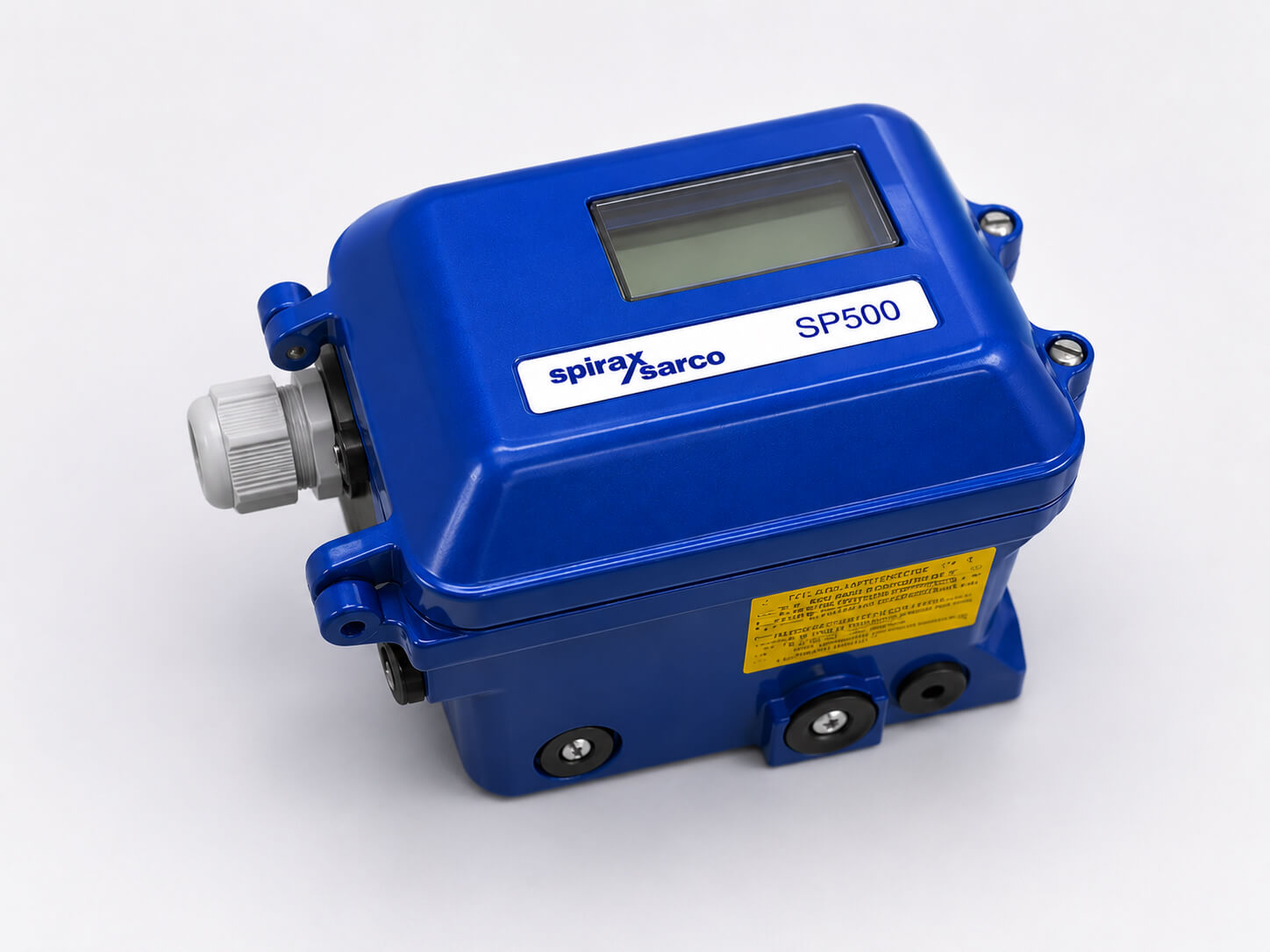

SP500 Smart Positioner
Spirax Sarco SP500 เป็น enhanced loop-powered electro-pneumatic smart positioner สำหรับวาล์ว pneumatic แบบ linear และ rotary 90 องศา เพิ่มเติมจาก SP400 ด้วย HART communication, retransmission, software switch และ diagnostic data logging ใช้ 4-20 mA input signal, Hall effect non-contact feedback และ piezo valve technology เพื่อการวางตำแหน่งที่เสถียรและการใช้อากาศต่ำ
Quick facts
SP500 อยู่ในกลุ่ม Spirax Sarco positioners, controllers and sensors เป็น enhanced electro-pneumatic smart positioner เมื่อเทียบกับ SP400 SP500 เพิ่ม HART communication, retransmission output, software switch และ diagnostic data logging เหมาะกับ control valve loop ที่ต้องการ remote communication, valve position feedback signal output และ operating data recording
SP500 เหมาะกับ general industrial regulating valves, process control loops และ pneumatic actuator applications ที่ต้องการ diagnostic, retransmission หรือ communication functions
SP500 ใช้ 4-20 mA input signal เพื่อกำหนด valve setpoint เปรียบเทียบกับ actual position feedback และปรับ output air pressure ไปยัง actuator โดยอัตโนมัติ ช่วยชดเชย stem friction และ process forces เพื่อรักษา valve ไว้ที่ target position
Non-contact feedback แบบ Hall effect ลดการเชื่อมต่อเชิงกลไก ระหว่าง valve กับ positioner Piezo valve technology ช่วยลด steady-state air consumption (< 0.016 std m³/h)
ฟังก์ชันหลัก:
| Parameter | Value |
|---|---|
| Input signal | 4-20 mA |
| Supply pressure | 1.4-7.0 bar |
| Linear valve stroke | 10-100 mm |
| Rotary valve stroke | 5 deg-120 deg |
| Operating temperature | -10 deg C to +80 deg C |
| Protection class | IP65 |
| Air connection | 1/4” NPT |
| Cable gland | M20 |
| Characterisation | Linear, equal percentage, quick opening |
| Resolution | 0.1% F.S. |
| Weight | 2.2 kg |
| Action | Single acting / air-to-close |
SP500 ใช้ได้กับวาล์ว linear และ rotary 90 องศา Linear valve สามารถติดตั้งด้วย NAMUR standard mounting kit Rotary valve ใช้ mounting kit ตาม VDI/VDE 3845
ก่อนสอบถามหรือเปลี่ยน ควรยืนยัน:
SP500 เป็นรุ่นอัปเกรดของ SP400 ทั้งคู่ใช้ loop-powered, Hall effect non-contact feedback และ piezo valve technology SP500 เพิ่มเติม:
หากโปรเจกต์ไม่ต้องการ HART หรือ diagnostic logging SP400 เป็นตัวเลือกที่เรียบง่ายกว่า
Installation and maintenance guide (IM-P343-35) ครอบคลุม safety requirements, wiring, quick start, programming, auto commissioning, maintenance และ troubleshooting steps
SX80 เป็นตัวควบคุมกระบวนการแบบติดตั้งแผง 1/16 DIN ของ Spirax Sarco เหมาะสำหรับงานควบคุมแบบจุดตั้งเดียวหรือหลายจุดตั้ง สามารถใช้ร่วมกับวาล์วควบคุมนิวเมติก เครื่องมือวัดอิเล็กทรอนิกส์ และแอคทูเอเตอร์ไฟฟ้า รองรับอินพุตสากล RTD เทอร์โมคัปเปิล mA และ mV พร้อมเอาต์พุต VMD สามจุดและเอาต์พุตอนาล็อก 4-20 mA พร้อมแหล่งจ่ายไฟเสริม 18 VDC ในตัวสำหรับทรานสมิตเตอร์
Spirax Sarco SP7-10, SP7-11 และ SP7-12 smart positioners ใช้ควบคุม pneumatic actuator แบบ linear หรือ rotary และรองรับ 4-20 mA, HART, PROFIBUS PA หรือ Foundation Fieldbus.
Spirax Sarco SP400 เป็น electro-pneumatic valve positioner แบบ loop-powered สำหรับวาล์ว pneumatic แบบ linear และ rotary 90 องศา ใช้ 4-20 mA input signal, non-contact position feedback และ automatic air output correction.
Spirax Sarco EP500 เป็น standard electro-pneumatic valve positioner สำหรับวาล์ว pneumatic แบบ linear และ rotary 90 องศา ใช้สัญญาณ 4-20 mA, mechanical feedback และปรับ pneumatic output ไปยัง actuator มีเกจวัดแรงดันในตัวสำหรับสังเกตแรงดันอากาศและสถานะ actuator เหมาะกับงานที่ไม่ต้องการ digital communication หรือ advanced diagnostics
| Document | Reference | Language | Download |
|---|---|---|---|
| SP500 Electropneumatic Smart Positioner | IM-P343-35-US | English | Download |
การเลือก SP500 มักอยู่ใน decision ของ pneumatic valve package ที่รวม actuator, valve body, instrument air, communication protocol requirements และ commissioning conditions
