วาล์วลดแรงดันแบบไพล็อต 25P

วาล์วลดแรงดันแบบไพล็อต 25P ของ Spirax Sarco สำหรับระบบไอน้ำ

วาล์ว 25P ของ Spirax Sarco เป็นวาล์วลดแรงดันแบบไพล็อตที่ทำงานด้วยตัวเองสำหรับงานไอน้ำ ทำหน้าที่ลดแรงดันไอน้ำจากแรงดันจ่ายสูงลงสู่แรงดันใช้งานที่ประหยัดที่สุดของอุปกรณ์ที่ให้บริการ และปกป้องอุปกรณ์นั้นจากแรงดันที่สูงจนเป็นอันตราย เอกสารข้อมูลทางเทคนิคหลักระบุขนาดไว้ตั้งแต่ ½" ถึง 4" ส่วนขนาด 6" อยู่ในเอกสารอีกฉบับหนึ่ง ตัวเลือกการเชื่อมต่อมีทั้งแบบเกลียว NPT และแบบหน้าแปลน ANSI โดยตัววาล์วเป็นเหล็กหล่อหรือเหล็กกล้าหล่อ

ในกลุ่มผลิตภัณฑ์ Spirax Sarco วาล์ว 25P อยู่ในกลุ่มวาล์วลดแรงดันและบายพาส ซึ่งครอบคลุมวาล์วควบคุมที่ใช้รักษาแรงดันด้านขาออกให้คงที่ในระบบไอน้ำและของไหลอุตสาหกรรม 25P เป็นการออกแบบที่ขับด้วยไพล็อตและไดอะแฟรม ไม่ใช่แบบทำงานตรง: ไพล็อตแรงดันขนาดเล็กควบคุมวาล์วหลักที่แยกออกมา ดังนั้นไพล็อตขนาดกะทัดรัดจึงควบคุมวาล์วที่ใหญ่กว่ามากได้ เมื่อเทียบกับชุดขับสปริง-ไดอะแฟรมที่มีขนาดทางกายภาพเท่ากัน

หลักการทำงานของวาล์วแบบไพล็อต 25P

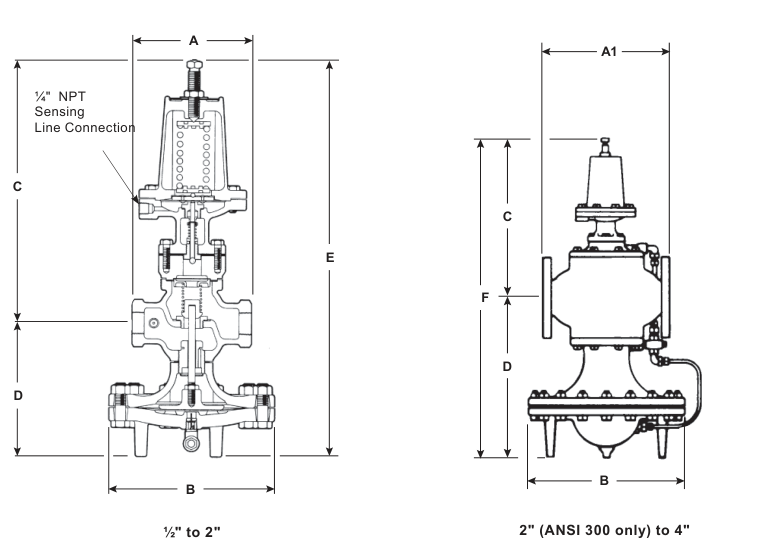

แรงดันด้านขาออกจะถูกส่งกลับผ่านท่อวัดแรงดันภายนอกไปยังไพล็อตแรงดัน ไพล็อตจะเปรียบเทียบสัญญาณนี้กับค่าที่ตั้งไว้ของสปริง แล้วปรับระยะเปิดของวาล์วหลักเพื่อรักษาแรงดันที่ตั้งไว้เมื่อภาระเปลี่ยน จุดเชื่อมต่อท่อวัดแรงดันบนวาล์วคือ ¼" NPT

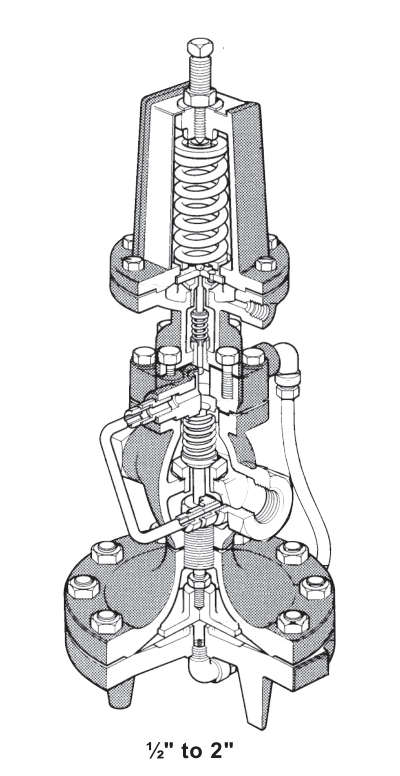

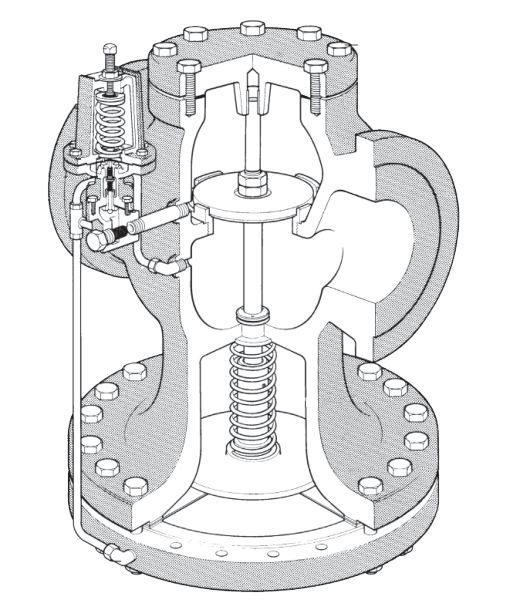

ในขนาด ½" ถึง 4" ไพล็อตยึดติดกับตัววาล์วโดยตรง ส่วนขนาด 6" ไพล็อตติดตั้งภายนอก ทั้งสองกรณีวาล์วหลักเป็นแบบบ่าวาล์วเดี่ยวพร้อมชิ้นส่วนภายในสแตนเลสชุบแข็ง และวาล์วสามารถปิดสนิทได้ถึงระดับ Class IV ตาม ANSI/FCI 70-2 เมื่อไม่ต้องการไอน้ำ

ความสามารถในการปิดต้องพิจารณาควบคู่กับขนาด วาล์ว 25P ขนาด ½"–4" ระบุว่าสามารถปิดได้เมื่อปลายท่อปิดสนิท จึงรองรับระบบด้านขาออกที่ปิดสนิทได้ ส่วนวาล์ว 25P ขนาด 6" เป็นไปตามข้อกำหนดการปิดระดับ Class IV แต่ไม่เหมาะกับการใช้งานแบบปลายท่อปิด ดังนั้นการติดตั้งขนาด 6" จึงต้องมีวิธีตัดแยกที่แน่นอนในทุกจุดที่ระบบด้านขาออกอาจถูกปิดสนิท

ช่วงแรงดันที่ตั้งได้และสปริงไพล็อต

แรงดันด้านขาออกที่ควบคุมตั้งได้ด้วยสปริงไพล็อต โดยมีสปริงสามแบบที่ใช้รหัสสี:

• สีเหลือง: 3 ถึง 30 psi (0,21 ถึง 2,1 bar)
• สีน้ำเงิน: 20 ถึง 100 psi (1,4 ถึง 6,9 bar)
• สีแดง: 80 ถึง 250 psi (5,5 ถึง 17,2 bar)

ช่วงเหล่านี้ทับซ้อนกันโดยเจตนา งานที่ใกล้ขอบเขตระหว่างสปริงสองแบบจึงมักใช้แบบใดก็ได้ สปริงเลือกตามแรงดันด้านขาออกที่ต้องการ ไม่ใช่ตามแรงดันจ่าย และต้องกำหนดก่อนสั่งซื้อวาล์ว

ความสามารถในการระบาย ค่า Cv และการเลือกขนาด

ความสามารถในการระบายระบุเป็นปอนด์ของไอน้ำอิ่มตัวต่อชั่วโมงสำหรับแต่ละขนาดระบุของวาล์ว ที่แรงดันด้านเข้าและด้านออกที่กำหนด ตารางที่สองครอบคลุมรุ่นพอร์ตลดขนาด "S" ซึ่งใช้เมื่อต้องการความเร็วไอน้ำต่ำลง ค่า Cv แบบพอร์ตเต็มคือ 3,48 สำหรับ ½", 6,5 สำหรับ ¾", 10,5 สำหรับ 1", 14 สำหรับ 1¼", 20 สำหรับ 1½", 35 สำหรับ 2", 56 สำหรับ 2½", 74 สำหรับ 3", 115 สำหรับ 4" และ 280 สำหรับขนาด 6" ส่วนรุ่นพอร์ตลดขนาดมีค่า Cv ต่ำกว่า ตั้งแต่ 1,16 สำหรับ ½"S" ถึง 156 สำหรับ 6"S"

การเลือกขนาดทำจากแรงดันด้านเข้า แรงดันด้านขาออกที่ต้องการ และอัตราการไหลของไอน้ำที่จุดใช้งาน โดยใช้ตารางการเลือกขนาด ค่าความสามารถที่เผยแพร่ตั้งอยู่บนความแม่นยำในการควบคุม 1 psi และสมมติขนาดท่อที่รักษาความเร็วไอน้ำให้เหมาะสม จึงต้องตรวจตารางเลือกขนาดท่อควบคู่ไปกับการเลือกวาล์ว ไม่ใช่ตรวจภายหลัง

วัสดุตัววาล์วและแรงดันใช้งานสัมพันธ์กันในข้อมูลการเลือกขนาด: งานที่เกิน 250 psi g ต้องใช้ตัววาล์วเหล็กกล้าหล่อ

หากวาล์วลดแรงดันรุ่นอื่นเหมาะสมกับงานมากกว่า กลุ่มผลิตภัณฑ์เดียวกันมีตัวเลือกอื่น วาล์วลดแรงดัน DP27 เป็นวาล์วแบบไพล็อตอีกรุ่น ตัววาล์วเป็นเหล็กหล่อเหนียว และ วาล์วลดแรงดันแบบทำงานตรง BRV2S เป็นตัวเลือกแบบทำงานตรงขนาดกะทัดรัดสำหรับงานไอน้ำและลมอัด สำหรับภาระไอน้ำที่สูงกว่า 25P ยังคงเป็นตัวเลือกแบบไพล็อตที่ทำจากเหล็กหล่อหรือเหล็กกล้าหล่อ

วัสดุ การเชื่อมต่อ และขีดจำกัดอุณหภูมิ

ตัววาล์วและฝาครอบทำจากเหล็กหล่อตาม ASTM A 126 CL B หรือเหล็กกล้าหล่อตาม ASTM A216 Gr WCB หัววาล์วหลัก บ่าวาล์วหลัก และสปริงคืนตัวทำจากเหล็กกล้าไร้สนิม และไดอะแฟรมหลักเป็นชิ้นส่วนเหล็กกล้าไร้สนิมสองชั้น ปะเก็นฝาครอบและตัววาล์วเป็นกราไฟต์ในขนาดใหญ่ และหุ้มทองแดงในช่วง ½" ถึง 2" ส่วนปะเก็นไพล็อตเป็นกราไฟต์

ท่อส่งสัญญาณใช้วัสดุตามตัววาล์ว: วาล์วเหล็กหล่อจัดส่งมาตรฐานพร้อมท่อทองแดงและข้อต่อทองเหลือง ส่วนวาล์วเหล็กกล้าหล่อใช้ท่อเหล็กกล้าไร้สนิม นอกจากนี้ยังมีท่อส่งสัญญาณเหล็กกล้าไร้สนิมเป็นชุดอะไหล่สำหรับแต่ละขนาด เมื่ออุณหภูมิสูงขึ้นหรือมีความต้องการอื่น อุณหภูมิสูงสุดของท่อส่งสัญญาณเหล็กกล้าไร้สนิมคือ 600 °F (316 °C)

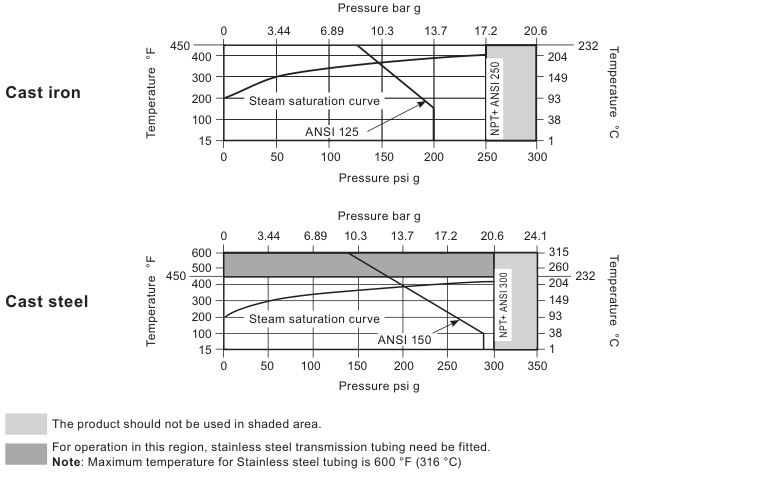

ตัวเลือกการเชื่อมต่อมีเกลียว NPT และหน้าแปลน ANSI 125 หรือ 150 สำหรับตัววาล์วเหล็กหล่อ และ NPT กับหน้าแปลน ANSI 250 หรือ 300 สำหรับตัววาล์วเหล็กกล้าหล่อ ยังมีตัวเลือกหน้าแปลน ANSI 150 และ ANSI 250 โดยตัวเลือก ANSI 250 ไม่รวมขนาด 2" ขีดจำกัดแรงดันและอุณหภูมิเผยแพร่เป็นขอบเขตแยกกันสำหรับตัววาล์วเหล็กหล่อและเหล็กกล้าหล่อ โดยพล็อตเทียบกับเส้นโค้งอิ่มตัวของไอน้ำ พื้นที่แรเงาในแต่ละแผนภูมิแสดงช่วงที่ไม่ควรใช้งานผลิตภัณฑ์ การใช้งานในช่วงนั้นต้องติดตั้งท่อส่งสัญญาณเหล็กกล้าไร้สนิม

ข้อกำหนดการติดตั้งที่มีผลต่อการเลือก

วาล์วติดตั้งบนท่อแนวนอนพร้อมบายพาสและวาล์วตัดแยกที่เหมาะสม เพื่อให้บำรุงรักษาได้โดยไม่ต้องหยุดระบบ ต้องติดตั้งกับดักไอน้ำด้านต้นทางเพื่อป้องกันคอนเดนเสทเข้าสู่วาล์ว และทั้งกับดักไอน้ำและวาล์วต้องได้รับการป้องกันด้วยสเตรนเนอร์ สำหรับขนาด 6" ข้อแนะนำที่เผยแพร่คือชุดสเตรนเนอร์และแยกไอ

ต้องต่อท่อวัดแรงดันจากช่วงท่อตรงด้านขาออก ห่างจากข้อต่อที่ใกล้ที่สุดอย่างน้อย 10 เท่าของเส้นผ่านศูนย์กลางท่อ ระยะนี้เป็นข้อกำหนดเชิงหน้าที่ ไม่ใช่ความพอใจ: จุดวัดที่อยู่ใกล้ข้องอ ตัวลดขนาด หรือข้อต่ออื่น จะอ่านแรงดันที่บิดเบือน และวาล์วจะรักษาแรงดันด้านขาออกที่ผิด ท่อวัดแรงดันเป็นส่วนหนึ่งของการติดตั้ง ไม่ใช่อุปกรณ์เสริม จึงต้องวางแนวและเลือกวัสดุไปพร้อมกับงานท่อ

ควรตรวจสอบน้ำหนักตั้งแต่ขั้นวางผัง วาล์วเหล็กหล่อขนาด ½" หนักประมาณ 32 lb (14,5 kg) และขนาด 4" หนักประมาณ 284 lb (129 kg) โดยรุ่นเหล็กกล้าหล่อหนักกว่าเล็กน้อยในแต่ละขนาด ขนาด 6" หนักประมาณ 595 lb (270 kg) จึงมักต้องมีที่รองท่อของตัวเอง

การบำรุงรักษา อะไหล่ และเอกสาร

การบำรุงรักษา 25P ใช้คู่มือการติดตั้งและบำรุงรักษาที่เผยแพร่ ซึ่งจัดส่งพร้อมวาล์วทุกตัว โดยขนาด ½"–4" อ้างอิง IM-P717-06-US และขนาด 6" อ้างอิง IM-3-000-US อะไหล่ที่มีจำหน่ายระบุแยกตามกลุ่มขนาด

ข้อมูลทางเทคนิคฉบับเต็ม รายการวัสดุ ขนาด และน้ำหนักของช่วง ½"–4" อยู่ในเอกสารข้อมูลทางเทคนิค และขนาด 6" มีเอกสารของตัวเอง ข้อมูลการเลือกและการเลือกขนาดของช่วง 25P ทั้งหมด รวมถึงรุ่นพอร์ตลดขนาด เผยแพร่ในตารางการเลือกขนาด เอกสารที่ดาวน์โหลดได้ในหน้านี้เป็นฉบับที่ใช้บังคับของแต่ละฉบับ และยังคงเป็นเอกสารอ้างอิงสำหรับงานติดตั้ง การเดินระบบ และการบำรุงรักษา

สิ่งที่ต้องตรวจสอบก่อนสั่งซื้อ Spirax Sarco 25P

โปรดยืนยันรายการต่อไปนี้ก่อนกำหนดสเปกวาล์ว:

• ขนาดระบุและประเภทการเชื่อมต่อ รวมถึงต้องใช้รูปแบบหน้าแปลน ANSI 125/150 หรือ ANSI 250/300
• วัสดุตัววาล์ว โดยระลึกว่างานที่เกิน 250 psi g ต้องใช้เหล็กกล้าหล่อ
• แรงดันด้านเข้า แรงดันด้านขาออกที่ต้องการ และอัตราการไหลของไอน้ำที่จุดใช้งาน โดยเทียบกับตารางการเลือกขนาด
• ช่วงสปริงไพล็อตที่ครอบคลุมแรงดันด้านขาออกที่ต้องการ
• ระบบด้านขาออกสามารถปิดสนิทได้หรือไม่ ซึ่งกำหนดว่าจำเป็นต้องปิดได้เมื่อปลายท่อปิดหรือไม่ และตัดขนาด 6" ออกสำหรับงานนั้น
• ความสามารถแบบพอร์ตเต็มหรือพอร์ตลดขนาด "S" เหมาะกับความเร็วไอน้ำที่ต้องการ
• วัสดุท่อส่งสัญญาณ โดยเฉพาะเมื่อจุดใช้งานอยู่ในพื้นที่ของแผนภูมิแรงดัน/อุณหภูมิที่ต้องใช้ท่อเหล็กกล้าไร้สนิม
• พื้นที่ว่างสำหรับวาล์ว บายพาส และแนวท่อวัดแรงดัน

การตรวจสอบรายการเหล่านี้กับข้อมูลทางเทคนิคที่ใช้บังคับก่อนสั่งซื้อ จะหลีกเลี่ยงข้อผิดพลาดในการเลือกที่พบบ่อยที่สุดสองประการ: วาล์วที่เลือกขนาดผิดอัตราการไหล และสปริงที่ไม่สามารถไปถึงแรงดันด้านขาออกที่ต้องการ
