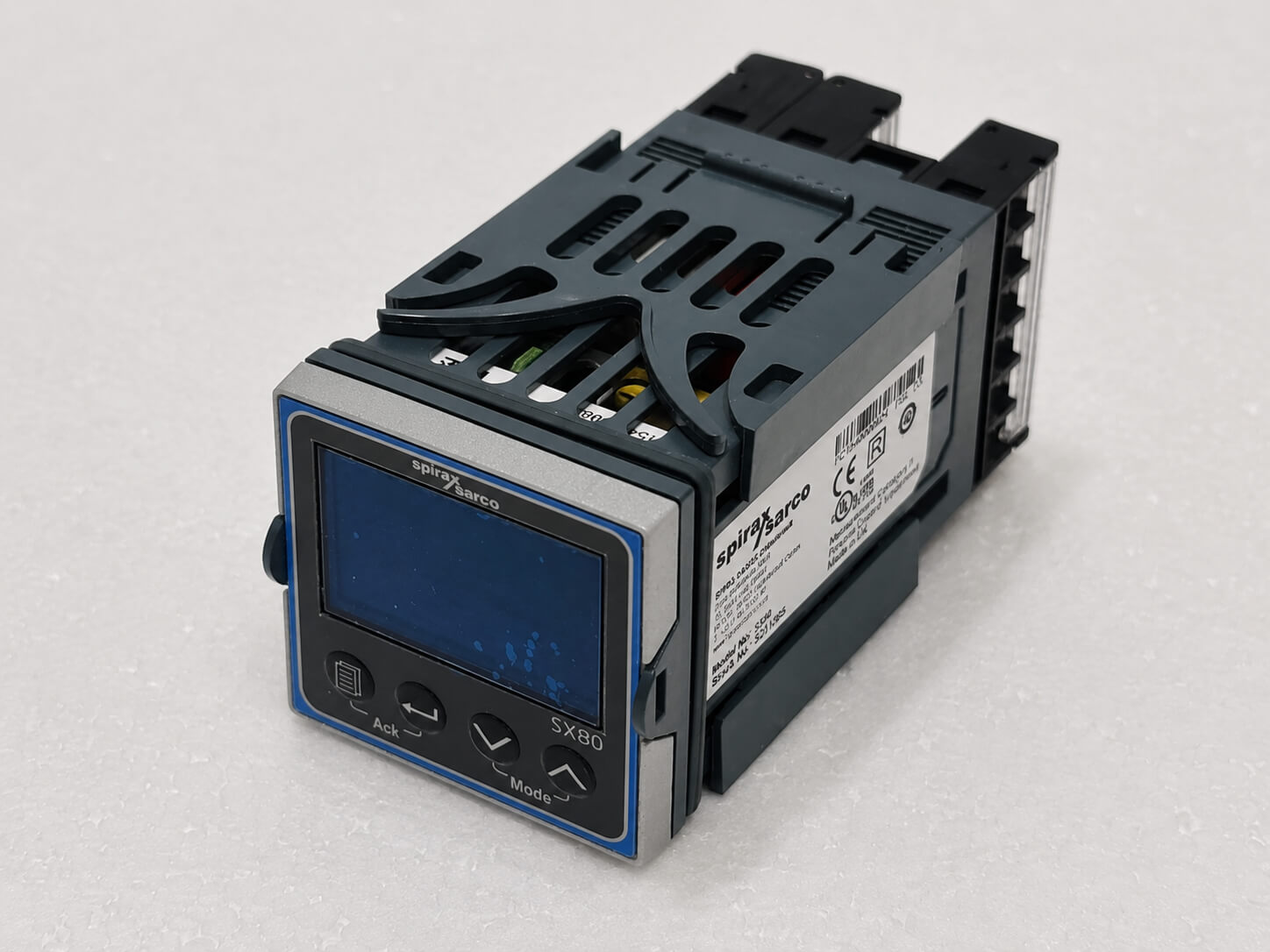

ตัวควบคุม SX80
SX80 เป็นตัวควบคุมกระบวนการแบบติดตั้งแผง 1/16 DIN ของ Spirax Sarco เหมาะสำหรับงานควบคุมแบบจุดตั้งเดียวหรือหลายจุดตั้ง สามารถใช้ร่วมกับวาล์วควบคุมนิวเมติก เครื่องมือวัดอิเล็กทรอนิกส์ และแอคทูเอเตอร์ไฟฟ้า รองรับอินพุตสากล RTD เทอร์โมคัปเปิล mA และ mV พร้อมเอาต์พุต VMD สามจุดและเอาต์พุตอนาล็อก 4-20 mA พร้อมแหล่งจ่ายไฟเสริม 18 VDC ในตัวสำหรับทรานสมิตเตอร์
ตัวควบคุมกระบวนการแบบติดตั้งแผง 1/16 DINอินพุตสากล: RTD, เทอร์โมคัปเปิล, mA และ mVเอาต์พุตสากล: VMD สามจุด, อนาล็อก, รีเลย์ และลอจิกแหล่งจ่ายไฟเสริม 18 VDC ในตัว พร้อมรหัสเร็ว 5 ตัวอักษร
Quick facts
รุ่นSX80
ประเภทผลิตภัณฑ์ตัวควบคุมกระบวนการแบบติดตั้งแผง 1/16 DIN
สัญญาณอินพุตสากล: RTD, เทอร์โมคัปเปิล, mA, mV
เอาต์พุตVMD สามจุด + อนาล็อก 4-20 mA
แหล่งจ่ายไฟ85-265 Vac
ระดับการป้องกันIP65 / NEMA 4X (ด้านหน้าแผง)
เอกสารTI-P323-28 / IM-P323-32 / IM-P323-35
ตำแหน่งของ SX80 ในกลุ่มผลิตภัณฑ์ระบบควบคุม
SX80 เป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ โพซิชันเนอร์ คอนโทรลเลอร์ และเซ็นเซอร์ ของ Spirax Sarco เป็นตัวควบคุมกระบวนการแบบติดตั้งแผง 1/16 DIN เหมาะสำหรับงานอุตสาหกรรมที่ต้องการควบคุมตัวแปรกระบวนการ เช่น อุณหภูมิและแรงดัน ใช้ร่วมกับวาล์วควบคุมนิวเมติก เครื่องมือวัดอิเล็กทรอนิกส์ และแอคทูเอเตอร์ไฟฟ้าของ Spirax Sarco
เมื่อเปรียบเทียบกับ SX90 (1/8 DIN, 6 เอาต์พุต, มีการสื่อสารดิจิทัล) SX80 มีขนาดกะทัดรัดกว่า มี 3 เอาต์พุต เหมาะสำหรับงานควบคุมมาตรฐานที่ไม่ต้องการฟังก์ชันการสื่อสารดิจิทัล
คุณสมบัติของผลิตภัณฑ์
SX80 รองรับอินพุตสากล สามารถรับสัญญาณ RTD (Pt100 สามสาย), เทอร์โมคัปเปิล (K, J, N, R, S, B, L, T, C และแบบกำหนดเอง), 4-20 mA และ mV ทางด้านเอาต์พุตมีเอาต์พุต VMD สามจุดสำหรับควบคุมวาล์วขับมอเตอร์ เอาต์พุตอนาล็อก 4-20 mA สำหรับการปรับแบบต่อเนื่อง และเอาต์พุตรีเลย์เตือน
ฟังก์ชันหลักประกอบด้วย:
- 3 จุดตั้ง รองรับอินพุตจุดตั้งระยะไกล
- การปรับจูน PID อัตโนมัติ (ปรับจูนครั้งเดียวหรือปรับจูนความถี่ธรรมชาติ)
- รหัสเร็ว 5 ตัวอักษรช่วยลดความซับซ้อนในการกำหนดค่าภาคสนาม
- จอ LCD แสดงข้อความเลื่อนแสดงสถานะกระบวนการ
- แหล่งจ่ายไฟเสริม 18 VDC ในตัวสำหรับจ่ายไฟทรานสมิตเตอร์ภายนอก
- สลับโหมดแมนนวล/อัตโนมัติด้วยแป้นพิมพ์
- รองรับการปรับพารามิเตอร์แถบสัดส่วน เวลาอินทิกรัล เวลาอนุพันธ์ และฮิสเทอรีซีส
ข้อมูลจำเพาะทางเทคนิค
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| การติดตั้ง | ติดตั้งแผง 1/16 DIN |
| แหล่งจ่ายไฟ | 85-265 Vac |
| กำลังสูงสุด | 6 W |
| ระดับการป้องกัน | ด้านหน้าแผง IP65 / NEMA 4X |
| สภาพแวดล้อมทำงาน | 0-55 °C, 5%-85% RH |
| ความแม่นยำการสอบเทียบ | น้อยกว่า ±0.25% (±1 LSD) |
| ความถี่ตัวอย่าง | 4 Hz (250 ms) |
| จำนวนจุดตั้ง | 3 |
| ความจุคอนแท็กรีเลย์ | สูงสุด 2 A @ 264 Vac |
| น้ำหนัก | 250 g |
| การรับรอง | CE (93/68/EEC, EN 61010-1) |
ข้อควรพิจารณาในการติดตั้งและเลือกใช้
SX80 เป็นแบบติดตั้งฝังแผง ต้องเจาะรูตามขนาดมาตรฐาน 1/16 DIN วางซีลกันน้ำ IP65 ไว้ด้านหลังแผงด้านหน้า การติดตั้ง ทดสอบเดินเครื่อง และบำรุงรักษาควรดำเนินการโดยผู้เชี่ยวชาญที่มีคุณสมบัติ
ก่อนสอบถามหรือเลือกใช้ ควรยืนยัน:
- ประเภทสัญญาณอินพุต (RTD, เทอร์โมคัปเปิล, mA หรือ mV) และช่วงมาตราส่วน
- ข้อกำหนดการกำหนดค่าเอาต์พุต (VMD ควบคุมมอเตอร์, อนาล็อก 4-20 mA, รีเลย์เตือน)
- ความต้องการแหล่งจ่ายไฟเสริมทรานสมิตเตอร์ (18 VDC / 30 mA)
- ขนาดรูเจาะแผงและความลึกในการติดตั้งเพียงพอ
- สภาพแวดล้อมภาคสนามเป็นไปตามเงื่อนไขการทำงาน (ไม่เหมาะสำหรับสภาพแวดล้อมระเบิดหรือกัดกร่อน)
- ความต้องการทรานสมิตเตอร์แรงดันหรือเซ็นเซอร์อุณหภูมิที่ใช้ร่วมกัน
เอกสารทางเทคนิค
เอกสารทางเทคนิค SX80 (TI-P323-28) ครอบคลุมภาพรวมผลิตภัณฑ์ ข้อมูลจำเพาะอินพุต/เอาต์พุตสากล พารามิเตอร์ฟังก์ชันควบคุม และข้อมูลการรับรอง คู่มือการติดตั้งและบำรุงรักษา (IM-P323-32) ครอบคลุมข้อมูลด้านความปลอดภัย การติดตั้งแผง การเดินสายขั้วต่อ การกำหนดค่ารหัสเร็ว การทดสอบเดินเครื่อง และขั้นตอนการบำรุงรักษา
สำหรับการกำหนดค่าและทดสอบเดินเครื่องภาคสนาม การตั้งรหัสเร็วและแผนภูมิเดินสายเป็นเอกสารอ้างอิงชุดแรกสำหรับการใช้งาน SX80
เส้นทางที่เกี่ยวข้อง
- กลับไปยังโพซิชันเนอร์ คอนโทรลเลอร์ และเซ็นเซอร์ เพื่อเปรียบเทียบ SX80 กับ SP400, SP7 และผลิตภัณฑ์ควบคุมอื่นๆ
- ดูวาล์วควบคุม เพื่อยืนยันชุดควบคุมที่สมบูรณ์ รวมถึงคอนโทรลเลอร์ วาล์ว แอคทูเอเตอร์ และอุปกรณ์เสริม
- ดูความรู้เรื่องไอน้ำ เพื่อเข้าใจแอปพลิเคชันของ SX80 ในงานให้ความร้อนด้วยไอน้ำและการควบคุมอุณหภูมิกระบวนการ
