อุปกรณ์เสริมท่ออาจมีขนาดเล็กเมื่อเทียบกับอุปกรณ์โรงงานไอน้ำหลัก แต่มีผลกระทบโดยตรงต่อประสิทธิภาพ ความน่าเชื่อถือ และความสามารถในการบำรุงรักษาของระบบไอน้ำ ในท่อไอน้ำหลัก สถานีลดแรงดัน อุปกรณ์ถ่ายเทความร้อน และท่อกลับคอนเดนเสท อุปกรณ์เสริมที่เหมาะสมช่วยรักษาไอน้ำให้สะอาด แห้ง และง่ายต่อการจัดการ
อุปกรณ์เสริมท่อ Spirax Sarco ครอบคลุมงานทั่วไป เช่น การระบายอากาศ การป้องกันการไหลกลับ การแยกความชื้น การกำจัดสิ่งสกปรก การตรวจสอบด้วยสายตา การทำลายสุญญากาศ การระบายที่ควบคุมได้ และการแสดงสถานะการทำงาน เมื่อใช้อย่างถูกต้อง ช่วยปกป้องอุปกรณ์ด้านปลายน้ำ และช่วยลดค่าบำรุงรักษาในระยะยาว
Overview
อุปกรณ์เสริมท่อถูกเลือกเพื่อแก้ปัญหาด้านท่อที่เกิดซ้ำซึ่งลดประสิทธิภาพระบบไอน้ำ ปัญหาทั่วไป ได้แก่ ก๊าซที่ควบแน่นไม่ได้ ความชื้นที่ถูกพัดพาไป สิ่งปนเปื้อนของแข็ง การไหลย้อนกลับ การก่อตัวของสุญญากาศ และเสียงรบกวนจากการระบายรอบจุดปล่อยไอน้ำ การจัดวางอุปกรณ์เสริมที่เหมาะสมช่วยปกป้องอุปกรณ์ด้านปลายน้ำที่ละเอียดอ่อน เช่น วาล์วลดแรงดัน วาล์วควบคุม กับดักไอน้ำ มาตรวัดการไหล เครื่องแลกเปลี่ยนความร้อน และเครื่องปฏิกรณ์ รวมถึงรองรับคุณภาพไอน้ำที่ดีกว่า การควบคุมที่เสถียรกว่า และการวางแผนบำรุงรักษาที่ง่ายกว่า กลุ่มผลิตภัณฑ์ Spirax Sarco รวมช่องระบายอากาศและตัวกำจัดอากาศสำหรับการกำจัดก๊าซ ตัวแยกสำหรับการกำจัดความชื้น ตัวกรองและเครื่องกรองสำหรับการควบคุมสิ่งปนเปื้อนของแข็ง วาล์วกันกลับสำหรับการป้องกันการไหลกลับ กระจกมองสำหรับการตรวจสอบด้วยสายตา ตัวทำลายสุญญากาศสำหรับการป้องกันถัง และดิฟฟิวเซอร์สำหรับการระบายสู่บรรยากาศที่ปลอดภัยกว่า ผลิตภัณฑ์เหล่านี้ใช้กันอย่างแพร่หลายในระบบจ่ายไอน้ำ ระบบคอนเดนเสท และงานกระบวนการผลิต ช่วยให้ทีมโรงงานแก้ไขปัญหาได้เร็วขึ้นและลดความล้มเหลวที่หลีกเลี่ยงได้จากสภาพท่อที่ไม่ดี เมื่องานขยายออกไปเกินอุปกรณ์เดี่ยว อุปกรณ์เสริมท่อ Spirax Sarco สามารถเลือกร่วมกับกับดักไอน้ำ ระบบควบคุม และแหล่งข้อมูลสนับสนุนการใช้งาน ช่วยสร้างระบบท่อไอน้ำที่แข็งแกร่งและบำรุงรักษาได้ดียิ่งขึ้น
วิธีเลือกอุปกรณ์เสริมท่อตามปัญหาการทำงาน
อุปกรณ์เสริท่อมักถูกเลือกตามปัญหาการทำงานที่ต้องแก้ไข มากกว่าแค่กลุ่มส่วนประกอบ เส้นทางที่เร็วที่สุดคือ ระบุว่าปัญหาหลักคือการไหลย้อนกลับ ความชื้น สิ่งสกปรก อากาศที่ถูกขัง สุญญากาศจากการหยุดระบบ หรือการระบายเสียงดัง แล้วเข้าสู่อุปกรณ์เสริมที่ แก้ไขสภาพนั้นก่อน
| ปัญหาด้านท่อ | เส้นทางอุปกรณ์เสริมทั่วไป | ทำไมจึงสำคัญ |
|---|---|---|
| การไหลย้อนกลับหรือความเสี่ยงการไหลกลับ | วาล์วกันกลับ | ปกป้องอุปกรณ์ด้านปลายน้ำและช่วยจำกัดความเสี่ยงน้ำท่วมหรือน้ำกระแทก |
| ความชื้นที่ถูกพัดพาไป | ตัวแยก | ปรับปรุงคุณภาพไอน้ำหรือแก๊สก่อนถึงอุปกรณ์ที่ละเอียดอ่อน |
| สิ่งปนเปื้อนของแข็ง | ตัวกรองและเครื่องกรอง | ปกป้องวาล์ว กับดัก เกจวัด และฮาร์ดแวร์ควบคุมจากเศษวัสดุ |
| ก๊าซที่ควบแน่นไม่ได้ | ช่องระบายอากาศและตัวกำจัดอากาศ | รองรับการอุ่นเครื่องที่เร็วขึ้น การถ่ายเทความร้อนที่ดีกว่า และความเสี่ยงจากการกัดกร่อนที่ต่ำกว่า |
| สุญญากาศหรือการระบายเสียงดัง | ตัวทำลายสุญญากาศ และ ดิฟฟิวเซอร์ | ปกป้องอุปกรณ์ระหว่างหยุดระบบและปรับปรุงความปลอดภัยในการระบาย |
เส้นทางทั่วไปจากการค้นหาอุปกรณ์เสริมท่อ
การค้นหาอุปกรณ์เสริมท่อมักเริ่มจากปัญหาการทำงานมากกว่า จากชื่อกลุ่มผลิตภัณฑ์ ใช้ วาล์วกันกลับไอน้ำ เมื่อ ข้อกังวลแรกคือการไหลย้อนกลับ การไหลกลับ หรือความเสี่ยงน้ำกระแทก ตรวจสอบ ตัวกรอง เมื่อ เศษวัสดุคุกคามที่นั่งวาล์ว กับดัก หรือฮาร์ดแวร์ควบคุมด้านปลายน้ำ
หากลำดับความสำคัญคือความแห้งของไอน้ำหรือการกำจัดความชื้นก่อนถึงอุปกรณ์ ที่ละเอียดอ่อน ให้เข้าสู่ ตัวแยกไอน้ำ ใช้ ช่องระบายอากาศ เมื่ออากาศจากสตาร์ทอัพหรือก๊าซที่ควบแน่นไม่ได้อื่นๆ ส่งผลต่อการถ่ายเทความร้อน และเปรียบเทียบ ตัวทำลายสุญญากาศ เมื่อ สุญญากาศจากการหยุดระบบเป็นปัญหาด้านการป้องกันหลัก

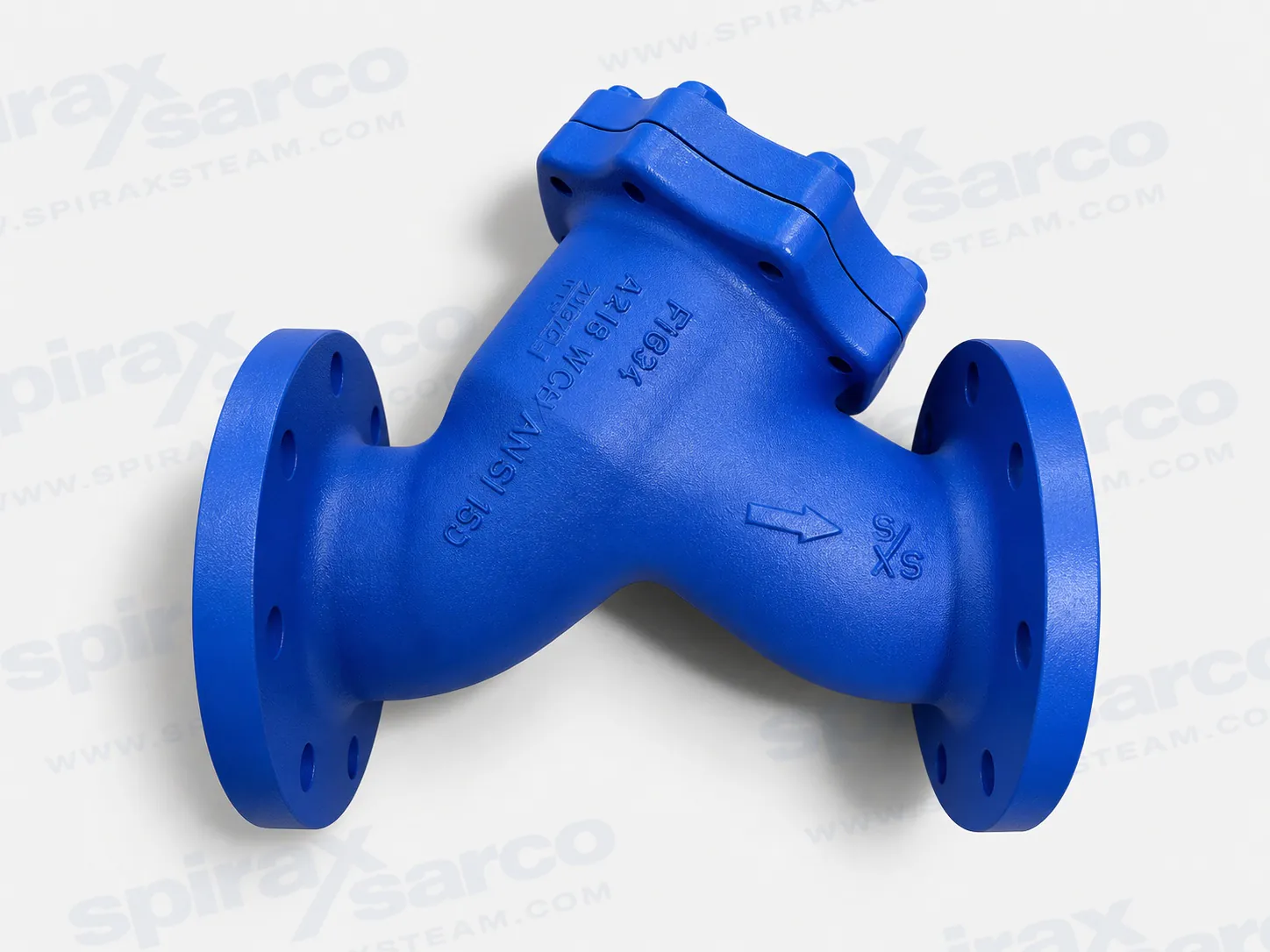

สเตรนเนอร์เหล็กกล้าคาร์บอนแบบ Y รุ่น Fig 34
สเตรนเนอร์เหล็กกล้าคาร์บอนแบบ Y หน้าแปลนในตัวสำหรับท่อ DN15-DN400 มีตัวเลือกหน้าแปลน EN, ASME และ JIS/KS พร้อมตะแกรงสเตนเลสหรือ Monel

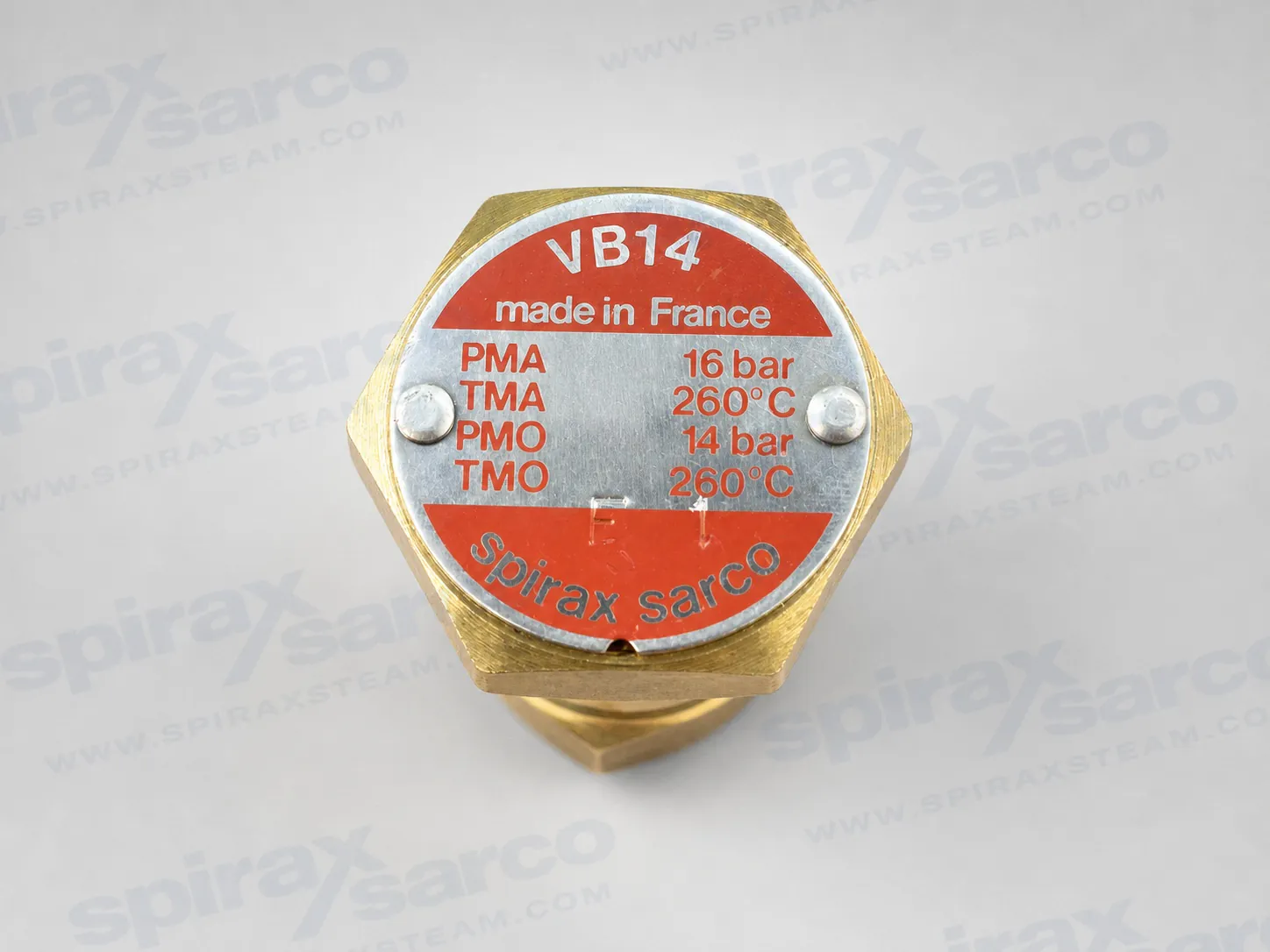

วาล์วทำลายสุญญากาศ VB14
Spirax Sarco VB14 เป็นวาล์วทำลายสุญญากาศทองเหลืองขนาดกะทัดรัดสำหรับระบบไอน้ำควบแน่นและระบบของเหลว โดยให้อากาศไหลเข้าเมื่ออุปกรณ์เย็นลง เพื่อป้องกันไม่ให้สุญญากาศจำกัดการระบายคอนเดนเสทและการทำงาน

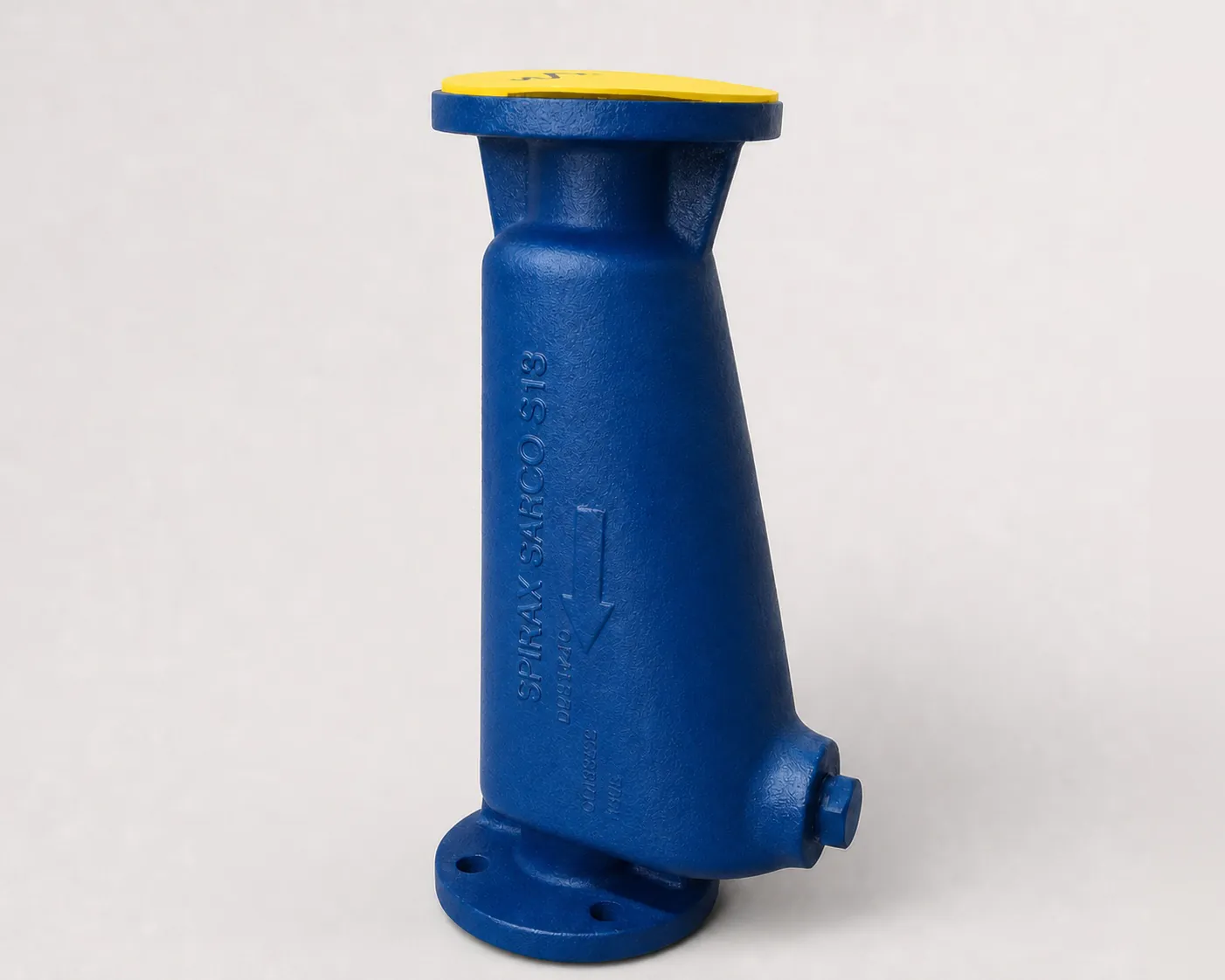

เครื่องแยกไอน้ำ S13 เหล็กหล่อเหนียวแบบหน้าแปลน
เครื่องแยกแบบแผ่นกั้นเหล็กหล่อเหนียวแบบหน้าแปลน สำหรับกำจัดของเหลวที่ปะปนมากับระบบไอน้ำ ลมอัด และก๊าซ ขนาด DN40 ถึง DN200
AE30 ระบบของเหลว วาล์วระบายอากาศอัตโนมัติ
AE30 Series ระบายอากาศสะสมออกจากระบบน้ำร้อนและน้ำเย็นโดยอัตโนมัติ พร้อมข้อมูลรุ่น การต่อท่อ ขีดจำกัดแรงดัน/อุณหภูมิ อัตราการระบายอากาศ การติดตั้ง การทดสอบใช้งาน การบำรุงรักษา อะไหล่ และการสั่งซื้อ
วาล์วกันกลับแบบดิสก์ Spirax Sarco DCV3
DCV3 คือวาล์วกันกลับแบบดิสก์ wafer ของ Spirax Sarco สำหรับผู้ใช้ที่ต้องการการป้องกันการไหลย้อนแบบกะทัดรัดในท่อไอน้ำ คอนเดนเสท น้ำร้อน และกระบวนการผลิต
ช่องระบายอากาศระบบไอน้ำเหล็กกล้าคาร์บอน Spirax Sarco AVC32
AVC32 คือช่องระบายอากาศเทอร์โมสแตติกแบบแรงดันสมดุล ตัวเรือนเหล็กกล้าคาร์บอนของ Spirax Sarco พร้อมตะแกรงกรองแบบแบนในตัว ชิ้นส่วนรับแรงดันผลิตโดยซัพพลายเออร์ที่ได้รับการรับรองจาก TÜV ตาม AD-Merkblatt WO/TRD100 เหมาะสำหรับกำจัดอากาศและก๊าซที่ควบแน่นไม่ได้ในท่อไอน้ำหลักแรงดันสูงหรือจุดสูงของอุปกรณ์
ช่องระบายอากาศระบบไอน้ำ Spirax Sarco AV13
AV13 คือช่องระบายอากาศเทอร์โมสแตติกแบบแรงดันสมดุลของ Spirax Sarco สำหรับระบบไอน้ำ ใช้ในจุดสูงที่อากาศและก๊าซที่ควบแน่นไม่ได้สะสมอยู่
Sales Brochures
| Document | Reference | Language | Download |
|---|---|---|---|
| Pipeline Ancillaries Overview | SB-GST-41 | English | Download |
ดำเนินการเลือกระบบไอน้ำต่อ
อุปกรณ์เสริมท่อมักไม่ถูกเลือกแยกเดี่ยว การระบายอากาศ การแยก การกรอง การแสดงสถานะ และการควบคุมการระบายมักต้องสอดคล้องกับรูปแบบระบบไอน้ำที่กว้างกว่าและหน้าที่การทำงาน
เชื่อมต่ออุปกรณ์เสริมกับหน้าที่แรงดันและการควบคุม
ตรวจสอบหน้าที่ลดแรงดัน การรักษาแรงดัน และควบคุมกระบวนการ เมื่อการเลือกอุปกรณ์เสริมยังขึ้นอยู่กับการจัดการแรงดันที่เสถียรหรือประสิทธิภาพการควบคุมด้านปลายน้ำ
ประสานงานอุปกรณ์เสริมกับการเลือกกับดักไอน้ำ
การตัดสินใจเกี่ยวกับการป้องกันท่อและการระบายอากาศจำนวนมากอยู่ควบคู่กับกลยุทธ์การระบายน้ำคอนเดนเสท ตรวจสอบกลุ่มกับดักไอน้ำหลักเมื่องานยังขึ้นอยู่กับประสิทธิภาพการระบาย
สร้างความเข้าใจด้านการใช้งานก่อนเลือกขั้นสุดท้าย
ใช้ศูนย์ความรู้ทางเทคนิคเมื่อคุณต้องการบริบทเพิ่มเติมเกี่ยวกับการจ่ายไอน้ำ คุณภาพไอน้ำ การระบายอากาศ การระบายน้ำ หรือพื้นฐานการใช้งานอื่นๆ ที่อยู่เบื้องหลังการเลือกผลิตภัณฑ์
