PF61G วาล์วเปิด/ปิดลูกสูบสแตนเลส
วาล์วเปิด/ปิดลูกสูบนิวแมติกสแตนเลสพร้อมการเชื่อมต่อแบบเกลียว BSP หรือ NPT สำหรับหน้าที่ไอน้ำ น้ำ อากาศ น้ำมันและก๊าซ

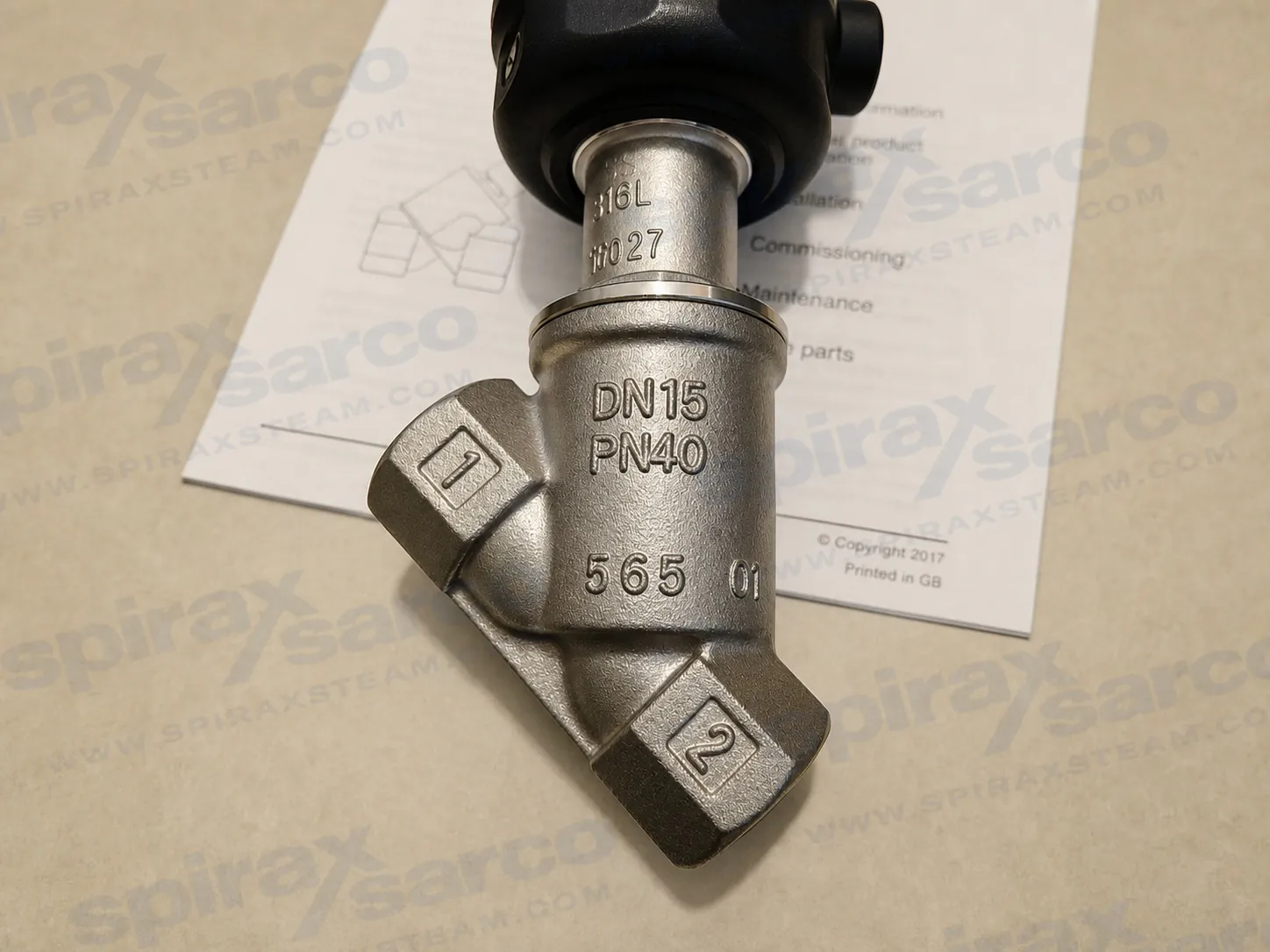

PF61G วาล์วเปิด/ปิดลูกสูบสแตนเลส
Spirax Sarco PF61G เป็นวาล์วเปิด/ปิดที่ทำงานด้วยระบบนิวแมติกส์แบบสองพอร์ต พร้อมด้วยตัวเครื่องที่ทำจากสแตนเลสสตีลและข้อต่อไปป์ไลน์ BSP หรือ NPT แบบเกลียว มีไว้สำหรับเปิด/ปิดไอน้ำ น้ำ อากาศ น้ำมัน และก๊าซ สัญญาณนิวแมติกจะกระทำกับลูกสูบของแอคทูเอเตอร์และสปริงกลับจะกำหนดการทำงานของวาล์วที่ระบุ
เลือกขนาดการเชื่อมต่อ PF61G แอคชูเอเตอร์ และการดำเนินการร่วมกัน การกำหนดค่าแบบปิดตามปกติ (NC) มีไว้สำหรับการไหลเหนือเบาะนั่ง การกำหนดค่าแบบเปิดตามปกติ (NO) มีไว้สำหรับการไหลใต้เบาะนั่ง และสามารถช่วยป้องกันค้อนน้ำเมื่อปิดในการใช้งานที่เป็นของเหลว การกำหนดค่าแบบปิดตามปกติแบบสองทิศทาง (BD) มีไว้สำหรับการไหลแบบสองทาง สำหรับการไหลของของเหลวเหนือเบาะนั่ง คำแนะนำแหล่งกำเนิดจะจำกัดแรงดันไว้ที่ 1 บาร์ g เพื่อช่วยหลีกเลี่ยงค้อนน้ำ
ตรวจสอบขีดจำกัดของวัสดุ ความดัน อุณหภูมิ แรงดันนำ และทิศทางการไหลโดยเทียบกับข้อมูลทางเทคนิคในปัจจุบันก่อนระบุวาล์ว เอกสารดาวน์โหลดที่มีให้จะระบุข้อจำกัดโดยละเอียด ข้อกำหนดในการติดตั้ง และคำแนะนำในการบำรุงรักษา
PF61G ช่วงและการก่อสร้าง (TI-P373-13)
Spirax Sarco PF61G คือส่วนประกอบ BSP หรือ NPT แบบขันเกลียวของ PF6 ลูกสูบสเตนเลสสตีลที่สั่งงานช่วงวาล์วเปิด/ปิด แหล่งกำเนิดระบุเส้นผ่านศูนย์กลางของแอคชูเอเตอร์สามขนาด: ประเภท 1, 45 มม.; แบบที่ 2, 63 มม.; และแบบที่ 3, 90 มม. การกำหนดค่ามาตรฐานมีตัวบ่งชี้ตำแหน่งวาล์ว สวิตช์เคลื่อนที่ ตัวควบคุมการไหล และโมดูลตำแหน่งเป็นอุปกรณ์เสริมตามคู่มือการเลือก
| ส่วนประกอบ | วัสดุ |
|---|---|
| ตัวถัง ฝากระโปรง ปลั๊กและก้าน | สแตนเลส AISI 316L |
| ซีลปลั๊กวาล์ว | ดัดแปลง PTFE G500 |
| ซีลก้านมาตรฐาน | PTFE พร้อมเครื่องหมายบั้ง FKM |
| ซีลก้านตัวเลือก H | PTFE เติมคาร์บอนกราไฟท์ 25% พร้อมเครื่องหมายตัววี FKM |
| โอริงก้านและโอริงตัว | เอฟเคเอ็ม |
ขอบเขตการดำเนินงาน
| เงื่อนไข | ค่าที่เผยแพร่ |
|---|---|
| อุณหภูมิการออกแบบสูงสุด | 200 องศาเซลเซียส |
| อุณหภูมิการออกแบบขั้นต่ำ | -10 ค |
| ซีลมาตรฐาน บริการอบไอน้ำอิ่มตัว | 9 บาร์ g ที่ 180 C |
| ตัวเลือก H บริการไอน้ำอิ่มตัว | 14.5 bar g ที่ 200 C |
| อุณหภูมิแวดล้อม | -10 องศาเซลเซียส ถึง 60 องศาเซลเซียส |
| การรั่วไหล | ASME Class VI พร้อมซีลแบบนุ่ม TFM 1600 |
| ลักษณะการไหล | เปิด-ปิดบริการได้รวดเร็ว |
แรงกดในการออกแบบตัวถังขึ้นอยู่กับการเชื่อมต่อ ขนาด และอุณหภูมิ ห้ามใช้งานเกินกราฟความดัน/อุณหภูมิที่เผยแพร่ หรือพิกัดร่างกายที่เกี่ยวข้อง แรงดันทดสอบไฮดรอลิกความเย็นสูงสุดคือ 1.5 เท่า PMA ข้อมูลทางเทคนิคยังต้องมีวาล์วเปิดเต็มที่สำหรับการทดสอบไฮดรอลิกด้วย
ข้อมูลการไหลและการเลือกการดำเนินการ
| ขนาดที่กำหนด | เควีเอส |
|---|---|
| DN15 / 1/2 นิ้ว | 4.5 |
| DN20 / 3/4 นิ้ว | 8.0 |
สำหรับการดำเนินการ NC โฟลว์จะจากพอร์ต 1 ไปยังพอร์ต 2 เหนือที่นั่ง สำหรับการดำเนินการ NO การไหลจะมาจากพอร์ต 2 ไปยังพอร์ต 1 ใต้เบาะนั่ง การดำเนินการ BD อนุญาตทั้งสองทิศทาง; แหล่งที่มาให้คำแนะนำพิเศษในการต่อต้านค้อนน้ำสำหรับระบบของเหลว อากาศในเครื่องมือหรือก๊าซเฉื่อยเป็นตัวกลางนำร่องที่ระบุไว้ ปรึกษา Spirax Sarco สำหรับสื่อนำร่องอื่นๆ ตัวกระตุ้นอาจหมุนได้ 360 องศาในทิศทางที่แสดงบนฉลากผลิตภัณฑ์
การสั่งซื้อและการบริการ
ระบุขนาด Spirax Sarco PF61G มาตรฐานการเชื่อมต่อ การทำงาน ขนาดแอคชูเอเตอร์ และตัวเลือกที่จำเป็นเมื่อสั่งซื้อ มีชุดซีลให้เลือกและประกอบด้วยซีลปากลูกสูบ โอริงก้าน ซีลหัววาล์ว ซีลตัวถัง และโอริงตัวถัง ระบุขนาดวาล์ว ประเภท และรหัสวันที่ของแอคชูเอเตอร์เมื่อสั่งซีลอะไหล่
ข้อมูลด้านความปลอดภัย (IM-P373-05)
การทำงานที่ปลอดภัยขึ้นอยู่กับการติดตั้ง การทดสอบการใช้งาน การใช้งาน และการบำรุงรักษาที่ถูกต้องโดยบุคลากรที่มีคุณสมบัติตามคำแนะนำการใช้งาน ก่อนการติดตั้ง ให้ตรวจสอบขีดจำกัดหน้าที่ วัสดุ ความดัน และอุณหภูมิ และจัดให้มีการป้องกันระบบที่อาจเกิดแรงดันเกินหรืออุณหภูมิเกินที่เป็นอันตรายได้
ก่อนทำงาน ให้แยกความดันอย่างปลอดภัยและระบายออกสู่บรรยากาศ อย่าถือว่าระบบถูกลดแรงดันเพียงเพราะเกจอ่านค่าเป็นศูนย์ ปล่อยให้อุณหภูมิเป็นปกติหลังการแยก พิจารณาปริมาณท่อที่เป็นอันตรายและความเครียดภายนอก และใช้อุปกรณ์ความปลอดภัยที่เหมาะสมและชิ้นส่วนอะไหล่แท้
การติดตั้ง
- ตรวจสอบว่าแผ่นป้าย ข้อมูลทางเทคนิค และเงื่อนไขการติดตั้งตรงกับการใช้งาน อย่าให้เกินพิกัดวาล์วหรือขีดจำกัดแรงดันไพล็อต
- กำหนดทิศทางการไหลของของไหลที่ถูกต้อง สำหรับการใช้งานของเหลวที่สูงกว่า 2 บาร์ g คู่มือแนะนำวาล์ว BD เพื่อช่วยป้องกันค้อนน้ำเมื่อปิด
- รองรับท่อเพื่อไม่ให้เกิดความเครียดกับตัววาล์ว ตรวจสอบให้แน่ใจว่าท่อเชื่อมต่อนั้นสะอาด เศษต่างๆ อาจสร้างความเสียหายให้กับซีลหัว PTFE และป้องกันการปิดอย่างแน่นหนา
- PF61G วาล์วสามารถติดตั้งได้ในทิศทางใดก็ได้ หมุนแอคชูเอเตอร์ในทิศทางที่ติดป้ายไว้เท่านั้น สูงสุด 360 องศา เพื่อความสะดวกในการเชื่อมต่อของนักบิน
- เว้นระยะห่างในการบำรุงรักษาเพื่อถอดแอคชูเอเตอร์ และตรวจสอบรอยรั่วระหว่างการทดสอบเดินเครื่อง
การซ่อมบำรุง
ก่อนที่จะถอดแอคชูเอเตอร์หรือก้านวาล์ว ให้แยกวาล์วต้นน้ำและปลายน้ำ ออก ระบายแรงดันนำร่องของแอคชูเอเตอร์ และถอดท่อไพล็อตหรือวาล์วโซลินอยด์ สำหรับวาล์วแบบปิดปกติ ให้ผ่อนแรงสปริงภายในก่อนถอดตัววาล์ว คู่มือจะเตือนว่าสปริงอยู่ภายใต้การบีบอัด และให้รายละเอียดขั้นตอนการถอดประกอบ การเปลี่ยนชุดซีล และการขันให้แน่น
