Sistemas de control de vapor y válvulas reductoras de presión

Respuesta rápida: Un sistema de control de vapor generalmente combina el elemento de control, el método de actuación, la capa de detección y señalización, y cualquier hardware de soporte de protección de presión o acondicionamiento de vapor necesario para una operación estable en el punto de uso.

En términos prácticos, las válvulas reductoras de presión resuelven el control de presión en el punto de uso, las válvulas de control con actuador resuelven la modulación impulsada por señal, y los controles autoactuados resuelven servicios térmicos más simples donde la independencia de energía externa importa.

Objetivo de control	Ruta de mejor ajuste	Elegirla cuando	No es ideal cuando
Reducir o estabilizar la presión de vapor aguas abajo	Válvulas reductoras de presión y reguladores de vapor	Necesita una estación reductora de presión dedicada, quiere proteger equipos aguas abajo de menor clasificación, o necesita presión de proceso estable cerca del punto de uso.	El servicio depende de una señal de control remoto, modulación frecuente contra carga variable o un control de lazo integrado más ajustado que el que un regulador autoactuado normalmente proporciona.
Modular continuamente presión, temperatura o flujo	Válvulas de control con actuación eléctrica o neumática	Necesita un conjunto de válvula empaquetado que responda a condiciones de proceso cambiantes, señales remotas o una arquitectura de automatización más amplia.	La aplicación es un servicio local simple donde no hay energía externa, no hay aire de instrumentos y la baja complejidad de puesta en marcha importa más que la modulación avanzada.
Mantener la temperatura de proceso sin energía externa	Controles de temperatura autoactuados	Necesita control térmico local confiable en plantas calentadas por vapor, especialmente donde la simplicidad, idoneidad para áreas peligrosas o ubicación remota importan.	Necesita cambios remotos de punto de consigna, retroalimentación de datos, automatización de toda la planta o una estrategia de control de respuesta más rápida vinculada a señales de proceso cambiantes.
Agregar posicionamiento remoto preciso de válvula sin aire de planta	Actuadores eléctricos	El posicionamiento inteligente, la puesta en marcha automática, la visibilidad de diagnósticos y el uso reducido de aire rutinario son importantes para el proyecto.	El sitio ya depende del aire de instrumentos o el enfoque de control más amplio está construido alrededor de la respuesta neumática y la retroalimentación con aire.
Construir un paquete de válvula modulante con aire	Actuadores neumáticos y posicionadores	El aire de instrumentos ya está disponible, la respuesta rápida importa, o el servicio necesita posicionamiento neumático establecido contra presión diferencial variable.	Está intentando reducir el uso rutinario de aire, simplificar la puesta en marcha alrededor de la actuación eléctrica o evitar la dependencia de la infraestructura de aire de planta.
Reducir la temperatura del vapor sobrecalentado antes del uso	Desuperheaters	Necesita control preciso de temperatura de salida en vapor sobrecalentado antes de un proceso aguas abajo, servicio de bypass de turbina o aplicación sensible a la temperatura.	El requisito real es solo reducción de presión o control básico de flujo sin un problema de gestión de temperatura de vapor sobrecalentado.

¿Qué incluye un sistema de control de vapor?

Un sistema de control de vapor normalmente incluye el cuerpo de válvula o regulador, el método de actuación cuando se requiere modulación, la capa de detección y señal de control, y cualquier hardware adyacente necesario para proteger la presión, mejorar la condición del vapor o estabilizar la repetibilidad.

¿Cuándo debería elegir control autoactuado en lugar de control con actuador?

El control autoactuado a menudo es la mejor opción cuando el servicio necesita control de temperatura simple y confiable sin energía externa, aire comprimido o una arquitectura de control más compleja. El control con actuador es generalmente la ruta más fuerte cuando la aplicación necesita modulación más ajustada, posicionamiento remoto, visibilidad de diagnósticos o integración con sistemas de control de planta.

¿Cuándo es una válvula reductora de presión la ruta correcta?

Una válvula reductora de presión es la ruta correcta cuando el requisito principal es reducir o estabilizar la presión de vapor aguas abajo cerca del proceso. Esto a menudo es parte de una decisión de estación más amplia que también involucra filtros, separadores, manómetros y protección contra sobrepresión aguas abajo.

¿En qué se diferencian los actuadores eléctricos y neumáticos?

Los actuadores eléctricos a menudo se eligen por el posicionamiento inteligente, la puesta en marcha más fácil y el menor uso rutinario de aire, mientras que los actuadores neumáticos a menudo se prefieren donde el aire de instrumentos ya existe y la arquitectura de control está construida alrededor de la respuesta con aire y la retroalimentación del posicionador.

Estaciones reductoras de presión y suministro de vapor en el punto de uso

Si la decisión principal comienza con la reducción de la presión de la casa de calderas a una presión de proceso más usable, comience con válvulas reductoras de presión y luego evalúe el hardware de estación más amplio alrededor de la condición del vapor, indicación de presión y protección aguas abajo.

Modulación impulsada por señal en intercambiadores de calor, vasijas y líneas de proceso

Si el servicio depende de carga variable, puntos de consigna remotos o control repetible alrededor de una variable de proceso, el paquete de válvula generalmente necesita una válvula de control con actuador soportada por el actuador, posicionador y arquitectura de señal adecuados.

Servicios térmicos simples donde la independencia de utilidades importa

Si el sitio quiere una solución de temperatura local confiable sin aire de instrumentos ni energía eléctrica, los controles de temperatura autoactuados siguen siendo una ruta fuerte para aplicaciones calentadas por vapor que no necesitan automatización más amplia.

La mayoría de las búsquedas de sistemas de control se dividen rápidamente entre gestión de presión, control modulante y estrategia de actuación. Avance primero hacia válvulas reductoras de presión cuando la estabilidad de presión aguas abajo es el requisito principal. Si el servicio depende de modulación impulsada por señal, compare válvulas de control de vapor.

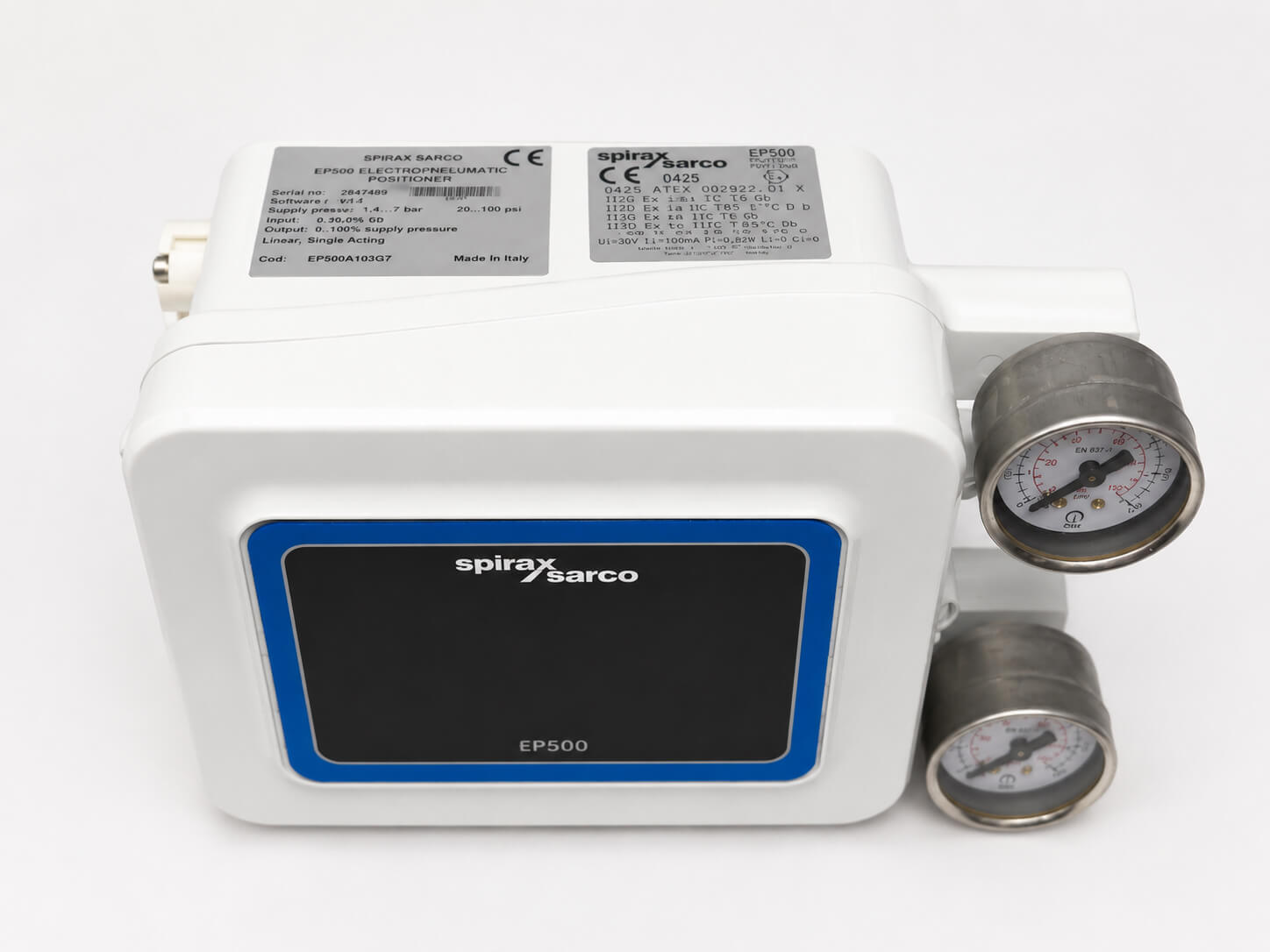

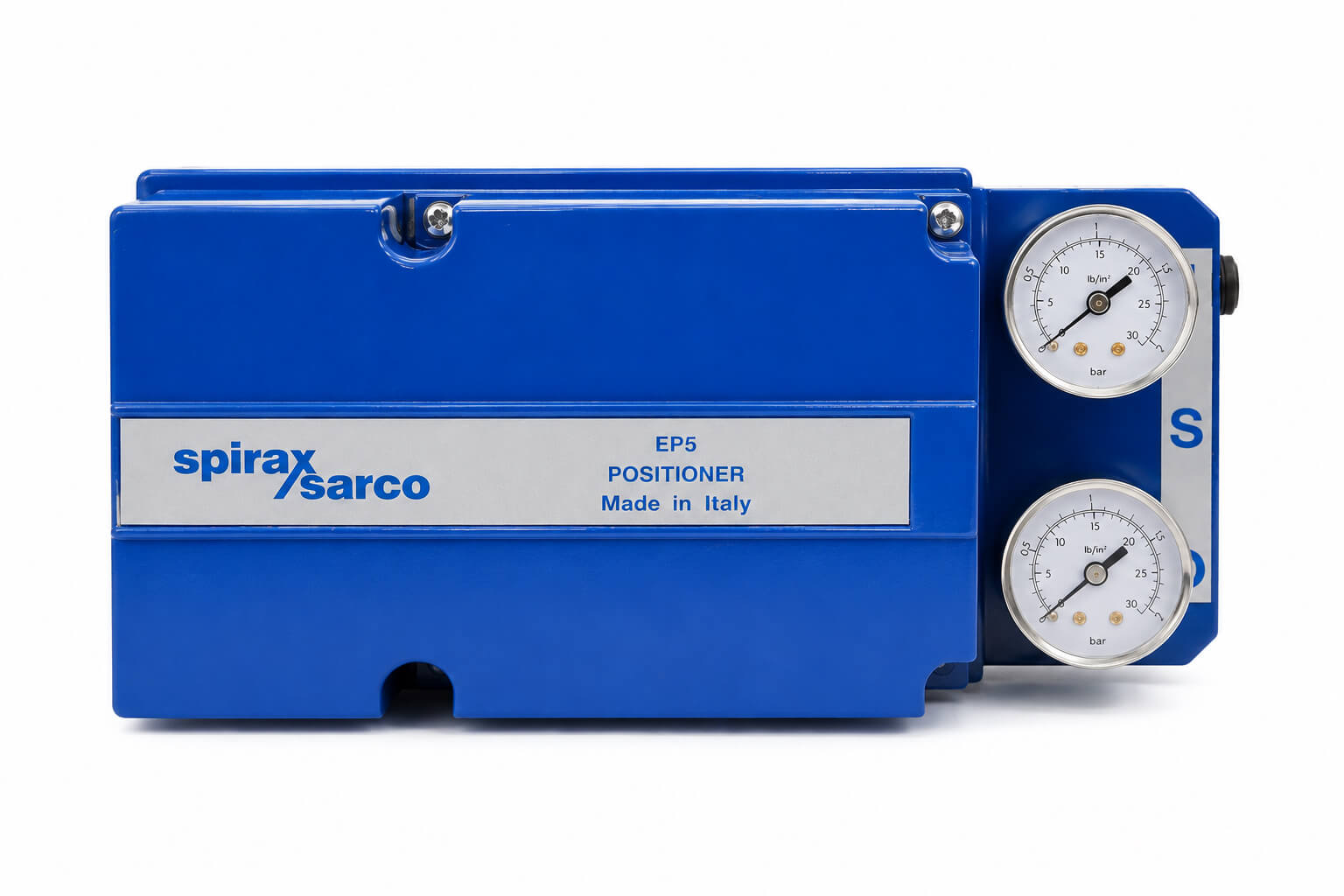

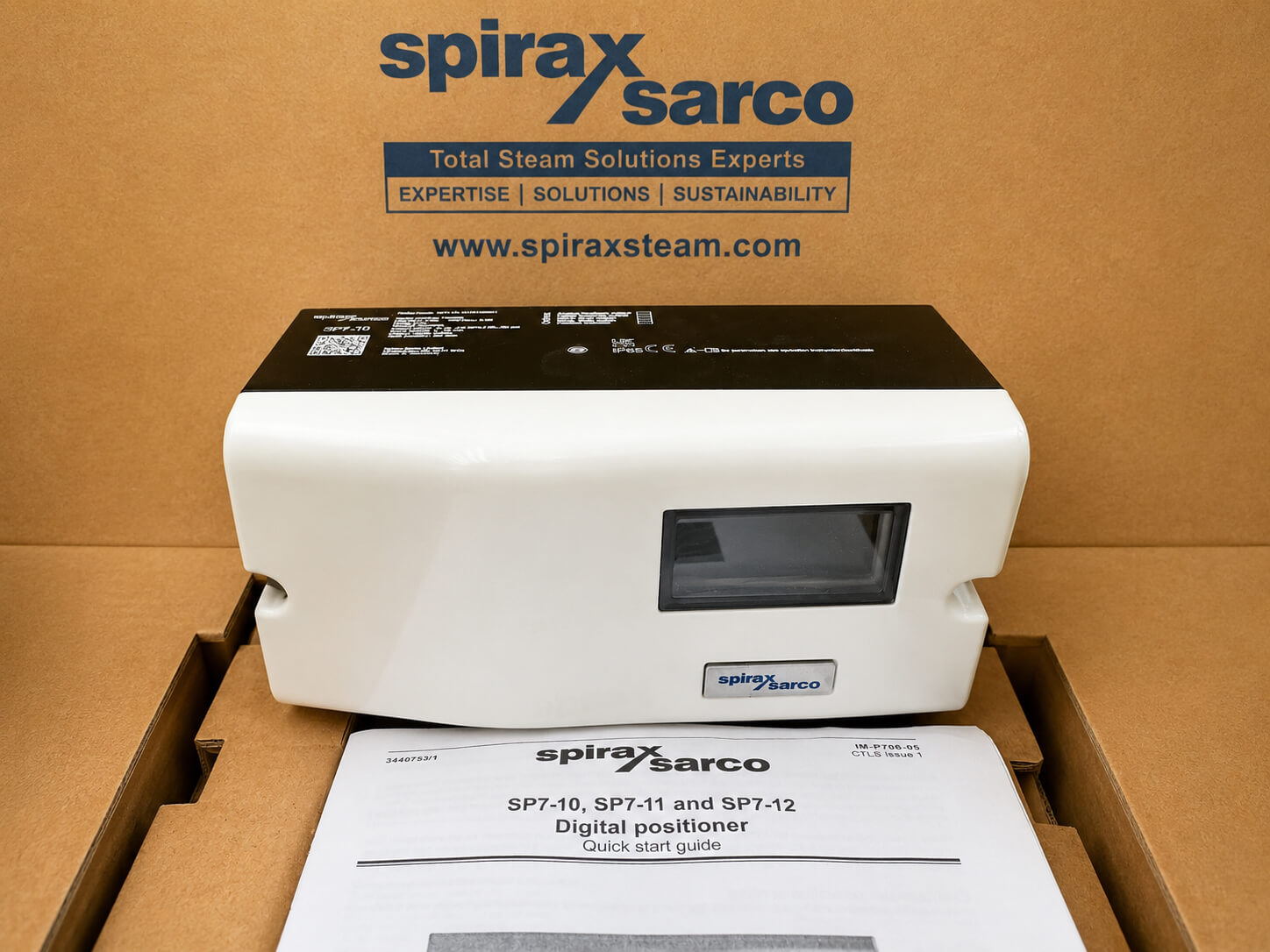

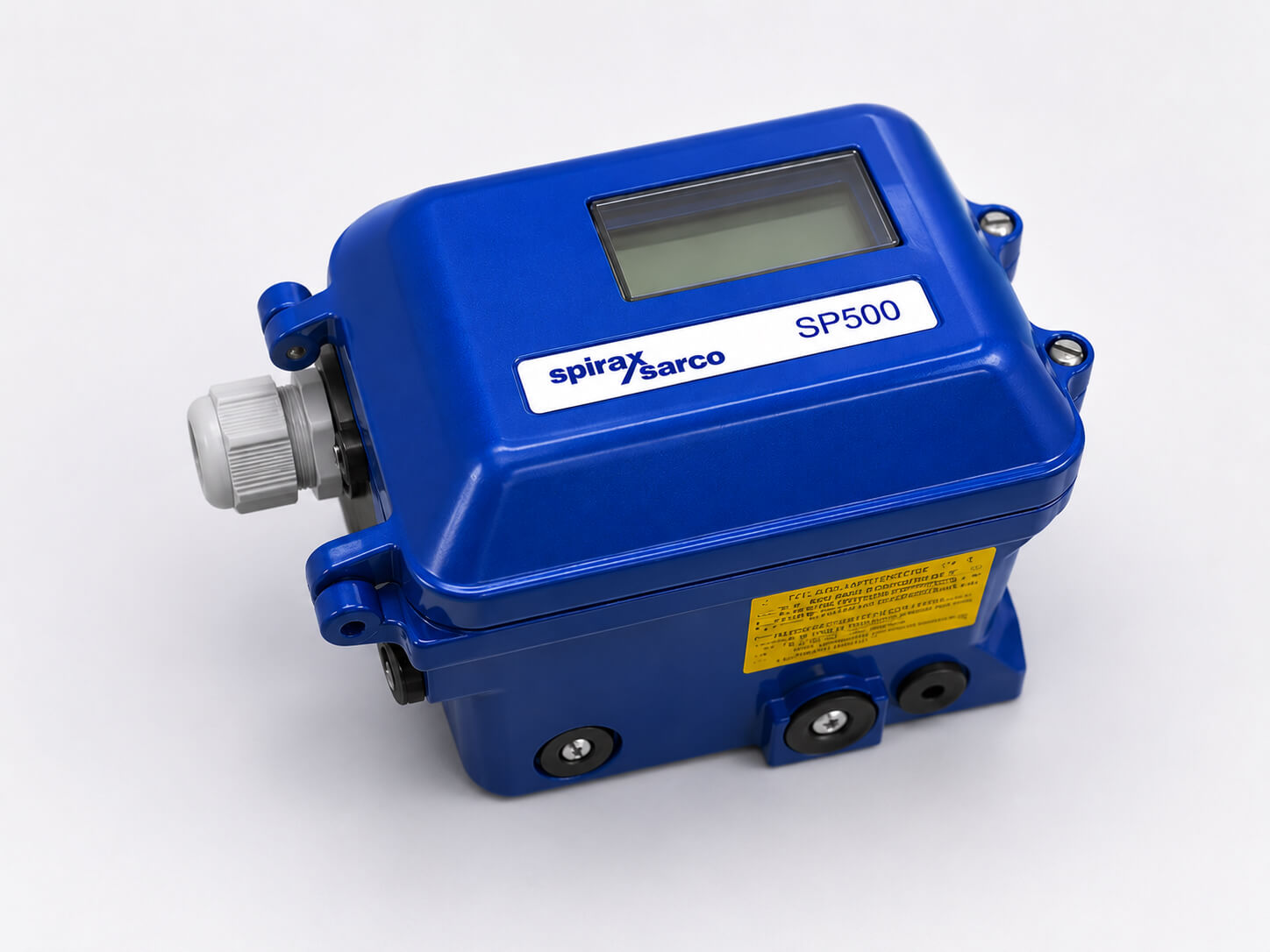

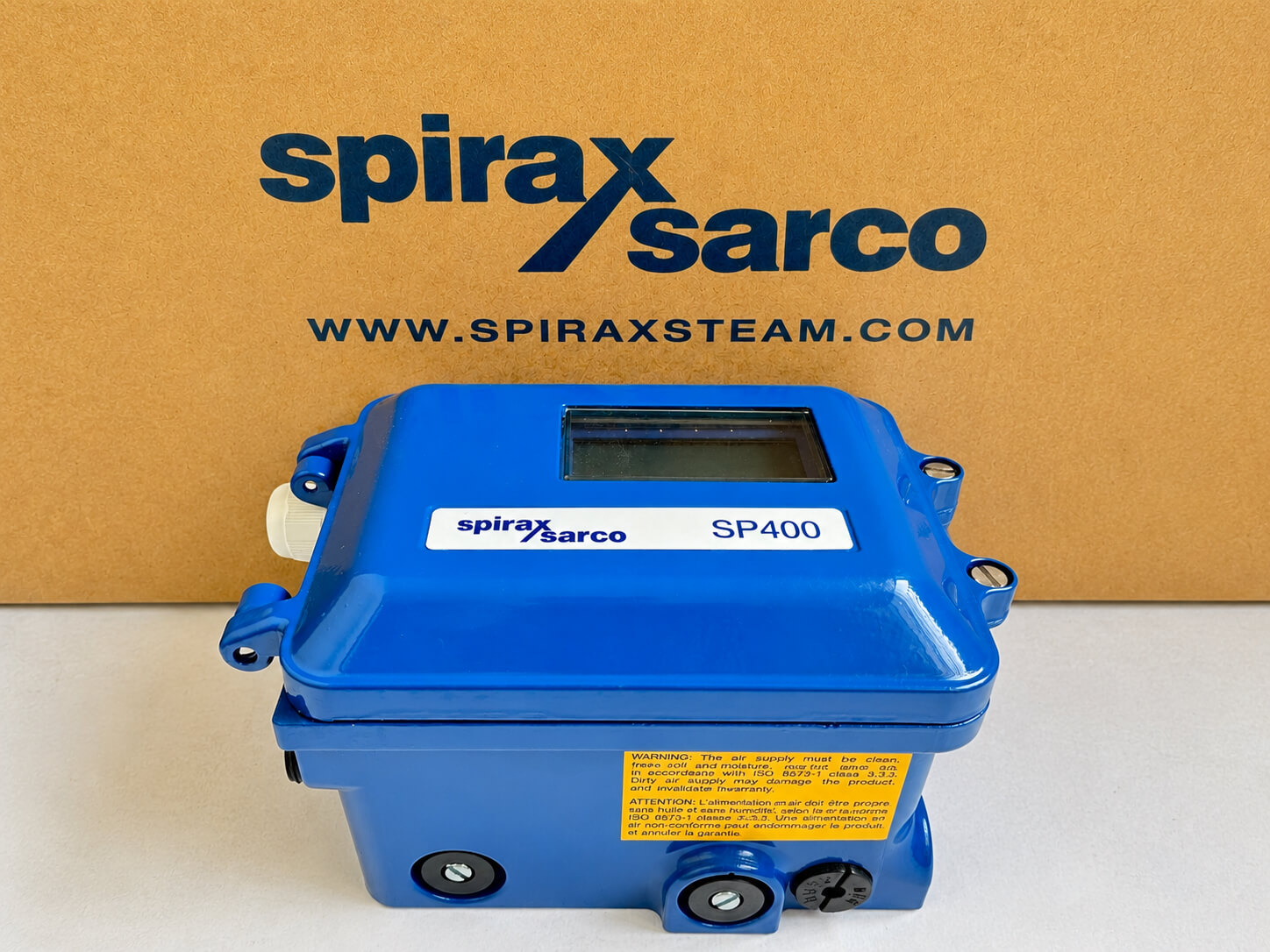

Utilice actuadores eléctricos cuando el posicionamiento inteligente, visibilidad de diagnósticos o menor uso rutinario de aire importan más. Utilice actuadores neumáticos cuando el aire de planta, respuesta más rápida o la arquitectura neumática establecida ya dan forma al paquete. Agregue posicionadores de válvula cuando el movimiento repetible de válvula y mejor seguimiento de señal son parte del requisito, y revise válvulas de control de temperatura autoactuadas cuando el servicio debe permanecer independiente de energía externa.
