Los caudalimetros de vapor y soluciones de medición de caudal de Spirax Sarco ayudan a los sitios industriales a medir vapor saturado, vapor sobrecalentado, gases y líquidos con la precisión y visibilidad operativa necesarias para el control de procesos, la gestión energética y la optimización de sistemas.
Esta familia de productos reúne tres rutas prácticas de selección: caudalimetros de tipo blanco para servicios centrados en vapor, medidores de área variable Gilflo e ILVA para amplia variación de carga, y computadores de flujo o transmisores para instalaciones que necesitan caudal másico, totalización o datos energéticos.
En términos simples, elija TFA cuando necesite medición económica de vapor saturado en diámetros de línea más pequeños, TVA cuando necesite mayor visibilidad de vapor en tuberías restringidas, y Gilflo o ILVA cuando el amplio turndown y el rendimiento a caudal bajo importen más que una lectura puntual básica.
Overview
La medición industrial de caudal es importante porque un buen medidor hace más que reportar caudal. Ayuda a los equipos a verificar la demanda del proceso, asignar costos de servicios, identificar desperdicios y facilitar la justificación interna de la optimización del sistema de vapor. La primera pregunta de selección es el fluido. Esta gama cubre vapor saturado, vapor sobrecalentado, gases y líquidos, pero cada tecnología es más fuerte en diferentes condiciones operativas. Si el servicio es vapor saturado en diámetros de línea más pequeños, TFA ofrece una solución compacta en el punto de uso con medición compensada por presión y sin piezas móviles. Si el sitio necesita visibilidad de vapor saturado o sobrecalentado con longitud limitada de tubería recta, TVA proporciona detección de temperatura integrada y puede adaptarse a instalaciones con restricciones de espacio. Si la aplicación presenta gran variación de carga, Gilflo e ILVA suelen ser la mejor opción. Su principio de área variable soporta un fuerte rendimiento a caudal bajo, instalación compacta tipo wafer y turndown de hasta 100:1, lo cual es valioso cuando los sistemas pasan tiempo significativo por debajo de la demanda máxima. La siguiente pregunta de selección es lo que la planta necesita de la señal. Una indicación local puede ser suficiente para algunos servicios, pero muchos sitios también necesitan totalización, conocimiento de caudal másico, salidas remotas o cálculos de energía. Aquí es donde los computadores de flujo, indicadores y transmisores de Spirax Sarco se convierten en parte del conjunto de medición. Para programas de descarbonización, control de costos y mejora operativa, el caudalimetro más útil suele ser el que mejor se adapta al servicio, al espacio instalado y a la calidad de datos de rendimiento que el sitio necesita para actuar.
Cómo elegir la ruta de medición de caudal correcta
La selección de caudalimetros es más fácil cuando el proyecto comienza con el tipo de fluido, el perfil de carga y la calidad de datos que la planta necesita para actuar. La decisión real no es solo qué medidor se ajusta a la línea, sino qué tecnología sigue siendo útil en todo el rango operativo y si el sitio también necesita salidas de energía o caudal másico.
| Ruta | Mejor ajuste cuando | Fortaleza principal | Siguiente ruta |
|---|---|---|---|
| Caudalimetros de tipo blanco TFA y TVA | El servicio se centra en vapor saturado o sobrecalentado y el espacio de instalación puede ser reducido | Medición compacta de vapor sin piezas móviles | Explorar caudalimetros de tipo blanco |
| Caudalimetros Gilflo e ILVA | La variación de carga es grande y el rendimiento a caudal bajo es importante | Amplio turndown para servicios de vapor, gas y líquido | Explorar caudalimetros Gilflo e ILVA |

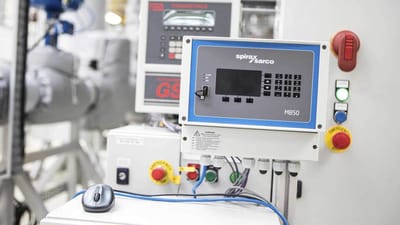

| Computadores de flujo y transmisores | La instalación necesita totalización, salidas remotas o medición energética | Convierte las lecturas del medidor en datos de planta accionables | Explorar computadores de flujo y transmisores |
Rutas típicas de búsquedas comunes de caudalimetros
Las búsquedas de caudalimetros generalmente se separan por condición del fluido y el tipo de datos que la planta necesita. Comience con caudalimetros de tipo blanco cuando el servicio se centra en vapor y la instalación compacta es importante. Use caudalimetros de vapor saturado para servicios de vapor saturado más pequeños, y compare caudalimetros TVA cuando se necesita visibilidad de vapor saturado o sobrecalentado en tuberías más reducidas.
Si la instalación presenta grandes variaciones de carga y la visibilidad de caudal bajo importa más que una lectura puntual básica, revise caudalimetros Gilflo. Cuando el proyecto también necesita totalización, salidas o cálculos de energía, agregue computadores de flujo a la ruta de medición.

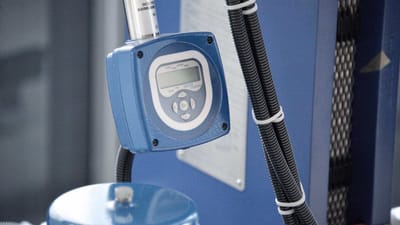

Caudalimetro de vapor saturado TFA
TFA es la ruta para medición de vapor saturado en líneas más pequeñas. Si el servicio se expande a condiciones de vapor más amplias o cargas más variables, compare caudalimetros TVA . Cuando el conjunto de medición también necesite pantalla local o reportes más amplios, agregue computadores de flujo .
Caudalimetro de vapor saturado y sobrecalentado TVA
TVA se elige generalmente donde la medición compacta de vapor aún necesita mayor visibilidad en cargas variables. Si el servicio está limitado a vapor saturado en líneas más pequeñas, compare caudalimetros de vapor saturado . Cuando el proyecto también necesite pantalla, totalización o integración a nivel de planta, agregue computadores de flujo .
Continúe su investigación de caudalimetros de Spirax Sarco
La investigación de caudalimetros a menudo comienza con el hardware, pero los resultados más sólidos del proyecto suelen depender de cómo el medidor se ajusta a los objetivos de eficiencia de la planta, el conocimiento de ingeniería y la mejora más amplia del sistema de vapor.
Conectar la medición con resultados energéticos de la planta
Use esta ruta cuando desee conectar la medición de caudal con la reducción energética, la eficiencia de la planta y la mejora más amplia del rendimiento del sistema de vapor.
Revisar los principios de medición de flujo de vapor
Pase a los tutoriales de ingeniería cuando necesite información de fondo sobre principios de medición de caudal, precisión, turndown, instalación y terminología de selección de medidores.
Convertir la medición en trabajo de optimización
Explore las auditorías de sistemas de vapor cuando el siguiente paso sea convertir mejores datos en acciones en toda la planta sobre eficiencia, confiabilidad y mejora operativa.
