Los sistemas de recuperación de condensado ayudan a las plantas industriales a retornar condensado caliente a la casa de calderas en lugar de perder calor, agua tratada y valor de vapor flash en el punto de descarga.
El equipo de recuperación de condensado de Spirax Sarco en esta ruta cubre la decisión principal entre bombas de condensado mecánicas, trampas de bomba y bombas de condensado eléctricas, para que los usuarios puedan ajustar el método de recuperación a la carga de condensado, condiciones de presión y disposición del sistema de retorno.
En la mayoría de los proyectos, la pregunta clave es simple: ¿puede el condensado aún drenar a través de una trampa estándar, o las condiciones de estancamiento, contrapresión o vacío ahora requieren bombeo activo? Esta página está estructurada para responder esa pregunta rápidamente y dirigirlo hacia la ruta de recuperación adecuada.
Overview
¿Qué es la recuperación de condensado? Es el retorno controlado de condensado caliente desde la planta que utiliza vapor hacia la casa de calderas para que su calor retenido y valor de agua tratada puedan reutilizarse en lugar de descargarse como desecho. ¿Por qué importa? El condensado recuperado reduce la necesidad de agua de reposición fresca, disminuye la carga de calefacción requerida en la casa de calderas y ayuda a mejorar la eficiencia total de la planta de vapor, especialmente donde el condensado permanece caliente y relativamente limpio. ¿Cuándo se necesita bombeo activo? El drenaje estándar por trampa se vuelve poco confiable cuando la presión diferencial colapsa, la contrapresión aguas abajo aumenta o se desarrollan condiciones de vacío. En estas situaciones, el condensado puede acumularse en la planta, causando mala transferencia de calor, control inestable, corrosión, ruido y riesgo de golpe de ariete. ¿Cómo elige entre bombas de condensado mecánicas y eléctricas? Las bombas de condensado mecánicas y las trampas de bomba son especialmente útiles donde el condensado caliente, las áreas peligrosas, las condiciones de estancamiento o los puntos de instalación difíciles hacen que el bombeo eléctrico sea menos atractivo. Las bombas de condensado eléctricas se seleccionan más a menudo para servicios de retorno de mayor volumen desde receptores o puntos de recolección donde una disposición de retorno por bomba más convencional es adecuada. ¿Qué más debe considerarse? Una buena recuperación de condensado depende del arreglo más amplio del sistema, incluyendo el dimensionamiento del receptor, la presión de la línea de retorno, el medio motriz, la integración del tanque de alimentación, el manejo de vapor flash y cómo el condensado recuperado se reutilizará en la casa de calderas.
Cómo elegir la ruta de recuperación de condensado adecuada
La selección de recuperación de condensado se vuelve más fácil cuando el proyecto comienza con la condición de operación en lugar de solo el tipo de bomba. La decisión principal es si el condensado aún puede descargarse por acción de trampa, o si las condiciones de estancamiento y la presión de la línea de retorno ahora requieren una solución basada en bomba.
| Ruta de recuperación | Mejor ajuste cuando | Prioridad principal de selección | Siguiente ruta |
|---|---|---|---|
| Bombas de condensado mecánicas y trampas de bomba | La presión diferencial colapsa, la contrapresión aumenta o las condiciones de vacío detienen el drenaje normal por trampa | Drenaje confiable sin motores eléctricos, especialmente con condensado muy caliente o instalaciones difíciles | Explorar bombas de condensado mecánicas |
| Bombas de condensado eléctricas | Volúmenes más grandes de condensado deben retornarse desde receptores o sistemas de recolección | Retorno por bomba de mayor volumen para reutilización de agua de alimentación de caldera o proceso | Explorar bombas de condensado eléctricas |
| Trampas de vapor estándar | La presión diferencial normal aún está disponible y no se requiere bombeo activo | Descarga eficiente de condensado sin agregar complejidad de bomba | Explorar trampas de vapor |
Rutas típicas de búsquedas comunes de recuperación de condensado
Las búsquedas de recuperación de condensado generalmente se reducen una vez que el usuario identifica si el problema es drenaje estancado o retorno por bomba sencillo. Utilice bombas accionadas por presión cuando la baja presión diferencial, contrapresión o vacío detiene la descarga normal por trampa. Compare bombas de condensado eléctricas cuando el servicio es un arreglo de retorno basado en receptor más grande.
Si el drenaje ordinario aún es posible, revise trampas de vapor antes de agregar la complejidad de bomba. Cuando el condensado recuperado se integra en la casa de calderas más amplia, revise los desaireadores y los controles de caldera circundantes que gobiernan la reutilización en el lado de agua de alimentación.

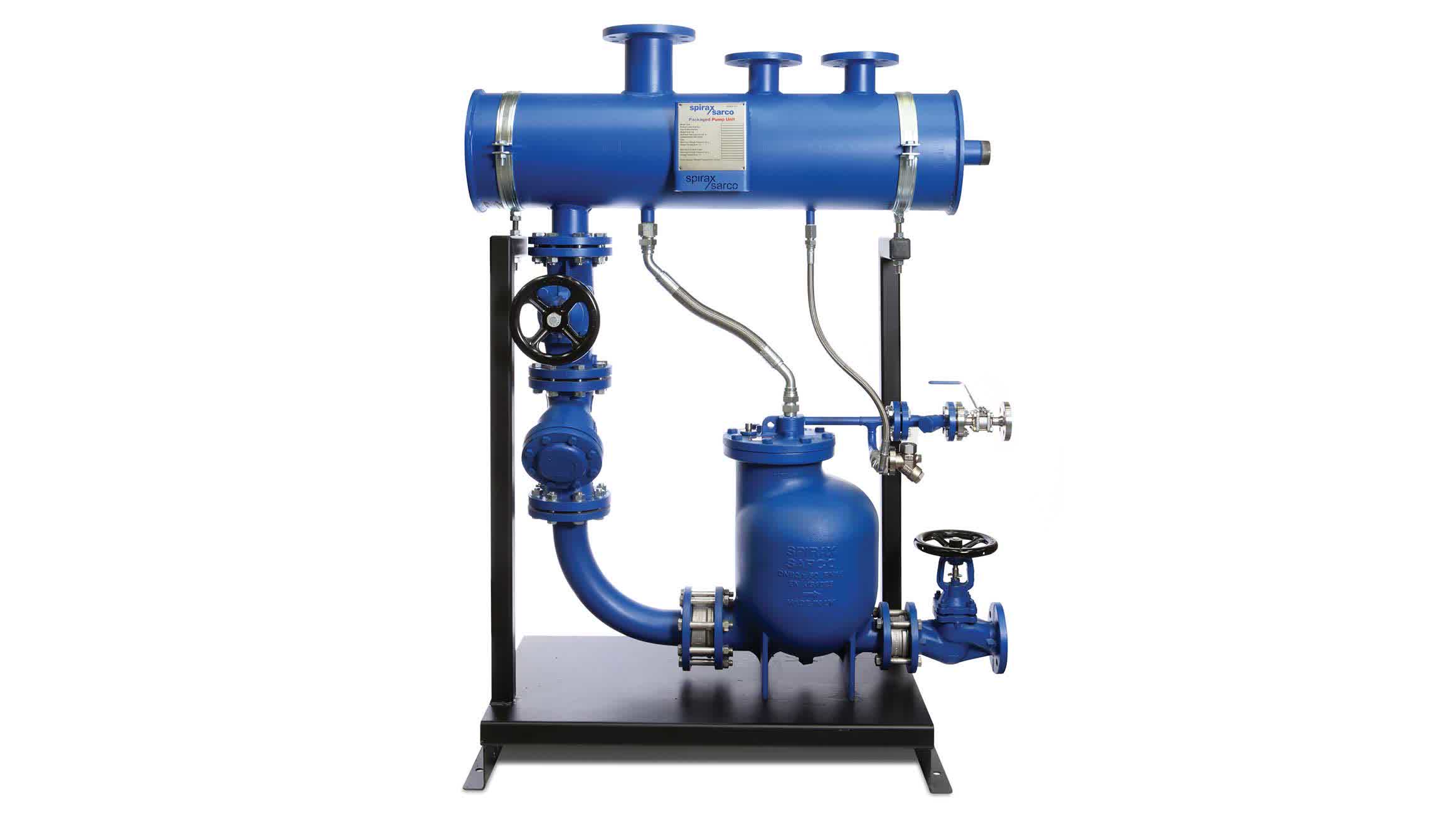

Bomba de condensado MFP14
MFP14 es una bomba automática de condensado Spirax Sarco con cuerpo de hierro nodular que usa vapor o aire comprimido para elevar condensado y otros líquidos cuando la contrapresión, el vacío o la baja presión diferencial limitan el drenaje normal.

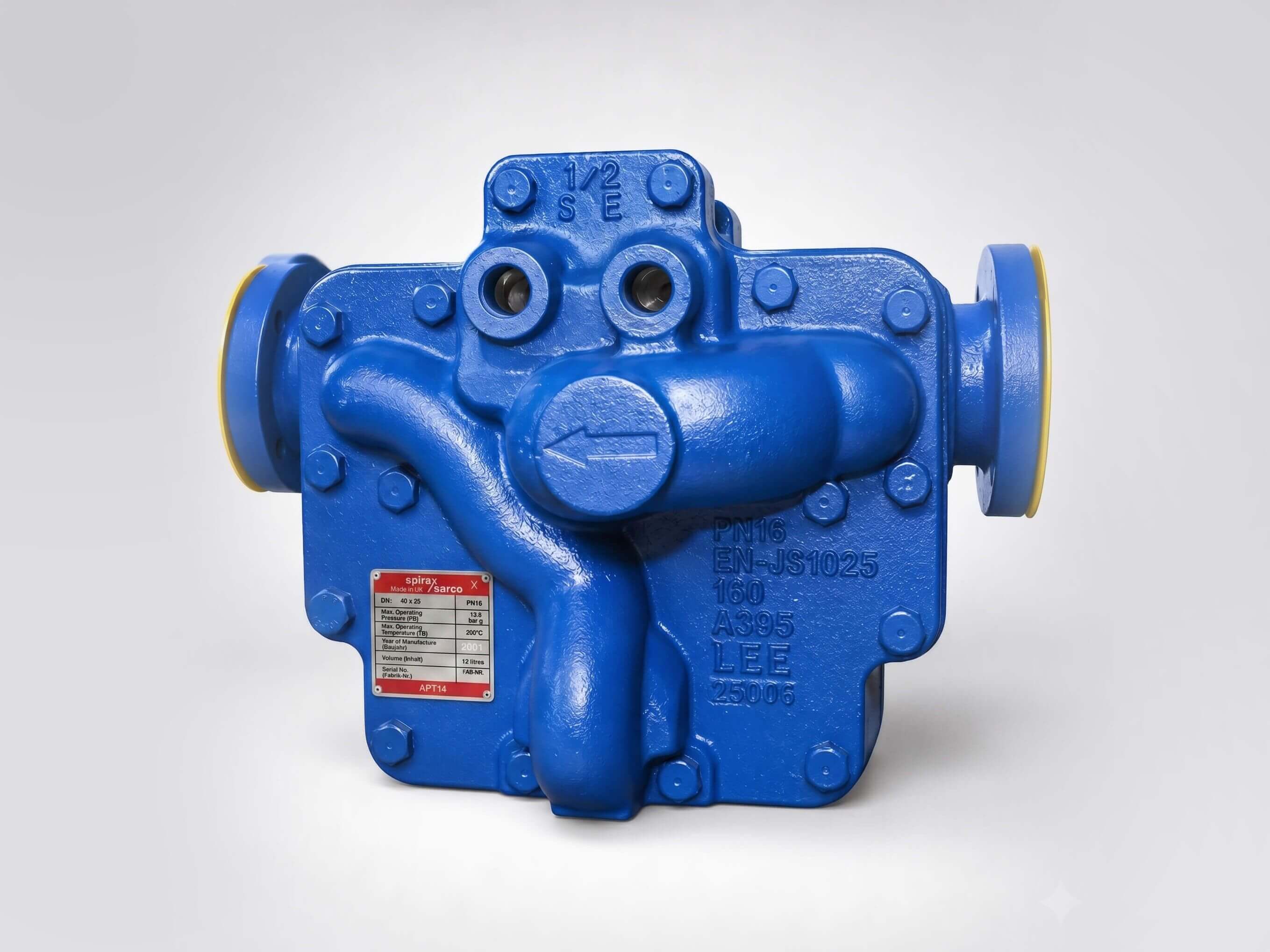

Trampa de bombeo automática APT14
APT14 es una trampa de bombeo automática Spirax Sarco que drena continuamente cuando existe presión disponible y cambia al bombeo accionado por presión cuando la contrapresión o el vacío impiden la descarga normal por purgador.
Sales Brochures
| Document | Reference | Language | Download |
|---|---|---|---|
| Condensate Recovery Solutions | SB-S71-02 | English | Download |
Continúe su proyecto de recuperación de condensado con Spirax Sarco
El equipo de recuperación de condensado rara vez es una decisión independiente. El valor real depende de cómo el condensado recuperado se drena, reutiliza e integra en el arreglo más amplio de vapor y casa de calderas.
Compare el drenaje por trampa con los servicios de trampa de bomba
Utilice las rutas de trampas de vapor cuando el servicio aún tiene suficiente presión diferencial para la descarga normal de condensado y la pregunta principal es la selección de familia de trampas en lugar del bombeo activo.
Extienda la recuperación de condensado a la casa de calderas
Avance hacia los controles de caldera y el hardware de agua de alimentación cuando el condensado recuperado deba integrarse en el arreglo más amplio de recuperación, almacenamiento y acondicionamiento de la casa de calderas.
Convierta la recuperación de condensado en trabajo de optimización
Vaya a las rutas de servicios cuando el siguiente paso sea la evaluación en sitio, planificación de optimización o soporte más amplio alrededor de eficiencia energética y rendimiento del sistema de vapor.
