การเลือก Steam Trap - ซักรีดและเครื่องอัด

บทเรียนนี้มีตารางการเลือกและคำแนะนำในการเลือกกับดักสำหรับกระบวนการต่างๆ รวมถึงเครื่องรีด เครื่องรีดเสื้อผ้า เครื่องซักแห้ง และเครื่องอัดยาง

ซักรีด

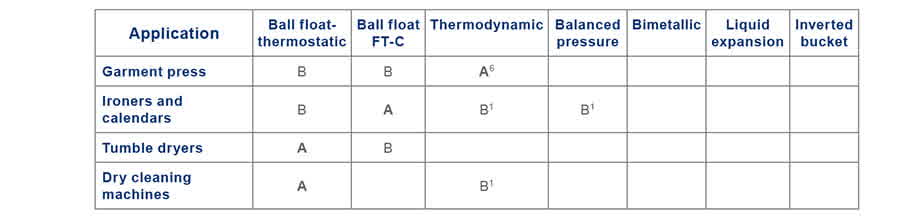

A - ตัวเลือกที่ดีที่สุด, B - ทางเลือกที่ยอมรับได้, 1 (ช่องระบายอากาศขนาน), 5 (แคปซูล ‘ใกล้อุณหภูมิไอน้ำ’), 6 (แผ่นดิสก์ป้องกันการผูกอากาศ) เครื่องรีดเสื้อผ้า

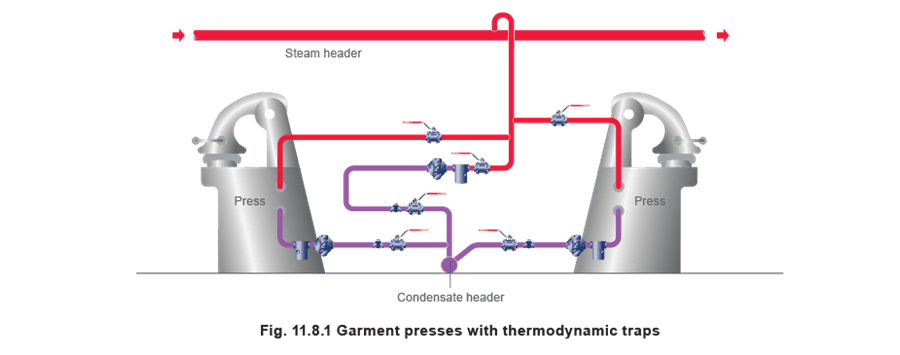

สามารถใช้กับดักเทอร์โมไดนามิก แบบลอยตัว-เทอร์โมสแตติก และแบบแรงดันสมดุล สิ่งสำคัญคือแต่ละเครื่องรีดควรมีกับดักแยก (รูปที่ 11.8.1) หัวและโต๊ะของเครื่องรีดคู่ควรมีการระบายน้ำแยกเพื่อผลผลิตสูงสุด เครื่องรีดผ้าและเครื่องรีดลูกกลิ้ง

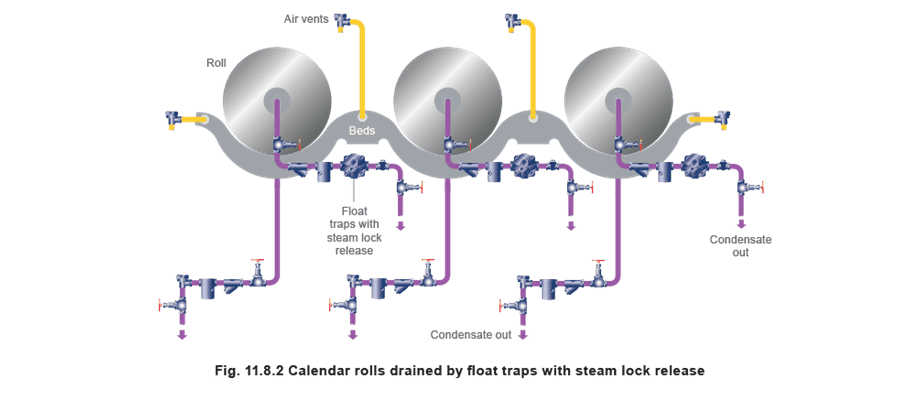

เครื่องรีดผ้ามีความแตกต่างในการก่อสร้างมาก แต่ในทุกกรณี การกำจัดน้ำควบแน่นและอากาศอย่างเหมาะสมมีความสำคัญอย่างยิ่งต่อผลผลิตสูงสุด นอกจากนี้ เครื่องจักรที่มีเตียงผลิตเบาอาจบิดเบี้ยวและฉีกขาดงาน หากให้ความร้อนไม่สม่ำเสมอ เนื่องจากกระเปาะอากาศหรือการท่วมขัง ระบบจ่ายไอน้ำควรถูกระบายเสมอ โดยใช้ตัวแยก

เครื่องจักรสมัยใหม่แบบปิดทั้งหมดมักมีกับดักติดตั้งที่ปลายด้านเดียวเพื่อสะดวกในการบำรุงรักษา โดยมีท่อยาวเชื่อมต่อกับดักจากกลางก้นเตียงไปยังจุดระบายน้ำ ผลลัพธ์ที่ดีได้จากกับดักเทอร์โมสแตติกหากท่อเชื่อมต่อยาวไม่หุ้มฉนวน (ดูรูปที่ 11.8.2) มิฉะนั้นสามารถใช้กับดักแบบลอยตัวพร้อมวาล์วปลดล็อกไอน้ำ กับดักเทอร์โมไดนามิกบางครั้งใช้ได้ แต่ดีที่สุดหากมีช่องระบายอากาศติดตั้งแบบขนาน ติดตั้งช่องระบายอากาศที่เตียงจุดที่ไกลจากทางเข้าไอน้ำมากที่สุด รวมถึงช่องว่างระบายอากาศที่ให้ความร้อนใดๆ ที่ลูกกลิ้ง หากให้ความร้อน กับดักแบบลอยตัวพร้อมวาล์วปลดล็อกไอน้ำเป็นตัวเลือกที่ดีที่สุด แม้ว่ากับดักเทอร์โมสแตติกแรงดันสมดุลที่ติดตั้งบนท่อที่ไม่หุ้มฉนวนอย่างน้อย 1 ม. จากช่องออกจะพิสูจน์ว่าให้ผลลัพธ์ที่ดี หากต้องการ สามารถใช้กับดักเทอร์โมไดนามิกพร้อมแผ่นดิสก์ป้องกันการผูกอากาศ

เครื่องซักแห้ง

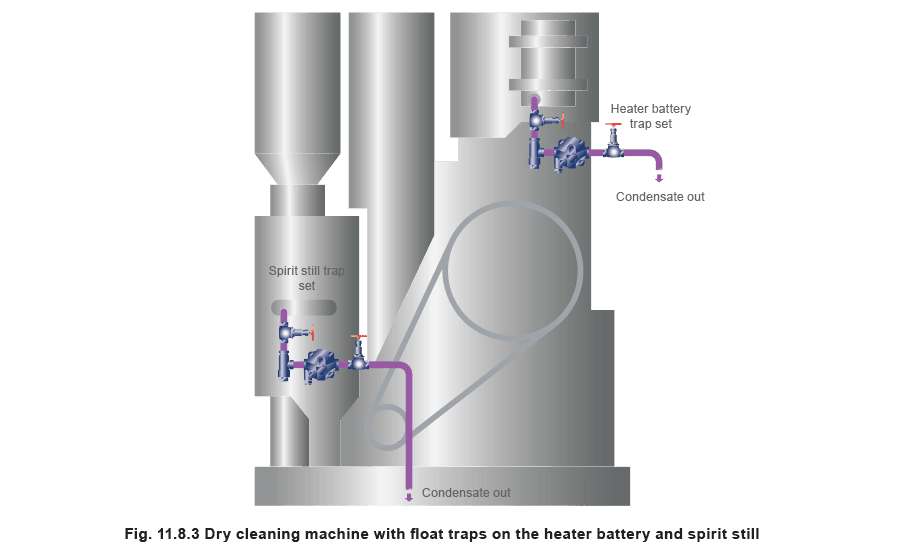

ชุดทำความร้อนอากาศและขดท่อให้ความร้อนตัวทำละลายควรมีกับดักแบบลอยตัว-เทอร์โมสแตติกแยกแต่ละตัว (รูปที่ 11.8.3) สามารถใช้กับดักเทอร์โมไดนามิกได้เช่นกัน

เครื่องอบผ้า

ชุดทำความร้อนอากาศควรถูกระบายด้วยกับดักแบบลอยตัว-เทอร์โมสแตติก แต่สามารถใช้กับดักเทอร์โมไดนามิกพร้อมช่องระบายอากาศแยก

เครื่องอัด

A - ตัวเลือกที่ดีที่สุด, B - ทางเลือกที่ยอมรับได้,

1 (ช่องระบายอากาศขนาน), 6 (แผ่นดิสก์ป้องกันการผูกอากาศ) เครื่องอัดจานหลายแผ่น (ต่อขนาน)

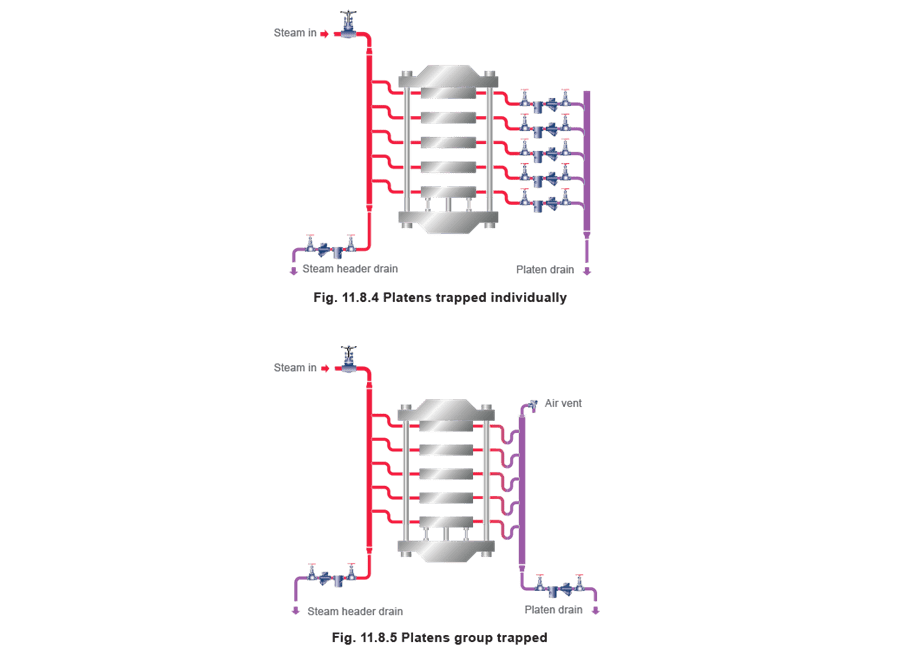

เพื่อให้แน่ใจว่าการระบายน้ำจานถูกต้อง การเชื่อมต่อจ่ายไอน้ำควรอยู่เหนือจานโดยมีช่องออกน้ำควบแน่นอยู่ด้านล่าง หากเป็นไปได้แต่ละจานควรมีกับดักของตัวเอง (รูปที่ 11.8.4) แต่หากไม่ต้องการอุณหภูมิจานที่แม่นยำ สามารถใช้การจัดเรียง ‘กับดักรวม’ ที่แสดงในรูปที่ 11.8.5 ท่อเข้าไอน้ำระบายน้ำด้วยกับดักเทอร์โมไดนามิก เหมาะสำหรับระบายน้ำจานแยกแต่ละตัวเช่นกัน เนื่องจากแต่ละจานมีโหลดค่อนข้างเล็ก กับดักควรปล่อยลงสู่ท่อรวมคืนที่มีขนาดใหญ่เพียงพอผ่านข้อต่อโค้ง ซึ่งจะกำจัดแรงดันย้อนที่เกิดจากการปล่อยพร้อมกันของกับดักหลายตัว หากเครื่องอัดมีการควบคุมอุณหภูมิ ใช้กับดักแบบลอยตัวเสมอ กับดักเทอร์โมไดนามิกสามารถทนแรงกระแทกน้ำรุนแรงที่มักเกิดขึ้นกับเครื่องอัดประเภทนี้ เนื่องจากห่วงที่มักเกิดในการเชื่อมต่อไอน้ำและน้ำควบแน่นแบบยืดหยุ่น อย่างไรก็ตาม หากติดตั้งอย่างถูกต้องให้มีความลาดลงต่อเนื่อง สามารถใช้กับดักแบบลอยตัว-เทอร์โมสแตติก อาจเป็นประโยชน์ที่จะติดตั้งช่องระบายอากาศแบบขนานรอบกับดัก ดังแสดงในรูปที่ 11.8.6 เครื่องอัดจานหลายแผ่น (ต่ออนุกรม)

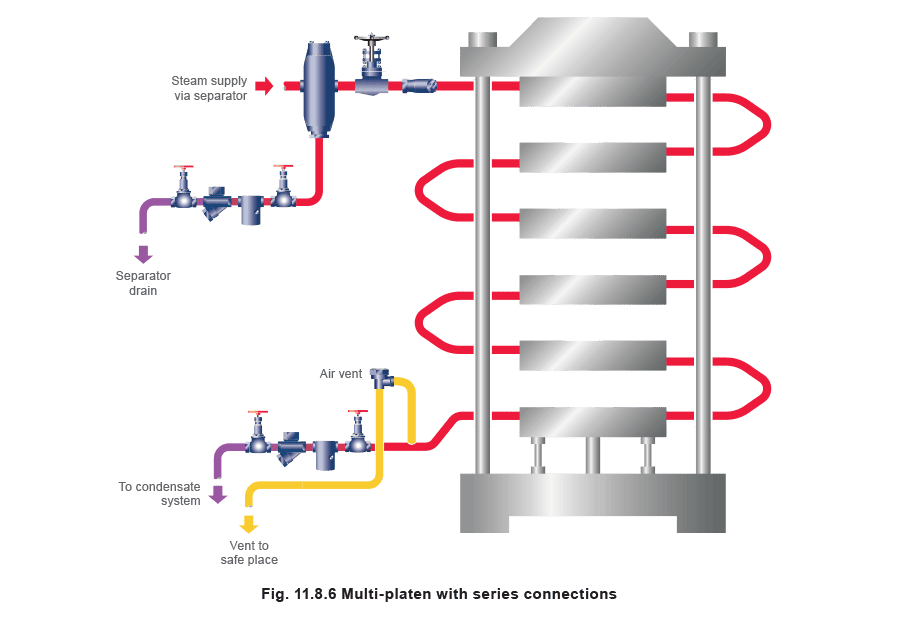

การจัดเรียงนี้แทบจะแน่นอนว่ามีกระเปาะน้ำเนื่องจากท่อ และการไหลของน้ำควบแน่นบนจานแบนจะช้า ด้วยเหตุผลทั้งสอง ให้ใช้กับดักปล่อยระเบิดที่ทนทาน (รูปที่ 11.8.6) ซึ่งจะช่วยล้างน้ำควบแน่นออกจากแต่ละจาน แผนภาพนี้แสดงกับดักเทอร์โมไดนามิกพร้อมช่องระบายอากาศที่ลัดรอบกับดัก แต่สามารถใช้กับดักถังกลับหัวได้เช่นกัน ระบบจ่ายไอน้ำควรถูกระบายอย่างเหมาะสม และอาจเป็นประโยชน์ที่จะติดตั้งตัวแยกใกล้ทางเข้า เครื่องอัดยาง

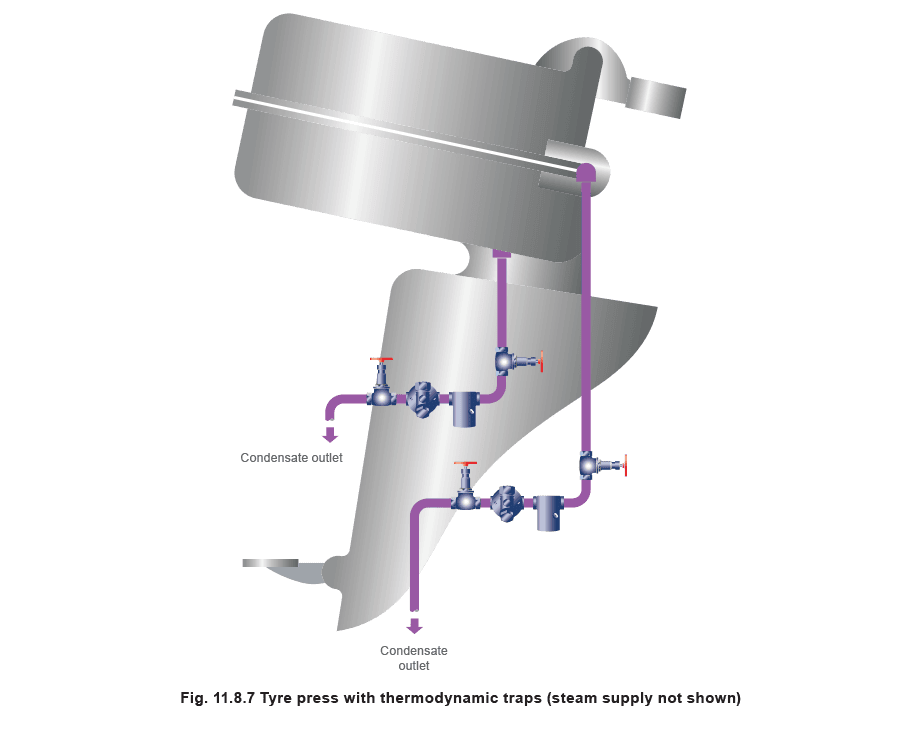

สภาพอุณหภูมิที่ดีมีความสำคัญอย่างยิ่งเพื่อหลีกเลี่ยงการบ่ม ‘นิ่ม’ น้ำควบแน่นต้องถูกกำจัดทันทีที่เกิดขึ้นและต้องมีการระบายอากาศอิสระ ไนโตรเจน (หรือก๊าซเฉื่อยอื่นๆ) บางครั้งใช้เพิ่มแรงดันภายใน ‘กระเพาะปัสสาวะ’ ระหว่างกระบวนการบ่ม ดังนั้นกับดักที่เลือกต้องสามารถกำจัดก๊าซได้อย่างอิสระ มิฉะนั้นเวลากระบวนการจะเพิ่มขึ้น ในทางปฏิบัติ กับดักแรงดันสมดุลให้ผลลัพธ์ที่ดีที่สุด แต่กับดักแบบลอยตัว-เทอร์โมสแตติกและเทอร์โมไดนามิก (รูปที่ 11.8.7) ก็ใช้ได้เช่นกัน หากใช้วาล์วโซลินอยด์หรือวาล์วทำงานเร็วเพื่อควบคุมกระบวนการ สามารถใช้กับดักถังกลับหัวได้สำเร็จร่วมกับช่องระบายอากาศแยก
