Bẫy hơi nhiệt tĩnh áp suất cân bằng vệ sinh công suất cao BT6-BH

Bẫy hơi nhiệt tĩnh áp suất cân bằng vệ sinh công suất cao BT6-BH

Spirax Sarco BT6-BH là loại công suất cao thuộc nền tảng bẫy hơi nhiệt tĩnh áp suất cân bằng vệ sinh dành cho các hệ thống hơi sạch, không hóa chất và hơi tinh khiết. Sản phẩm được thiết kế để loại bỏ nước ngưng trong những ứng dụng mà khả năng lưu giữ thấp, khả năng xả và kết cấu phần tiếp xúc lưu chất hợp vệ sinh quan trọng không kém kích thước đầu nối danh nghĩa. Phạm vi ứng dụng được ghi nhận bao gồm hàng rào hơi vô trùng, hệ thống chặn và xả, thoát nước cho đường ống hơi chính, cùng các nhiệm vụ CIP/SIP trên bình chứa, lò phản ứng và đường ống công nghệ.

Đặc tính công suất cao rất quan trọng trong quá trình lựa chọn. Bẫy hơi phải được lựa chọn phù hợp với tải nước ngưng và chênh áp khả dụng tại điểm vận hành thực tế, không chỉ dựa trên kích thước đầu nối. Biểu đồ công suất chính thức xác định các đường cong BH cho loại mục tiêu. Việc xác định kích thước cuối cùng cũng phải tính đến điều kiện khởi động, áp suất vận hành, điều kiện đường hồi và mọi hạn chế từ kẹp hoặc gioăng vệ sinh đã chọn.

Lý do BT6-BH phù hợp để thoát nước cho hệ thống hơi vệ sinh

BT6-BH sử dụng thân bằng thép không gỉ 316L, không khe hở, với đế van nghiêng 15 độ. Hình học này được thiết kế để hỗ trợ khả năng xả hoàn toàn, giảm các vị trí mà nước ngưng có thể còn lại sau khi xả hoặc làm sạch. Trong hệ thống hơi sạch, chi tiết đó ảnh hưởng đến nhiều yếu tố ngoài truyền nhiệt: chất lỏng tồn lưu có thể khiến việc làm sạch, sấy khô và vận hành lặp lại trở nên khó kiểm soát hơn. Kết cấu thân, phần tử viên nang và vòng đệm được ghi nhận trong phần kỹ thuật, còn lịch biểu vật liệu và đầu nối cuối cùng phải được kiểm tra theo cấu hình đặt hàng.

Phần tử nhiệt tĩnh áp suất cân bằng của thiết bị phản ứng với nhiệt độ nước ngưng. Trong điều kiện lạnh và khởi động, viên nang mở, cho phép không khí, nước ngưng và chất lỏng CIP thoát khỏi hệ thống. Khi hệ thống tiến gần đến nhiệt độ hơi, chất lỏng nạp giãn nở và van đóng ở gần nhiệt độ hơi để giảm thất thoát hơi trực tiếp trong khi vẫn duy trì khả năng thoát nước. Phần tử tiêu chuẩn được quy định mở trong phạm vi độ quá nguội danh nghĩa 2 °C (4 °F) so với nhiệt độ bão hòa của hơi tại vị trí cao hơn bẫy hơi 50 mm (2 inch) và ở áp suất dưới 2.4 bar g (35 psi g) trong điều kiện vận hành điển hình. Tuyên bố này có điều kiện: áp suất vận hành, cách lắp đặt và điều kiện môi trường ảnh hưởng đến hiệu suất thực tế.

Các lựa chọn về kết cấu, độ hoàn thiện và cấu hình

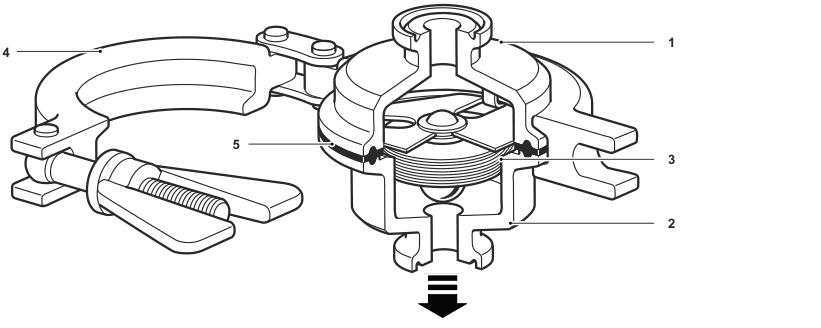

Kết cấu BT6-BH được thiết kế xoay quanh ranh giới dịch vụ vệ sinh thay vì sử dụng thân bẫy hơi công nghiệp được điều chỉnh sau khi sản xuất. Thân tiếp xúc lưu chất và phần tử viên nang được ghi nhận sử dụng thép không gỉ 316L. Kẹp an toàn làm bằng thép không gỉ 316 và vòng đệm là gioăng composite PTFE kết hợp thép không gỉ 316L. Bề mặt bên trong được liệt kê với độ hoàn thiện điển hình 0.6 micrometre Ra và bề mặt bên ngoài là 1.0 micrometre Ra. Tùy chọn đánh bóng cơ học và đánh bóng điện hóa đến 0.375 micrometre Ra cũng có sẵn, vì vậy thông số kỹ thuật của dự án phải nêu rõ độ hoàn thiện yêu cầu thay vì mặc định sử dụng cấp tùy chọn.

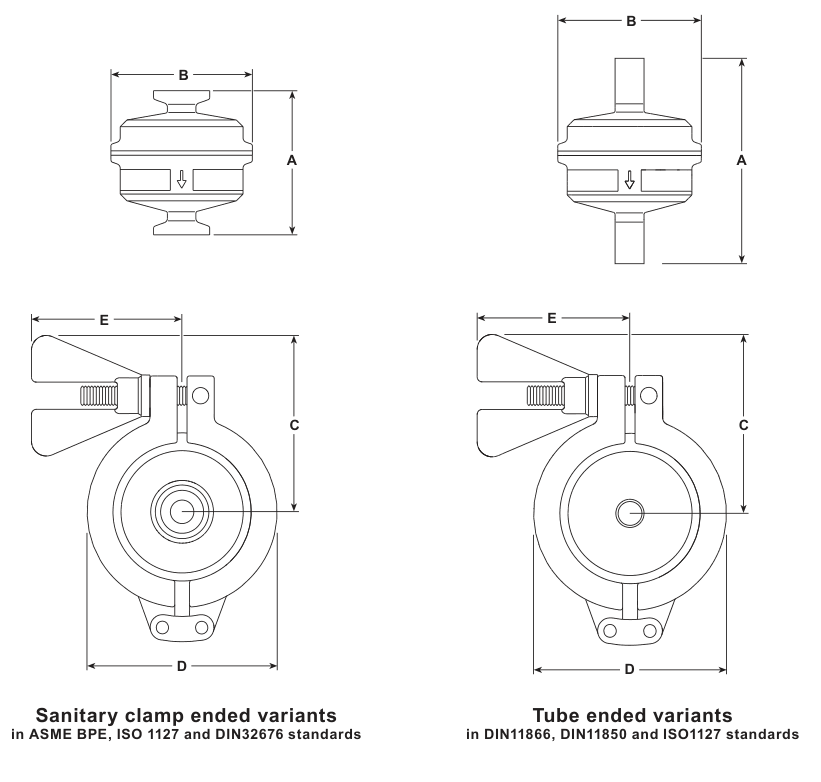

Các lựa chọn đầu nối được liệt kê theo tiêu chuẩn kẹp vệ sinh và đầu ống. Thông tin kỹ thuật bao gồm các dòng kẹp vệ sinh ASME BPE, ISO 1127 và DIN 32676, cùng các dòng đầu ống DIN 11866, DIN 11850 và ISO 1127. Các kích thước và biến thể tiêu chuẩn có sẵn được trình bày trong bảng kỹ thuật tiếp theo. Danh sách SSP và xác nhận đơn hàng cuối cùng quy định loại đầu nối nào có sẵn cho kích thước và thị trường đã chọn. Cũng có thể chỉ định lỗ xả cố định để vận hành ở trạng thái mở khi xảy ra sự cố. Khi xem xét ứng dụng tiếp xúc với thực phẩm, phải xác nhận tài liệu Food+ và quy trình làm sạch tại chỗ cần thiết cho toàn bộ hệ thống.

Kiểm tra áp suất, nhiệt độ và công suất

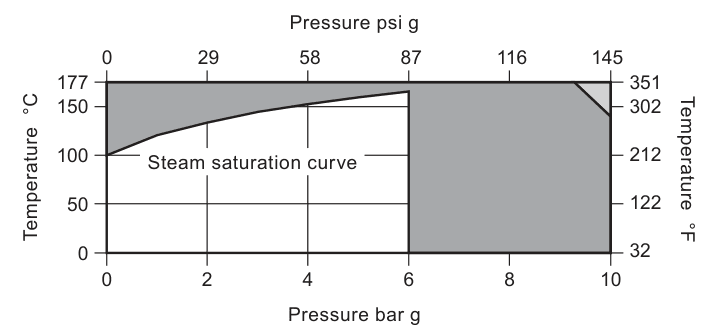

Điều kiện thiết kế thân BT6-BH được ghi nhận là PN10. Dữ liệu kỹ thuật nêu áp suất cho phép tối đa là 10 bar g tại 140 °C, nhiệt độ cho phép tối đa là 177 °C tại 9.2 bar g, áp suất vận hành tối đa đối với hơi bão hòa là 6 bar g và nhiệt độ vận hành tối đa là 165 °C tại 6 bar g. Nhiệt độ cho phép tối thiểu là -10 °C và nhiệt độ vận hành tối thiểu là 0 °C. Sản phẩm được ghi nhận là phù hợp với điều kiện chân không hoàn toàn, trong khi áp suất thử thủy lực lạnh 15 bar g là giới hạn thử nghiệm, không phải định mức vận hành.

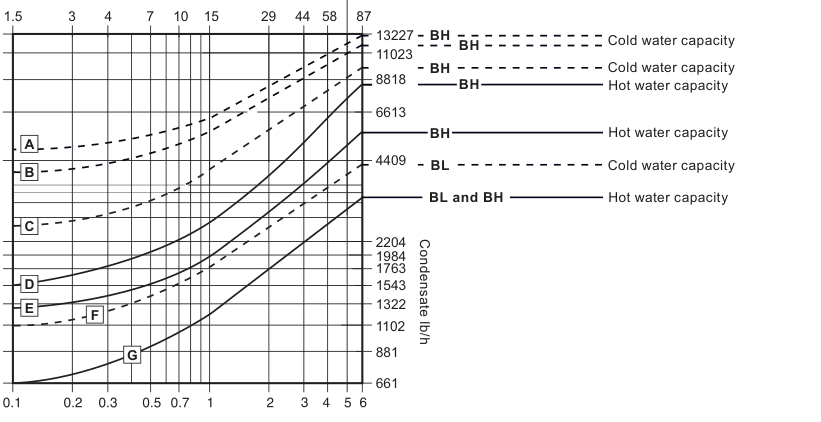

Các giá trị này tạo thành một miền vận hành chứ không phải các con số độc lập có thể tùy ý kết hợp. Kẹp và gioăng vệ sinh có thể làm giảm áp suất hoặc nhiệt độ cho phép, đồng thời phải tuân thủ các vùng tô bóng trong biểu đồ áp suất/nhiệt độ chính thức. Các đường cong BH công suất cao trong biểu đồ ISO 7842 phải được đọc theo chênh áp khả dụng và trạng thái nước ngưng yêu cầu. Việc lựa chọn Spirax Sarco BT6-BH phải được kiểm tra trong các giai đoạn khởi động lạnh, vận hành bình thường và làm sạch trước khi cấu hình model và đầu nối được phê duyệt để đặt hàng.

Ứng dụng và giới hạn lựa chọn của BT6-BH

Các nhiệm vụ điển hình là những ứng dụng cần loại bỏ nước ngưng mà không làm suy giảm thiết kế vệ sinh: thoát nước cho đường ống hơi sạch chính, hàng rào vô trùng, hệ thống chặn và xả, cùng các chu trình làm sạch hoặc tiệt trùng bình chứa và lò phản ứng. Bẫy hơi chỉ là một bộ phận của hệ thống đó. Quy trình phía thượng lưu vẫn cần có biện pháp cách ly phù hợp, bảo vệ áp suất, định tuyến xả an toàn và bố trí ngăn nước ngưng chảy ngược vào thiết bị. Hướng dẫn lắp đặt yêu cầu có đoạn ống làm mát và thân phải được lắp theo hướng dòng chảy đi xuống trong đường ống thẳng đứng để có thể tự xả.

Để lựa chọn sản phẩm tổng quát hơn, hãy sử dụng hướng dẫn lựa chọn bẫy hơi nhằm so sánh các nguyên lý vận hành và nhiệm vụ hệ thống. Khi hệ thống hơi sạch cũng cần loại bỏ riêng khí không ngưng tụ, van thoát khí vệ sinh AVM7 là một phương án lựa chọn bổ sung phù hợp. Có thể sử dụng trang dòng sản phẩm BT6-B làm tài liệu tham khảo rộng hơn về dòng sản phẩm khi kiểm tra mối quan hệ giữa loại mục tiêu công suất cao và tài liệu cấp dòng sản phẩm. Các liên kết này hỗ trợ những nhiệm vụ lựa chọn khác nhau; không liên kết nào thay đổi phạm vi một model duy nhất của trang này.

Lập kế hoạch lắp đặt, vận hành và bảo trì

Trước khi lắp đặt, hãy kiểm tra nhãn máy, lưu chất dự kiến, vật liệu, giới hạn áp suất và nhiệt độ, hướng dòng chảy và tiêu chuẩn đầu nối. Tháo các nắp bảo vệ khi thích hợp, bảo vệ các bề mặt gia công và tránh tạo ứng suất bên ngoài từ đường ống lên thân. Không được để bẫy hơi tiếp xúc với điều kiện quá nhiệt. Đầu ra phải được dẫn đến vị trí an toàn; hướng dẫn lắp đặt cảnh báo rằng dòng xả ra khí quyển có thể đạt 100 °C. Tăng áp suất từ từ trong quá trình chạy thử và kiểm tra các cảnh báo hoặc thiết bị bảo vệ sau khi lắp đặt hoặc bảo trì.

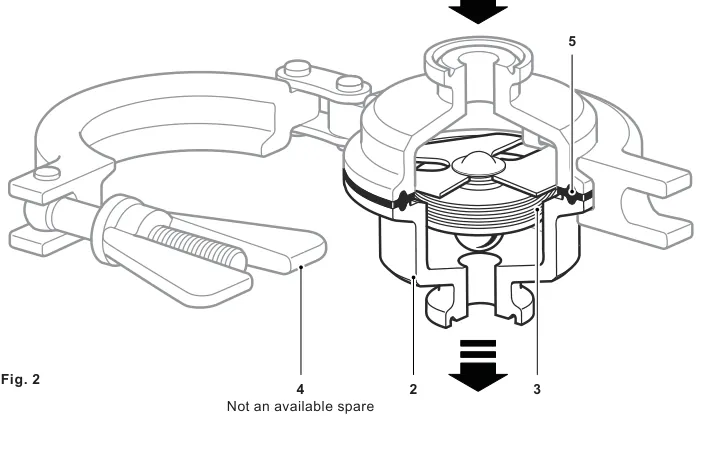

Kế hoạch bảo trì phải chừa đủ không gian tiếp cận để tháo kẹp vệ sinh và bảo dưỡng phần tử viên nang, vòng đệm và thân đầu ra có đế van. Cách ly cả đường cấp và đường hồi, xả áp từ từ ra khí quyển và để cụm thiết bị nguội xuống 60 °C hoặc thấp hơn trước khi tháo kẹp thân. Lắp lại bằng vòng đệm mới, siết chặt các kẹp và kiểm tra rò rỉ. Phụ tùng có sẵn chỉ giới hạn ở cụm phần tử viên nang, vòng đệm và thân đầu ra bao gồm đế van; yêu cầu đặt hàng phải nêu rõ kích thước và loại BT6-BH.

Danh sách kiểm tra yêu cầu báo giá BT6-BH

• Xác nhận ứng dụng hơi sạch hoặc hơi tinh khiết, tải nước ngưng, trường hợp khởi động và chênh áp khả dụng tại bẫy hơi.
• Xác nhận cấu hình lắp đặt thẳng đứng với dòng chảy hướng xuống và bố trí đoạn ống làm mát trước khi hoàn thiện tuyến đường ống.
• Chỉ định tiêu chuẩn kẹp vệ sinh hoặc đầu ống, kích thước danh nghĩa, giới hạn của gioăng/kẹp và độ hoàn thiện bề mặt yêu cầu.
• Kiểm tra toàn bộ miền áp suất/nhiệt độ, áp suất ngược của đường hồi, tuyến xả an toàn và mọi nguy cơ tiếp xúc với hơi quá nhiệt.
• Nêu rõ các yêu cầu về chứng nhận, truy xuất nguồn gốc, thụ động hóa, tài liệu Food+ hoặc lỗ xả cố định tại thời điểm đặt hàng nếu áp dụng.

Đối với yêu cầu báo giá Spirax Sarco BT6-BH, hãy lưu dữ liệu vận hành cùng với model, tiêu chuẩn đầu nối và yêu cầu về độ hoàn thiện. Điều này cung cấp đủ thông tin cho quá trình xem xét lựa chọn cuối cùng để phân biệt nhiệm vụ công suất cao với lựa chọn chỉ khớp kích thước danh nghĩa, đồng thời duy trì hệ thống lắp đặt vệ sinh trong các giới hạn được ghi nhận.
