Conheça sistemas de controle de vapor Spirax Sarco, incluindo válvulas de controle, reguladores de pressão, atuadores, posicionadores, controladores e sensores.
Resposta rápida: Um sistema de controle de vapor geralmente combina o elemento de controle, o método de atuação, a camada de sensoriamento e sinalização, e qualquer hardware adjacente de proteção de pressão ou condicionamento de vapor necessário para operação estável no ponto de uso.
Na prática, válvulas redutoras de pressão resolvem o controle de pressão no ponto de uso, válvulas de controle atuadas resolvem a modulação por sinal, e controles autoatuantes resolvem tarefas térmicas mais simples onde a independência de energia externa importa.
| Objetivo de controle | Melhor rota | Escolha quando | Não é ideal quando |
|---|---|---|---|
| Reduzir ou estabilizar a pressão de vapor a jusante | Válvulas redutoras de pressão e reguladores de vapor | Você precisa de uma estação redutora de pressão dedicada, deseja proteger equipamentos a jusante de menor classificação, ou precisa de pressão de processo estável próxima ao ponto de uso. | A tarefa depende de um sinal de controle remoto, modulação frequente contra carga variável ou controle de loop integrado mais preciso do que um regulador autoatuante normalmente fornece. |
| Modular continuamente pressão, temperatura ou fluxo | Válvulas de controle com atuação elétrica ou pneumática | Você precisa de um conjunto empacotado de válvula que responda a condições variáveis do processo, sinais remotos ou arquitetura de automação mais ampla. | A aplicação é uma tarefa local simples onde nenhuma energia externa, nenhum ar de instrumento e baixa complexidade de comissionamento importam mais que modulação avançada. |
| Manter temperatura do processo sem energia externa | Controles de temperatura autoatuantes | Você precisa de controle térmico local confiável em plantas aquecidas por vapor, especialmente onde simplicidade, adequação para áreas perigosas ou localização remota importam. | Você precisa de alterações remotas de ponto de ajuste, feedback de dados, automação em toda a planta ou uma estratégia de controle de resposta mais rápida ligada a sinais variáveis do processo. |
| Adicionar posicionamento remoto preciso de válvula sem ar da planta | Atuadores elétricos | Posicionamento inteligente, comissionamento automático, visibilidade de diagnósticos e menor uso rotineiro de ar são importantes para o projeto. | O local já depende de ar de instrumento ou a abordagem de controle mais ampla é construída em torno de resposta pneumática e feedback por ar. |
| Construir um pacote de válvula modulatória por ar | Atuadores e posicionadores pneumáticos | O ar de instrumento já está disponível, a resposta rápida importa, ou a tarefa precisa de posicionamento pneumático estabelecido contra pressão diferencial variável. | Você está tentando reduzir o uso rotineiro de ar, simplificar o comissionamento em torno de atuação elétrica ou evitar dependência da infraestrutura de ar da planta. |
| Reduzir a temperatura do vapor superaquecido antes do uso | Dessuperaquecedores | Você precisa de controle preciso de temperatura de saída em vapor superaquecido antes de um processo a jusante, tarefa de bypass de turbina ou aplicação sensível à temperatura. | O real requisito é apenas redução de pressão ou controle básico de fluxo sem um problema de gerenciamento de temperatura de vapor superaquecido. |
Um sistema de controle de vapor normalmente inclui o corpo da válvula ou regulador, o método de atuação onde a modulação é necessária, a camada de sensoriamento e sinal de controle, e qualquer hardware adjacente necessário para proteger a pressão, melhorar a condição do vapor ou estabilizar a repetibilidade.
O controle autoatuante é frequentemente a melhor opção quando a tarefa precisa de controle de temperatura simples e confiável sem energia externa, ar comprimido ou arquitetura de controle mais complexa. O controle atuado geralmente é a rota mais forte quando a aplicação precisa de modulação mais precisa, posicionamento remoto, visibilidade de diagnósticos ou integração com sistemas de controle da planta.
Uma válvula redutora de pressão é a rota correta quando o principal requisito é reduzir ou estabilizar a pressão de vapor a jusante próxima ao processo. Isso geralmente faz parte de uma decisão mais ampla de estação que também envolve filtros, separadores, manômetros e proteção contra sobrepressão a jusante.
Atuadores elétricos são frequentemente escolhidos por posicionamento inteligente, comissionamento mais fácil e menor uso rotineiro de ar, enquanto atuadores pneumáticos são frequentemente preferidos onde o ar de instrumento já existe e a arquitetura de controle é construída em torno de resposta por ar e feedback do posicionador.
Se a principal decisão começa com a redução da pressão da casa de caldeiras para uma pressão de processo mais utilizável, comece com válvulas redutoras de pressão e depois avalie o hardware mais amplo da estação em torno da condição do vapor, indicação de pressão e proteção a jusante.
Se a tarefa depende de carga variável, pontos de ajuste remotos ou controle repetível em torno de uma variável de processo, o pacote de válvula geralmente precisa de uma válvula de controle atuada suportada pelo atuador, posicionador e arquitetura de sinal corretos.
Se o local deseja uma solução local confiável de temperatura sem ar de instrumento ou energia elétrica, os controles de temperatura autoatuantes continuam sendo uma rota forte para aplicações aquecidas por vapor que não precisam de automação mais ampla.
A maioria das pesquisas de sistemas de controle se divide rapidamente entre gerenciamento de pressão, controle modulatório e estratégia de atuação. Avance primeiro para válvulas redutoras de pressão quando a estabilidade da pressão a jusante for o principal requisito. Se a tarefa depender de modulação por sinal, compare válvulas de controle de vapor.
Use atuadores elétricos quando posicionamento inteligente, visibilidade de diagnósticos ou menor uso rotineiro de ar importarem mais. Use atuadores pneumáticos quando o ar da planta, resposta mais rápida ou arquitetura pneumática estabelecida já moldam o pacote. Adicione posicionadores de válvula quando o movimento repetível da válvula e melhor rastreamento de sinal forem parte do requisito, e revise válvulas de controle de temperatura autoatuantes quando a tarefa deve permanecer independente de energia externa.

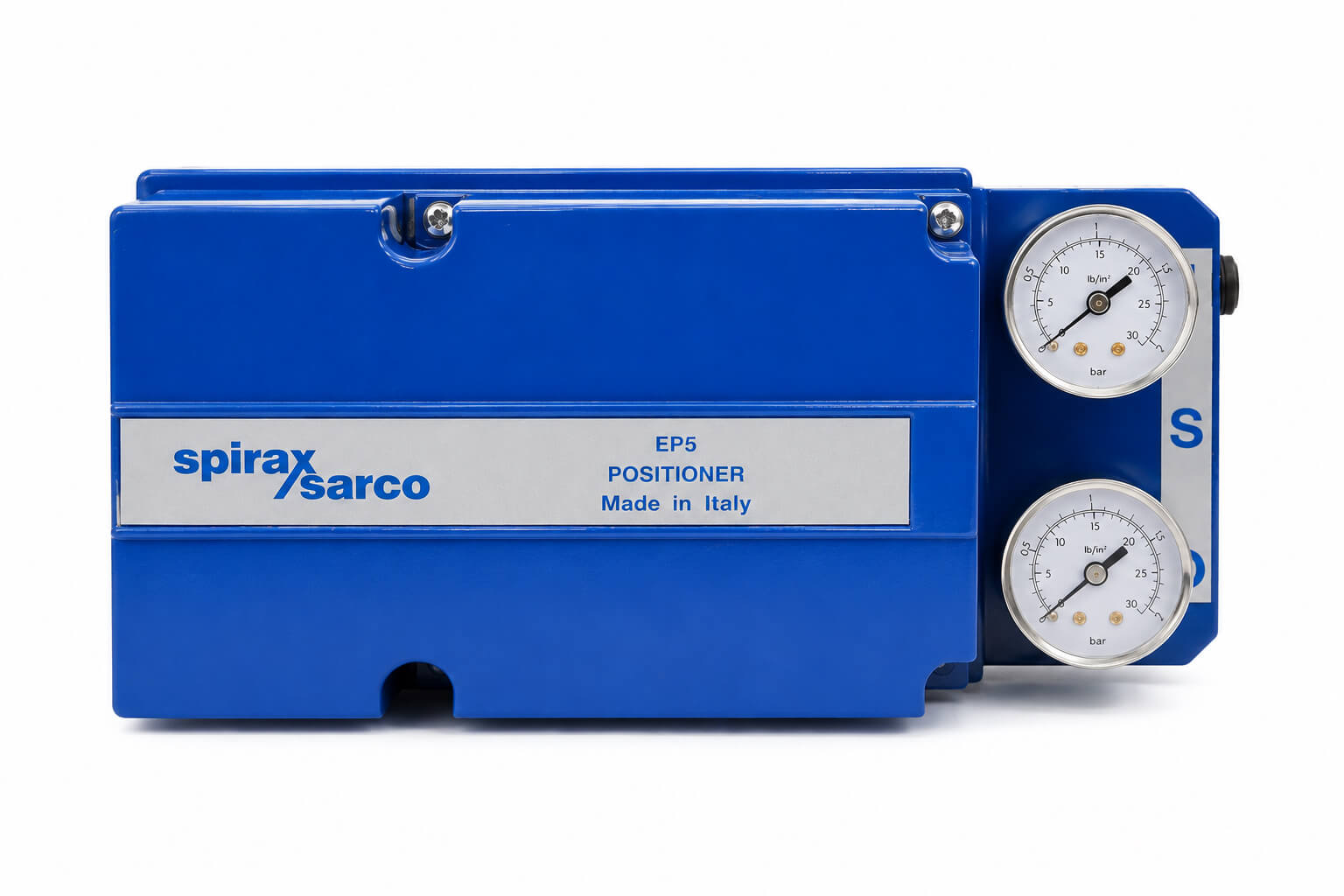

O EP5 da Spirax Sarco é um posicionador eletropneumático tradicional para aplicações que exigem posicionamento confiável da válvula e estrutura simplificada. Aceita sinal de corrente 4-20 mA ou sinal pneumático 0,2-1,0 bar, adapta

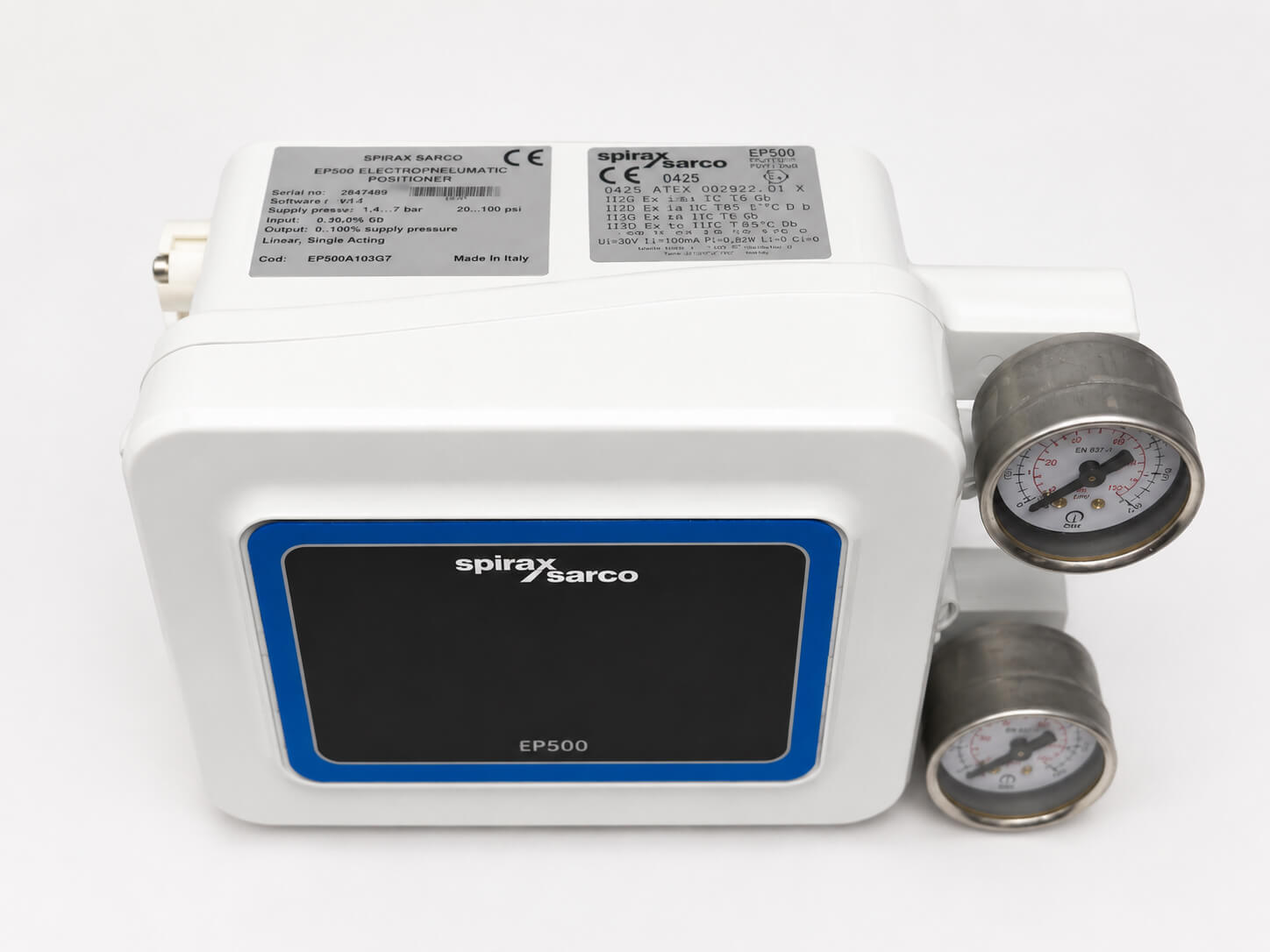

O EP500 da Spirax Sarco é um posicionador eletropneumático padrão para válvulas pneumáticas lineares e angulares. Utiliza sinal de entrada 4-20 mA com manômetros integrados para fácil monitoramento em campo, e suporta montagem cen

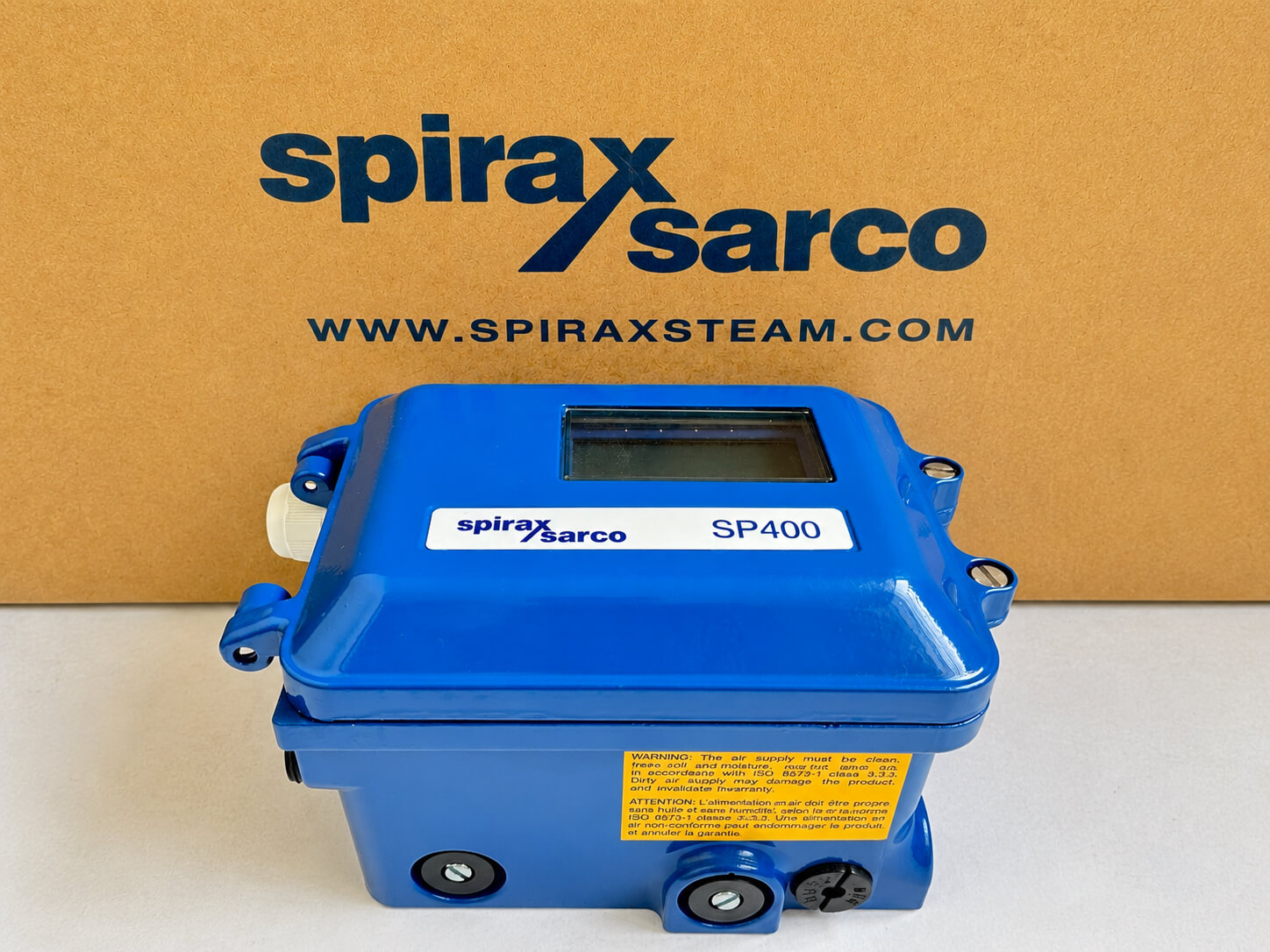

O SP400 da Spirax Sarco é um posicionador eletropneumático alimentado pelo loop para válvulas pneumáticas lineares e rotativas de 90 graus. Ele usa sinal 4-20 mA, feedback de posição sem contato e correção automática da saída de a

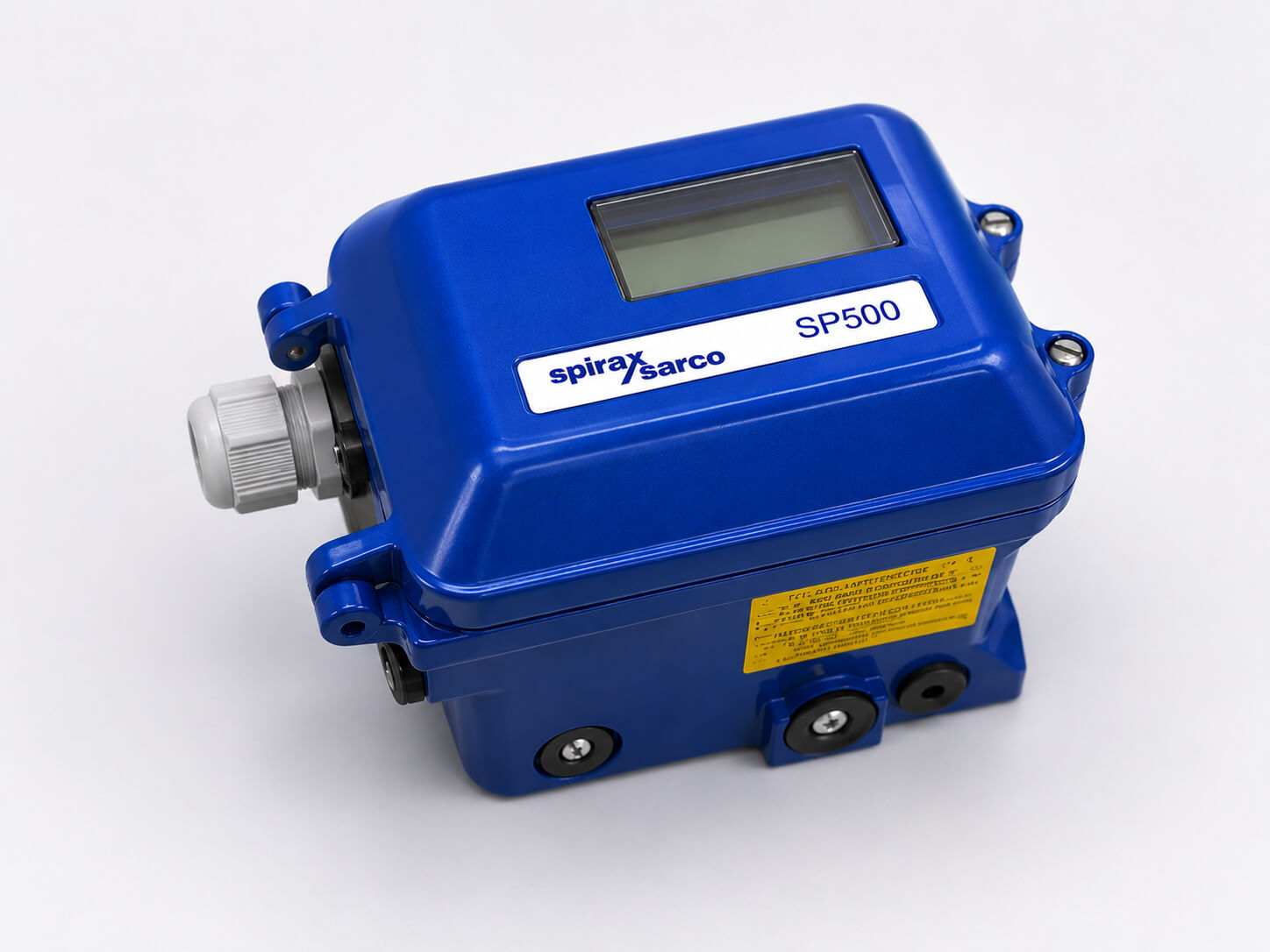

O SP500 da Spirax Sarco é um posicionador eletropneumático inteligente alimentado pelo loop para válvulas pneumáticas lineares e rotativas de 90 graus. É a variante aprimorada do SP400, adicionando comunicação HART, função de retr

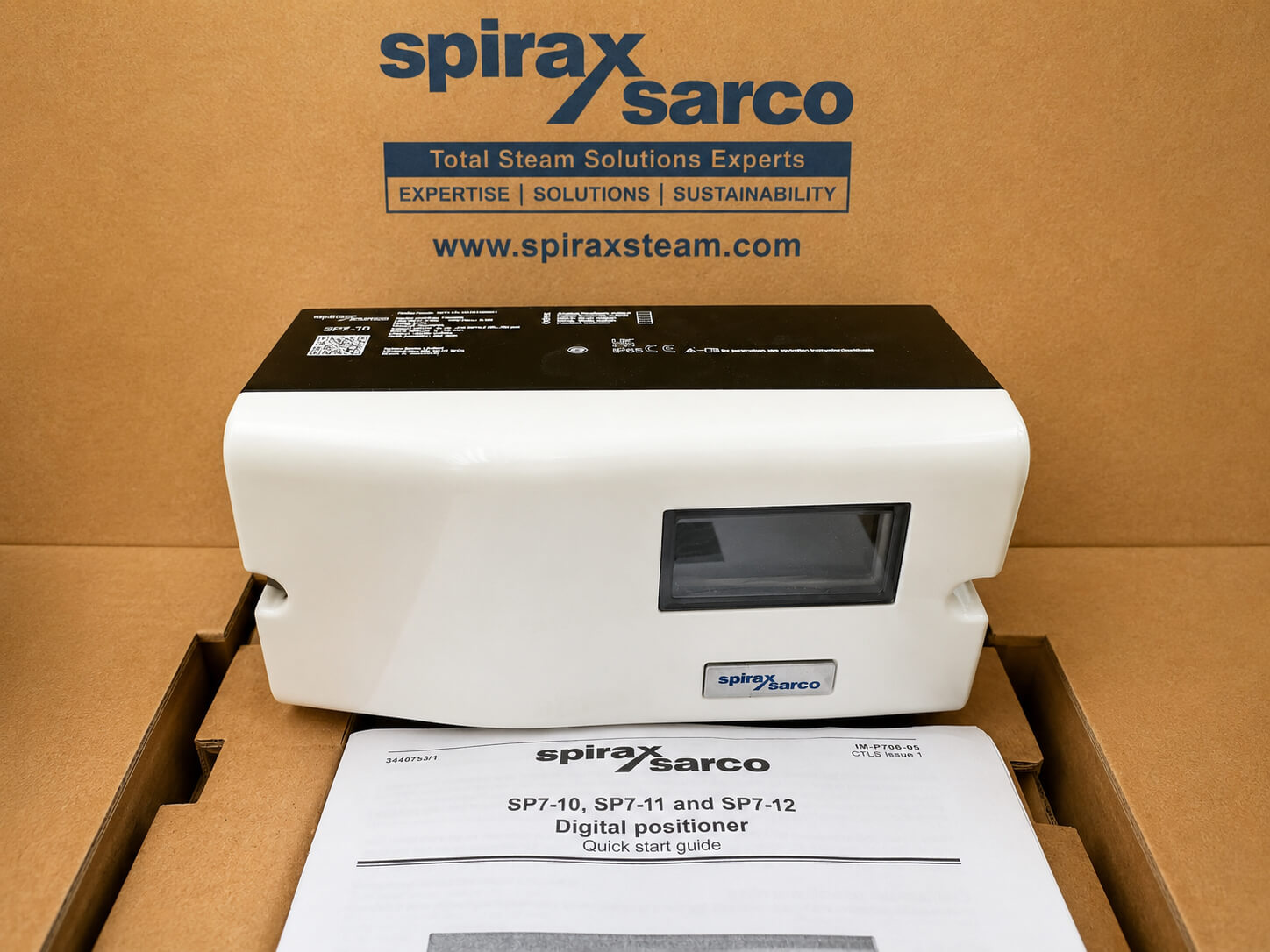

Os posicionadores inteligentes Spirax Sarco SP7-10, SP7-11 e SP7-12 controlam atuadores pneumáticos lineares ou rotativos e aceitam 4-20 mA, HART, PROFIBUS PA ou Foundation Fieldbus.

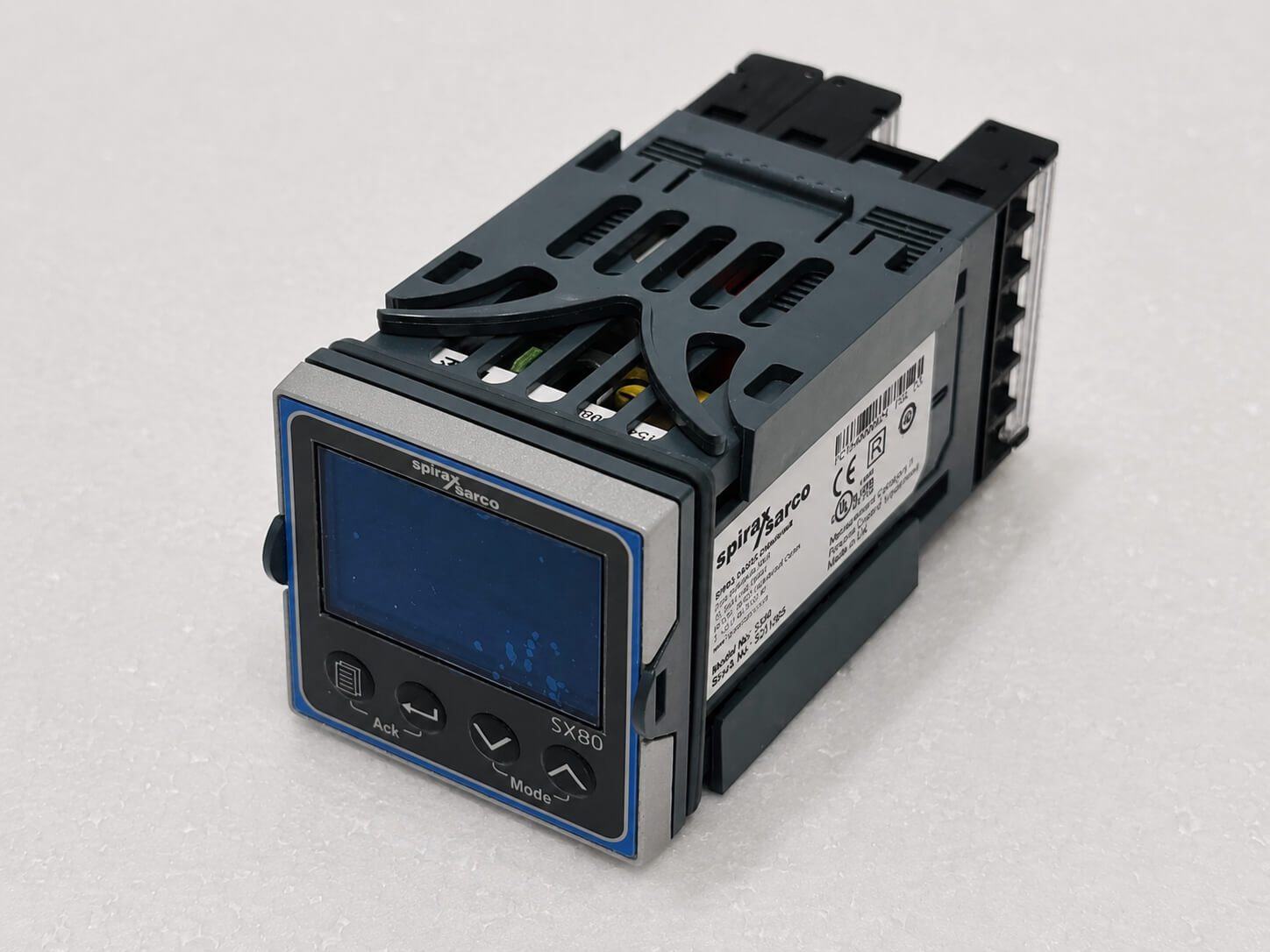

O SX80 da Spirax Sarco é um controlador de processo montado em painel 1/16 DIN projetado para aplicações de controle com ponto de ajuste único ou múltiplo. Pode ser combinado com válvulas de controle pneumáticas, instrumentos elet

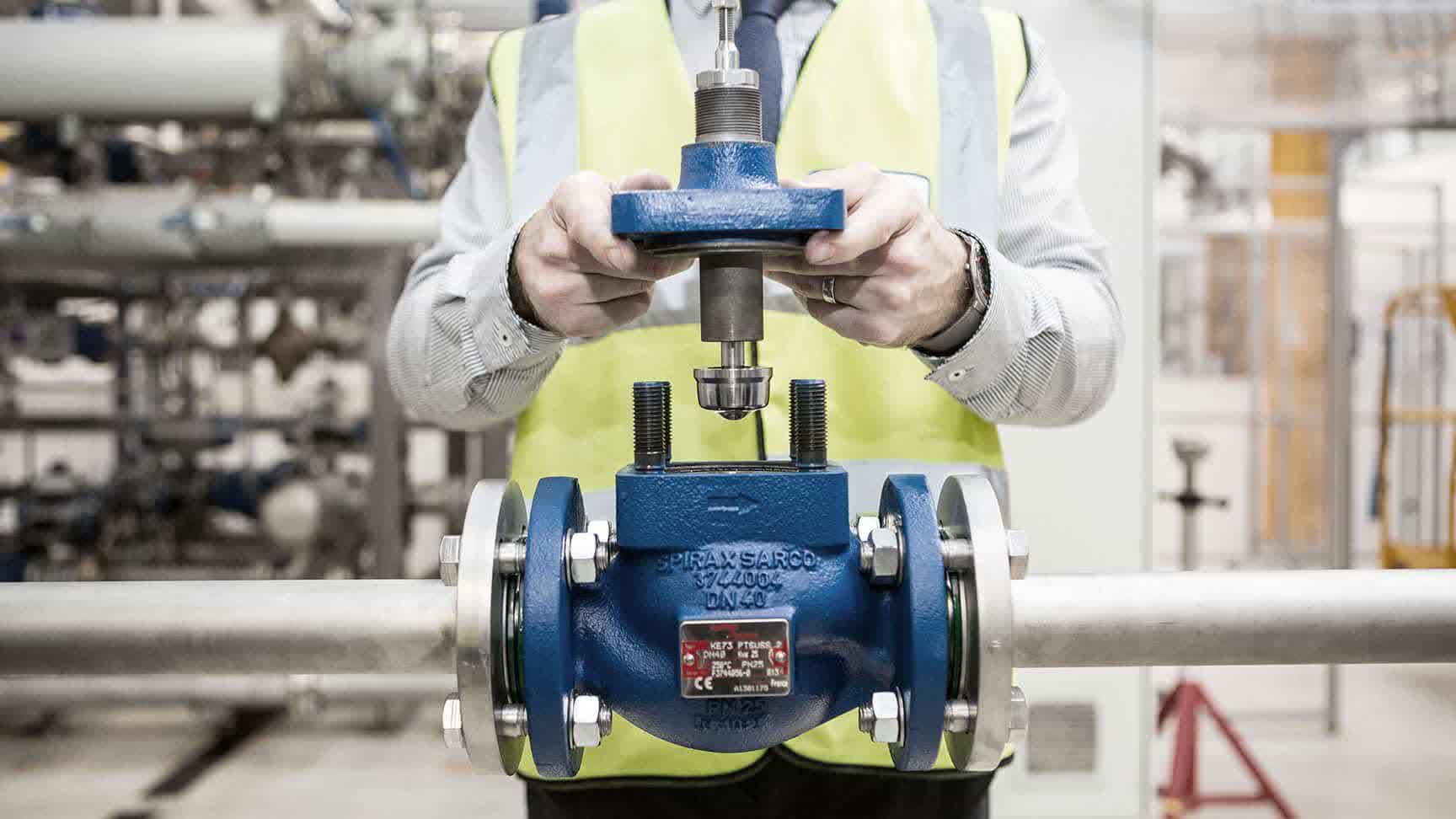

A 25P é uma válvula redutora de pressão pilotada e autoacionada para vapor, publicada de ½" a 4" e em 6". Corpos em ferro fundido ou aço fundido, conexões NPT ou flangeadas ANSI e três molas de piloto codificadas por cor cobrem pr

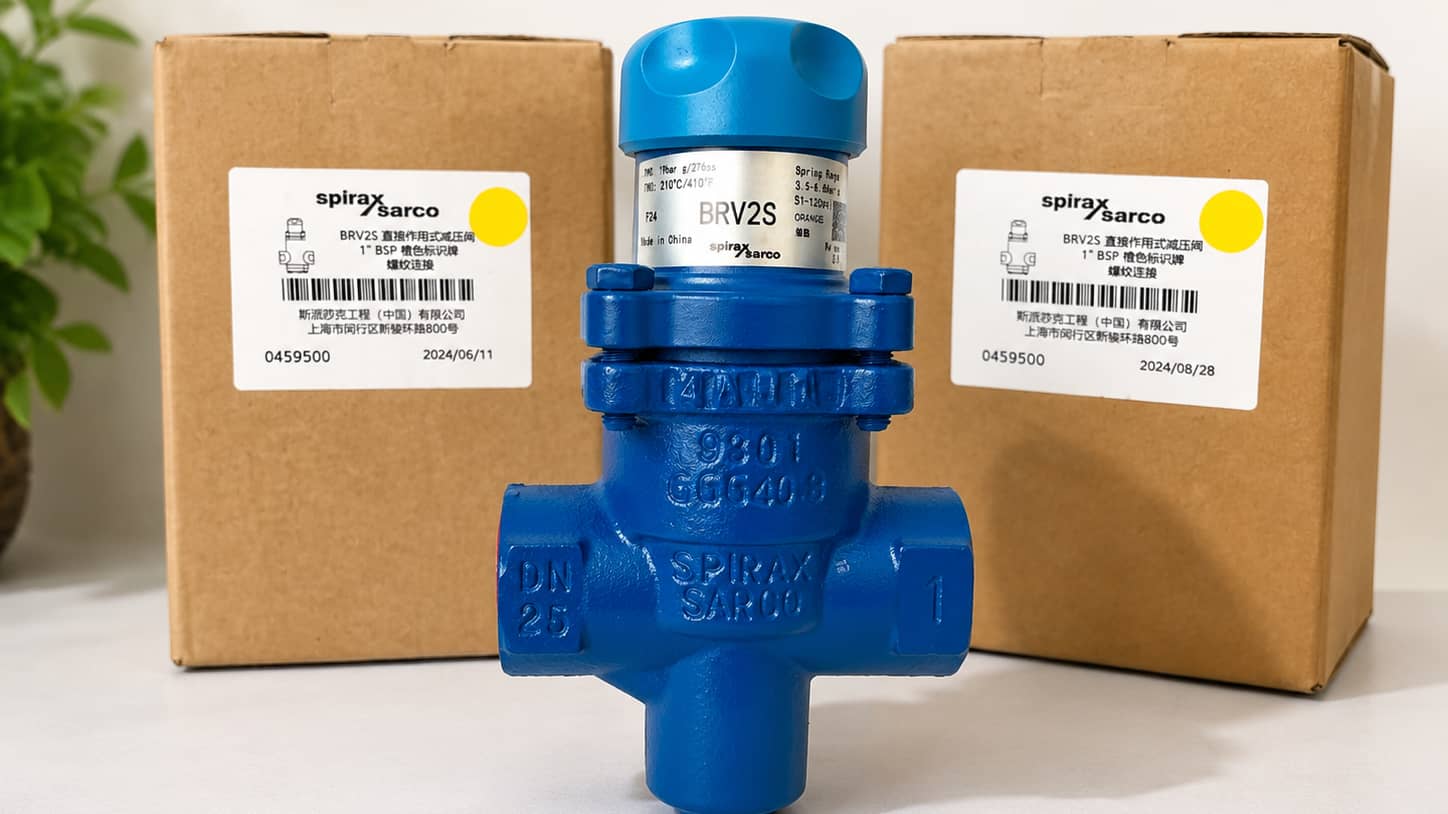

A BRV2S é posicionada como uma válvula redutora de pressão compacta de ação direta da Spirax Sarco para tarefas de vapor e ar comprimido onde os usuários já conhecem o modelo e precisam de um caminho mais claro para revisão de pro

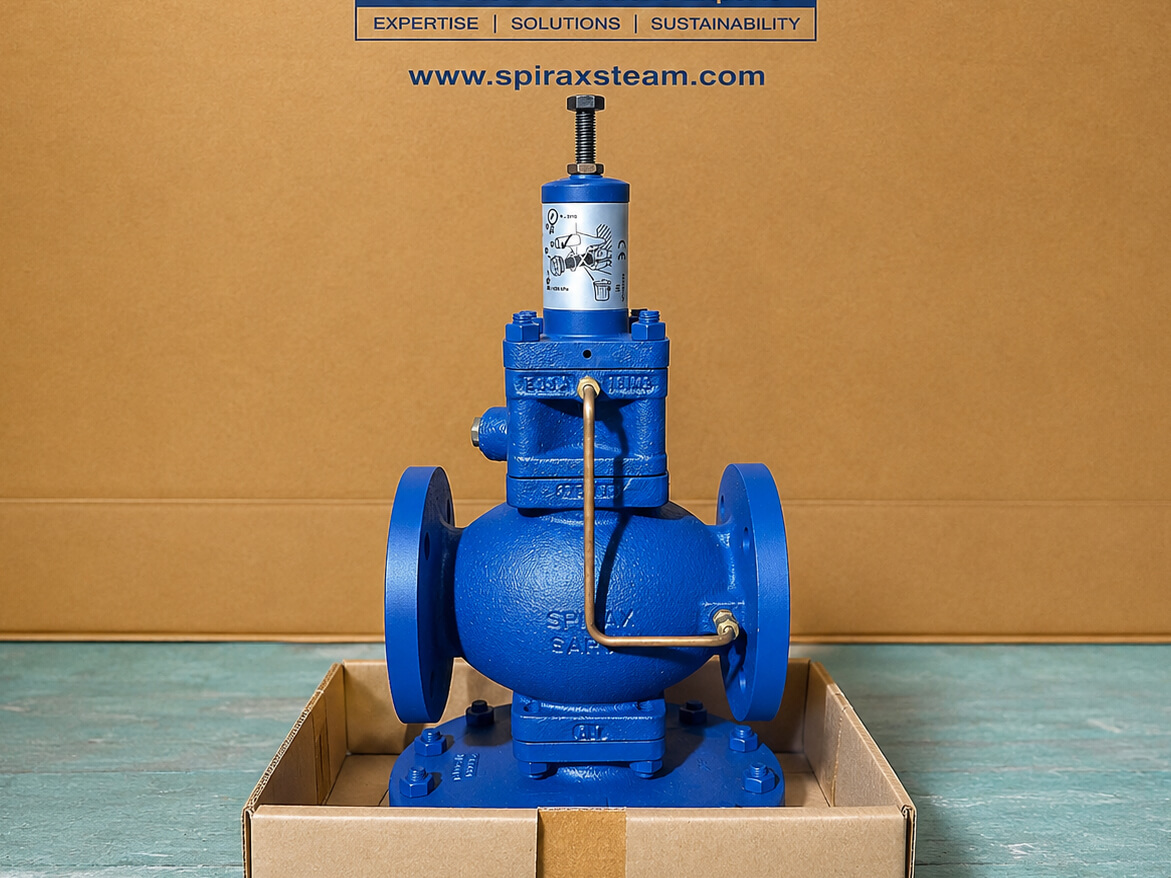

DP27 é uma válvula redutora de pressão pilotada Spirax Sarco com corpo em ferro dúctil. As fontes cobrem DP27, DP27E, DP27G, DP27GY, DP27R e DP27Y para revisão de modelo, substituição e consulta.

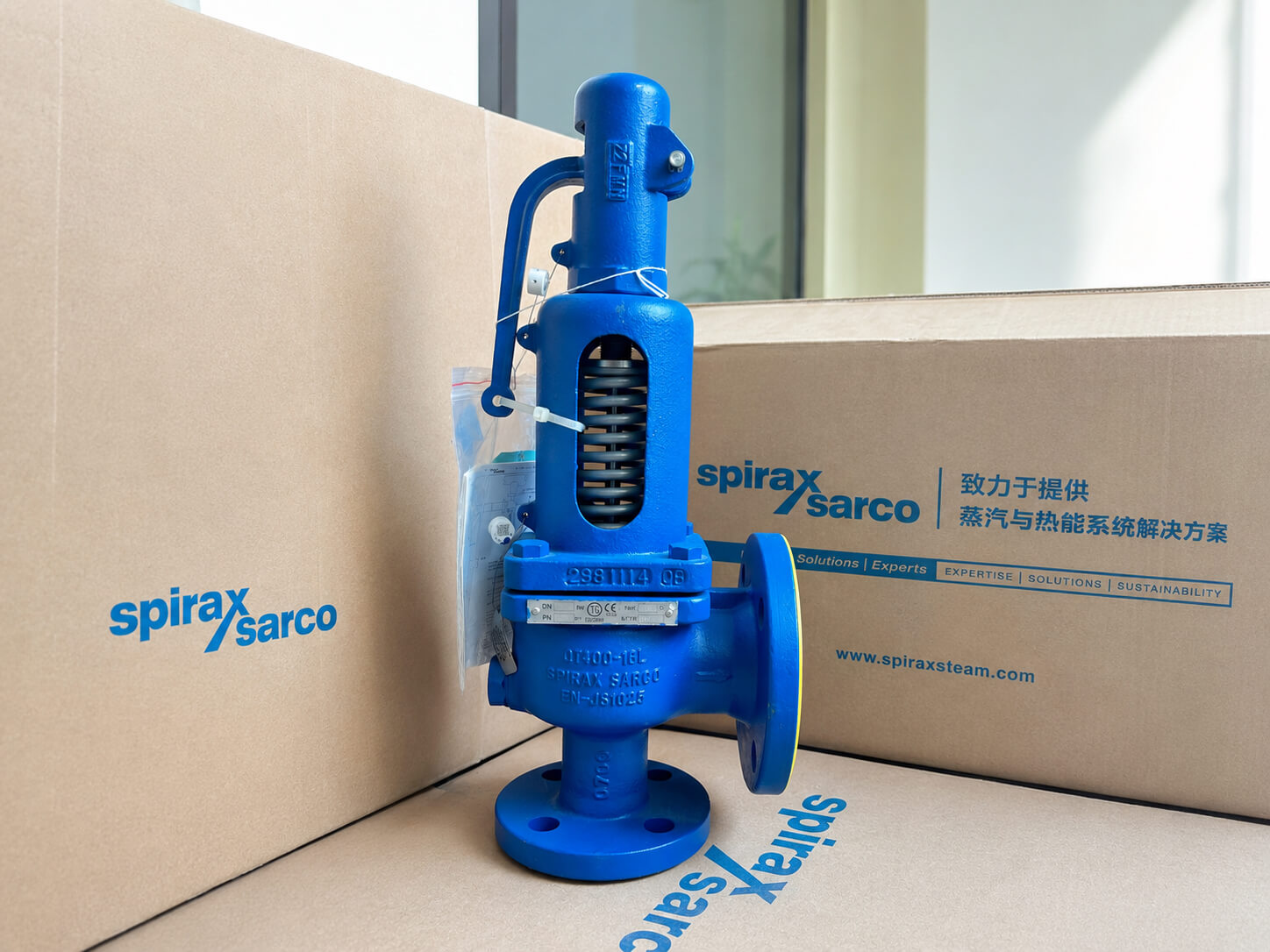

A válvula de segurança Spirax Sarco SV607DS é posicionada aqui como um modelo concreto de nível de código de pedido dentro da plataforma SV607 de ferro fundido dúctil para usuários que já conhecem o modelo e precisam de um caminho

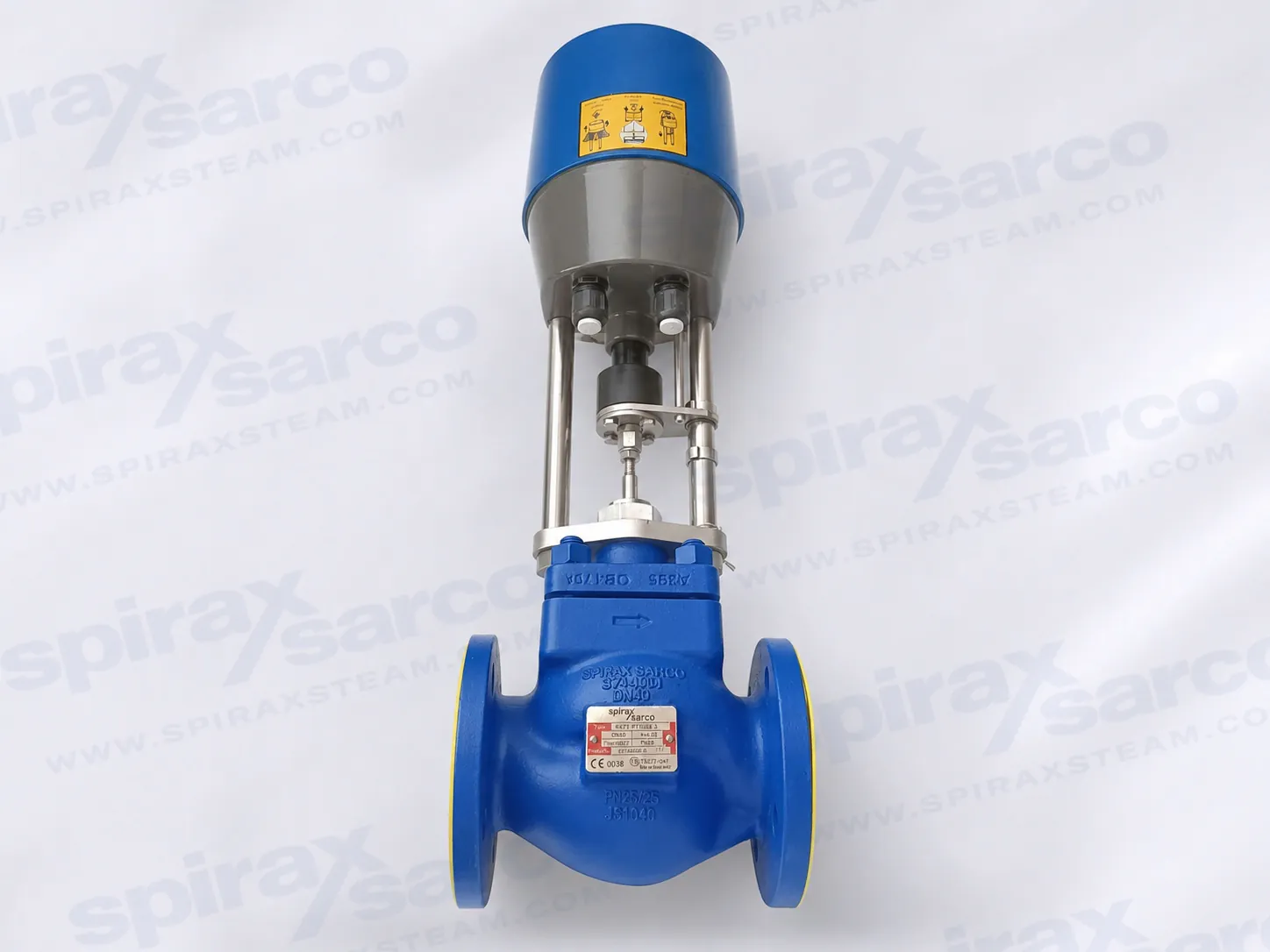

Válvula de controle Spira-trol em ferro fundido nodular, com característica de igual percentagem, para serviço de processo flangeado EN DN125 a DN200, com internos standard, de baixo ruído e anticavitação.

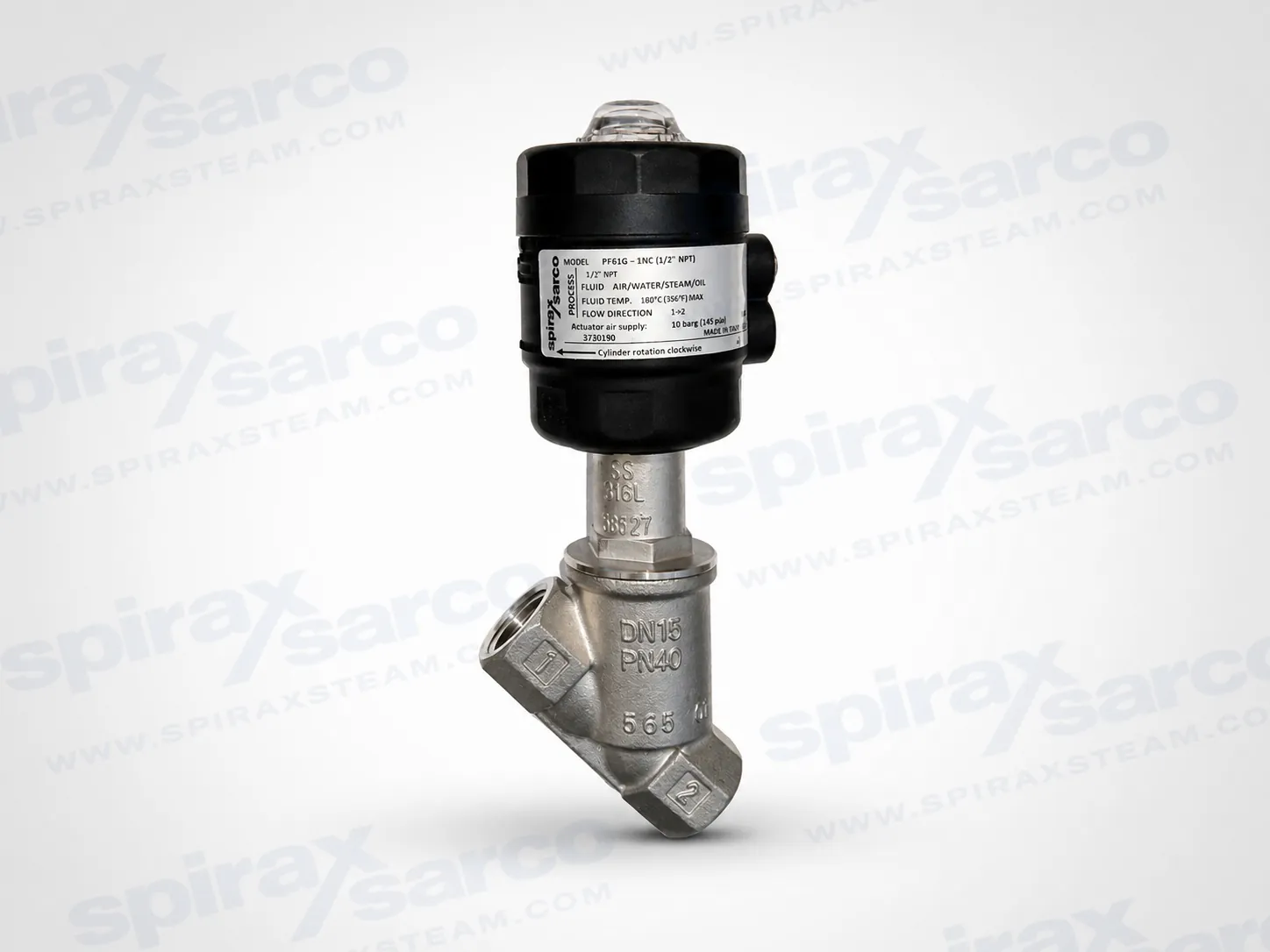

Válvula liga/desliga acionada por pistão pneumático de aço inoxidável com conexões parafusadas BSP ou NPT para serviços de vapor, água, ar, óleo e gás.

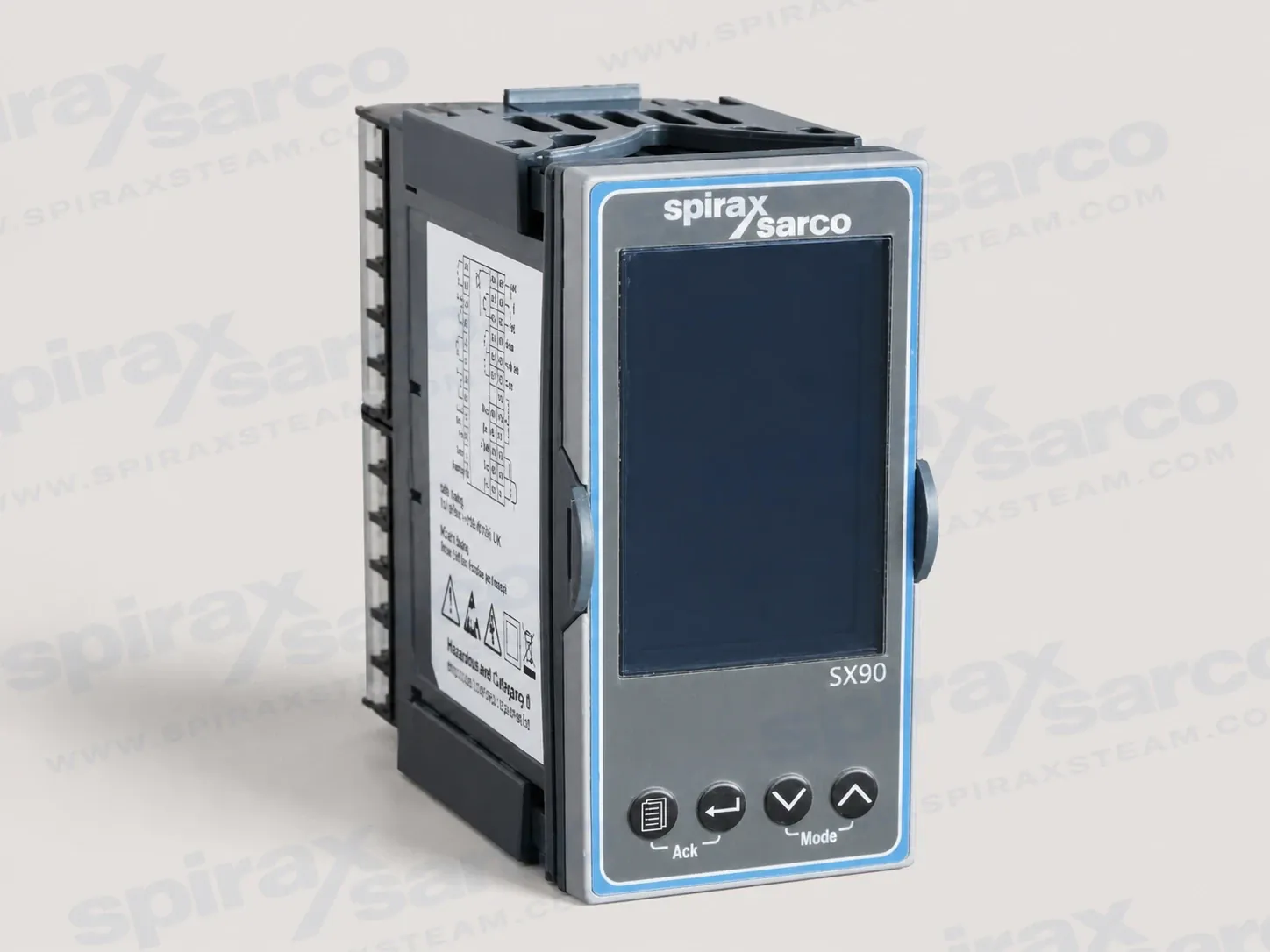

O Spirax Sarco SX90 é um controlador de processo PID com entradas universais, montado em painel de 1/8 DIN para controle industrial de temperatura e pressão, com saídas selecionáveis VMD, analógicas, de relé e lógicas.
O Spirax Sarco GS-X1 é um controlador PID programável compacto, de loop único e montagem em painel, com uma entrada de processo universal, saídas de controlo configuráveis e integração série ou Ethernet opcional para controlo térm

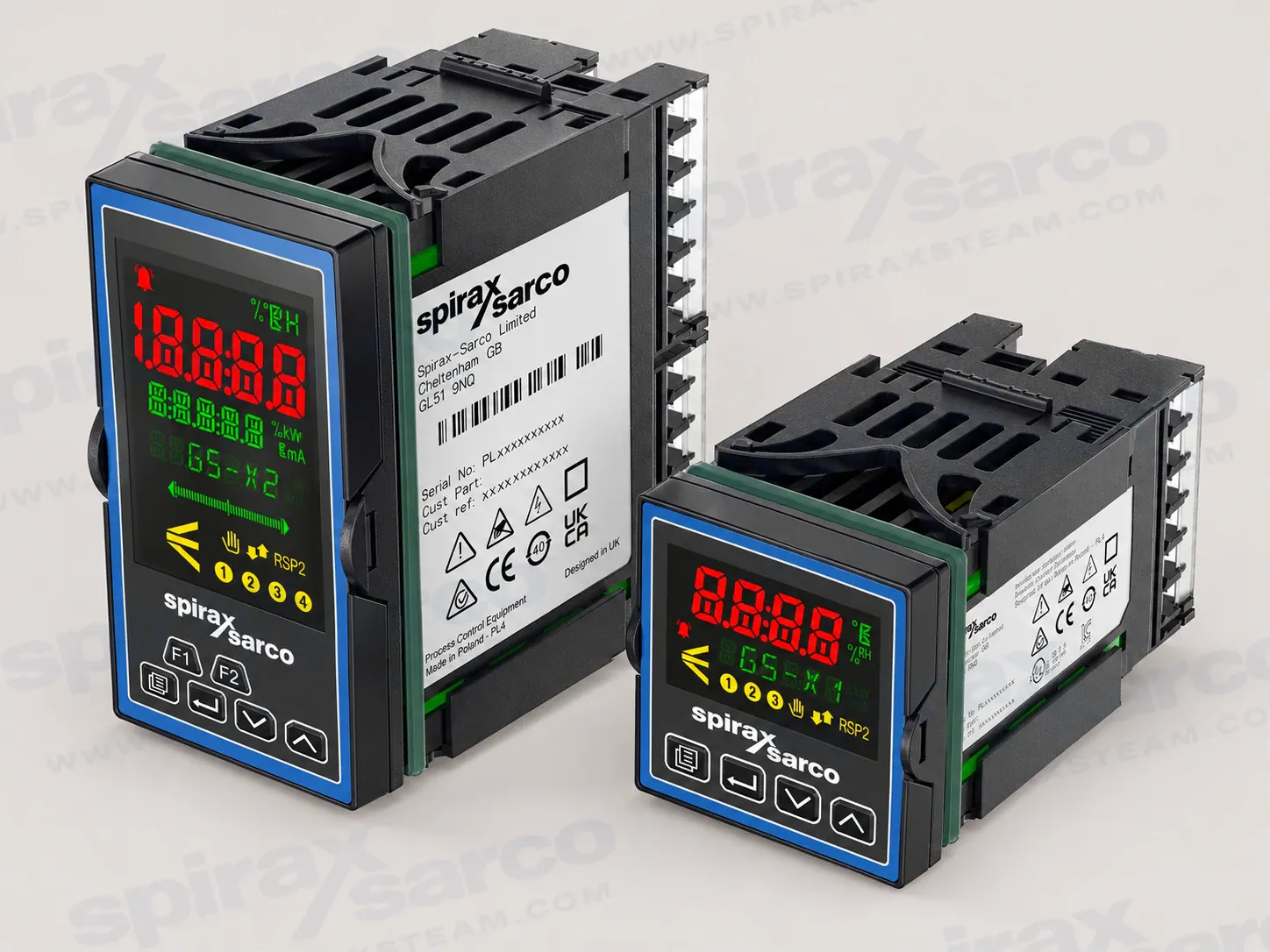

O GS-X2 é um controlador PID programável de painel, formato 1/8 DIN e malha única, com uma entrada universal de processo, uma segunda entrada opcional, E/S configuráveis, alimentação isolada de 24 Vcc para transmissor e comunicaçã

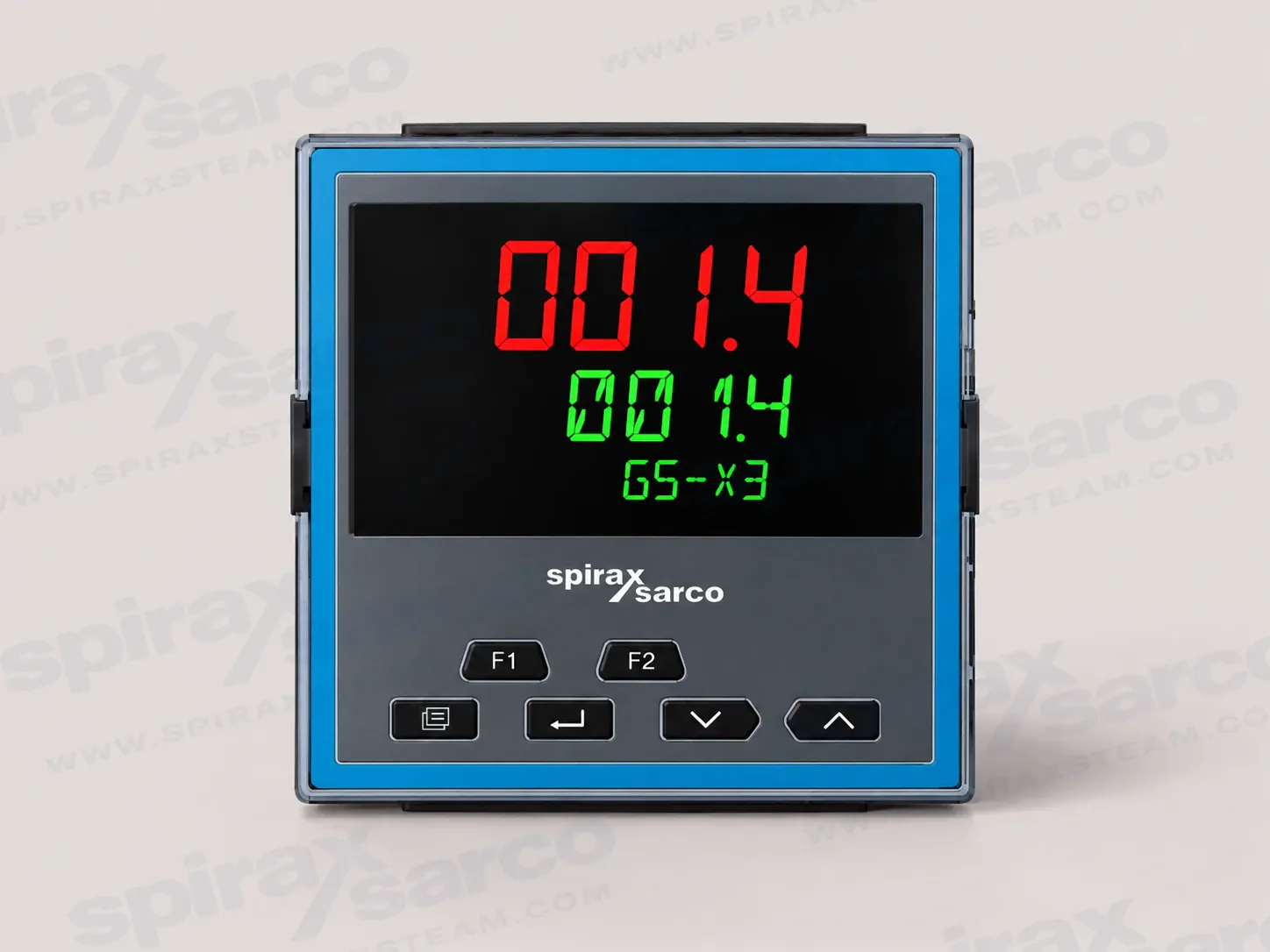

O GS-X3 é um controlador PID programável de painel, formato 1/4 DIN e malha única, com uma entrada de processo universal, uma segunda entrada opcional, E/S configuráveis, alimentação isolada de transmissores de 24 Vcc e comunicaçã
