Bẫy hơi nhiệt động TD42 dành cho hệ thống hơi áp suất cao
Spirax Sarco TD42 là bẫy hơi nhiệt động có thể bảo trì, dùng để loại bỏ nước ngưng khỏi hệ thống hơi trong khi giữ lại hơi theo các điều kiện vận hành được quy định trong tài liệu. Thân bằng thép không gỉ, các đầu nối ren và lưới lọc tích hợp khiến sản phẩm trở thành lựa chọn thiết thực khi cần bẫy có thể bảo dưỡng và đội ngũ lắp đặt cần tiếp cận lưới lọc cùng các bộ phận làm kín để kiểm tra hoặc vệ sinh.
Là một bẫy hơi nhiệt động, TD42 được thiết kế cho một nhiệm vụ kỹ thuật xác định, không phải để sử dụng không hạn chế với mọi loại lưu chất. Hướng dẫn lắp đặt chính thức xác định hơi, không khí và nước ngưng hoặc nước thuộc Nhóm 2 của Chỉ thị Thiết bị Áp lực là các nhóm lưu chất dự kiến. Nếu cân nhắc sử dụng lưu chất khác, phải kiểm tra với nhà sản xuất về khả năng tương thích vật liệu, áp suất, nhiệt độ và hậu quả của sự cố trước khi lựa chọn.
TD42 được thiết kế để làm gì
Bẫy hơi nhiệt động phản ứng theo sự khác biệt về đặc tính áp suất và nhiệt độ của nước ngưng và hơi. Khi vận hành, TD42 xả nước ngưng theo cơ chế xả mạnh ở nhiệt độ thấp hơn nhiệt độ bão hòa của hơi vài độ. Nguyên lý hoạt động này là lý do phải đưa việc bố trí đầu ra, độ an toàn khi xả và kiểm tra áp suất ngược vào quá trình đánh giá lựa chọn. Đặc tính xả đó rất quan trọng khi lập kế hoạch cho đầu ra: điểm xả phải an toàn, đồng thời đường ống xung quanh và nhân sự phải phù hợp với tiếng ồn, chuyển động và lưu chất nóng liên quan đến quá trình xả.
Bẫy phù hợp để thoát nước cho đường ống hơi chính và các nhiệm vụ loại bỏ nước ngưng khác nằm trong giới hạn áp suất, nhiệt độ, chênh áp và áp suất ngược của thiết bị. Thiết bị không thay thế cho van điều khiển, thiết bị giảm áp hoặc thiết bị an toàn. Hệ thống phía thượng lưu vẫn cần có thiết kế cách ly, bảo vệ và thoát nước ngưng phù hợp. Một bẫy được lựa chọn đúng chỉ là một phần của hệ thống hơi an toàn và hiệu quả.
Đối với các kỹ sư đánh giá phạm vi lựa chọn rộng hơn, hướng dẫn lựa chọn bẫy hơi cung cấp bối cảnh tổng quát hơn. Trang TD42 vẫn tập trung vào một mẫu thiết bị duy nhất và các điều kiện phải được kiểm tra trước khi đặt hàng.
Kết cấu có thể bảo dưỡng với bộ lọc tích hợp

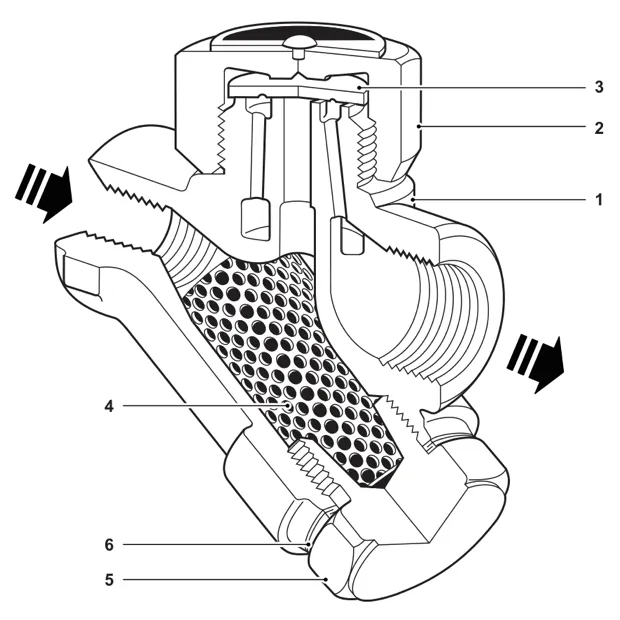

TD42 kết hợp thân bẫy và lưới lọc trong một cụm. Lưới tích hợp cung cấp một cấp lọc trước khu vực làm kín, trong khi nắp tháo được và nắp lưới lọc cho phép tiếp cận để bảo dưỡng theo kế hoạch. Cấu hình này hữu ích trong quá trình chạy thử và bảo trì vì có thể rút, vệ sinh hoặc thay thế lưới mà không cần coi toàn bộ bẫy là một thiết bị dùng một lần. Không nên nhầm lưới này với các bộ lọc và lưới lọc hơi riêng biệt được lắp ở vị trí khác trên đường ống; lưới TD42 là một phần của cụm bẫy.
Dữ liệu vật liệu chính thức xác định thép không gỉ cho các bộ phận chịu áp suất và bộ phận làm việc chính: ASTM A743 Grade CA 40 cho thân, AISI 416 cho nắp và nắp lưới lọc, BS 1449 420 S45 cho đĩa, ASTM A240 316L cho lưới lọc và BS 1449 304 S16 cho gioăng nắp lưới lọc. Các ký hiệu vật liệu này phải được lưu trong hồ sơ mua sắm và kiểm tra theo lưu chất thực tế cũng như môi trường hệ thống; chúng không phải là cơ sở để bỏ qua khả năng ăn mòn, nhiễm bẩn hoặc tương thích nhiệt độ.
Có thể cung cấp thêm nắp cách nhiệt bằng nhôm dưới dạng tùy chọn. Nắp này được thiết kế để giảm ảnh hưởng của tình trạng thất thoát nhiệt quá mức do gió, mưa hoặc nhiệt độ ngoài trời thấp. Van xả đáy tích hợp BDV1 hoặc BDV2 cũng có thể được lắp vào nắp lưới lọc, hoặc nắp có thể được chuẩn bị với đầu nối ren 3/8 inch theo tài liệu để lắp nút bịt phù hợp. Các tùy chọn phải được xác nhận tại thời điểm đặt hàng vì chúng ảnh hưởng đến cấu hình sau lắp đặt và không gian bảo trì cần thiết.
Phạm vi áp suất, nhiệt độ và áp suất ngược

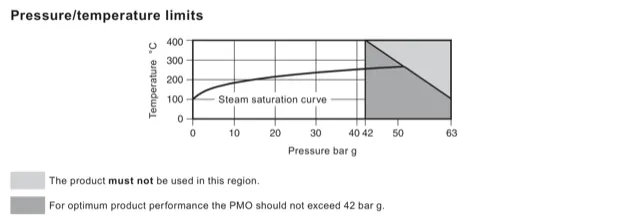

TD42 có điều kiện thiết kế thân PN63. Áp suất tối đa cho phép là 63 bar g tại 100 °C, trong khi nhiệt độ tối đa cho phép và nhiệt độ vận hành tối đa là 400 °C tại 42 bar g. Áp suất vận hành tối đa được khuyến nghị là 42 bar g. Các giá trị này là những giới hạn có điều kiện, không phải sự cho phép chung để vận hành ở mọi tổ hợp áp suất và nhiệt độ: phải đồng thời tuân thủ quan hệ áp suất/nhiệt độ và vùng cấm được tô bóng trong biểu đồ chính thức.
Nhiệt độ tối thiểu cho phép và nhiệt độ vận hành tối thiểu theo tài liệu là 0 °C. Thông tin kỹ thuật khuyến nghị tham vấn đối với nhiệt độ vận hành thấp hơn. Chênh áp vận hành tối thiểu để thiết bị hoạt động ổn định là 0.25 bar g. Chênh áp là áp suất dùng để đẩy nước ngưng qua bẫy, vì vậy phải kiểm tra tại điểm vận hành thực tế, bao gồm cả điều kiện khởi động và tải thấp.
Áp suất ngược cũng quan trọng không kém. Áp suất ngược vận hành tối đa không được vượt quá 80% áp suất thượng lưu trong bất kỳ điều kiện vận hành nào; nếu vượt quá tỷ lệ đó, bẫy có thể không đóng được. Việc kiểm tra này phải bao gồm ống góp hồi, các bẫy khác xả vào hệ thống hồi, độ nâng, ảnh hưởng của van điều khiển và mọi hạn chế ở phía hạ lưu. Dữ liệu kỹ thuật cũng nêu rõ sản phẩm an toàn khi sử dụng trong điều kiện chân không hoàn toàn và có áp suất thử thủy lực nguội tối đa theo thiết kế là 95 bar g. Không được nhầm giới hạn thử thủy lực với áp suất vận hành cho phép.
Lựa chọn bẫy hơi Spirax Sarco TD42: kích cỡ và nhiệm vụ
Đối với phạm vi TD42 được đề cập ở đây, các kích cỡ danh nghĩa theo tài liệu là 3/8 inch, 1/2 inch và 3/4 inch. Đầu nối là loại ren BSP T Rp (ISO 7-1) hoặc NPT. Chọn kích cỡ dựa trên tải nước ngưng thực tế và chênh áp khả dụng, sau đó xác nhận tiêu chuẩn ren đã chọn phù hợp với đường ống, phụ kiện và thông lệ địa phương. Đây là yếu tố cốt lõi khi xác định kích cỡ bẫy hơi: chỉ riêng kích cỡ đầu nối danh nghĩa không xác định được công suất hoặc mức độ phù hợp.
Trước khi phát hành đơn hàng, hãy ghi lại áp suất đầu vào bình thường và tối đa, áp suất khởi động, nhiệt độ vận hành và tối đa, chênh áp tối thiểu, áp suất ngược dự kiến, tải nước ngưng, lưu chất sử dụng, tiêu chuẩn đầu nối và cấu hình xả. Đồng thời kiểm tra xem có cần tùy chọn cách nhiệt hoặc bố trí xả đáy hay không, có cần van một chiều phía hạ lưu hay không và có đủ khoảng trống để tháo nắp cùng lưới lọc hay không. Do đó, việc lựa chọn Spirax Sarco TD42 phải được đánh giá theo toàn bộ điều kiện vận hành trước khi chốt các tùy chọn đầu nối.
Lắp đặt bẫy hơi TD42 và tích hợp hệ thống

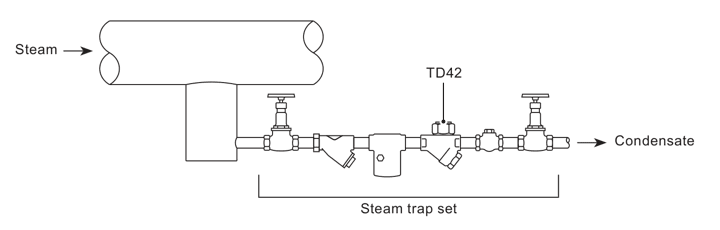

TD42 được thiết kế để lắp đặt với cụm bẫy nằm trên mặt phẳng ngang và nắp ở phía trên. Hướng dẫn lắp đặt ưu tiên bố trí một đoạn ống tụ ngắn trước bẫy. Các van cách ly ở phía thượng lưu và hạ lưu cho phép kiểm tra, vệ sinh hoặc thay thế bẫy một cách an toàn. Mở các van này từ từ cho đến khi đạt điều kiện vận hành bình thường, sau đó kiểm tra rò rỉ và hoạt động chính xác.
Khi nước ngưng xả vào đường hồi kín, nên sử dụng van một chiều phía hạ lưu ở nơi có thể xảy ra dòng hồi hoặc áp suất ngược; hãy xem xét một van một chiều hơi phù hợp với yêu cầu của đường hồi đó. Khi xả ra khí quyển, đầu xả phải kết thúc tại vị trí an toàn; hướng dẫn lắp đặt cảnh báo rằng lưu chất xả ra có thể ở 100 °C. Khuyến nghị sử dụng bộ khuếch tán hơi cho trường hợp xả ra khí quyển, đồng thời có thể cân nhắc kính quan sát hoặc hệ thống Spiratec khi cần kiểm tra điều kiện vận hành. Kính quan sát phải được đặt cách bẫy có cơ chế xả mạnh ít nhất 1 m về phía hạ lưu.
Đặc tính xả và hướng lắp ngang phải được đưa vào quá trình đánh giá đường ống, không được để đến giai đoạn lắp đặt cuối cùng. Không đỡ bẫy bằng cách cưỡng ép đường ống vào vị trí thẳng hàng và phải tính đến ứng suất bên ngoài do hệ thống kết nối gây ra. Đơn vị lắp đặt vẫn chịu trách nhiệm giảm các ứng suất đó và cung cấp lối tiếp cận an toàn, hệ thống chiếu sáng, phương tiện nâng hạ và thiết bị bảo hộ.
Khả năng tiếp cận để bảo trì và các bước kiểm tra khi đặt hàng
Đối với việc bảo trì bẫy hơi TD42, có thể hoàn tất công việc bảo dưỡng khi bẫy vẫn nằm trên đường ống sau khi đã cách ly các đường cấp và hồi, xả áp suất ra khí quyển một cách an toàn và để sản phẩm nguội. Các bề mặt tiếp giáp giữa thân và nắp phải sạch trong quá trình lắp lại. Hướng dẫn khuyến nghị sử dụng phụ tùng thay thế chính hãng, gioăng mới khi cần, dụng cụ phù hợp và thiết bị bảo hộ thích hợp. Sau khi bảo dưỡng, mở từ từ các van cách ly và kiểm tra rò rỉ.

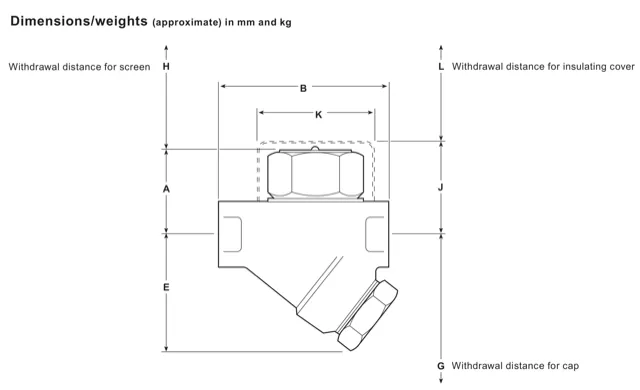

Chừa đủ khoảng trống theo các khoảng cách rút lưới, nắp và nắp tùy chọn được thể hiện trên bản vẽ kích thước. Không sử dụng kìm ống Stillson hoặc dụng cụ tương tự trên nắp vì có thể gây biến dạng. Phải thay đĩa khi bảo dưỡng cụm làm kín; nếu rà các bề mặt làm kín của thân, tổng lượng kim loại bị loại bỏ không được vượt quá 0.25 mm. Mô-men siết chính xác và mỡ chống kẹt chịu nhiệt cao hoặc mỡ molybdenum disulphide theo quy định là một phần của quy trình bảo trì, không phải các chi tiết hoàn thiện tùy chọn.
Các yêu cầu về chứng nhận hoặc kiểm định phải được nêu tại thời điểm đặt hàng. Báo cáo Thử nghiệm Điển hình của nhà sản xuất được cung cấp cho sản phẩm khi có yêu cầu. Vì vậy, một yêu cầu báo giá chính xác phải bao gồm mẫu thiết bị, kích cỡ danh nghĩa, đầu nối BSP hoặc NPT, nhiệm vụ vận hành, các tùy chọn bổ sung, yêu cầu chứng nhận và cấu hình xả. Thông tin này cho phép kiểm tra cấu hình cuối cùng theo các giới hạn kỹ thuật và lắp đặt của TD42 trước khi đưa vào sử dụng.
Tóm tắt lựa chọn TD42
- Bẫy hơi nhiệt động có thể bảo trì, tích hợp lưới lọc và các đầu nối thân dạng ren.
- Các kích cỡ mục tiêu 3/8 inch, 1/2 inch và 3/4 inch với đầu nối BSP T Rp (ISO 7-1) hoặc NPT.
- Điều kiện thiết kế thân PN63, áp suất vận hành tối đa được khuyến nghị là 42 bar g và nhiệt độ vận hành tối đa là 400 °C tại 42 bar g.
- Chênh áp vận hành tối thiểu để thiết bị hoạt động ổn định là 0.25 bar g và áp suất ngược tối đa là 80% áp suất thượng lưu.
- Lắp cụm bẫy theo phương ngang với nắp ở phía trên, có phương tiện cách ly để bảo dưỡng và bảo vệ chống dòng chảy ngược khi hệ thống hồi yêu cầu.
Spirax Sarco TD42 phải được xác định thông số kỹ thuật dựa trên toàn bộ điều kiện vận hành, không chỉ dựa trên mã danh mục. Các bảng kỹ thuật và hướng dẫn lắp đặt sau đây lưu giữ các giới hạn chi tiết, kích thước, vật liệu, điều kiện an toàn và trình tự bảo dưỡng cần thiết để hoàn tất việc kiểm tra đó. Đối với yêu cầu báo giá Spirax Sarco TD42, việc lưu dữ liệu vận hành và tiêu chuẩn đầu nối cùng với tham chiếu mẫu thiết bị sẽ giúp quá trình đánh giá cuối cùng đáng tin cậy hơn.
