Bẫy hơi phao cầu bằng thép không gỉ FT46

FT46-BALL-FLOAT-STEAM-TRAP

Bẫy hơi phao cầu bằng thép không gỉ FT46

FT46 là bẫy hơi phao cầu bằng thép không gỉ austenit, có xả khí tự động, kết nối mặt bích tích hợp và các tùy chọn DN15–DN50 cho chênh áp được công bố đến 32 bar.

Bẫy hơi phao cầu bằng thép không gỉ FT46

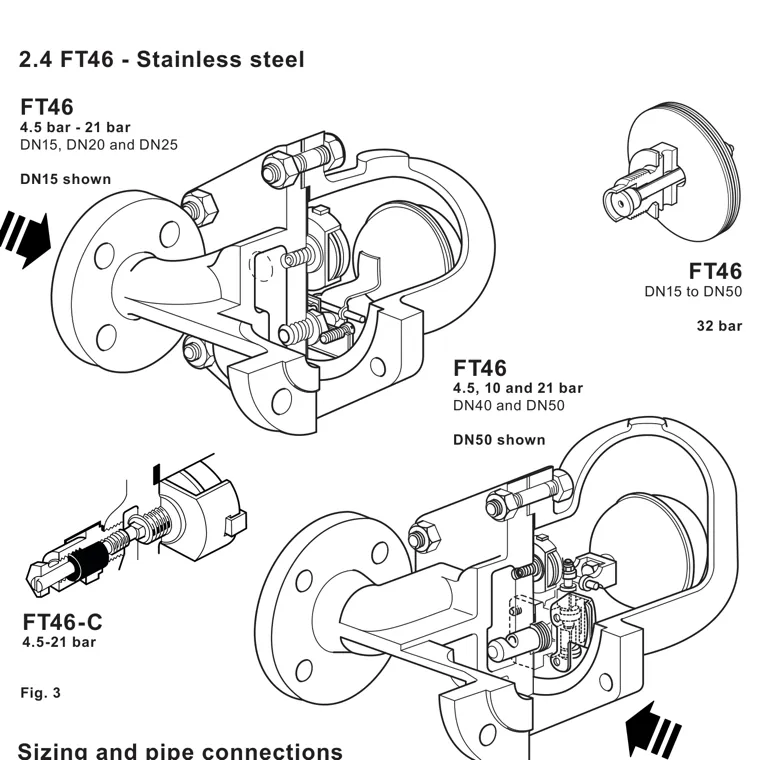

Kết cấu bẫy hơi phao cầu bằng thép không gỉ FT46 và tùy chọn giải phóng khóa hơi FT46-C
Các biến thể kết cấu FT46 được thể hiện trong hướng dẫn lắp đặt chính thức, bao gồm các bố trí DN15, DN50 và FT46-C.

Spirax Sarco FT46 là bẫy hơi phao cầu bằng thép không gỉ austenit dùng để xả nước ngưng liên tục trong hệ thống hơi. Sản phẩm kết hợp thân có mặt bích tích hợp, các chi tiết bên trong làm việc bằng thép không gỉ và bộ xả khí tự động tích hợp trong một cụm có thể bảo trì. Dải kích thước được công bố gồm DN15, DN20, DN25, DN40 và DN50, với các cấp chênh áp từ 4.5 bar đến 32 bar. FT46 là lựa chọn thực tế cho nơi cần loại bỏ nước ngưng ngay khi hình thành, xả khí khi khởi động và yêu cầu bẫy chịu được môi trường công nghệ khắc nghiệt bằng thép không gỉ.

Sản phẩm dành cho kỹ sư lựa chọn một điểm xả hoàn chỉnh thay vì chỉ chọn riêng một phụ kiện theo kích thước danh nghĩa. Lựa chọn đúng phụ thuộc vào tải nước ngưng, áp suất đầu vào, áp suất ngược, chênh áp khả dụng, tiêu chuẩn kết nối, nhiệt độ, hướng dòng chảy và hướng của điểm xả. Cấp áp suất và kích thước phải được chọn đồng thời: ví dụ, tùy chọn FT46-14 được công bố chỉ giới hạn ở DN15, DN20 và DN25, trong khi các cấp 4.5 bar, 10 bar, 21 bar và 32 bar được thể hiện cho các nhóm kích thước tương ứng. Thông tin kỹ thuật bên dưới giữ rõ các điều kiện này thay vì coi tên model là một cấp định mức chung duy nhất. Với công việc thay thế cần kiểu kết nối khác, hãy so sánh trang bẫy hơi phao cầu FT14 đã công bố để xem các tùy chọn ren hoặc mặt bích và dải cấp áp suất được tài liệu hóa. Khi kết cấu thép không gỉ và giới hạn lắp đặt là yếu tố quyết định, trang bẫy hơi phao cầu bằng thép không gỉ FTGS14 đã công bố cung cấp một hướng so sánh riêng theo model; không model nào trong hai model này là biến thể FT46.

Xả liên tục với loại bỏ khí tự động

Bẫy phao cầu phản ứng với sự khác biệt về khối lượng riêng giữa nước ngưng nóng và hơi. Khi khởi động, bộ xả khí nhiệt mở để khí có thể đi vòng qua van chính và thoát khỏi hệ thống. Điều này giảm hiện tượng kẹt khí trong lúc hệ thống gia nhiệt. Khi nước ngưng nóng đến buồng bẫy, bộ xả khí đóng và phao nâng lên. Chuyển động của phao được truyền qua cơ cấu đòn bẩy đến van chính, cho phép xả nước ngưng liên tục ngay khi hình thành. Khi hơi đến buồng, phao hạ xuống và van chính đóng. Kết quả là chu kỳ xả bám theo tải thay vì chờ một lượng nước ngưng tích tụ.

Kiểu vận hành này hữu ích trên thiết bị truyền nhiệt, nhà máy công nghệ và các điểm phân phối hơi, nơi nước ngưng đọng có thể làm giảm truyền nhiệt, gây sai lệch điều khiển nhiệt độ hoặc góp phần tạo búa nước. Bẫy cũng phản ứng với tải thay đổi mà không cần tín hiệu điện. Cụm xả khí không phải phụ kiện phụ: nó ảnh hưởng đến hành vi khởi động và khả năng nhiệt độ, vì vậy phải được xác nhận theo biến thể áp suất đã chọn. Hướng dẫn lắp đặt hiện hành chỉ định capsule BP99/32 cho các biến thể 4.5–21 bar và bộ xả khí lưỡng kim là tiêu chuẩn cho biến thể 32 bar. Có thể yêu cầu phần tử lưỡng kim cho các biến thể khác, tùy theo các hạn chế được công bố.

Kết cấu thép không gỉ cho dịch vụ hơi mặt bích

Thân và nắp FT46 được công bố bằng thép không gỉ austenit; phao, đòn bẩy, bộ xả khí, giá đỡ và các chi tiết làm việc liên quan cũng bằng thép không gỉ. Bảng dữ liệu kỹ thuật chính xác còn ghi các cấp vật liệu của chi tiết và sự khác nhau giữa cơ cấu DN15–DN25 với cơ cấu DN40/DN50 có bố trí bảo vệ đầu vào. Kết cấu này tạo nền tảng chắc chắn cho các ứng dụng yêu cầu bề mặt tiếp xúc lưu chất và bề mặt bên trong bằng thép không gỉ, nhưng vật liệu vẫn phải được kiểm tra theo thành phần hóa học thực tế của nước ngưng, chế độ vệ sinh và môi trường nhà máy.

Kết nối là mặt bích tích hợp. Kiểu tiêu chuẩn là EN 1092 PN40 với kích thước face-to-face theo EN 26554 Series 1. Mặt bích ASME B16.5 Class 150 và Class 300 có sẵn dưới dạng tùy chọn được công bố, với lỗ ren UNC cho bu lông mặt bích. Dấu trên thân xác định hướng dòng chảy. Khi nhìn vào thân, dòng DN15 to DN25 đi từ trái sang phải; DN40 và DN50 đi từ phải sang trái. Hướng phụ thuộc kích thước này rất quan trọng khi lập kế hoạch thay thế trên đường ống hiện hữu: chỉ dựa vào kiểu mặt bích không đủ xác nhận đường ống đã lắp phù hợp.

Có thể bảo trì bẫy mà không làm ảnh hưởng đường ống khi hệ thống lắp đặt có cách ly an toàn và đủ không gian tiếp cận nắp. Tính năng này giảm việc mở đường ống trong bảo trì định kỳ, nhưng không loại bỏ yêu cầu cách ly áp suất, xả an toàn lưu chất bị giữ và chờ kim loại nguội. Phần lắp đặt và bảo trì bên dưới nêu các biện pháp phòng ngừa, quy trình chi tiết và mô-men siết chi phối công việc.

Chọn áp suất và bố trí bộ xả khí

Dữ liệu FT46 hiện hành trong hướng dẫn lắp đặt xác định điều kiện thiết kế thân PN40, áp suất tối đa cho phép 40 bar g tại 100 °C và nhiệt độ tối đa cho phép 400 °C tại 27.4 bar g. Đối với hơi bão hòa, áp suất vận hành tối đa là 32 bar g tại 239 °C. Nhiệt độ tối thiểu cho phép là -10 °C và nhiệt độ vận hành tối thiểu là 0 °C; các nhiệm vụ ở nhiệt độ thấp hơn cần được xác nhận. Các giá trị này là giới hạn có điều kiện, không phải các mục tiêu độc lập. Biểu đồ áp suất-nhiệt độ, cấp kết nối, loại bộ xả khí và điểm làm việc thực tế phải được kiểm tra như một lựa chọn thống nhất.

Đối với các cấp áp suất, chênh áp tối đa là FT46-4.5 ở 4.5 bar, FT46-10 ở 10 bar, FT46-14 ở 14 bar chỉ cho DN15–DN25, FT46-21 ở 21 bar và FT46-32 ở 32 bar. DN40 và DN50 bị giới hạn ở các tùy chọn thể hiện trong bảng kỹ thuật. Sản phẩm được công bố an toàn trong điều kiện chân không hoàn toàn. Áp suất thử thủy lực nguội tối đa là 60 bar g, nhưng không được để một bẫy hoàn chỉnh có lắp cơ cấu bên trong chịu quá 48 bar g. Không được dùng lại giới hạn thử nguội làm định mức vận hành.

Đối với hơi quá nhiệt, capsule BP99/32 được công bố cho độ quá nhiệt 150 °C tại 0 bar g, giảm xuống 50 °C tại 32 bar g. Bộ xả khí lưỡng kim nâng khả năng chịu quá nhiệt lên trên 400 °C trong các điều kiện được hướng dẫn thể hiện và có giới hạn vận hành riêng 400 °C tại 27.4 bar g. Phiên bản van kim điều chỉnh bằng tay, ký hiệu FT46-C, bổ sung chức năng giải phóng khóa hơi cho bộ xả khí tiêu chuẩn. Bố trí giải phóng khóa hơi và bộ xả khí lưỡng kim không thể dùng cùng nhau, vì vậy phải xác định chiến lược xả khí và xử lý khóa hơi trước khi đặt hàng.

Giá trị kỹ thuật của FT46

Lợi ích chính của Spirax Sarco FT46 là sự kết hợp giữa xả liên tục, loại bỏ khí khởi động tự động, kết cấu thép không gỉ và khả năng bảo trì dạng mặt bích. Xả liên tục có giá trị khi bộ trao đổi nhiệt, áo gia nhiệt, coil hoặc bình công nghệ cần loại bỏ nước ngưng ngay để duy trì diện tích truyền nhiệt. Xả khí tự động giúp thiết bị nóng lên mà không để lại túi khí không ngưng trong không gian hơi. Mặt bích tích hợp tạo chiều dài face-to-face xác định và giúp cách ly, bảo trì van dễ dàng trên đường ống được bố trí đúng.

Model này cũng phù hợp với chương trình lắp đặt coi trọng khả năng tiếp cận chi tiết. Khoảng cách rút nắp để bảo trì trong hướng dẫn lắp đặt tối đa là 200 mm. Nên lắp bẫy gần điểm xả nhất có thể, với một đoạn ống rơi ngắn, thường là 150 mm, ngay trước bẫy. Khuyến nghị lắp lưới lọc ở phía trước để bảo vệ cơ cấu khỏi cặn đường ống. Khi nước ngưng xả vào hệ thống hồi có áp suất ngược, van một chiều phía sau bẫy ngăn không gian hơi bị ngập khi áp suất đầu vào giảm hoặc hơi bị ngắt.

Các lợi ích này phụ thuộc vào bố trí đúng. Bẫy lắp quá xa thiết bị có thể bị khóa hơi, khiến hơi chiếm đường ống nối và ngăn nước ngưng đến buồng phao. Tùy chọn FT46-C có thể tạo đường bypass có kiểm soát để giải phóng khóa hơi trong các ứng dụng xi lanh tốc độ thấp và nhiệm vụ tương tự phù hợp. Ứng dụng xi lanh tốc độ cao có thể cần bypass ngoài riêng vì van kim điều chỉnh không xử lý được lưu lượng blow-through lớn hơn được mô tả trong hướng dẫn lắp đặt. Sự khác biệt này thuộc phạm vi xem xét ứng dụng, không phải giả định mặc định rằng mọi FT46 đều cần tùy chọn C.

Giới hạn ứng dụng và kiểm tra lựa chọn

Hướng dẫn lắp đặt mô tả sản phẩm dùng cho hơi, không khí hoặc nước/nước ngưng trong phạm vi Group 2 áp dụng. Trước khi chọn, kiểm tra lưu chất, khả năng tương thích vật liệu, áp suất tối đa và tối thiểu, nhiệt độ tối đa và tối thiểu, chênh áp tại bẫy và mọi áp suất ngược trên đường hồi. Cân nhắc khả năng hệ thống tạo búa nước, độ an toàn của xả, nhu cầu bảo vệ van lộ thiên khỏi đóng băng và vị trí van có cho phép nhân viên bảo trì làm việc an toàn hay không. Nếu nhiệm vụ vẫn ở giai đoạn chọn dòng sản phẩm, hãy so sánh dòng bẫy hơi phao cầu được công bố trước khi chốt kết nối và cấp áp suất FT46.

FT46 phải được lắp theo hướng đánh dấu trên thân, với tay phao nằm trong mặt phẳng ngang để phao nâng hạ theo phương thẳng đứng. Hướng thân và nhãn máy phải đọc đúng khi lắp đặt hoàn tất. Cấu hình FT46 tiêu chuẩn mô tả ở đây là nằm ngang với hướng dòng phụ thuộc kích thước; không bổ sung biến thể đứng vào trang model đơn này nếu chưa có nguồn riêng cho sản phẩm được xác minh. Khối lắp đặt đầy đủ giữ nguyên các yêu cầu an toàn và hướng lắp từ nguồn.

Khi so sánh vật liệu hoặc cấp áp suất, chỉ dùng trang lựa chọn FT43 đã công bố như một hướng so sánh tách biệt rõ ràng; FT43 không thuộc FT46 và kết cấu gang của FT43 không được thay cho đặc tính thép không gỉ. Để có lựa chọn rộng hơn về nguyên lý xả, xem dải bẫy hơi và hướng dẫn lựa chọn bẫy hơi liên quan. Các liên kết hỗ trợ quyết định lựa chọn trong khi FT46 vẫn là nhận diện sản phẩm duy nhất của trang này.

Kích thước, bảo trì và đặt hàng

Bảng dữ liệu FT46 chính xác ghi khối lượng xấp xỉ 10.8 kg cho DN15 và DN20, 15.0 kg cho DN25, 33.0 kg cho DN40 và 43.0 kg cho DN50. Nên dùng bảng kích thước trong phần kỹ thuật để bố trí và lập kế hoạch nâng hạ, đồng thời chừa khoảng hở thông thường cho gioăng, bu lông và đường ống xung quanh. Thân, nắp, bộ xả khí và cụm van chính là các bộ phận bảo trì trong hệ thống được tài liệu hóa. DN15–DN25 dùng cụm van chính có phao, trong khi DN40 và DN50 dùng cụm van chính riêng cùng bố trí phao/đòn bẩy với các chi tiết tấm chắn đầu vào được chỉ định.

Trước khi phát hành yêu cầu báo giá, hãy nêu cấp áp suất FT46, kích thước danh nghĩa, tiêu chuẩn mặt bích, bố trí bộ xả khí, yêu cầu giải phóng khóa hơi FT46-C và mọi đầu nối đường cân bằng hoặc vòi xả được yêu cầu khi đặt hàng. Nêu hướng lắp đặt và chừa không gian rút nắp cần thiết cho bảo trì. Bảng giá hiện tại có các dòng phụ tùng nhắc đến dòng sản phẩm này nhưng không có dòng hoàn chỉnh chính xác cho FT46, vì vậy trang này cố ý không hiển thị bộ chọn thông số suy ra từ bảng giá. Chỉ báo giá Spirax Sarco FT46 sau khi xác nhận cấu hình thực tế của bộ hoàn chỉnh.

Tóm tắt lựa chọn FT46

  • Bẫy hơi phao cầu bằng thép không gỉ austenit với các chi tiết làm việc bên trong bằng thép không gỉ và bộ xả khí tự động tích hợp.
  • Kích thước DN15, DN20, DN25, DN40 và DN50 có mặt bích tích hợp, kết nối tiêu chuẩn EN 1092 PN40 và tùy chọn ASME Class 150/300.
  • Xả nước ngưng liên tục, loại bỏ khí khi khởi động và tiếp cận bảo trì trên đường ống khi đường ống được cách ly an toàn.
  • Các cấp chênh áp FT46-4.5, -10, -14, -21 và -32, được chọn cùng kích thước và điều kiện vận hành.
  • Capsule BP99/32, bộ xả khí lưỡng kim và bố trí giải phóng khóa hơi FT46-C, tuân theo các giới hạn tương thích được công bố.
  • Xác nhận hướng dòng, giới hạn áp suất-nhiệt độ, tải nước ngưng, áp suất ngược đường hồi, lưới lọc, van một chiều và khả năng tiếp cận bảo trì trước khi đặt hàng.

Phạm vi của thông tin kỹ thuật này

Phần kỹ thuật này giữ lại thông tin FT46 đã xác minh từ bảng dữ liệu FT46 chính xác và các trang FT46 hiện hành của hướng dẫn lắp đặt. Phần này bao phủ DN15 to DN50, các cấp áp suất được công bố và tùy chọn FT46-C. Dữ liệu của các model liền kề trong tài liệu nguồn dùng chung được cố ý loại trừ.

Mô tả sản phẩm và kết nối

FT46 là bẫy hơi phao cầu bằng thép không gỉ austenit với các chi tiết làm việc bên trong bằng thép không gỉ và bộ xả khí tự động tích hợp. Sản phẩm có kết nối mặt bích tích hợp và có thể bảo trì mà không làm ảnh hưởng đường ống khi được cách ly đúng cách. Dấu trên thân xác định hướng dòng chảy.

Kích thước FT46, hướng dòng và tuyến mặt bích
Hạng mụcYêu cầu hoặc tùy chọn FT46
Kích thướcDN15, DN20, DN25, DN40 và DN50
Dòng chảy khi nhìn vào thânDN15–DN25: trái sang phải; DN40 và DN50: phải sang trái
Mặt bích tiêu chuẩnEN 1092 PN40, face-to-face theo EN 26554 Series 1
Mặt bích tùy chọnASME B16.5 Class 150 (ANSI 150) và Class 300 (ANSI 300), face-to-face theo EN 26554 Series 1
Chi tiết mặt bích ASMELỗ ren UNC cho bu lông mặt bích
Đầu nối nắp tùy chọnĐầu nối đường cân bằng phía trên hoặc vòi xả phía dưới, 3/8 inch BSP T Rp (ISO 7-1) hoặc NPT, yêu cầu khi đặt hàng

Giới hạn áp suất và nhiệt độ

Biểu đồ giới hạn áp suất và nhiệt độ FT46 cho kết nối mặt bích PN40, ASME 300 và ASME 150

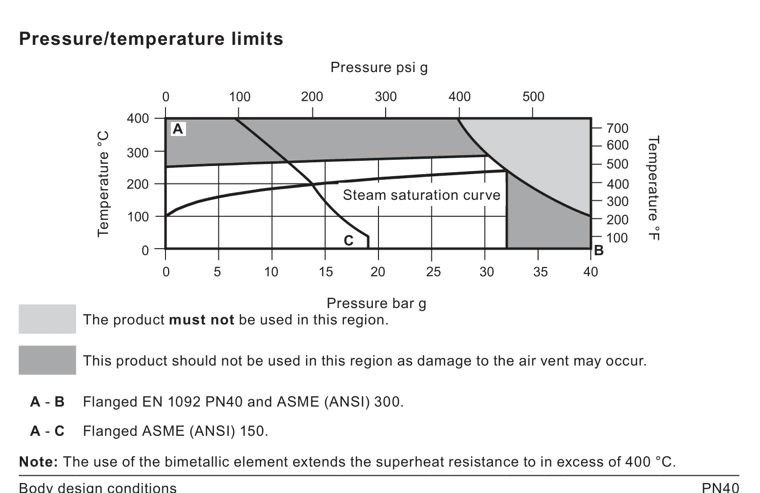

Biểu đồ áp suất/nhiệt độ FT46. Phải tuân thủ các vùng cấm và giới hạn bộ xả khí có điều kiện.
Điều kiện thiết kế và vận hành thân FT46 hiện tại
Điều kiệnGiá trị hoặc điều kiện kèm theo
Điều kiện thiết kế thânPN40
PMA, áp suất tối đa cho phép40 bar g tại 100 °C
TMA, nhiệt độ tối đa cho phép400 °C tại 27.4 bar g
Nhiệt độ tối thiểu cho phép-10 °C
PMO, áp suất vận hành tối đa của hơi bão hòa32 bar g tại 239 °C
TMO với capsule285 °C tại 30 bar g
TMO với bộ xả khí lưỡng kim400 °C tại 27.4 bar g
Nhiệt độ vận hành tối thiểu0 °C; liên hệ Spirax Sarco khi cần nhiệt độ thấp hơn
Chân khôngAn toàn khi sử dụng trong điều kiện chân không hoàn toàn
Áp suất thử thủy lực nguội tối đa60 bar g
Hạn chế thử khi đã lắp chi tiết bên trongKhông để bẫy hoàn chỉnh chịu áp suất lớn hơn 48 bar g

Hướng dẫn lắp đặt tiếng Anh năm 2025 là nguồn kiểm soát cho các giới hạn áp suất và nhiệt độ hiện tại này. Bảng dữ liệu FT46 chính xác cũ hơn có các giới hạn lịch sử khác; các giá trị đó không được gộp với các giới hạn hiện hành bên trên.

Chênh áp tối đa

Các cấp áp suất FT46 và chênh áp tối đa
CấpDN15, DN20 và DN25DN40 và DN50
FT46-4.54.5 bar4.5 bar
FT46-1010 bar10 bar
FT46-1414 barKhông có trong bảng được trích dẫn
FT46-2121 bar21 bar
FT46-3232 bar32 bar

Bộ xả khí và các bố trí tùy chọn

  • Capsule BP99/32 được dùng trên các biến thể 4.5–21 bar và được công bố cho độ quá nhiệt 150 °C tại 0 bar g, giảm xuống 50 °C tại 32 bar g.
  • Bộ xả khí lưỡng kim được lắp tiêu chuẩn cho biến thể 32 bar và có thể cung cấp cho các biến thể khác theo yêu cầu. Bộ này tăng khả năng chịu quá nhiệt được công bố.
  • FT46-C là bố trí van kim điều chỉnh bằng tay, cung cấp chức năng giải phóng khóa hơi ngoài bộ xả khí tiêu chuẩn.
  • Bố trí giải phóng khóa hơi và bộ xả khí lưỡng kim không thể sử dụng cùng nhau. Các bố trí thay thế cần nhà sản xuất xác nhận.

Vật liệu

Vật liệu các chi tiết chính của FT46 theo bảng dữ liệu chính xác
SốChi tiếtVật liệu hoặc cấp theo tài liệu
1ThânThép không gỉ austenit 316; 1.4408 / CF8M
2Bu lông và đai ốc nắpThép không gỉ austenit; liệt kê bu lông A2.70 và đai ốc A4
3Gioăng nắpThép không gỉ austenit, liệt kê BS 1449 304 S16
4NắpThép không gỉ austenit 316
5Đế / cụm van chínhThép không gỉ; đế DN15–DN25 BS 970 431 S29; cụm DN40/DN50 BS 3146 Pt2 ANC2 / BS 970 416 S37
6Gioăng đế / van chínhThép không gỉ BS 1449 304 S11 cho DN15–DN25; graphite tách lớp gia cường cho gioăng van chính DN40/DN50
7Vít, bu lông và đai ốc lắp rápThép không gỉ; liệt kê vít BS 4183 18/8, bu lông BS 970 304 S15 và đai ốc BS 6105 A4.80 theo kích thước
8Cơ cấu phao và đòn bẩyThép không gỉ, liệt kê BS 1449 304 S16
9Cụm bộ xả khíThép không gỉ
10Thiết bị giải phóng khóa hơiThép không gỉ, liệt kê BS 970 303 S31
11–12Gioăng và phớt giải phóng khóa hơiGioăng thép không gỉ và phớt graphite
13–15Giá đỡ, giá đỡ trục xoay và chốt trục xoayThép không gỉ
16Tấm chắn bên trong, chỉ DN40/DN50Thép không gỉ, liệt kê BS 1449 304 S16
17Gioăng đế bộ xả khíThép không gỉ, liệt kê BS 1449 409 S19
18Tấm chắn xói mònThép không gỉ, liệt kê BS 970 431 S29

Kích thước và khối lượng

Các giá trị sau là xấp xỉ và sử dụng các chữ cái kích thước thể hiện trong bảng dữ liệu FT46 chính xác. Khi bố trí, cần tính đến gioăng mặt bích, bu lông, đường ống xung quanh và không gian bảo trì an toàn.

Kích thước và khối lượng FT46 xấp xỉ
Kích thướcA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)Khối lượng (kg)
DN15150808021512015510.8
DN20150808022512016510.8
DN251601158527617021515.0
DN4023013011532620020033.0
DN5023014112333220022543.0

Kích thước face-to-face của mặt bích theo EN 26554 Series 1. Bảng dữ liệu ghi kích thước và khối lượng là xấp xỉ; hãy xác nhận cấu hình được cung cấp trước khi thiết kế cuối cùng giá đỡ và nâng hạ.

Lượng nước lạnh khởi động FT46

Các giá trị lưu lượng xả nước lạnh bổ sung tối thiểu sau đây lấy từ các dòng FT46 của TI-S02-36. Chúng thể hiện lượng xả bổ sung có được trong lúc khởi động khi bộ xả khí nhiệt đang mở; đây không phải là phương án thay thế cho việc chọn công suất bẫy.

Lưu lượng xả nước lạnh bổ sung của FT46 DN15/DN20 khi khởi động (kg/h)
Chênh áp (bar)0.51234.5710142132
Tối đa đến 21 bar4506007801,0401,1401,3501,5301,7502,300—
Chỉ 32 bar1702503805206007808601,1401,1701,200
Lưu lượng xả nước lạnh bổ sung của FT46 DN25, DN40 và DN50 khi khởi động (kg/h)
Chênh áp (bar)0.51234.5710142132
Tối đa đến 21 bar4606809001,0801,3001,6001,9802,0502,600—
Chỉ 32 bar901203504606008509001,0201,2001,300

Kiểm tra lựa chọn và đặt hàng

Khi đặt hàng, nêu kích thước FT46, cấp áp suất, tiêu chuẩn mặt bích và hướng dòng. Chỉ định bố trí bộ xả khí, yêu cầu FT46-C và mọi đầu nối đường cân bằng hoặc vòi xả tại thời điểm đặt hàng. Các yêu cầu chứng nhận, bao gồm EN 10204 3.1 nếu có, cũng phải được nêu khi đặt hàng. Biểu đồ áp suất-nhiệt độ, tải nước ngưng thực tế và điều kiện đường hồi vẫn là các kiểm tra kỹ thuật cuối cùng.

Hướng dẫn lắp đặt và bảo trì

Phần FT46 này giữ lại các hướng dẫn an toàn, lắp đặt, vận hành và bảo trì DN15-DN50 cho model mục tiêu từ IM-S02-30 CMGT Issue 16. Đọc toàn bộ hướng dẫn được cung cấp cùng nhãn máy và thông tin kỹ thuật hiện hành trước khi bắt đầu công việc. Vận hành an toàn phụ thuộc vào lắp đặt, chạy thử, sử dụng và bảo trì đúng bởi nhân sự có năng lực.

1. Thông tin an toàn

1.1 Mục đích sử dụng và giới hạn

  • Kiểm tra nhãn máy FT46 và thông tin kỹ thuật so với dịch vụ dự kiến trước khi lắp đặt. Xác nhận lưu chất, độ phù hợp của vật liệu, áp suất, nhiệt độ và các giá trị tối đa/tối thiểu.
  • Phạm vi dịch vụ được công bố bao gồm hơi, không khí hoặc nước/nước ngưng trong Group 2. Nếu giới hạn của bẫy thấp hơn giới hạn hệ thống, phải bố trí thiết bị bảo vệ thích hợp chống quá áp hoặc quá nhiệt nguy hiểm.
  • Xác định tình huống lắp đặt và hướng dòng đúng. Hướng dòng của FT46 phụ thuộc kích thước và được đánh dấu trên thân; không suy ra từ bẫy tương tự.
  • Không để bẫy chịu ứng suất bên ngoài do đường ống lệch tâm hoặc không được đỡ. Người lắp đặt chịu trách nhiệm xem xét và giảm thiểu các ứng suất đó.
  • Tháo bộ bảo vệ kết nối và màng nhãn máy trước khi lắp đặt trong dịch vụ hơi hoặc dịch vụ nhiệt độ cao khác.

1.2 Lối tiếp cận, chiếu sáng và vật chất trong đường ống

Bố trí lối tiếp cận an toàn, sàn công tác có bảo vệ khi cần, đủ ánh sáng và thiết bị nâng phù hợp trước khi bắt đầu. Xác định những gì đang có trong đường ống và những gì có thể đã từng ở đó, bao gồm chất dễ cháy, vật liệu nguy hiểm và nhiệt độ cực trị. Cân nhắc nguy cơ nổ, thiếu oxy, khí nguy hiểm, bề mặt nóng, cháy, tiếng ồn và máy móc chuyển động quanh khu vực làm việc.

1.3 Áp suất, nhiệt độ và cách ly

Đánh giá ảnh hưởng của việc đóng van cách ly hoặc vô hiệu hóa điều khiển đối với toàn bộ hệ thống. Không cách ly lỗ thông hơi, báo động hoặc thiết bị bảo vệ nếu không có phương án an toàn thay thế. Cách ly áp suất và xả an toàn về áp suất khí quyển; không bao giờ giả định hệ thống đã giảm áp chỉ vì đồng hồ chỉ số 0. Sau khi cách ly, chờ nhiệt độ ổn định để tránh bỏng. Sử dụng bố trí cách ly kép và xả đáy khi đánh giá rủi ro nhà máy yêu cầu.

1.4 Dụng cụ, quần áo, giấy phép và thao tác

  • Chuẩn bị sẵn dụng cụ và vật tư tiêu hao phù hợp, đồng thời sử dụng phụ tùng chính hãng.
  • Đánh giá phương tiện bảo vệ cần thiết trước hóa chất, bề mặt nóng hoặc lạnh, tiếng ồn, vật rơi và nguy hiểm cho mắt hoặc mặt.
  • Công việc phải do người có đủ năng lực thực hiện hoặc giám sát. Tuân theo hệ thống giấy phép làm việc của công trường và sử dụng biển cảnh báo khi cần.
  • Đánh giá rủi ro thao tác thủ công đối với cụm DN40 33.0 kg và DN50 43.0 kg. Sử dụng thiết bị nâng phù hợp và phương pháp an toàn thay vì dùng sức người.

1.5 Nguy hiểm còn lại, đóng băng và thải bỏ

Bề mặt ngoài có thể rất nóng và vượt 300 °C ở điều kiện tối đa cho phép. Bẫy có thể không tự xả hết, vì vậy phải cẩn thận khi tháo rời hoặc tháo khỏi đường ống. Bảo vệ bẫy lộ thiên khỏi hư hỏng do băng giá khi nước ngưng có thể còn bên trong. Sản phẩm có thể tái chế nếu xử lý đúng; tuân theo quy định thải bỏ tại địa phương và kiểm tra thông tin tuân thủ hiện hành đối với các chất đáng quan tâm. Nếu sản phẩm được trả lại sau khi nhiễm bẩn hoặc hư hỏng cơ học, phải cung cấp thông tin bằng văn bản về nguy hiểm và biện pháp phòng ngừa.

2. Thông tin chung về sản phẩm

FT46 có kết nối mặt bích tích hợp, các chi tiết làm việc bên trong bằng thép không gỉ và chức năng xả khí tự động. Bẫy hoạt động liên tục: loại bỏ nước ngưng ngay khi hình thành. Các kích thước FT46 được công bố là DN15, DN20, DN25, DN40 và DN50. Khi nhìn vào thân, dòng DN15–DN25 đi từ trái sang phải; DN40 và DN50 đi từ phải sang trái. Phải đọc cùng nhau các dấu trên thân và nắp, nhãn máy và mũi tên dòng chảy.

Capsule BP99/32 dùng cho các biến thể 4.5–21 bar và phù hợp với điều kiện quá nhiệt được công bố. Phần tử lưỡng kim là tiêu chuẩn trên biến thể 32 bar và có thể yêu cầu cho các biến thể khác. FT46-C bổ sung van kim điều chỉnh bằng tay để giải phóng khóa hơi. Bố trí giải phóng khóa hơi và bộ xả khí lưỡng kim không thể dùng cùng nhau.

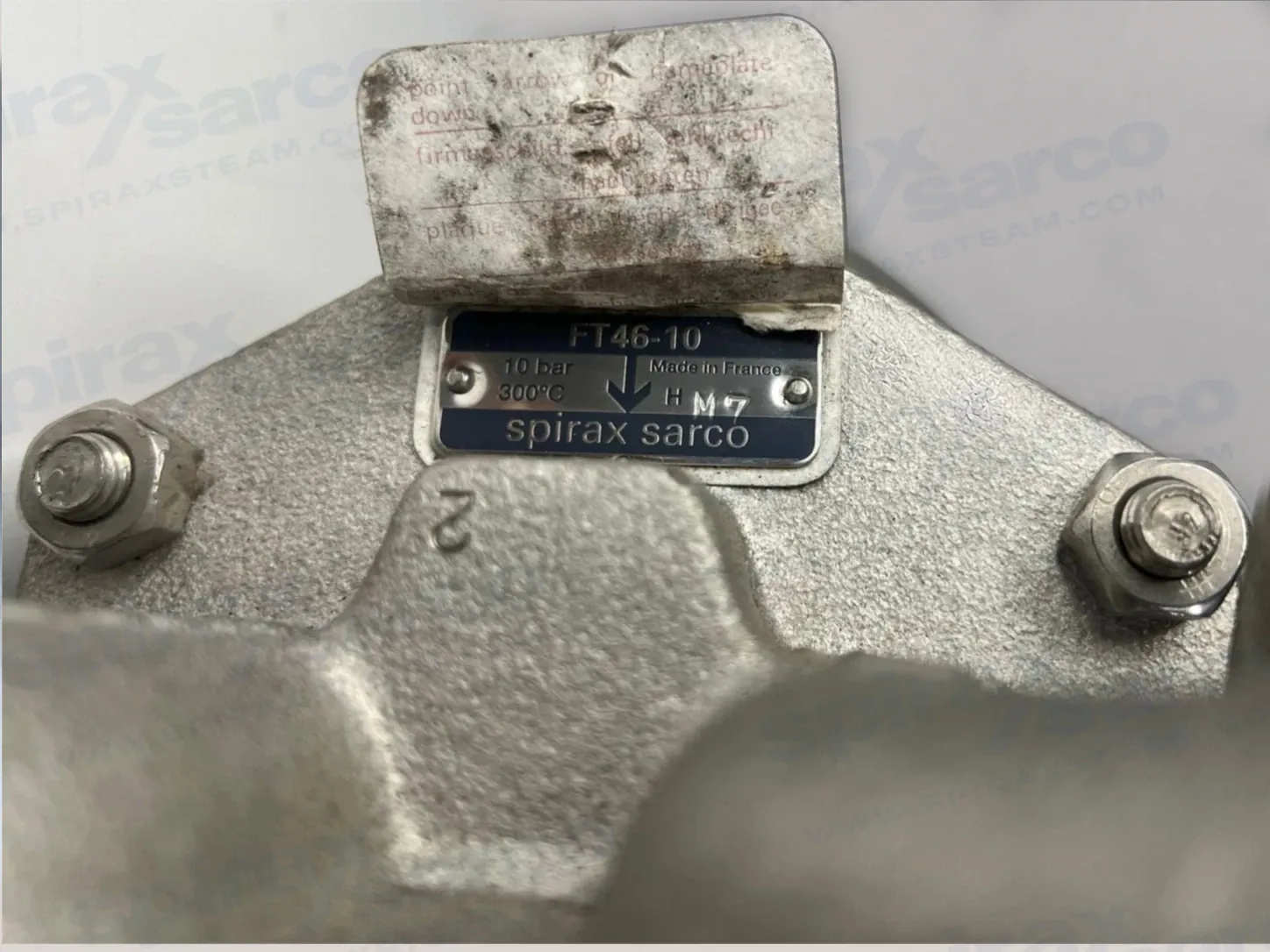

Nhãn máy thân FT46 với mũi tên hướng xuống
Hướng của nhãn máy cho biết phía nào phải hướng xuống; lắp tay phao nằm ngang để phao nâng hạ theo phương thẳng đứng.

3. Lắp đặt

Trước khi lắp đặt: tuân thủ thông tin an toàn, xác minh giới hạn kỹ thuật và xác nhận đai ốc, bu lông và gioăng đã chọn đáp ứng tiêu chuẩn công nghiệp áp dụng.

  1. Lắp bẫy theo hướng dòng được mũi tên trên thân chỉ dẫn. Giữ tay phao trong mặt phẳng ngang để phao nâng hạ theo phương thẳng đứng.
  2. Dùng nhãn máy và chữ trên thân để kiểm tra hướng lắp. Chữ phải ở đúng chiều khi bẫy được định hướng chính xác.
  3. Lắp lưới lọc phía trước khi có thể và duy trì chất lượng hơi bằng thực hành kỹ thuật phù hợp.
  4. Lắp bẫy bên dưới cửa ra của hệ thống hơi, với một đoạn ống rơi ngắn ngay trước bẫy, thường là 150 mm (6 in). Nếu không có đoạn ống rơi, ở tải thấp hơi có thể đi qua phía trên nước ngưng và đến bẫy.
  5. Đặt bẫy gần cửa ra của thiết bị cần xả nhất có thể. Khoảng cách quá lớn có thể gây khóa hơi và ngập nước.
  6. Khi đường hồi có áp suất ngược, lắp van một chiều/check phía sau bẫy. Van này ngăn không gian hơi bị ngập khi áp suất đầu vào giảm hoặc hơi bị tắt.
  7. Nếu bẫy bị phơi ngoài, hãy bọc cách nhiệt hoặc xả bằng một bẫy nhiệt nhỏ riêng phù hợp với vị trí. Không để nước ngưng đóng băng làm hỏng thân.
  8. Chừa đủ không gian để tháo nắp khi bảo trì. Khoảng cách rút nắp tối đa là 200 mm (8 in).

Đối với xi lanh quay và các ứng dụng siphon hoặc ống nhúng, hãy đánh giá nguy cơ khóa hơi. Van kim điều chỉnh FT46-C có thể cung cấp bypass giải phóng khóa hơi có kiểm soát trong dịch vụ xi lanh tốc độ thấp phù hợp. Cài đặt nhà máy là nửa vòng, cho lưu lượng bypass hơi xấp xỉ 22 kg/h tại 10 bar; xoay ngược chiều kim đồng hồ để tăng bypass và xoay theo chiều kim đồng hồ để giảm. Dịch vụ xi lanh tốc độ cao có thể cần bypass ngoài vì van kim điều chỉnh không thể xử lý dòng blow-through lớn hơn.

Nếu bẫy xả ra khí quyển, dẫn dòng xả đến nơi an toàn vì lưu chất có thể nóng. Bố trí bảo vệ phù hợp và xem xét ảnh hưởng của tiếng ồn xả, tia phun và nhiệt độ đến người và thiết bị gần đó.

4. Chạy thử

Sau khi lắp đặt hoặc bảo trì, xác nhận hệ thống hoạt động đầy đủ. Kiểm tra báo động và thiết bị bảo vệ. Kiểm tra rò rỉ, xác nhận hướng dòng và đảm bảo nước ngưng đến bẫy. Tăng áp có kiểm soát và theo dõi búa nước, tiếng ồn bất thường hoặc rò rỉ. Không dùng giá trị thử thủy lực nguội làm áp suất vận hành.

5. Vận hành

Bẫy phao hoạt động liên tục. Khi khởi động, bộ xả khí nhiệt cho phép khí đi vòng qua van chính và ngăn kẹt khí. Nước ngưng nóng đóng kín bộ xả khí; khi nước ngưng vào buồng chính, phao nâng lên và mở van chính. Van đóng khi hơi vào buồng và phao hạ xuống. Chu kỳ này loại bỏ nước ngưng ngay tại thời điểm hình thành.

Hệ thống lắp đặt phải nằm trong giới hạn áp suất-nhiệt độ và chênh áp FT46 đã chọn. Nếu bẫy không xả đúng, hãy kiểm tra hướng dòng, tình trạng bộ xả khí, tải nước ngưng, áp suất đầu vào, áp suất ngược đường hồi, tình trạng lưới lọc và khả năng khóa hơi trước khi thay đổi cấp áp suất.

6. Bảo trì và phụ tùng

6.1 Chuẩn bị và bảo dưỡng chung

Trước khi thực hiện chương trình bảo trì, đọc thông tin an toàn, cách ly mọi nguồn áp suất, xả bẫy an toàn, để nguội và xác nhận không còn lưu chất nguy hiểm. Với cách ly phù hợp, có thể sửa chữa khi bẫy vẫn ở trên đường ống. Sử dụng phụ tùng chính hãng. Khi lắp lại, làm sạch mọi bề mặt ghép và bảo đảm chốt định vị vào đúng vị trí trong nắp.

6.2 Cụm van chính cho DN15, DN20 và DN25

  1. Tháo khung đỡ, khung trục xoay và đế van.
  2. Đảm bảo bề mặt đế và gioăng sạch, khô; không dùng keo gioăng.
  3. Lắp gioăng mới và đế van vào thân.
  4. Gắn khung đỡ và khung trục xoay bằng vít định vị lắp ráp nhưng chưa siết hoàn toàn.
  5. Gắn tay phao vào khung trục xoay bằng chốt và căn giữa đầu van với lỗ đế.
  6. Siết vít định vị lắp ráp theo mô-men trong Table 1.

6.3 Cụm van chính cho DN40 và DN50

  1. Tháo bốn bu lông hoặc đai ốc rồi tháo cụm van chính và gioăng.
  2. Làm sạch và làm khô các bề mặt gioăng.
  3. Lắp gioăng mới và cụm van chính, bao gồm tấm chắn đầu vào.
  4. Siết đều bu lông hoặc đai ốc theo mô-men trong Table 1.

6.4 Cụm bộ xả khí

Đối với bộ xả khí capsule, tháo kẹp lò xo, capsule và tấm đệm, sau đó tháo đế và lấy khung cùng gioăng ra. Làm sạch bề mặt, lắp gioăng, khung và đế mới, rồi siết theo mô-men khuyến nghị trước khi lắp tấm đệm, capsule và kẹp mới. Đối với bộ xả khí lưỡng kim, tháo cụm phần tử và gioăng, làm sạch bề mặt, lắp gioăng và phần tử mới, rồi siết đều theo mô-men khuyến nghị.

Bảng 1 — Mô-men siết khuyến nghị

Giá trị mô-men bảo trì FT46 DN15-DN50
Hạng mụcKích thước hoặc dụng cụChi tiết ghépMô-men (N m)
NắpDN15/DN20/DN25 · 17 A/FM10 x 3029–33
NắpDN40 · 24 A/FM12 x 6060–66
NắpDN50 · 24 A/FM16 x 7080–88
Bộ xả khí capsuleDN15–DN25 · 17 A/F—50–55
Vít lắp rápDN15–DN25M5 x 202.5–2.8
Bu lông lắp rápDN40 · 10 A/FM6 x 2010–12
Bu lông lắp rápDN50 · 13 A/FM8 x 2020–24
Hạng mục bộ xả khí/SLR17 A/F—50–55
Hạng mục SLR22 A/F—40–45

6.5 Cụm phụ tùng có sẵn

Mô tả phụ tùng FT46 DN15-DN50
Mô tả phụ tùngSố chi tiếtChi tiết đặt hàng
Cụm van chính có phao, DN15/DN20/DN255, 6, 7, 8, 9, 10, 11Nêu kích thước và bố trí lắp đặt ngang
Cụm van chính có tấm hướng dòng chống xói mòn, DN40/DN505, 6, 7, 12, 26Nêu kích thước và bố trí lắp đặt ngang
Phao cầu và đòn bẩy, DN40/DN508Nêu kích thước
Cụm bộ xả khí17, 18Nêu loại capsule hoặc lưỡng kim
Cụm giải phóng khóa hơi và bộ xả khí capsule17, 18, 19, 20, 21Nêu dải áp suất và kích thước FT46
Bộ gioăng hoàn chỉnh, gói ba bộ3, 6, 18, 20Nêu kích thước và dải áp suất

Luôn đặt hàng theo mô tả trong bảng phụ tùng có sẵn và nêu kích thước, model/dải áp suất FT46, bố trí kết nối và cần bộ xả khí capsule hay lưỡng kim. Ví dụ bảo trì là cụm bộ xả khí capsule cho bẫy ngang DN20 FT46-4.5.

7. Bố trí tấm chắn đầu vào DN40 và DN50

Cơ cấu ngang DN40 và DN50 sử dụng tấm chắn đầu vào phía trên cổng vào. Tấm này ngăn dòng vào ảnh hưởng đến hoạt động của phao. Khi lắp cơ cấu DN40, lắp tấm chắn được cung cấp bên dưới bu lông giữ cơ cấu. Khi lắp cơ cấu DN50, thay hai ty ren trên cùng bằng ty ren dài hơn được cung cấp, đặt vòng đệm cách và tấm chắn lên các ty đó, sau đó lắp lại đai ốc và siết bình thường. Phải tuân theo vị trí tấm chắn đúng thể hiện trong hướng dẫn nguồn khi lắp lại.
