Nhiệm vụ của bất kỳ lò hơi hơi nước là cung cấp lượng hơi chất lượng cao đúng: an toàn, hiệu quả, và ở áp suất đúng. Hơi được tạo ra bằng nhiệt từ đốt cháy nhiên liệu trong lò, hoặc bằng nhiệt dư từ quy trình. nhiệt được truyền vào nước trong vỏ lò hơi, sau đó bay hơi tạo hơi dưới áp suất. Một diện tích bề mặt nước nhất định là cần thiết trong lò hơi để giải phóng hơi. Một chiều cao nhất định cũng nên được cho phép phía trên mức làm việc bình thường, để cho phép mực nước tăng lên với tải tăng, nhưng vẫn cho phép đủ diện tích để giải phóng hơi mà không cuốn nước. Trong lò hơi vỏ ngang, mực nước tăng lên với tải tăng (do hơi nhiều hơn nằm dưới mực nước trong lò hơi). Khi nó tăng, diện tích bề mặt nước (diện tích giải phóng hơi) sẽ giảm vì, khi mực nước trên đường tâm lò hơi, các mặt của vỏ chứa hội tụ. Nhà sản xuất lò hơi sẽ thiết kế lò hơi để đảm bảo rằng diện tích mực nước bình thường (NWL) sao cho hơi sẽ được giải phóng ở vận tốc chấp nhận được. Thiết kế cũng cho phép chiều cao tối thiểu cụ thể của đầu hút hơi phía trên NWL. Rõ ràng, khi hơi được tạo ra, nước trong lò hơi bay hơi, và lò hơi phải nhận cung cấp nước để duy trì mực. Do các yếu tố nêu trên, nước phải được duy trì ở mực đúng. An toàn cũng là tối quan trọng. Nếu lò hơi vận hành với nước không đủ, hư hại nghiêm trọng có thể xảy ra và cuối cùng có nguy cơ nổ. Vì lý do này, kiểm soát là cần thiết để:
- Giám sát và kiểm soát mực nước.
- Phát hiện nếu điểm mực nước thấp được đạt, và thực hiện hành động phù hợp.
Hành động này có thể bao gồm:
Phát báo động, tắt nguồn cấp nước và tắt bộ đốt.
Cũng cần thiết phải cung cấp chỉ báo bên ngoài của mực nước.
Các Mục sau trong Mô-đun này cung cấp thông tin cơ bản về kiểm soát mực nước tự động và báo động áp dụng cho lò hơi vỏ và ống. Thông tin này cũng thường áp dụng cho trống hơi của lò hơi ống nước.
Vì mục đích liên tục, nhiều thông tin trong Mô-đun này dựa trên luật pháp Anh. Các quy định quốc gia khác phải được tham vấn khi liên quan.
Chỉ báo mực nước và mực nước lò hơi
Chỉ báo mực nước áp dụng cho lò hơi hơi nước nơi mực nước có thể được phát hiện. Nó bao gồm hầu hết lò hơi hơi nước, ngoại trừ loại ‘một lần qua’ hoặc cuộn, nơi không có trống hơi. Trong các trường hợp đó, nhiệt độ đầu ra hơi vượt quá giá trị đặt trước được coi là chỉ báo đầu vào nước không đủ.
Trong hầu hết trường hợp, ống thủy đơn giản trên trống hơi/nước hoặc vỏ lò hơi được sử dụng làm chỉ báo. Nhiều tiêu chuẩn quy định cung cấp hai ống thủy. Sắp xếp thường được yêu cầu để ngăn vỡ gây nguy hiểm cho người vận hành. Hình thức bảo vệ phổ biến nhất là màn hình kính cường lực phía trước và hai bên ống thủy.
Ống thủy làm từ kính phẳng hoặc lăng trụ có thể được yêu cầu cho lò hơi áp suất cao.
Thiết bị ống thủy, đã vượt qua thử thách thời gian, được sử dụng trên phần lớn lò hơi và thường được sắp xếp để cho dãy nhìn thấy của mực nước phía trên và dưới mực nước bình thường.
Hiểu biết về những gì thấy trong ống thủy lò hơi là cần thiết. Phần sau giải thích một số yếu tố sẽ ảnh hưởng đến mức nước được chỉ báo trong ống thủy.
Không thể xác định chính xác mực nước trong lò hơi đang tạo hơi, vì bề mặt nước bao gồm một khối bong bóng với lưu thông ngang mạnh. Do đó, có biến đổi mực cả ngang và dọc vỏ lò hơi. Ngược lại, ống thủy chứa nước:
- Không chịu dòng và khuấy động.
- Không chứa bong bóng hơi.
- Mát hơn nước trong lò hơi.
Điều này có nghĩa là nước trong ống thủy (và các phụ kiện bên ngoài khác) dày đặc hơn nước trong vỏ lò hơi. Điều này lần lượt có nghĩa là ống thủy mực nước sẽ hiển thị mức thấp hơn mức trung bình bề mặt nước trong vỏ lò hơi.
Sự khác biệt giữa mức trong ống thủy và mức trong vỏ lò hơi ở tốc độ tạo hơi cao, phụ thuộc vào các yếu tố như: - Công suất tạo hơi lò hơi.
- Chiều cao kết nối nước ống thủy vào lò hơi.
- TDS và phân tích hóa học nước lò hơi.
- Kích thước vỏ lò hơi. Thay đổi mực do tuần hoàn lò hơi
Với lò hơi tải cao, tuần hoàn mạnh của nước lò hơi sẽ gây biến đổi mực nước dọc theo chiều dài lò hơi. Dòng tuần hoàn này thường được coi là hướng lên dọc theo phía trước và sau lò hơi, và hướng lên dọc theo đường tâm trên lò đốt.
Tuần hoàn hướng xuống do đó phải ở hai bên, ở phần giữa của lò hơi. Cũng có thể có hiệu ứng ‘kéo’ từ kết nối đầu hút hơi sẽ có xu hướng nâng nước cục bộ.
Trong thay đổi tải đột ngột cũng có khả năng sóng phát triển trong lò hơi, mà thường có thể thấy trong ống thủy mực nước, nhưng lý tưởng nhất nên bị bỏ qua bởi kiểm soát mực nước.

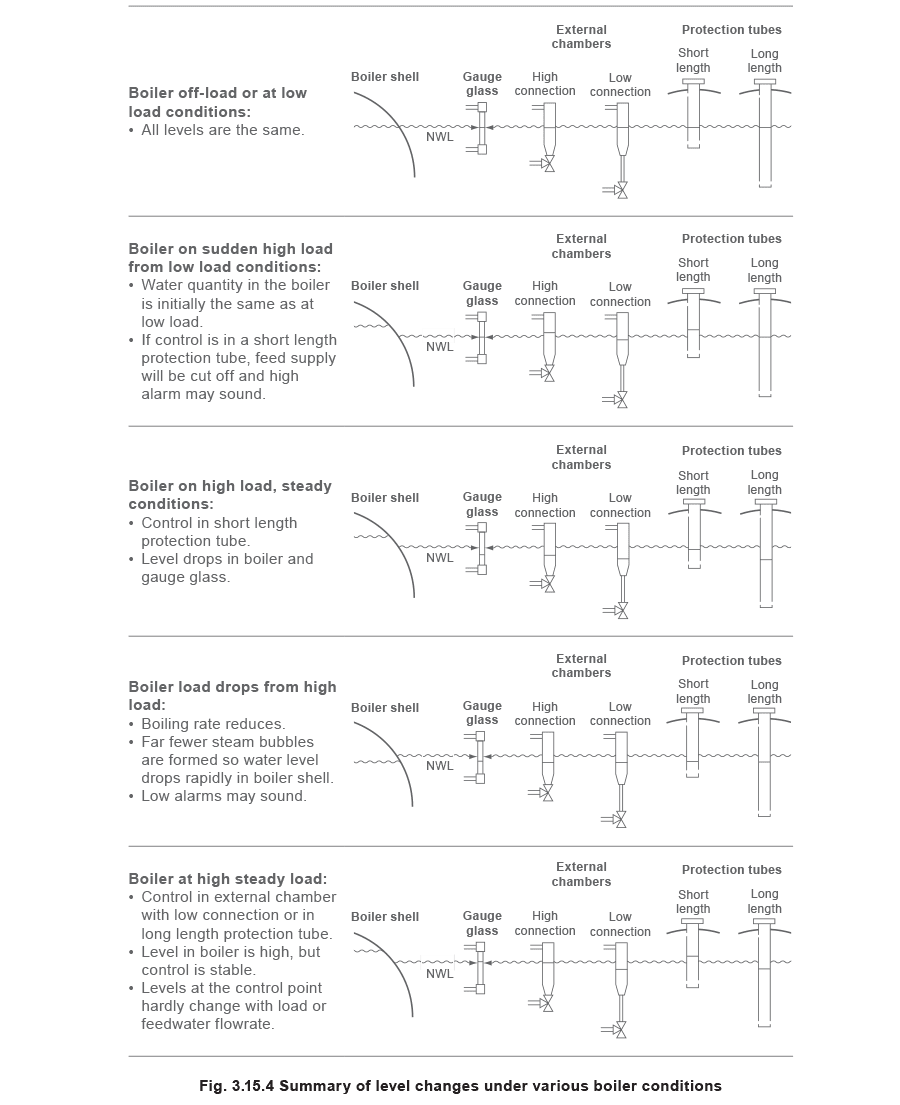

Tóm tắt các thay đổi mực dự kiến dưới các điều kiện lò hơi khác nhau được minh họa trong Hình 3.15.4.
