Kiểm tra và bảo trì bẫy hơi

Bảo trì bẫy hơi không có kế hoạch gây lãng phí tiền. Hướng dẫn này xem xét phương pháp tiếp cận có kế hoạch đối với kiểm tra và bảo trì bẫy hơi, với các phương pháp và thiết bị được khuyến nghị.

Kiểm tra bẫy hơi

Phương pháp truyền thống và hiện đại Bảo trì bẫy hơi không có kế hoạch gây tốn kém. Bẫy hơi sẽ ở một trong các trạng thái:

• Hoạt động tốt.
• Rò rỉ hơi.
• Chặn dòng chảy. Một vấn đề lớn一直是 xác định chính xác bẫy hỏng. Chẩn đoán sai có thể cho phép bẫy hỏng tiếp tục gây phiền, và bẫy hoạt động tốt bị thay thế không cần thiết. Do đó, chẩn đoán chính xác rất quan trọng đối với bất kỳ chương trình bảo trì nào. Theo lịch sử, các phương pháp chẩn đoán bao gồm thiết bị nghe, kính ngắm quang học, giám sát nhiệt độ, và kỹ thuật siêu âm. Tất cả những điều này có thể đưa ra dấu hiệu về dòng chảy, nhưng trở nên không chính xác khi điều kiện hệ thống thay đổi. Mức độ tiếng ồn sẽ thay đổi với nhiễu từ bẫy liền kề, và tải ngưng tụ. Giải thích tín hiệu là khó ngay cả với người vận hành có kinh nghiệm. Kính ngắm cung cấp giải pháp một phần, đặc biệt là van kiểm tra kết hợp cho thấy tín hiệu dòng chảy trực quan cộng với khả năng không quay lại, tuy nhiên, kính sẽ cần thay đổi định kỳ. Sự thiếu sót của thiết bị nghe đã dẫn đến giám sát nhiệt độ, nhưng hoàn toàn khả thi (và bình thường) để ngưng tụ và hơi cùng tồn tại ở nhiệt độ giống nhau trong cùng hệ thống, khiến chẩn đoán chính xác chỉ dựa trên nhiệt độ là khó khăn. Phiên bản hiện đại của que nghe là thiết bị kiểm tra bẫy siêu âm phát hiện sóng siêu âm tạo ra bởi bẫy rò rỉ. Trong tay người vận hành được đào tạo và có kinh nghiệm, thiết bị siêu âm có thể được sử dụng hiệu quả, nhưng trong tay người mới, dễ đưa ra chẩn đoán sai tức là bẫy đã hỏng trong khi thực tế không phải vậy. Sự không tin cậy của các phương pháp trên đã thúc đẩy phát triển thiết bị kiểm tra bẫy hơi tích hợp và dễ sử dụng. Bao gồm cảm biến, lắp bên trong bẫy hơi, có khả năng phát hiện trạng thái vật lý của môi chất tại điểm đó bằng độ dẫn điện (Hình 11.14.1). Nó không bị ảnh hưởng bởi nhiễu hơi nhấp nháy. Kết quả là dứt khoát và không phụ thuộc vào giải thích. Giám sát có thể được thực hiện cục bộ, từ xa, thủ công hoặc tự động, và có thể phát hiện hỏng hóc ngay lập tức, do đó giảm lãng phí và tối đa hóa đầu tư (Hình 11.14.2). Nhiệt điện tử tích hợp trong buồng cảm biến có thể phát hiện và giúp dự đoán tắc nghẽn, điều này đặc biệt hữu ích, đặc biệt cho các ngành Hydrocarbon và Chế biến yêu cầu liên tục quy trình. Đối với người sử dụng hơi ưa thích bẫy hơi không có cảm biến tích hợp, hoặc cho các ứng dụng lớn hơn yêu cầu bẫy lớn hơn, cảm biến có thể được cung cấp trong buồng cảm biến riêng (xem Hình 11.14.3, 11.14.4 và 11.14.5).

Bảo trì bẫy hơi

Bảo trì định kỳ

Bảo trì định kỳ phụ thuộc vào loại bẫy và ứng dụng. Bẫy hơi nhiệt cân bằng ví dụ, có phần tử được thiết kế để dễ thay thế. Thay đổi những thứ này thường xuyên, có thể mỗi ba năm một lần, có vẻ lãng phí thời gian và vật liệu. Tuy nhiên, thực hành này giảm nhu cầu kiểm tra bẫy và nên đảm bảo hệ thống không gặp sự cố với tổn thất tối thiểu qua bẫy hỏng.

Bảo trì định kỳ bao gồm vệ sinh và tái sử dụng các bộ phận bên trong hiện có sử dụng lượng lao động tương đương nhưng để lại bẫy hơi không đáng tin cậy. Nó sẽ phải được kiểm tra theo thời gian và dễ bị mệt mỏi. Bất kỳ bảo trì định kỳ nào nên bao gồm thay thế bất kỳ bộ phận nghi ngờ nào, nếu muốn đạt hiệu quả chi phí.

Thay thế bộ phận bên trong

Việc thay thế các bộ phận bên trong của bẫy hơi rất hợp lý. Thân bẫy thường có tuổi thọ dài như thiết bị được lắp đặt và chỉ có các bộ phận bên trong bị mòn, tùy thuộc vào điều kiện hệ thống. Có những ưu điểm rõ ràng trong việc thay thế những bộ phận bên trong này theo thời gian. Điều này phụ thuộc vào sự dễ dàng lắp đặt bộ phận mới và độ tin cậy cùng tính sẵn có của bẫy đã được tân trang. Phần tử của bẫy nhiệt thường có thể được thay bằng cách tháo ghế ren. Thay thế đơn giản và bẫy đã sửa sẽ đáng tin cậy giả sử hướng dẫn bảo trì được thực hiện đúng.

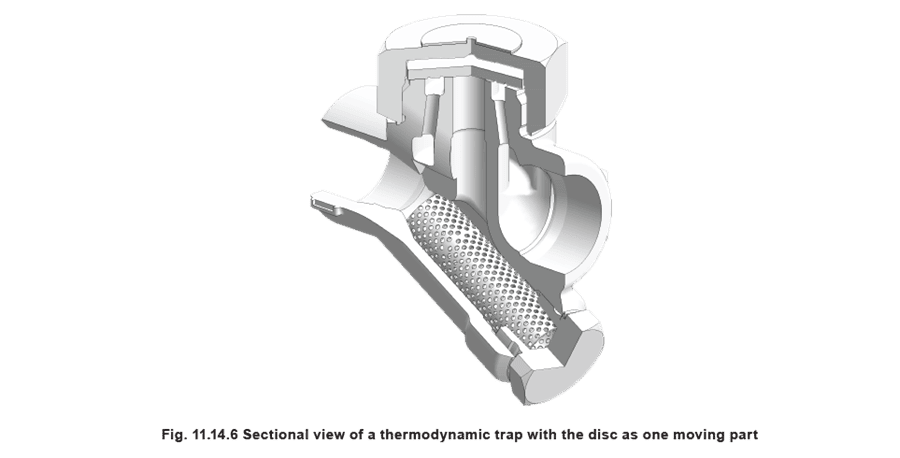

Nếu ghế hoặc bề mặt đĩa của bẫy nhiệt động lực bị hư hỏng, đĩa có thể được thay thế đơn giản (Hình 11.14.6). Hư hỏng bề mặt ghế có thể được sửa bằng cách mài nhẹ. Thay thế ghế của một số bẫy nhiệt động lực áp suất cao phức tạp hơn. Hai mối nối có đệm riêng biệt có thể phải được tạo hoặc đệm đơn có thể phải xử lý hai hoặc nhiều đường hơi/ngưng tụ. Điểm yếu nhất thường là mối nối giữa thân bẫy và ghế, đặc biệt nếu đã bị cho phép xả hơi.

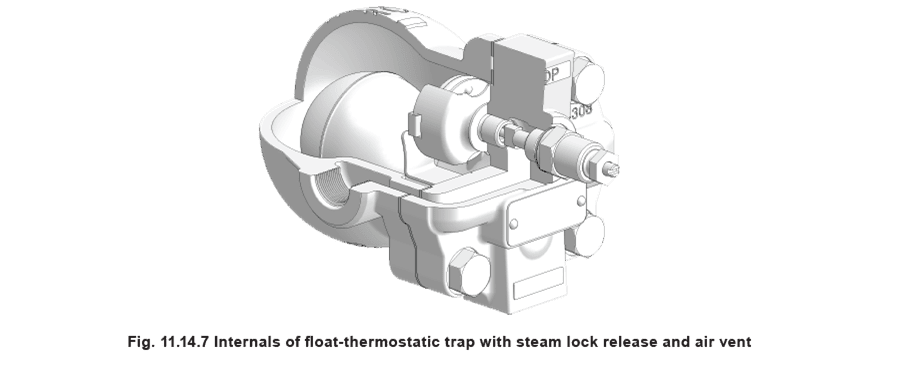

Luôn kiểm tra với nhà sản xuất về kỹ thuật đúng cho bất kỳ công việc bảo trì nào trên bẫy hơi. Nhà sản xuất uy tín sẽ luôn có thể cung cấp tài liệu, lời khuyên và phụ tùng thay thế phù hợp. Nhiều thứ sẽ phụ thuộc vào điều kiện tại chỗ. Bẫy phao nhỏ, thể hiện trong Hình 11.14.7, được thiết kế để nắp đậy với bộ phận bên trong được gắn có thể được đưa đến xưởng, để thân chính gắn trên đường ống. Điều này thường ưa thích hơn việc thay thế ghế của bẫy khó tiếp cận, đã được hàn vào đường ống trong điều kiện bụi bẩn tại chỗ. Thay thế bẫy

Đôi khi, sẽ dễ dàng và rẻ hơn để thay bẫy hơn là sửa chữa. Trong những trường hợp này, điều cần thiết là bản thân bẫy có thể được thay đổi dễ dàng. Kết nối mặt bích cung cấp một giải pháp, mặc dù bẫy mặt bích đắt hơn bẫy ren tương đương. Mặt bích ghép là chi phí bổ sung.

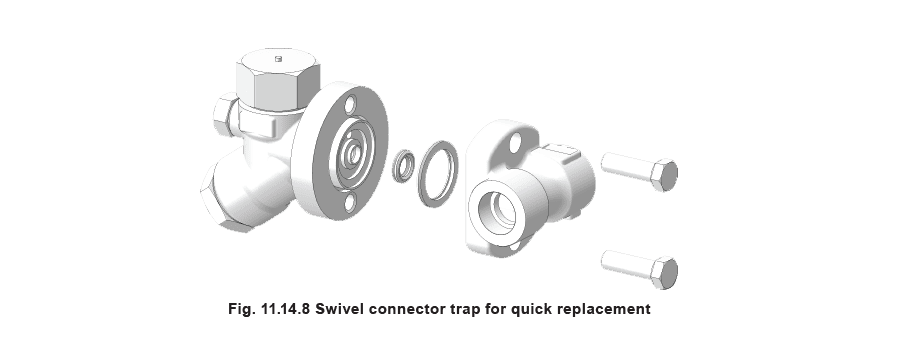

Đầu nối xoay cho phép tháo và thay bẫy kín nhanh chóng, dễ dàng. Bẫy thể hiện trong Hình 11.14.8 được thiết kế đặc biệt để dễ thay thế cho hệ thống như vậy. Bao gồm đơn vị đường ống hoặc đầu nối vẫn còn trong đường ống trong quá trình bảo trì. Bẫy có thể được thay thế đơn giản bằng cách xử lý hai bu lông. Loại bẫy này có thể phù hợp với cùng đầu nối cung cấp sự linh hoạt trong lựa chọn và hợp lý hóa phụ tùng. Đầu nối cũng có sẵn với van cô lập piston tích hợp đảm bảo thời gian ngừng hoạt động được giữ ở mức tối thiểu.
