Chọn bẫy hơi - Giặt ủi và máy ép

Bảng chọn và lời khuyên về chọn bẫy hơi cho nhiều loại quy trình khác nhau được bao gồm trong hướng dẫn này, bao gồm máy calender, máy ép quần áo, máy giặt khô và máy ép lốp.

Giặt ủi

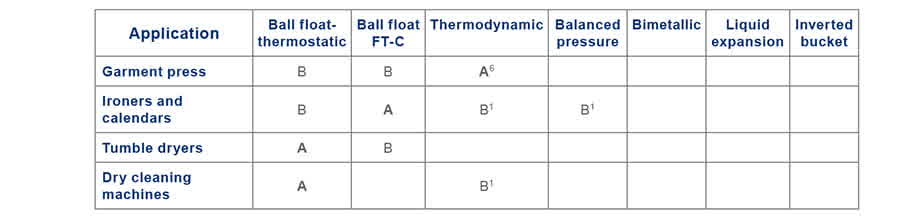

A - Lựa chọn tốt nhất, B - Giải pháp thay thế chấp nhận được, 1 (van xả không khí song song), 5 (capsule ‘gần nhiệt độ hơi’), 6 (đĩa chống khóa không khí). Máy ép quần áo

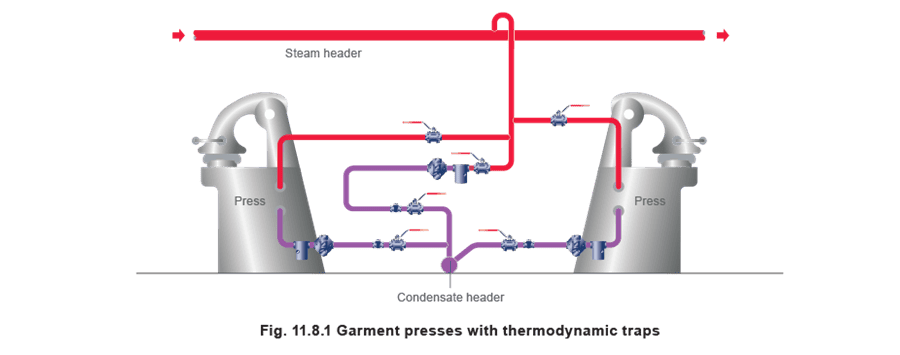

Bẫy nhiệt động lực, phao-nhiệt và cân bằng có thể được sử dụng. Điều quan trọng là mỗi máy ép có bẫy riêng (Hình 11.8.1). Phần đầu và bàn của máy ép đôi cũng nên được xả riêng lẻ để đạt sản lượng tối đa. Máy ủi và máy calender

Máy ủi có cấu tạo rất khác nhau, nhưng trong mọi trường hợp, xả ngưng tụ và không khí đúng cách là rất quan trọng cho sản lượng tối đa. Ngoài ra, máy có giường hàn nhẹ có thể bị cong và rách sản phẩm nếu gia nhiệt không đều, do túi khí hoặc ngập nước. Cung cấp hơi luôn nên được xả, tốt nhất bằng bộ tách.

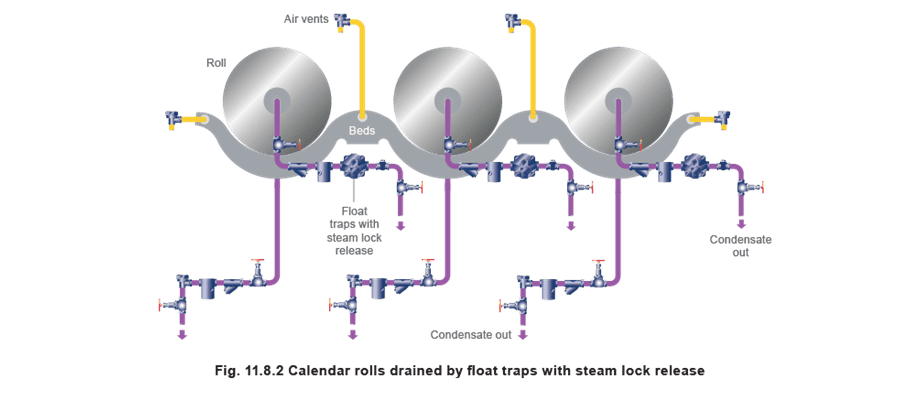

Máy hiện đại kín hoàn toàn thường có bẫy lắp tất cả ở một đầu để dễ bảo trì, với đường ống dài kết nối bẫy từ giữa đáy giường đến điểm xả. Kết quả tốt thu được từ bẫy nhiệt nếu đường ống kết nối dài được để không cách nhiệt (xem Hình 11.8.2), nếu không bẫy phao có van xả khóa hơi có thể được sử dụng. Bẫy nhiệt động lực đôi khi có thể được sử dụng, nhưng tốt nhất nên lắp van xả không khí song song. Lắp van xả trên giường tại điểm xa nhất từ đầu vào hơi, và cả bất kỳ khe thông hơi nào. Trên trống, nếu được gia nhiệt, bẫy phao có van xả khóa hơi là lựa chọn tốt nhất, mặc dù bẫy nhiệt cân bằng lắp trên đường không cách nhiệt ít nhất 1 m từ đầu ra đã chứng tỏ cho kết quả tốt. Nếu muốn, bẫy nhiệt động lực có đĩa chống khóa không khí cũng có thể được sử dụng.

Máy giặt khô

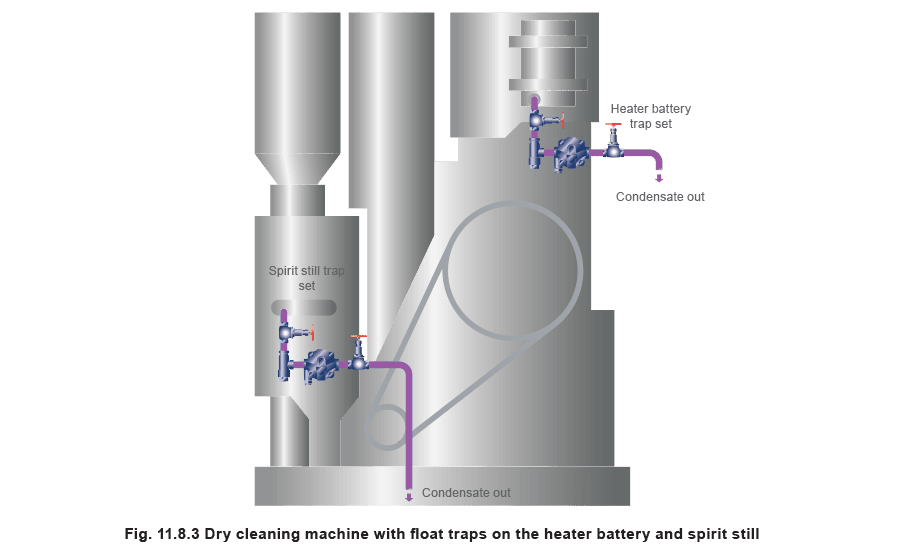

Bộ gia nhiệt không khí và cuộn gia nhiệt cồn chưng cất nên mỗi cái được lắp bẫy phao-nhiệt (Hình 11.8.3). Bẫy nhiệt động lực cũng có thể được sử dụng.

Máy sấy trống

Bộ gia nhiệt không khí nên được xả bằng bẫy phao-nhiệt nhưng bẫy nhiệt động lực có thể được sử dụng với van xả không khí riêng.

Máy ép

A - Lựa chọn tốt nhất, B - Giải pháp thay thế chấp nhận được,

1 (van xả không khí song song), 6 (đĩa chống khóa không khí). Máy ép đa bản (kết nối song song)

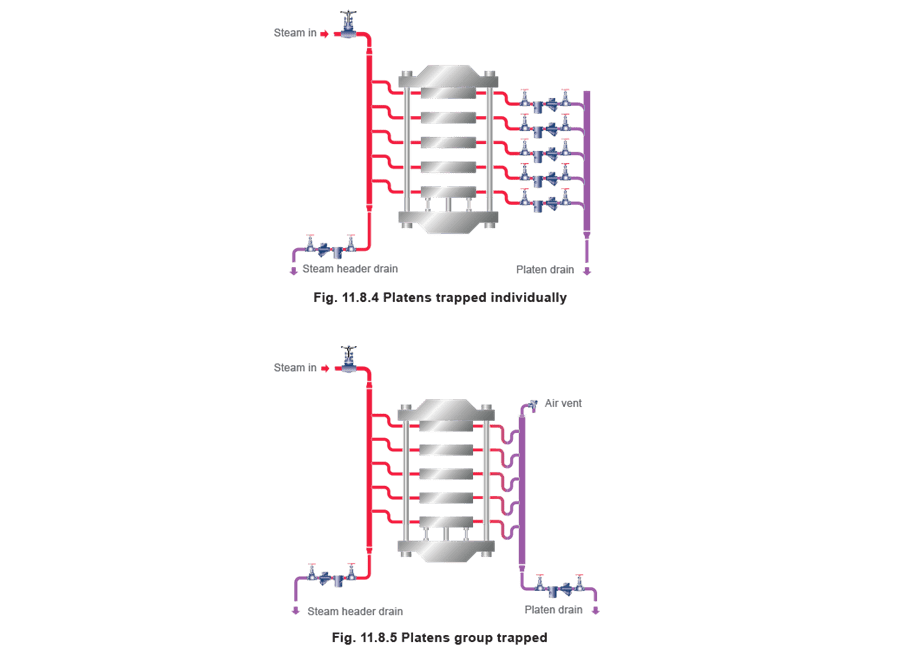

Để đảm bảo xả bản ép đúng cách, kết nối cung cấp hơi nên ở trên bản ép với đầu ra ngưng tụ bên dưới. Khi có thể, mỗi bản ép nên có bẫy riêng (Hình 11.8.4) nhưng khi không yêu cầu nhiệt độ bản ép chính xác, bố trí ‘bẫy nhóm’ thể hiện trong Hình 11.8.5 có thể được sử dụng. Đầu vào hơi được xả bằng bẫy nhiệt động lực. Điều này cũng lý tưởng để xả từng bản ép riêng lẻ, vì mỗi bản có tải tương đối nhỏ. Bẫy nên xả vào đường thu có kích thước rộng rãi qua kết nối cong. Điều này sẽ loại bỏ áp suất ngược do xả đồng thời của nhiều bẫy. Nếu máy ép được điều khiển nhiệt độ, luôn sử dụng bẫy phao. Bẫy nhiệt động lực có thể chịu va đập nước cực đoan thường xảy ra với loại máy ép này do các vòng thường hình thành trong kết nối hơi và ngưng tụ linh hoạt. Tuy nhiên, nếu chúng được lắp đúng để tạo độ dốc liên tục, bẫy phao-nhiệt có thể được sử dụng. Có thể có lợi khi lắp van xả không khí song song quanh bẫy, như trong Hình 11.8.6. Máy ép đa bản (kết nối nối tiếp)

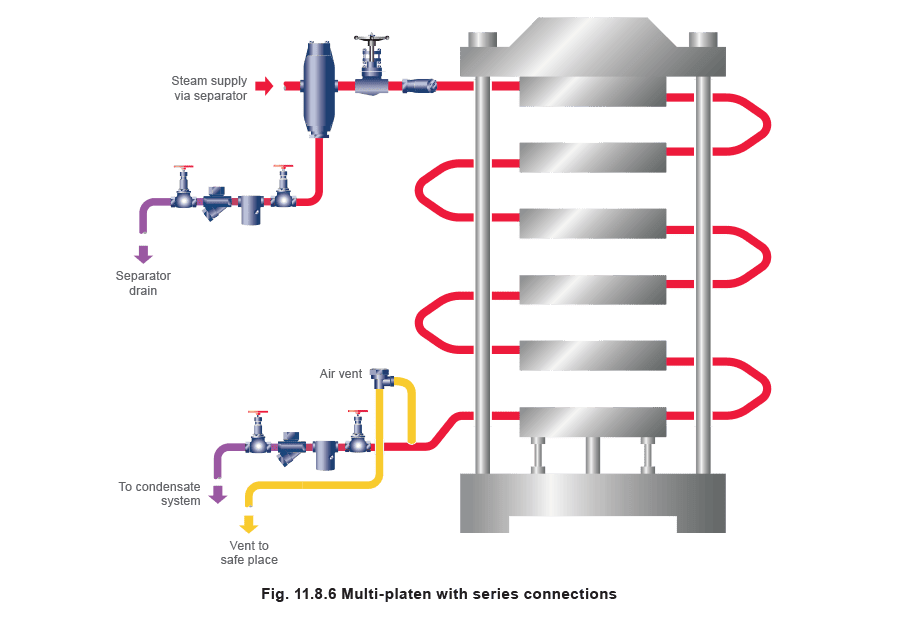

Bố trí này gần như chắc chắn có túi nước do đường ống, và dòng ngưng tụ qua bản phẳng sẽ chậm. Vì cả hai lý do, sử dụng bẫy xả nổ bền bỉ (Hình 11.8.6), sẽ giúp xả ngưng tụ ra khỏi mỗi bản. Sơ đồ này thể hiện bẫy nhiệt động lực với van xả không khí lắp trong đường vòng quanh bẫy, nhưng bẫy xô đảo cũng có thể được sử dụng. Cung cấp hơi nên được xả đúng cách, và có thể có lợi khi lắp bộ tách gần đầu vào. Máy ép lốp

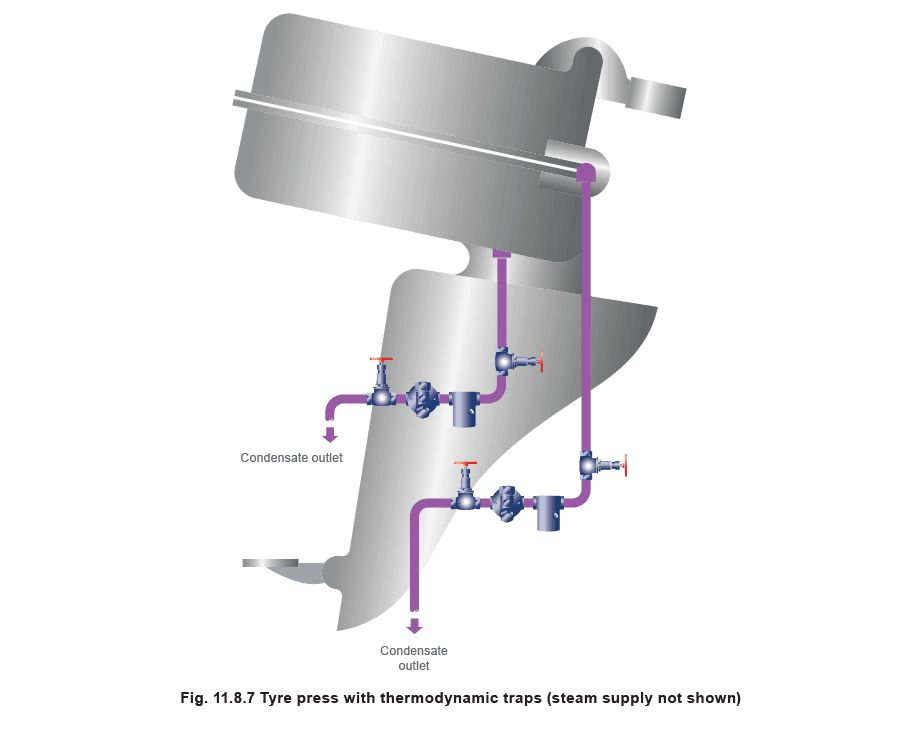

Điều kiện nhiệt độ tốt rất quan trọng để tránh lưu hóa ‘mềm’. Ngưng tụ phải được loại bỏ khi hình thành và phải có xả không khí tự do. Nitơ (hoặc các khí trơ khác) đôi khi được sử dụng để thêm áp suất bên trong ‘bàng quang’ trong quá trình lưu hóa. Bẫy hơi được chọn phải có thể loại bỏ khí tự do hoặc thời gian quy trình sẽ bị kéo dài. Trong thực tế, bẫy cân bằng dường như cho kết quả tốt nhất nhưng bẫy phao-nhiệt và nhiệt động lực (Hình 11.8.7) cũng có thể được sử dụng. Nếu van điện từ hoặc van đóng mở nhanh được sử dụng để điều khiển quy trình, bẫy xô đảo có thể được sử dụng thành công, kết hợp với van xả không khí riêng.
