Hơi nước - Chất lưu năng lượng

Thật hữu ích khi giới thiệu chủ đề hơi nước bằng cách xem xét nhiều công dụng và lợi ích của nó, trước khi đi vào tổng quan về nhà máy hơi nước hoặc bất kỳ giải thích kỹ thuật nào.

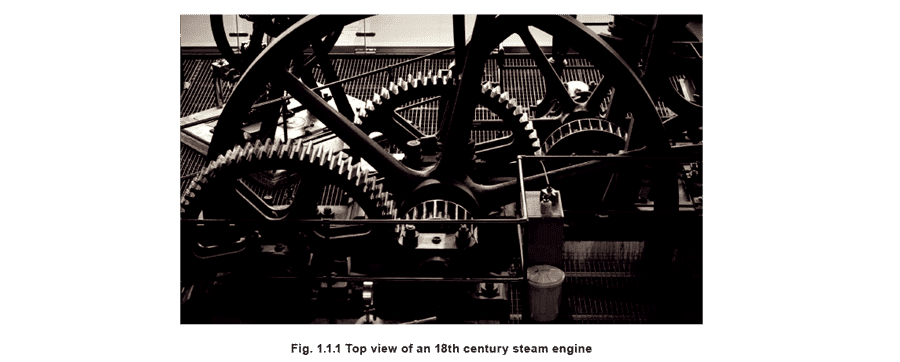

Hơi nước đã đi một chặng đường dài từ những liên tưởng truyền thống với đầu máy xe lửa và Cách mạng Công nghiệp. Ngày nay, hơi nước là một phần không thể thiếu và thiết yếu của công nghệ hiện đại. Nếu không có nó, các ngành công nghiệp thực phẩm, dệt may, hóa chất, y tế, điện lực, sưởi ấm và giao thông của chúng ta không thể tồn tại hoặc hoạt động như hiện tại.

Hơi nước cung cấp phương tiện vận chuyển lượng năng lượng có thể kiểm soát từ nhà lò hơi tự động trung tâm, nơi nó có thể được tạo ra một cách hiệu quả và kinh tế, đến điểm sử dụng. Do đó khi hơi nước di chuyển quanh nhà máy, nó có thể được coi là vận chuyển và cung cấp năng lượng.

Vì nhiều lý do, hơi nước là một trong những mặt hàng được sử dụng rộng rãi nhất để truyền năng lượng nhiệt. Việc sử dụng nó phổ biến trong toàn bộ công nghiệp cho nhiều loại nhiệm vụ từ sản xuất công suất cơ học đến sưởi ấm không gian và ứng dụng quy trình.

Hơi nước hiệu quả và kinh tế để tạo ra

Nước dồi dào và rẻ tiền. Nó không nguy hại cho sức khỏe và thân thiện với môi trường. Ở dạng khí, nó là phương tiện năng lượng an toàn và hiệu quả. Hơi nước có thể chứa nhiều hơn năm hoặc sáu lần năng lượng tiềm ẩn so với một khối lượng nước tương đương.

Khi nước được gia nhiệt trong lò hơi, nó bắt đầu hấp thụ năng lượng. Tùy thuộc vào áp suất trong lò hơi, nước sẽ bay hơi ở một nhiệt độ nhất định để tạo thành hơi nước. Hơi nước chứa một lượng lớn năng lượng được lưu trữ cuối cùng sẽ được truyền đến quy trình hoặc không gian cần được gia nhiệt.

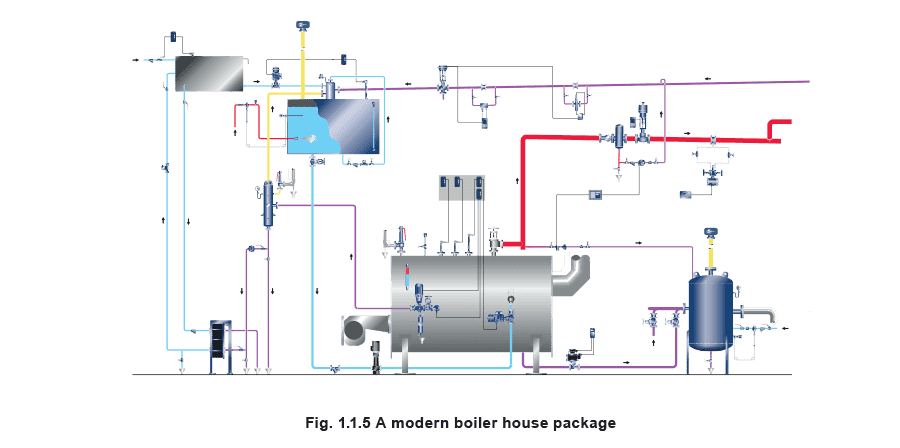

Nó có thể được tạo ra ở áp suất cao để cho nhiệt độ hơi nước cao hơn. Áp suất càng cao, nhiệt độ càng cao. Nhiều năng lượng nhiệt hơn được chứa trong hơi nước nhiệt độ cao nên tiềm năng làm việc của nó lớn hơn. Các lò hơi vỏ hiện đại có thiết kế nhỏ gọn và hiệu quả, sử dụng nhiều đường đi và công nghệ đầu đốt hiệu quả để truyền một tỷ lệ rất cao năng lượng chứa trong nhiên liệu vào nước, với lượng phát thải tối thiểu. Nhiên liệu lò hơi có thể được chọn từ nhiều tùy chọn, bao gồm chất thải dễ cháy, điều này làm cho lò hơi hơi nước trở thành một lựa chọn thân thiện với môi trường trong số các lựa chọn có sẵn để cung cấp nhiệt. Nhà lò hơi tập trung có thể tận dụng mức giá khí gas gián đoạn thấp, vì bất kỳ nhiên liệu dự phòng phù hợp nào cũng có thể được lưu trữ để sử dụng khi nguồn cung cấp khí bị gián đoạn. Các hệ thống thu hồi nhiệt hiệu quả cao có thể gần như loại bỏ chi phí xả đáy, trả ngưng tụ có giá trị về nhà lò hơi và tăng cường hiệu quả tổng thể của vòng lặp hơi nước và ngưng tụ.

Sự phổ biến ngày càng tăng của hệ thống Kết hợp nhiệt và điện (CHP) thể hiện sự đánh giá cao đối với hệ thống hơi nước trong môi trường và các ngành công nghiệp quan tâm đến năng lượng ngày nay.

Hơi nước có thể được phân phối dễ dàng và tiết kiệm đến điểm sử dụng

Hơi nước là một trong những phương tiện được sử dụng rộng rãi nhất để truyền nhiệt qua khoảng cách xa. Bởi vì hơi nước chảy theo sự giảm áp suất dọc theo đường ống, không cần bơm tuần hoàn tốn kém. Do hàm lượng nhiệt cao của hơi nước, chỉ cần đường ống có đường kính tương đối nhỏ để phân phối hơi nước ở áp suất cao. Sau đó áp suất được giảm tại điểm sử dụng nếu cần thiết. Sắp xếp này làm cho việc lắp đặt dễ dàng và ít tốn kém hơn so với một số chất lưu truyền nhiệt khác. Nhìn chung, chi phí đầu tư và vận hành thấp hơn của hệ thống tạo hơi nước, phân phối và trả ngưng tụ có nghĩa là nhiều người dùng chọn lắp đặt hệ thống hơi nước mới thay vì các

phương tiện năng lượng khác, như hệ thống nước nóng đốt gas, điện và dầu nhiệt.

Hơi nước dễ kiểm soát

Do mối quan hệ trực tiếp giữa áp suất và nhiệt độ của hơi nước bão hòa, lượng năng lượng đầu vào cho quy trình dễ kiểm soát, chỉ bằng cách kiểm soát áp suất hơi nước bão hòa. Các điều khiển hơi nước hiện đại được thiết kế để phản ứng rất nhanh với các thay đổi của quy trình.

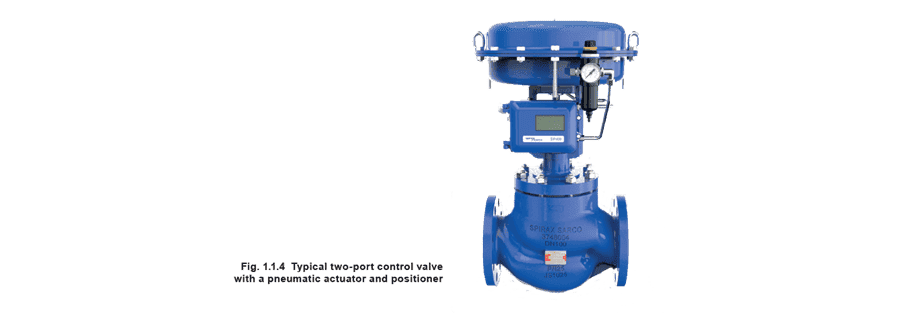

Mục được hiển thị trong Hình 1.1.4 là cụm van điều khiển hai cổng và bộ chấp hành khí nén điển hình, được thiết kế để sử dụng cho hơi nước. Độ chính xác của nó được nâng cao bằng cách sử dụng bộ định vị van khí nén.

Sử dụng van hai cổng, thay vì van ba cổng thường cần thiết trong hệ thống chất lỏng, đơn giản hóa kiểm soát và lắp đặt, và có thể giảm chi phí thiết bị.

Năng lượng dễ dàng được truyền đến quy trình

Hơi nước cung cấp khả năng truyền nhiệt tuyệt vời. Khi hơi nước đến nhà máy, quá trình ngưng tụ truyền nhiệt hiệu quả đến sản phẩm đang được gia nhiệt.

Hơi nước có thể bao quanh hoặc được phun vào sản phẩm đang được gia nhiệt. Nó có thể lấp đầy bất kỳ không gian nào ở nhiệt độ đồng đều và sẽ cung cấp nhiệt bằng cách ngưng tụ ở nhiệt độ không đổi; điều này loại bỏ gradient nhiệt độ có thể được tìm thấy dọc theo bất kỳ bề mặt truyền nhiệt nào - một vấn đề thường là đặc trưng của dầu nhiệt độ cao hoặc gia nhiệt nước nóng, và có thể dẫn đến vấn đề chất lượng, như biến dạng vật liệu đang được sấy khô.

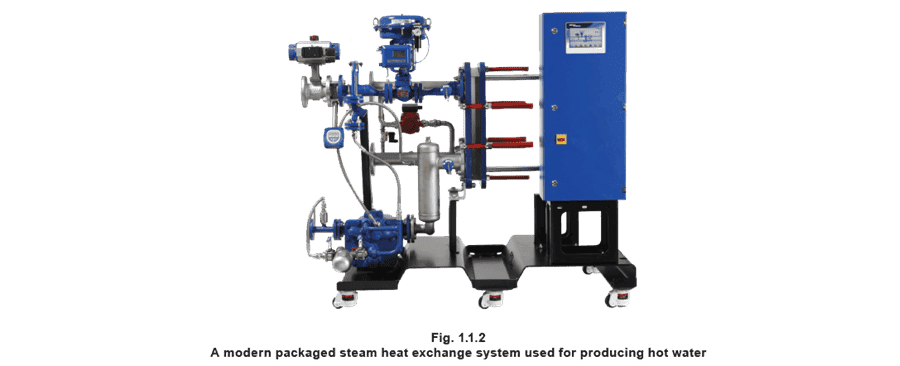

Vì tính chất truyền nhiệt của hơi nước rất cao, diện tích truyền nhiệt cần thiết tương đối nhỏ. Điều này cho phép sử dụng nhà máy nhỏ gọn hơn, dễ lắp đặt hơn và chiếm ít không gian hơn trong nhà máy. Một đơn vị đóng gói hiện đại cho nước nóng gia nhiệt bằng hơi nước, có công suất định mức 1200 kW và tích hợp bộ trao nhiệt bản hơi nước cùng tất cả các điều khiển, chỉ cần 0,7 m² diện tích sàn. So sánh với đơn vị đóng gói tích hợp bộ trao nhiệt vỏ ống sẽ thường chiếm diện tích gấp hai đến ba lần.

Nhà máy hơi nước hiện đại dễ quản lý

Ngày càng nhiều, người dùng năng lượng công nghiệp đang tìm cách tối đa hóa hiệu quả năng lượng và giảm thiểu chi phí sản xuất và chi phí chung. Thỏa thuận Kyoto về bảo vệ khí hậu là một ảnh hưởng bên ngoài quan trọng thúc đẩy xu hướng hiệu quả năng lượng, và đã dẫn đến các biện pháp khác nhau trên toàn cầu, như Thuế Biến đổi Khí hậu ở Anh. Ngoài ra, trong thị trường cạnh tranh ngày nay, tổ chức có chi phí thấp nhất thường có thể đạt được lợi thế quan trọng so với đối thủ. Chi phí sản xuất có thể tạo ra sự khác biệt giữa sự sống còn và thất bại trên thị trường.

Các cách tăng hiệu quả năng lượng bao gồm giám sát và tính phí tiêu thụ năng lượng cho các bộ phận liên quan. Điều này tạo nhận thức về chi phí và tập trung quản lý vào việc đạt mục tiêu. Chi phí chung biến đổi cũng có thể được giảm thiểu bằng cách đảm bảo bảo trì có kế hoạch và có hệ thống; điều này sẽ tối đa hóa hiệu quả quy trình, cải thiện chất lượng và giảm thời gian ngừng hoạt động.

Hầu hết các điều khiển hơi nước có thể giao diện với hệ thống điều khiển và đo lường mạng hiện đại để cho phép kiểm soát tập trung, chẳng hạn như trong trường hợp hệ thống SCADA hoặc Hệ thống Quản lý Nhà máy/Năng lượng. Nếu người dùng muốn, các thành phần của hệ thống hơi nước cũng có thể hoạt động độc lập (đơn lẻ).

Với bảo trì đúng cách, nhà máy hơi nước sẽ tồn tại trong nhiều năm, và tình trạng của nhiều khía cạnh hệ thống dễ giám sát trên cơ sở tự động. So với các hệ thống khác, quản lý có kế hoạch và giám sát bẫy hơi dễ thực hiện với hệ thống giám sát bẫy hơi, nơi bất kỳ rò rỉ hoặc tắc nghẽn nào đều được xác định chính xác và ngay lập tức thông báo cho kỹ sư.

Điều này có thể so sánh với thiết bị tốn kém cần thiết để giám sát rò rỉ gas, hoặc giám sát thủ công tốn thời gian liên quan đến hệ thống dầu hoặc nước.

Ngoài ra, khi hệ thống hơi nước cần bảo trì, phần liên quan của hệ thống dễ cô lập và có thể thoát nước nhanh chóng, có nghĩa là sửa chữa có thể được thực hiện nhanh chóng.

Trong nhiều trường hợp, đã được chứng minh rằng việc nâng cấp nhà máy hơi nước lâu đời bằng hệ thống kiểm soát và giám sát tinh vi ít tốn kém hơn nhiều so với thay thế bằng phương pháp cung cấp năng lượng thay thế, chẳng hạn như hệ thống gas phi tập trung. Các nghiên cứu điển hình được đề cập trong Mô-đun 1.2 cung cấp các ví dụ thực tế.

Công nghệ tiên tiến ngày nay là một khoảng cách rất xa so với nhận thức truyền thống về hơi nước như sản phẩm của đầu máy hơi nước và Cách mạng Công nghiệp. Thực vậy, hơi nước là sự lựa chọn ưa thích của ngành công nghiệp ngày nay. Gọi bất kỳ thương hiệu tiêu dùng nổi tiếng nào, và trong chín trên mười trường hợp, hơi nước sẽ đóng vai trò quan trọng trong sản xuất.

Hơi nước linh hoạt

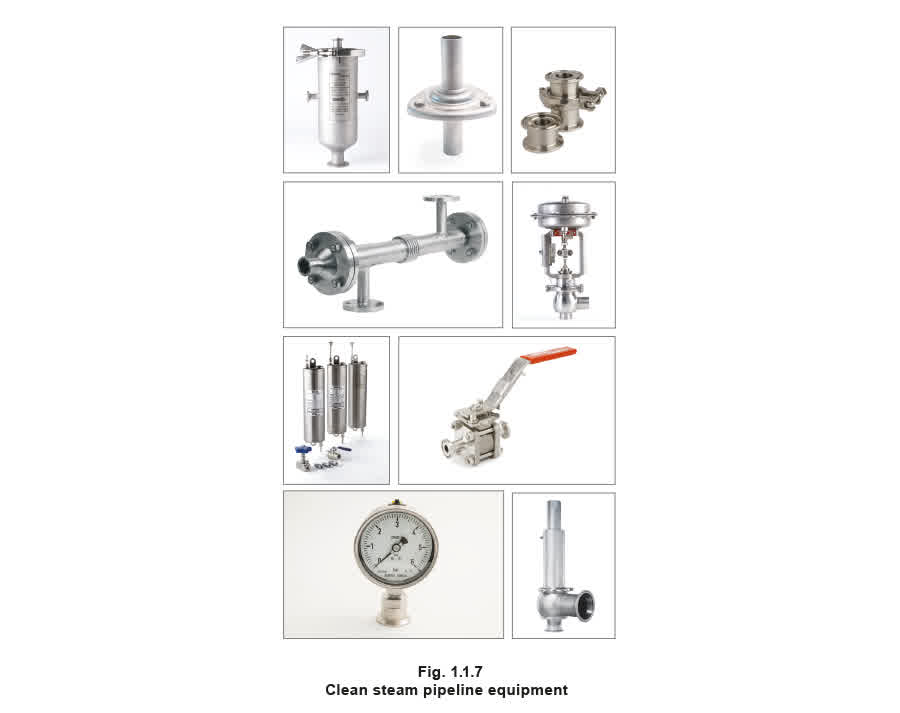

Hơi nước không chỉ là phương tiện truyền nhiệt tuyệt vời, nó còn vô trùng, và do đó phổ biến cho sử dụng quy trình trong ngành thực phẩm, dược phẩm và y tế. Nó cũng được sử dụng rộng rãi trong bệnh viện cho mục đích khử trùng.

Các ngành sử dụng hơi nước trải dài từ nhà máy dầu mỏ và hóa dầu lớn đến tiệm giặt ủi địa phương nhỏ. Các công dụng khác bao gồm sản xuất giấy, dệt may, nấu bia, sản xuất thực phẩm, lưu hóa cao su, và gia nhiệt và làm ẩm tòa nhà.

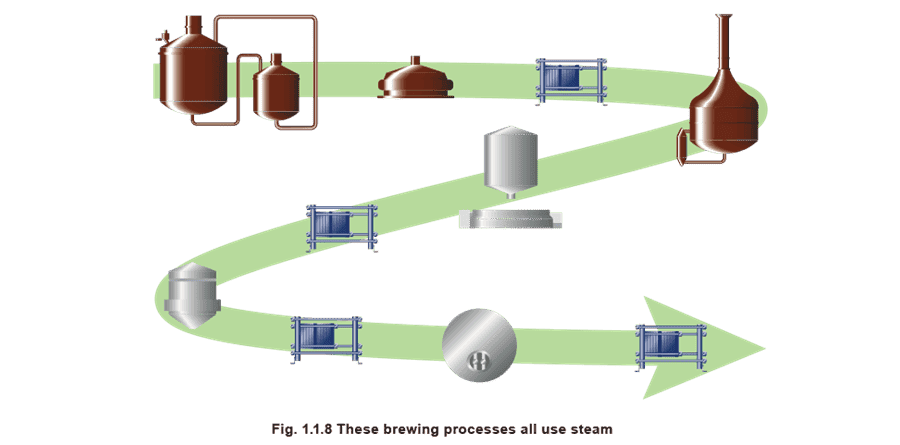

Nhiều người dùng thấy thuận tiện khi sử dụng hơi nước làm chất lưu làm việc giống nhau cho cả sưởi ấm không gian và ứng dụng quy trình. Ví dụ, trong ngành nấu bia, hơi nước được sử dụng theo nhiều cách khác nhau trong các giai đoạn khác nhau của quy trình, từ phun trực tiếp đến gia nhiệt cuộn dây.

Hơi nước cũng an toàn bản chất - nó không thể gây ra tia lửa và không có nguy cơ cháy. Nhiều nhà máy hóa dầu sử dụng hệ thống chữa cháy bằng hơi nước. Do đó nó lý tưởng để sử dụng trong các khu vực nguy hiểm hoặc môi trường dễ nổ.

Các phương pháp phân phối năng lượng khác

Các giải pháp thay thế cho hơi nước bao gồm nước và chất lưu nhiệt như dầu nhiệt độ cao. Mỗi phương pháp có ưu nhược điểm, và sẽ phù hợp nhất với các ứng dụng hoặc dải nhiệt độ nhất định.

So với hơi nước, nước có tiềm năng mang nhiệt thấp hơn, do đó lượng lớn nước phải được bơm quanh hệ thống để đáp ứng yêu cầu quy trình hoặc sưởi ấm. Tuy nhiên, nước phổ biến cho các ứng dụng sưởi ấm không gian chung và quy trình nhiệt độ thấp (lên đến 120 °C) khi có thể chấp nhận một số biến đổi nhiệt độ.

Chất lưu nhiệt, như dầu khoáng, có thể được sử dụng khi cần nhiệt độ cao (lên đến 400 °C), nhưng khi hơi nước không thể sử dụng. Một ví dụ bao gồm gia nhiệt một số hóa chất trong quy trình mẻ. Tuy nhiên chất lưu nhiệt đắt tiền, và cần thay thế mỗi vài năm - chúng không phù hợp với hệ thống lớn. Chúng cũng rất ‘thẩm thấu’ và các kết nối và mối nối chất lượng cao là cần thiết để tránh rò rỉ.

Các phương tiện khác nhau được so sánh trong Bảng 1.1.1 bên dưới. Lựa chọn cuối cùng về phương tiện gia nhiệt phụ thuộc vào việc đạt được cân bằng giữa các yếu tố kỹ thuật, thực tế và tài chính, sẽ khác nhau cho mỗi người dùng.

Nói chung, đối với sưởi ấm thương mại và thông gió, và hệ thống công nghiệp, hơi nước vẫn là lựa chọn thực tế và kinh tế nhất.

Bảng 1.1.1 So sánh phương tiện gia nhiệt với hơi nước

Lợi ích của hơi nước - Tóm tắt

Bảng 1.1.2 Lợi ích hơi nước

Lợi ích nội tại	Lợi ích hệ thống
Nước dễ dàng có sẵn Nước rẻ tiền Hơi nước sạch và tinh khiết Hơi nước an toàn bản chất Hơi nước có hàm lượng nhiệt cao Hơi nước dễ kiểm soát nhờ mối quan hệ áp suất/nhiệt độ Hơi nước giải phóng nhiệt ở nhiệt độ không đổi	Đường ống nhỏ, kích thước nhỏ gọn và trọng lượng nhẹ hơn Không bơm, không cân bằng Van hai cổng - rẻ hơn Chi phí bảo trì thấp hơn so với nhà máy phân tán Chi phí đầu tư thấp hơn so với nhà máy phân tán Sản phẩm tương thích SCADA Tự động hóa; nhà lò hơi tự động hoàn toàn đáp ứng các yêu cầu như PM5 và PM60 ở Anh Tiếng ồn thấp Giảm kích thước nhà máy (so với nước) Tuổi thọ thiết bị Lò hơi có lựa chọn nhiên liệu linh hoạt và mức giá Hệ thống linh hoạt và dễ mở rộng
Yếu tố môi trường	Ứng dụng
Hiệu suất nhiên liệu của lò hơi Quản lý ngưng tụ và thu hồi nhiệt Hơi nước có thể được đo lường và quản lý Liên kết với CHP/nhiệt thải Hơi nước có ý nghĩa về môi trường và kinh tế	Hơi nước có nhiều ứng dụng - máy làm lạnh, bơm, quạt, làm ẩm Khử trùng Sưởi ấm không gian Phạm vi ngành công nghiệp
