Nâng ngưng tụ và ngưng tụ bị ô nhiễm

Khuyến nghị cho các trường hợp đặc biệt, bao gồm nâng ngưng tụ lên đường hồi cấp cao hơn, và xử lý ngưng tụ bị ô nhiễm.

Nâng ngưng tụ từ đường hơi chính

Đôi khi cần nâng ngưng tụ từ bẫy hơi lên đường hồi ngưng tụ cấp cao hơn (Hình 14.5.1). Ngưng tụ sẽ dâng lên đường ống nâng khi áp suất hơi thượng lưu của bẫy hơi cao hơn áp suất hạ lưu của bẫy hơi. Áp suất hạ lưu của bẫy hơi thường được gọi là áp suất ngược, và bao gồm bất kỳ áp suất nào tồn tại trong đường ngưng tụ cộng với cột tĩnh do ngưng tụ trong đường ống dâng lên. Áp suất thượng lưu sẽ thay đổi giữa điều kiện khởi động, khi nó ở mức thấp nhất, và điều kiện vận hành, khi nó ở mức cao nhất. Áp suất ngược liên quan đến độ nâng bằng cách sử dụng quy đổi gần đúng sau: 1 mét nâng trong đường ống = 1 m cột tĩnh áp suất ≅ 0.1 bar áp suất ngược Nếu cột 5 m tạo ra áp suất ngược 0.5 bar, thì điều này giảm áp suất chênh lệch có sẵn để đẩy ngưng tụ qua bẫy hơi; mặc dù trong điều kiện vận hành, sự giảm công suất bẫy hơi có thể chỉ đáng kể ở nơi áp suất thượng lưu thấp được sử dụng. Trong đường hơi chính khi khởi động, áp suất hơi có thể rất thấp, và thường xảy ra tình trạng nước dâng lại trước bẫy hơi, điều này có thể dẫn đến búa nước trong không gian đang được xả. Để giảm bớt vấn đề này khi khởi động, bẫy hơi giãn nở chất lỏng, lắp như thể hiện trong Hình 14.5.1, sẽ xả bất kỳ ngưng tụ lạnh nào hình thành vào thời điểm này ra ngoài. Khi đường hơi chính được làm ấm, nhiệt độ ngưng tụ tăng, khiến bẫy hơi giãn nở chất lỏng đóng lại. Đồng thời, áp suất hơi tăng, đẩy ngưng tụ nóng qua bẫy hơi ‘làm việc’ đến đường hồi.

Đường xả từ bẫy hơi đến đường hồi trên cao, tốt nhất nên xả vào đỉnh của đường chính rather thanchỉ đưa vào phía dưới, như thể hiện trong Hình 14.5.1. Điều này hỗ trợ hoạt động, vì mặc dù đường dâng có thể đầy nước khi khởi động, đôi khi nó chứa không gì hơn hơi nước flash khi ngưng tụ nóng dưới áp suất đi qua. Nếu đường xả được lắp vào đáy đường hồi, nó sẽ đầy ngưng tụ sau mỗi lần xả và tăng xu hướng búa nước và tiếng ồn.

Cũng khuyến nghị rằng van một chiều nên được lắp sau bất kỳ bẫy hơi nào từ đó ngưng tụ được nâng lên, ngăn ngưng tụ rơi trở lại về phía bẫy hơi. Các khuyến nghị chung trên áp dụng không chỉ cho bẫy hơi nâng ngưng tụ từ đường hơi chính, mà còn cho bẫy hơi xả bất kỳ loại quá trình nào hoạt động ở áp suất hơi không đổi. Các quá trình kiểm soát nhiệt độ thường sẽ hoạt động với áp suất hơi thấp. Các đường xả ngưng tụ dâng lên nên được tránh bằng mọi giá, trừ khi bơm-bẫy tự động được sử dụng.

Ngưng tụ bị ô nhiễm

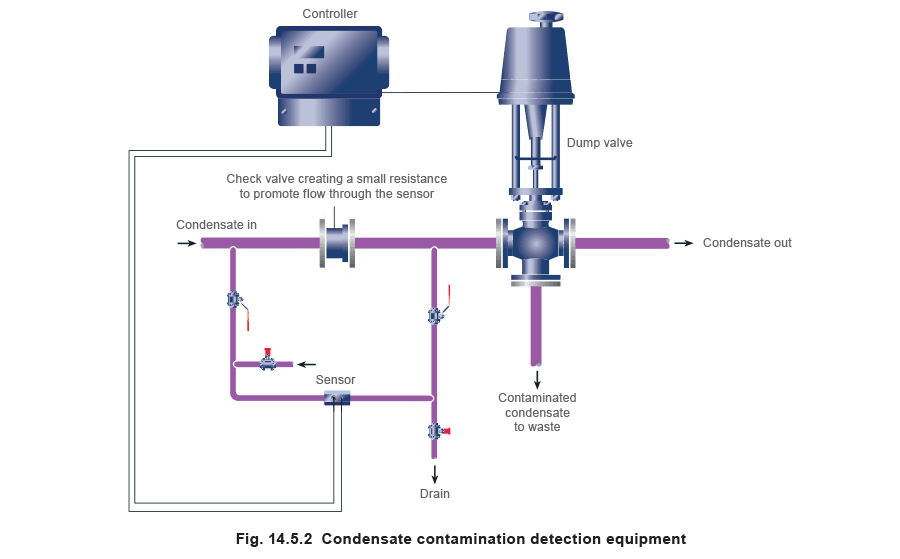

Đôi khi, ngưng tụ được xả từ các nguồn mà nó có thể đã bị ô nhiễm bởi chất lỏng quá trình ăn mòn. Điều này không phù hợp cho nước cấp lò hơi vì nguy cơ tạo bọt, đóng cặn, và ăn mòn mà nó có thể gây ra trong lò hơi và đường ống phân phối. Tuy nhiên, mặc dù bị ô nhiễm, ngưng tụ vẫn mang cùng lượng nhiệt hữu ích như ngưng tụ sạch có thể được thu hồi nếu thiết bị phát hiện ô nhiễm phù hợp được sử dụng. Các thiết bị như vậy phát hiện sự thay đổi độ dẫn điện của ngưng tụ. Khi sự thay đổi từ độ dẫn điện mong muốn xảy ra thì điều này có thể có nghĩa là ngưng tụ bị ô nhiễm. Bộ điều khiển ra lệnh cho van xả mở, cho phép ngưng tụ chảy ra ngoài. Ở một số quốc gia, giám sát liên tục ngưng tụ là yêu cầu pháp lý.
