Daha düşük kapasiteli görevler için TD42L termodinamik buhar kapanı
Spirax Sarco TD42L buhar kapanı, nispeten düşük kondens yükleri için tasarlanmış, bakımı yapılabilir bir termodinamik buhar kapanıdır. Belgelenmiş kullanım amacı, ürünü özellikle buhar ana hatlarının drenajı ve daha düşük kapasiteli refakat ısıtma uygulamaları için uygun hâle getirir. Dişli gövde bağlantısını entegre pislik tutucuyla birleştirerek buhar sistemine, planlı inceleme ve temizlik için erişilebilen kompakt bir kapan grubu sağlar. Doğru seçim yine de gerçek kondens yüküne, basınca, sıcaklığa, mevcut basınç farkına ve dönüş hattı koşullarına bağlıdır; tek başına nominal boru ölçüsü kapasite seçimi için yeterli değildir.
TD42L, tek modelli bir ürün sayfasıdır. Belgelenmiş dört bağlantı ölçüsü 3/8 inch, 1/2 inch, 3/4 inch ve 1 inch olup bağlantılar dişli BSP T Rp (ISO 7-1) veya NPT tipindedir. Kondensin uzaklaştırılması, çalışma ilkeleri ve ürün seçimi hakkında daha kapsamlı bir açıklama için buhar kapanı seçim kılavuzunu kullanın; aşağıdaki bölümler bu modelin doğrulanmış çalışma aralığına ve montajla ilgili hususlara odaklanmaktadır.
Termodinamik çalışma ve mühendislikteki rolü
Termodinamik bir kapan, içinden geçen akışkanın basınç ve sıcaklık davranışına tepki verir. Montaj talimatlarında TD42L'nin, kondensi buharın doyma sıcaklığının birkaç derece altında darbeli bir hareketle tahliye ettiği belirtilmektedir. Bu davranış, seçim ve boru tesisatı incelemesinin bir parçasıdır: tahliye noktası güvenli olmalı, aşağı akış ekipmanı çalışma koşullarına dayanmalı ve dönüş sistemi karşı basınç ile olası ters akış açısından değerlendirilmelidir.
Kapan, bir buhar ana hattında drenaj noktasında biriken kondensi uzaklaştırırken belgelenmiş koşullar altında amaçlanan buhar işletimini sürdürür. Bir refakat ısıtma hattında veya başka bir düşük kapasiteli görevde, kondens hesabı ve mevcut diferansiyel basınç bilindiğinde aynı düşük yük konumlandırması yararlı olabilir. Model yalnızca bağlantısı boruya uyduğu için seçilmez. İlk çalıştırma koşulları, düşük yükte çalışma, dönüş kollektörü ve tahliye düzeni incelemeye dâhil edilmelidir.
Ürün, Avrupa Basınçlı Ekipmanlar Direktifi kapsamındaki Grup 2'de yer alan buhar, hava veya kondens/su için özel olarak belgelenmiştir. Başka bir akışkan farklı bir uyumluluk değerlendirmesi gerektirebilir; belgelenmemiş bir akışkan düşünülüyorsa sipariş vermeden önce uygunluğu üreticiyle doğrulayın. Gövde ve iç aksam malzemelerini, maksimum ve minimum basınç ile sıcaklığı ve kapan arızasının tüm sistem üzerindeki sonuçlarını kontrol edin.
Entegre filtrelemeye sahip bakımı yapılabilir yapı

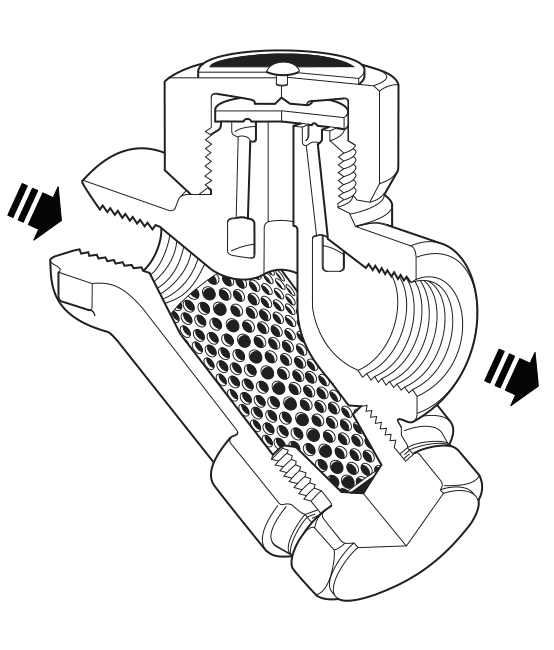

Entegre pislik tutucu, paslanmaz çelik bir süzgeci kapan grubu içinde oturma yüzeyinin önüne yerleştirir. Kapak ve pislik tutucu kapağı planlı bakım sırasında çıkarılabildiğinden süzgeç ve oturma bileşenleri, kalıcı olarak kapatılmış tek kullanımlık bir ünite olarak değerlendirilmek yerine bakıma alınabilir. Entegre süzgeç TD42L'nin bir parçasıdır; daha geniş sistemin ek koruma veya kir tutma kapasitesi gerektirdiği yerlerde ayrıca boyutlandırılmış bir üst akış buhar pislik tutucusunun veya filtresinin yerini almaz.
Basınç taşıyan gövde, akımsız nikel kaplama (ENP) yüzeye sahip paslanmaz çeliktir. Resmî teknik bilgilerde ENP dış yüzey, enerji tasarrufu sağlayan ve oksidasyona dayanıklı olarak tanımlanır. Kapak ve pislik tutucu kapağının yanı sıra disk, süzgeç ve pislik tutucu kapak contası da paslanmaz çeliktir; kesin malzeme tanımları aşağıdaki teknik tabloda korunmuştur. Bu tanımlar satın alma ve uyumluluk incelemesine yardımcı olur ancak gerçek akışkan, kirlenme ve sıcaklık koşullarının değerlendirilmesi gerekliliğini ortadan kaldırmaz.
İsteğe bağlı ek parça olarak alüminyum bir yalıtım kapağı mevcuttur. Rüzgâr, yağmur veya düşük dış ortam sıcaklığı gibi koşulların yol açtığı aşırı ısı kaybının etkisini azaltmak için tasarlanmıştır. Pislik tutucu kapağına bir BDV1 veya BDV2 entegre blöf vanası takılabilir; alternatif olarak kapak delinebilir, diş açılabilir ve belgelenmiş 3/8 inch dişli bağlantıyla tapalanabilir. Seçilen opsiyonu sipariş aşamasında doğrulayın ve kapak ile süzgecin çıkarılma mesafeleri için yeterli erişim alanı bırakın.
Basınç, sıcaklık ve karşı basınç çalışma aralığı

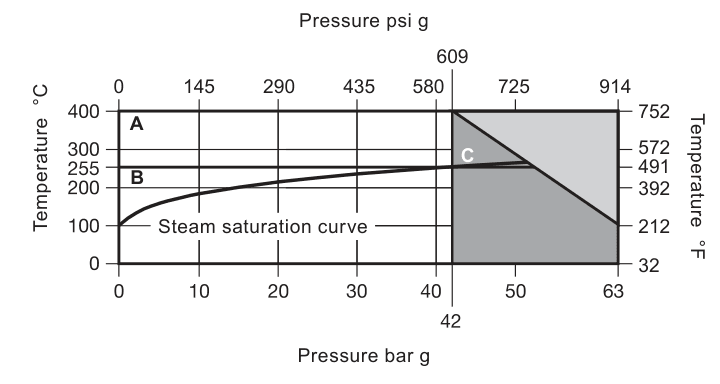

TD42L, PN63 gövde tasarım koşuluna sahiptir. İzin verilen maksimum basınç 100 °C sıcaklıkta 63 bar g'dir. İzin verilen maksimum sıcaklık ve maksimum çalışma sıcaklığı, 42 bar g basınçta 400 °C olup maksimum çalışma basıncı 42 bar g'dir. Bu değerler, sınırsız bir eş zamanlı derecelendirme yerine bir basınç/sıcaklık ilişkisini tanımlar: basınç-sıcaklık grafiği ve grafikteki yasak bölge birlikte dikkate alınmalıdır.
Belgelenmiş izin verilen minimum sıcaklık ve minimum çalışma sıcaklığı 0 °C, tatmin edici çalışma için minimum giriş basıncı ise 0.25 bar g'dir. Maksimum çalışma karşı basıncı, üst akış basıncının 80% değerini aşmamalıdır. Aşırı karşı basınç kapanın doğru şekilde kapanmasını engelleyebileceğinden bu kontrol dönüş kollektörünü, yükselmeyi, kısıtlamaları ve diğer tahliye kaynaklarını kapsamalıdır. Ürünün tam vakum koşullarında güvenli olduğu belirtilmiştir ve tasarlanan maksimum soğuk hidrolik test basıncı 95 bar g'dir; bu test değeri izin verilen çalışma basıncıyla karıştırılmamalıdır.
Bir Spirax Sarco TD42L montajı için normal ve maksimum giriş basıncını, sıcaklığı, ilk çalıştırma koşullarını, minimum giriş basıncını, beklenen karşı basıncı ve kondens yükünü kaydedin. Herhangi bir sistem sınırı kapan sınırından yüksekse aşırı basınç veya aşırı sıcaklık durumunu önlemek için uygun bir emniyet cihazı gereklidir. Nihai seçim, tek başına bir katalog değerine değil, belgelenmiş grafiğe ve eksiksiz çalışma senaryosuna dayanmalıdır.
Kapasite, ölçü ve bağlantı seçimi

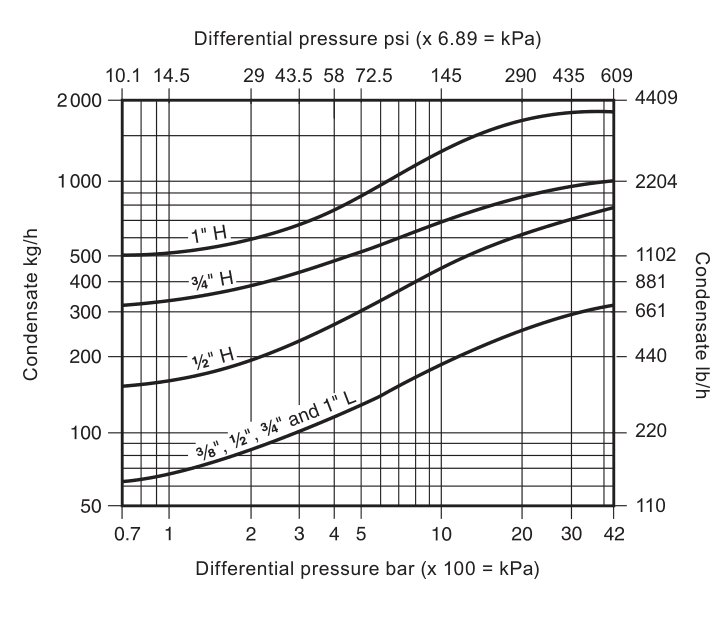

Teknik kapasite grafiği, TD42L eğrisi dâhil olmak üzere belgelenmiş bağlantı ölçüsü eğrileri için kondens yükü ile diferansiyel basınç arasındaki ilişkiyi gösterir. Eğriyi, ilk çalıştırma ve düşük yük koşulları dâhil gerçek çalışma noktasındaki mevcut diferansiyel basınca göre okuyun. Görsel grafik okumasını evrensel bir nominal kapasiteye dönüştürmeyin: kondens yükü, basınç düşüşü ve çalışma koşulları her montaj için doğrulanmalıdır.
TD42L; 3/8 inch, 1/2 inch, 3/4 inch ve 1 inch dişli bağlantılarla sunulur. Hat, bağlantı parçaları ve yerel mühendislik uygulamalarıyla eşleşecek şekilde BSP T Rp (ISO 7-1) veya NPT seçin. Teklif talebi gönderilmeden önce ölçüyü, bağlantı standardını, akışkan hizmetini, normal ve maksimum basıncı, sıcaklığı, basınç farkını, kondens görevini ve tahliye hedefini doğrulayın. Ayrıca yalıtım kapağı veya entegre blöf vanası gerekip gerekmediğini ve mevcut boşluğun kapak ile süzgeç çıkarma ölçülerine uygun olup olmadığını doğrulayın.
Montaj ve sistem entegrasyonu
Tercih edilen montaj konumu, kapanın önünde küçük bir drenaj cebi bulunan yatay düzlemdir. İnceleme, temizlik ve değişimin güvenli bir şekilde gerçekleştirilebilmesi için uygun izolasyon vanaları sağlayın. Çalışmayı test etmek için bir gözetleme camı veya Spiratec sistemi kullanılabilir; gözetleme camı darbeli çalışan bir kapandan en az 1 m aşağı akışta olmalıdır. Kondens kapalı bir dönüş sistemine girdiğinde ters akışı önlemek için aşağı akışta bir çekvalf kullanılması düşünülmelidir. Buhar çekvalfi serisi, bu değerlendirme için ilgili sistem bileşenini sağlar.
Atmosfere tahliye yapılırken tahliye edilen akışkan 100 °C sıcaklıkta olabileceğinden akışkanı güvenli bir yere yönlendirin. Sistem tasarımının kontrollü tahliye gerektirdiği atmosferik tahliye düzenlerinde bir buhar difüzörü düşünülebilir. Normal çalışma koşullarına ulaşılana kadar izolasyon vanalarını yavaşça açın, ardından sızıntı ve doğru çalışma kontrolü yapın. Boru tesisatını zorlayarak hizalamayın veya kapanı bağlı sistemin oluşturabileceği dış gerilmelere maruz bırakmayın.

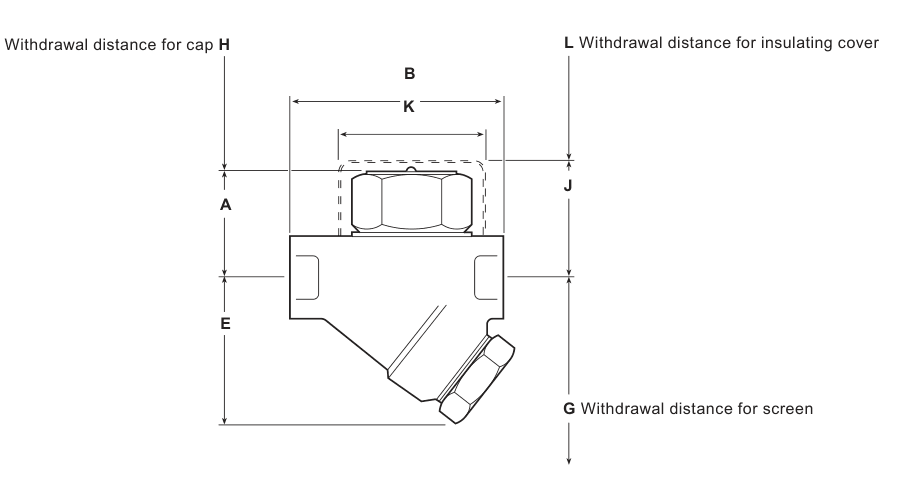

Ürün çevresinde güvenli erişim, aydınlatma, kaldırma düzenekleri ve bakım boşluğu sağlayın. Teknik ölçü çizimi; kapak, pislik tutucu süzgeci ve isteğe bağlı yalıtım kapağı için gereken alanı belirtir. Bu boşluklar yalnızca atölye ölçüleri değil, montaj gereklilikleridir; çünkü TD42L, belgelenmiş izolasyon, basınç tahliyesi ve soğutma önlemleri tamamlandıktan sonra boru hattı üzerinde bakıma alınabilir.
Sipariş ve bakım kontrolleri
Sipariş bilgilerinde TD42L modeli, nominal ölçü, BSP veya NPT bağlantı, çalışma görevi, yalıtım kapağı veya blöf opsiyonu ve gerekli sertifikasyon veya muayene belirtilmelidir. Talep edildiğinde üreticinin Tipik Test Raporu sunulabilir; sertifikasyon veya muayene gereklilikleri sipariş verilirken belirtilmelidir. Gelecekteki bakımlarda doğru parçaların ve tork değerlerinin kullanılması için teknik veriler ve montaj kılavuzu ekipman kaydıyla birlikte saklanmalıdır.
Bakım öncesinde besleme ve dönüş hatlarını izole edin, basıncın güvenli bir şekilde atmosfer basıncına eşitlenmesini ve kapanın soğumasını bekleyin. Servis prosedürü; temiz birleşme yüzeyleri, uygun aletler, uygun koruyucu ekipman ve orijinal yedek parçalar kullanılmasını gerektirir. Oturma yüzeyi bakımı sırasında disk yenisiyle değiştirilmelidir; gövde oturma yüzeyi yeniden işlenirse toplam metal kaldırma miktarı 0.25 mm değerini aşmamalıdır. Ayrıntılı servis ve pislik tutucu temizleme sırası, aşağıda verilen montaj ve bakım kılavuzunda korunmuştur.
Spirax Sarco TD42L seçim özeti
- Nispeten düşük kondens yükleri, buhar ana hattı drenajı ve daha düşük kapasiteli refakat ısıtma görevleri için bakımı yapılabilir termodinamik buhar kapanı.
- Entegre paslanmaz çelik pislik tutucu, dişli gövde bağlantıları ve ENP dış gövde yüzey işlemi.
- Dişli BSP T Rp (ISO 7-1) veya NPT tipinde 3/8 inch, 1/2 inch, 3/4 inch ve 1 inch bağlantılar.
- PN63 gövde tasarım koşulu, 42 bar g maksimum çalışma basıncı ve 42 bar g basınçta 400 °C maksimum çalışma sıcaklığı.
- Belgelenmiş şekilde 0.25 bar g minimum giriş basıncı, üst akış basıncının 80% değeri kadar maksimum karşı basınç ve tam vakum güvenliği.
- Önünde drenaj cebi bulunan yatay montaj, güvenli tahliye planlaması ve servis için izolasyon.
Bir Spirax Sarco TD42L teklif talebi, yalnızca model numarası yerine eksiksiz çalışma senaryosunu içerdiğinde en sağlam hâle gelir: yük, basınç, sıcaklık, basınç farkı, dönüş hattı karşı basıncı, bağlantı standardı, opsiyonlar ve sertifikasyon. Kapan hizmete alınmadan önce bu ayrıntıları doğrulamak için aşağıdaki teknik tabloları ve montaj talimatlarını kullanın.
