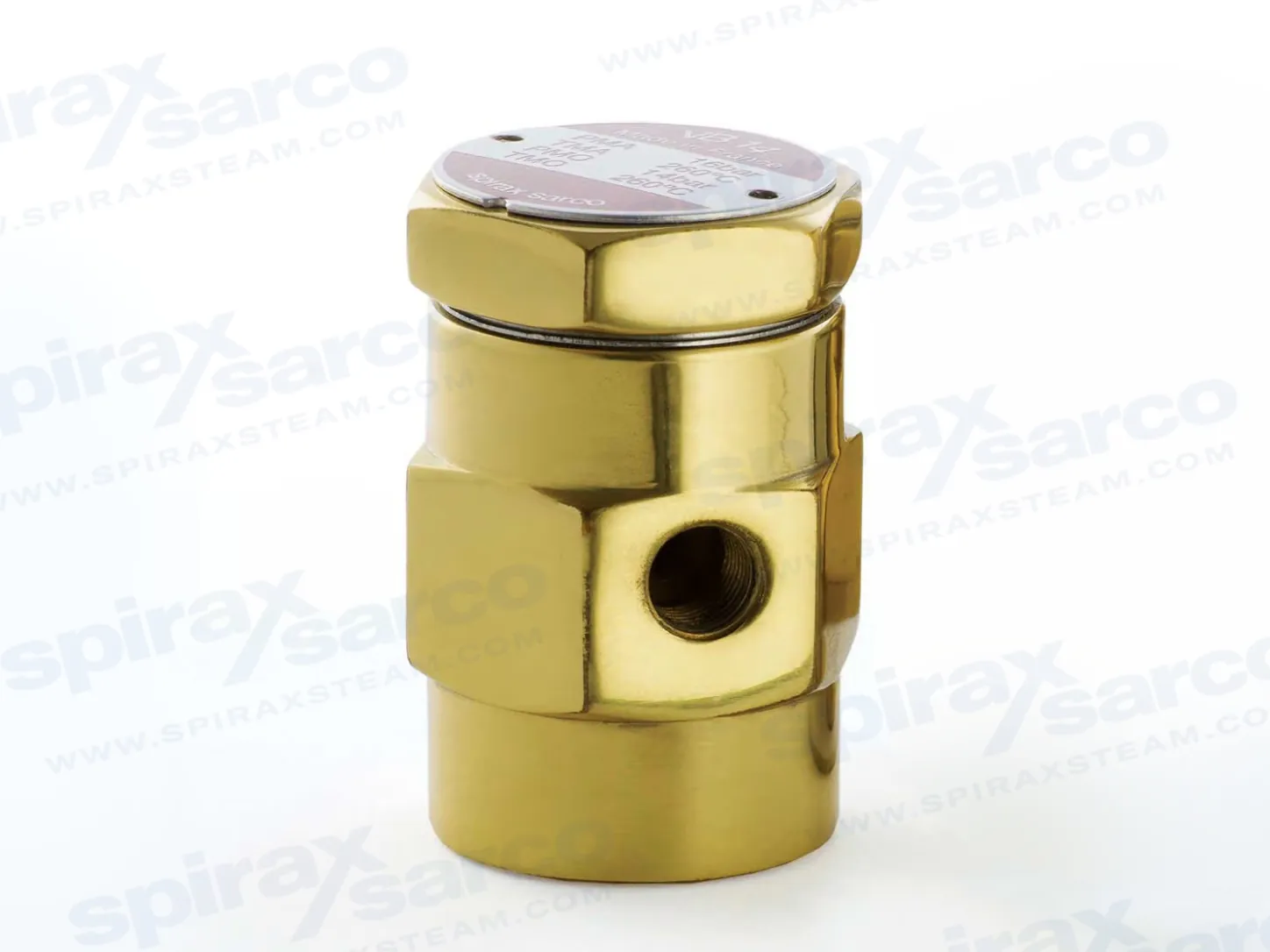

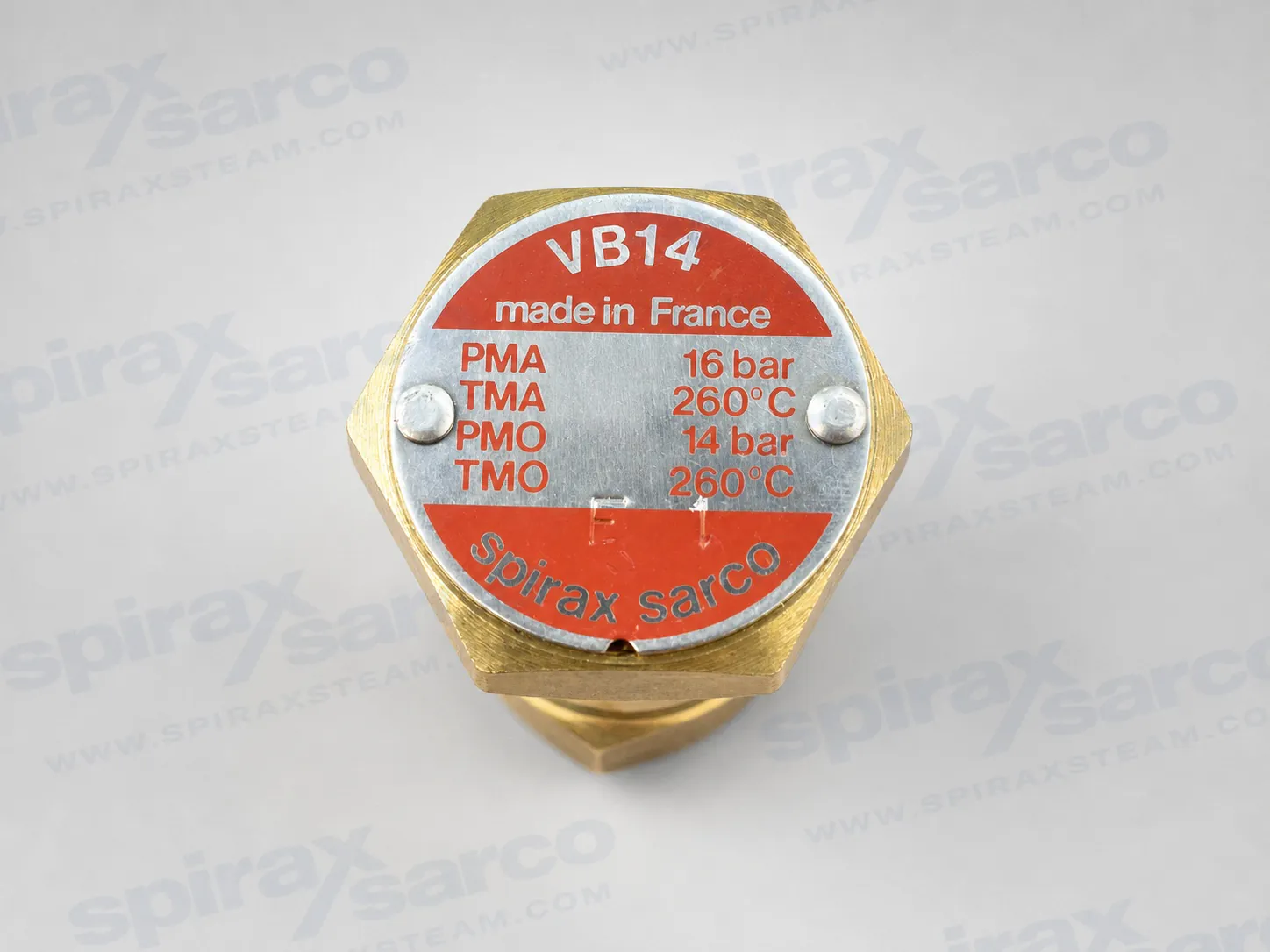

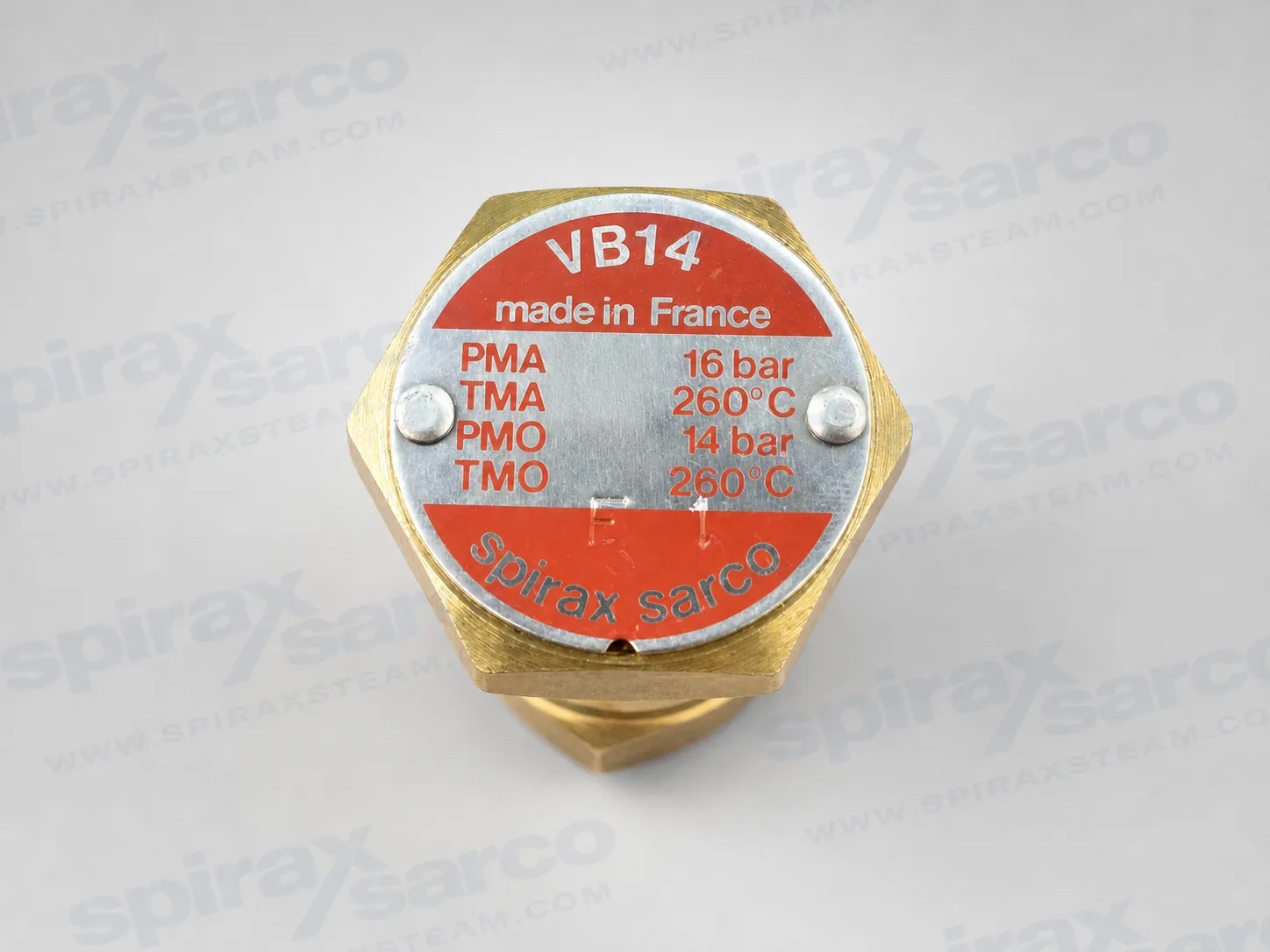

วาล์วทำลายสุญญากาศ VB14

VB14

วาล์วทำลายสุญญากาศ VB14

Spirax Sarco VB14 เป็นวาล์วทำลายสุญญากาศทองเหลืองขนาดกะทัดรัดสำหรับระบบไอน้ำควบแน่นและระบบของเหลว โดยให้อากาศไหลเข้าเมื่ออุปกรณ์เย็นลง เพื่อป้องกันไม่ให้สุญญากาศจำกัดการระบายคอนเดนเสทและการทำงาน

Specification

การเลือกและการใช้งาน Spirax Sarco VB14

วาล์วทำลายสุญญากาศ Spirax Sarco VB14 เป็นอุปกรณ์ทองเหลืองขนาดกะทัดรัดสำหรับระบบไอน้ำควบแน่นและระบบของเหลว เมื่ออุปกรณ์เย็นลงหลังการหยุดทำงาน ไอน้ำจะควบแน่นเป็นปริมาตรที่เล็กลงมากและอาจทำให้เกิดสุญญากาศ VB14 จะให้อากาศไหลเข้าเมื่อความดันภายในลดลงต่ำกว่าความดันทางเข้าของอากาศ ช่วยให้เครื่องแลกเปลี่ยนความร้อน คอยล์ ภาชนะ และระบบท่อระบายของเหลวและทำงานได้อย่างถูกต้อง

VB14 อยู่ในกลุ่มผลิตภัณฑ์ วาล์วทำลายสุญญากาศ Spirax Sarco ที่กว้างขึ้น แต่หน้านี้และตัวเลือกสำหรับส่งคำถามครอบคลุมเฉพาะรุ่น VB14 เท่านั้น

  • โครงสร้าง: ตัวเรือนและฝาครอบทองเหลือง พร้อมส่วนประกอบวาล์วสเตนเลสสตีล
  • การใช้งาน: การป้องกันสุญญากาศสำหรับงานทั่วไปในระบบไอระเหยควบแน่น ไอน้ำ และของเหลว
  • ข้อต่อ: ข้อต่อระบบขนาด ½-inch และช่องทางอากาศเข้าขนาด ⅛-inch; มีรุ่น BSP หรือ NPT
  • การติดตั้ง: ติดตั้งในแนวตั้ง โดยให้ข้อต่อระบบอยู่ด้านล่าง และให้ช่องทางอากาศเข้าระบายไปยังตำแหน่งที่ปลอดภัย
  • การบำรุงรักษา: คู่มือการติดตั้งฉบับปัจจุบันระบุว่า VB14 เป็นผลิตภัณฑ์ที่ไม่สามารถบำรุงรักษาได้ หากเกิดความขัดข้อง ให้เปลี่ยนทั้งชุด

วัตถุประสงค์และประโยชน์ของผลิตภัณฑ์

VB14 ใช้กับระบบไอน้ำและเครื่องแลกเปลี่ยนความร้อนที่อาจมีไอน้ำค้างอยู่หลังการหยุดทำงาน เมื่อภาชนะเย็นลง คอนเดนเสทจะมีปริมาตรน้อยกว่าไอน้ำเดิมมาก และอาจเกิดสภาวะสุญญากาศ การให้อากาศไหลเข้าจะป้องกันไม่ให้สุญญากาศขัดขวางการระบายของเหลวหรือการทำงานของอุปกรณ์

  • การออกแบบกะทัดรัดสำหรับการติดตั้งเฉพาะจุด
  • ตัวเรือนรับแรงดันทองเหลือง
  • วาล์วและบ่าวาล์วสเตนเลสสตีล
  • การติดตั้งในแนวตั้งช่วยให้ได้ทิศทางการทำงานตามที่ออกแบบไว้

ข้อมูลความดันและอุณหภูมิจากเอกสารข้อมูลการขาย

รุ่นความดันสูงสุดขีดจำกัดอุณหภูมิที่แสดงในเอกสารข้อมูล 170007
VB1414 bar260 °C ที่ 7 bar

ข้อต่อ ขนาด และมวล

รายการVB14 ขนาด ½-inch
ช่องทางอากาศเข้า, BSP⅛ inch
A55 mm
B34 mm
C34 mm
มวล0.35 kg

วัสดุ

ชิ้นส่วนวัสดุ VB14
ตัวเรือนทองเหลือง
ฝาครอบทองเหลือง
วาล์วสเตนเลสสตีล
บ่าวาล์วสเตนเลสสตีล

คุณลักษณะการไหลของอากาศ

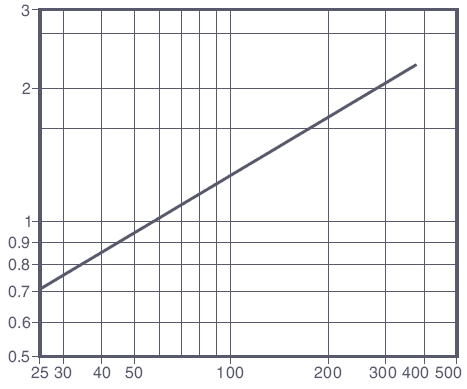

อัตราการไหลของอากาศผ่าน VB14 เทียบกับความดันสุญญากาศแตกต่าง
เอกสารข้อมูลการขายระบุว่าต้องใช้ความดันแตกต่าง 4.6 mmHg เพื่อเปิดวาล์ว แกนนอนคือความดันแตกต่างในหน่วย mmHg และแกนตั้งคืออัตราการไหลของอากาศในหน่วย dm³/s

การทำงานและการใช้งานทั่วไป

VB14 ให้อากาศไหลเข้าสู่ระบบไอน้ำควบแน่นหรือระบบของเหลว เมื่อการก่อตัวของสุญญากาศอาจขัดขวางการระบายของเหลวหรือการทำงาน การใช้งานทั่วไป ได้แก่ ทางเข้าไอน้ำของคอยล์อากาศ เครื่องแลกเปลี่ยนความร้อน ระบบสปาร์จ หม้อต้มแบบมีแจ็กเก็ต ถังน้ำป้อนหม้อไอน้ำ ท่อส่งน้ำเย็น และท่อส่งของเหลวในกระบวนการ

ขนาด ข้อต่อ และโครงสร้าง

ข้อต่อระบบ½ inch
ทางเข้าของอากาศ⅛ inch
ข้อต่อมาตรฐานใน TI-4-103-USNPT
ตัวเลือกข้อต่อ BSP
โครงสร้างตัวเรือนทองเหลืองพร้อมส่วนประกอบวาล์วสเตนเลส

วัสดุโครงสร้าง

หมายเลขชิ้นส่วนวัสดุ
1ฝาครอบทองเหลือง CU ZN 39 PB2
2ลูกบอลเช็ควาล์วสเตนเลส Z 100 CD 17
3บ่าวาล์วสเตนเลส Z10 CN 18 08
4ตัวเรือนทองเหลือง CU ZN 39 PB2
5ปะเก็นกราไฟต์ขยายตัวเสริมแรงด้วยนิกเกิล

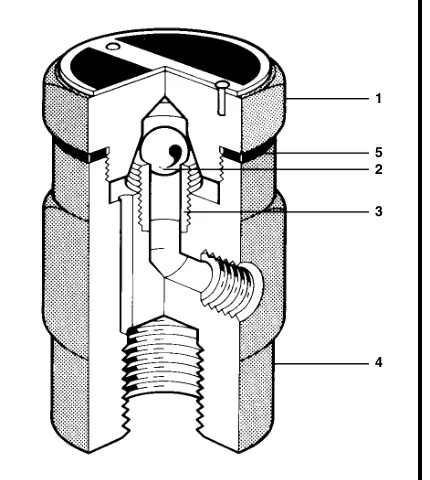

ภาพตัดขวางของอุปกรณ์ตัดสุญญากาศ VB14 พร้อมหมายเลขกำกับส่วนประกอบ
โครงสร้างภาคตัด: 1 ฝาครอบ 2 ลูกบอลเช็ควาล์ว 3 บ่าวาล์ว 4 ตัวเรือน และ 5 ปะเก็น

ขีดจำกัดและคุณลักษณะการทำงาน

ความดันใช้งานสูงสุด PMO210 psig (14 bar g)
อุณหภูมิใช้งานสูงสุด500 °F (260 °C)
ความดันสูงสุดที่อนุญาต PMA232 psig ตั้งแต่ 0 ถึง 500 °F (16 bar g ตั้งแต่ 0 ถึง 260 °C)
อุณหภูมิสูงสุดที่อนุญาต TMA500 °F ตั้งแต่ 0 ถึง 232 psig (260 °C ตั้งแต่ 0 ถึง 14 bar g)
Cv สูงสุด0.625
ค่าสุญญากาศที่ต้องใช้ในการเปิด2 in H₂O (0.15 in Hg)

ข้อบังคับในท้องถิ่นอาจจำกัดการใช้งานที่ต่ำกว่าเงื่อนไขที่ระบุไว้ เงื่อนไขขีดจำกัดใช้กับข้อต่อมาตรฐานเท่านั้น

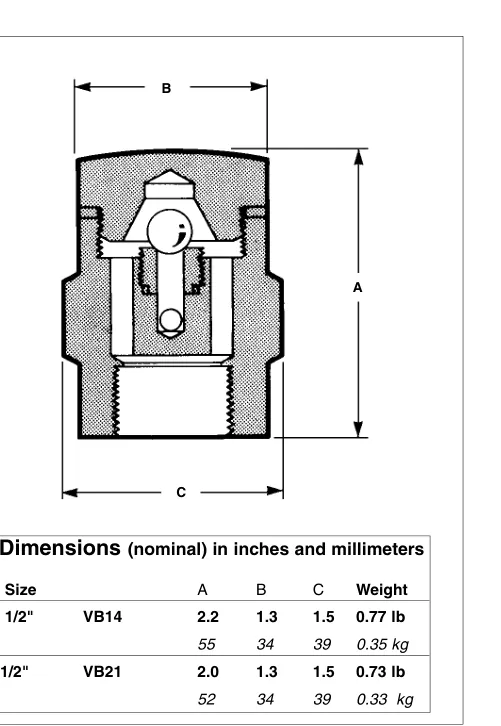

แผนภาพขนาดของอุปกรณ์ตัดสุญญากาศ VB14 แสดง A, B และ C
คำจำกัดความของมิติ A, B และ C

ขนาดและมวลพิกัด

ขนาดABCมวล
VB14 ขนาด ½-inch2.2 in / 55 mm1.3 in / 34 mm1.5 in / 39 mm0.77 lb / 0.35 kg

แนวทางการระบุข้อกำหนด

ใช้อุปกรณ์ตัดสุญญากาศกับเครื่องแลกเปลี่ยนความร้อนและคอยล์แบบมอดูเลตหรือแบบเปิด/ปิด ยกเว้นในกรณีที่ระบบได้รับการออกแบบให้ส่งของไหลกลับด้วยสุญญากาศ ติดตั้งอุปกรณ์ที่ด้านจ่ายระหว่างวาล์วควบคุมกับอุปกรณ์ VB14 ใช้การออกแบบเช็ควาล์วแบบลูกบอลชุบแข็ง โดยมีส่วนประกอบทำงานที่ผลิตจากสเตนเลสและตัวเรือนทองเหลืองซึ่งเหมาะสำหรับสภาวะการทำงานที่ระบุไว้

การติดตั้ง

ติดตั้งในแนวตั้งโดยให้ฝาครอบอยู่ด้านบน ซึ่งโดยปกติจะติดตั้งที่จุดสูงสุดของวงจร คอยล์หรืออุปกรณ์ขนาดใหญ่อาจต้องใช้มากกว่าหนึ่งชุด ติดตั้งวาล์วแยกระบบตามความเหมาะสมเพื่ออำนวยความสะดวกในการซ่อมบำรุง

หมายเหตุการบำรุงรักษาใน TI-4-103-US

หลังจากแยกอุปกรณ์ออกจากความดันของระบบแล้ว สามารถถอดฝาครอบเพื่อตรวจสอบบริเวณลูกบอลและบ่าวาล์วว่ามีเศษวัสดุหรือไม่ ให้ยึดคู่มือการติดตั้งฉบับปัจจุบันเป็นหลักในการตัดสินใจด้านการบำรุงรักษา ซึ่งระบุว่า VB14 เป็นผลิตภัณฑ์ที่ไม่สามารถซ่อมบำรุงได้

คู่มือการติดตั้งและการบำรุงรักษา

  1. ข้อมูลด้านความปลอดภัย
  2. ข้อมูลผลิตภัณฑ์
  3. การติดตั้ง
  4. การทดสอบเดินระบบ
  5. การใช้งาน
  6. การบำรุงรักษา
  7. อะไหล่

1. ข้อมูลด้านความปลอดภัย

ข้อสำคัญ: การทำงานอย่างปลอดภัยจะรับประกันได้ต่อเมื่อผลิตภัณฑ์ได้รับการติดตั้ง ทดสอบเดินระบบ ใช้งาน และบำรุงรักษาอย่างถูกต้องโดยบุคลากรที่มีคุณสมบัติเหมาะสมตามคู่มือการใช้งาน ปฏิบัติตามคำแนะนำทั่วไปด้านการติดตั้งและความปลอดภัยสำหรับการก่อสร้างระบบท่อและโรงงาน และใช้เครื่องมือกับอุปกรณ์นิรภัยที่ถูกต้อง

1.1 วัตถุประสงค์การใช้งาน

ตรวจสอบคู่มือการติดตั้งและบำรุงรักษา ป้ายประจำเครื่อง และข้อมูลทางเทคนิค เพื่อยืนยันว่า VB14 เหมาะสมกับการใช้งานที่ต้องการ ผลิตภัณฑ์นี้จัดอยู่ในประเภท SEP สำหรับก๊าซ Group 2 และของเหลว Group 2 ตามข้อกำหนดด้านอุปกรณ์รับความดันของ EU และ UK ที่เกี่ยวข้อง

ผลิตภัณฑ์ก๊าซ Group 1ก๊าซ Group 2ของเหลว Group 1ของเหลว Group 2
VB14SEPSEP
  1. ผลิตภัณฑ์นี้ออกแบบมาสำหรับไอน้ำ อากาศ หรือน้ำ/คอนเดนเสทใน Group 2 โปรดติดต่อ Spirax Sarco ก่อนพิจารณาใช้ของไหลชนิดอื่น
  2. ตรวจสอบความเหมาะสมของวัสดุ รวมถึงขีดจำกัดความดันและอุณหภูมิทั้งหมด จัดให้มีอุปกรณ์นิรภัยหากขีดจำกัดของผลิตภัณฑ์ต่ำกว่าขีดจำกัดของระบบ หรือหากการทำงานผิดปกติอาจทำให้เกิดความดันหรืออุณหภูมิสูงเกินระดับที่เป็นอันตราย
  3. กำหนดตำแหน่งติดตั้งและทิศทางการไหลของของไหลให้ถูกต้อง
  4. อย่าให้ผลิตภัณฑ์รับแรงเค้นจากภายนอกที่ถ่ายมาจากระบบที่เชื่อมต่อ ผู้ติดตั้งมีหน้าที่ประเมินและลดแรงเค้นดังกล่าว
  5. ถอดฝาครอบป้องกันออกจากจุดเชื่อมต่อ และถอดฟิล์มป้องกันออกจากป้ายประจำเครื่องหากมี ก่อนใช้งานกับไอน้ำหรืองานอุณหภูมิสูงอื่น ๆ

1.2 การเข้าถึง

จัดให้มีทางเข้าถึงที่ปลอดภัย และหากจำเป็นให้จัดเตรียมแท่นปฏิบัติงานที่มีอุปกรณ์ป้องกันอย่างเหมาะสม จัดเตรียมอุปกรณ์ยกที่เหมาะสมหากจำเป็น

1.3 แสงสว่าง

จัดให้มีแสงสว่างเพียงพอ โดยเฉพาะบริเวณที่ต้องปฏิบัติงานอย่างละเอียด

1.4 ของเหลวหรือก๊าซอันตราย

พิจารณาสารที่อยู่ในท่อทั้งในปัจจุบันและที่ผ่านมา รวมถึงวัสดุไวไฟ สารที่เป็นอันตรายต่อสุขภาพ และอุณหภูมิรุนแรง

1.5 สภาพแวดล้อมที่เป็นอันตราย

ประเมินพื้นที่เสี่ยงต่อการระเบิด ภาวะขาดออกซิเจน ก๊าซอันตราย อุณหภูมิรุนแรง พื้นผิวร้อน อันตรายจากไฟไหม้ เสียงดังเกินระดับ และเครื่องจักรที่กำลังเคลื่อนที่

1.6 ระบบ

ประเมินว่างานที่วางแผนไว้จะส่งผลต่อระบบทั้งหมดและบุคลากรอย่างไร การแยกระบบต้องไม่ทำให้ช่องระบาย อุปกรณ์ป้องกัน ระบบควบคุม หรือสัญญาณเตือนหยุดทำงาน ค่อย ๆ เปิดหรือปิดวาล์วแยกระบบเพื่อหลีกเลี่ยงแรงกระแทกในระบบ

1.7 ระบบความดัน

แยกแหล่งความดันทั้งหมดและระบายความดันออกสู่บรรยากาศอย่างปลอดภัย พิจารณาการแยกระบบสองชั้น รวมถึงการล็อกหรือติดป้ายวาล์วที่ปิดอยู่ อย่าสันนิษฐานว่าระบบไม่มีความดันเพียงเพราะเกจวัดความดันแสดงค่าศูนย์

1.8 อุณหภูมิ

หลังจากแยกระบบแล้ว ให้รอเป็นเวลานานเพียงพอเพื่อให้อุณหภูมิกลับสู่ระดับที่ปลอดภัย

1.9 เครื่องมือและวัสดุสิ้นเปลือง

ตรวจสอบให้แน่ใจว่ามีเครื่องมือและวัสดุสิ้นเปลืองที่เหมาะสมพร้อมใช้งานก่อนเริ่มงาน ใช้เฉพาะผลิตภัณฑ์ทดแทนของแท้ในกรณีที่เกี่ยวข้อง

1.10 เสื้อผ้าป้องกัน

ประเมินความจำเป็นในการป้องกันสารเคมี อุณหภูมิสูงหรือต่ำ รังสี เสียง วัตถุตกหล่น และอันตรายต่อดวงตาและใบหน้า

1.11 ใบอนุญาตทำงาน

งานต้องดำเนินการหรือควบคุมดูแลโดยผู้ที่มีความสามารถ บุคลากรด้านการติดตั้งและการใช้งานต้องผ่านการฝึกอบรมเกี่ยวกับวิธีใช้งานที่ถูกต้อง ปฏิบัติตามระบบใบอนุญาตทำงานอย่างเป็นทางการหากมี มิฉะนั้นต้องตรวจสอบให้แน่ใจว่าผู้รับผิดชอบเข้าใจงาน และจัดให้มีผู้ช่วยด้านความปลอดภัยหรือป้ายเตือนตามความจำเป็น

1.12 การเคลื่อนย้าย

ประเมินความเสี่ยงจากการเคลื่อนย้ายด้วยแรงคนโดยพิจารณาจากลักษณะงาน ผู้ปฏิบัติงาน น้ำหนักบรรทุก และสภาพแวดล้อมการทำงาน แล้วใช้วิธีเคลื่อนย้ายที่เหมาะสม

1.13 อันตรายตกค้าง

พื้นผิวภายนอกอาจร้อนจัด ที่สภาวะใช้งานสูงสุดที่อนุญาตของ VB14 อุณหภูมิพื้นผิวอาจสูงเกือบถึง 260 °C (500 °F) ผลิตภัณฑ์นี้ไม่สามารถระบายของเหลวออกได้เอง จึงต้องใช้ความระมัดระวังขณะถอดออก

1.14 การเยือกแข็ง

ป้องกันผลิตภัณฑ์จากความเสียหายเนื่องจากน้ำแข็งเมื่อผลิตภัณฑ์อาจสัมผัสกับอุณหภูมิต่ำกว่าจุดเยือกแข็ง

1.15 การกำจัด

ผลิตภัณฑ์นี้สามารถนำไปรีไซเคิลได้ เว้นแต่จะระบุไว้เป็นอย่างอื่น ตรวจสอบข้อมูลการปฏิบัติตามข้อกำหนดของผลิตภัณฑ์ฉบับปัจจุบัน และปฏิบัติตามข้อบังคับท้องถิ่นด้านการรีไซเคิลและการกำจัด

1.17 การส่งคืนผลิตภัณฑ์

เมื่อส่งคืนผลิตภัณฑ์ ให้แจ้งข้อมูลเป็นลายลักษณ์อักษรเกี่ยวกับสารปนเปื้อนตกค้าง ความเสียหายทางกล อันตราย และข้อควรระวังที่จำเป็น รวมถึงเอกสารข้อมูลความปลอดภัยที่เกี่ยวข้อง

2. ข้อมูลผลิตภัณฑ์ทั่วไป

2.1 คำอธิบาย

VB14 เป็นวาล์วตัดสุญญากาศทองเหลืองขนาดเล็กที่ออกแบบมาโดยเฉพาะสำหรับการใช้งานทั่วไปในระบบไอควบแน่น ไอน้ำ หรือของเหลวที่ความดันสูงสุด 14 bar g (203 psi g)

มาตรฐาน: ผลิตภัณฑ์เป็นไปตามข้อกำหนดที่เกี่ยวข้องของข้อกำหนด EU ว่าด้วยอุปกรณ์แรงดัน และกฎระเบียบว่าด้วยอุปกรณ์แรงดัน (ความปลอดภัย) ของสหราชอาณาจักร

การรับรอง: มีรายงานผลการทดสอบทั่วไปจากผู้ผลิต โปรดระบุข้อกำหนดด้านการรับรองและการตรวจสอบทั้งหมดเมื่อสั่งซื้อ คู่มือการติดตั้งอ้างอิงเอกสารข้อมูลทางเทคนิค TI-P019-02 สำหรับข้อมูลเพิ่มเติม

2.2 ขนาดและการต่อท่อ

การต่อVB14
ข้อต่อระบบเกลียว BSP หรือ NPT ขนาด ½ นิ้ว
การต่อทางเข้าของอากาศเกลียว BSP หรือ NPT ขนาด ⅛ นิ้ว

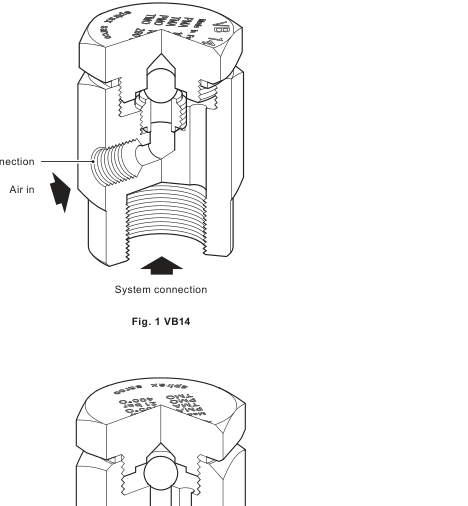

ช่องอากาศเข้าของ VB14 และจุดเชื่อมต่อระบบด้านล่าง
ทางเข้าของอากาศอยู่ด้านข้าง และจุดต่อเข้าระบบอยู่ด้านล่าง

2.3 ขีดจำกัดความดันและอุณหภูมิ

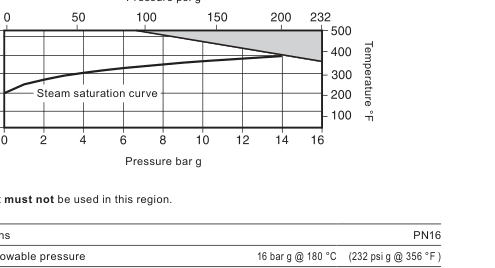

ขอบเขตความดันและอุณหภูมิใช้งานของ VB14
ห้ามใช้ผลิตภัณฑ์ในบริเวณที่แรเงา แผนภูมินี้รวมเส้นโค้งความอิ่มตัวของไอน้ำไว้ด้วย
สภาวะการออกแบบตัวเรือนPN16
PMA ความดันสูงสุดที่ยอมให้ใช้งานได้16 bar g ที่ 180 °C (232 psi g ที่ 356 °F)
TMA อุณหภูมิสูงสุดที่ยอมให้ใช้งานได้260 °C ที่ 7 bar g (500 °F ที่ 101 psi g)
อุณหภูมิต่ำสุดที่ยอมให้ใช้งานได้-196 °C (-321 °F)
PMO ความดันใช้งานสูงสุดสำหรับไอน้ำอิ่มตัว14 bar g (203 psi g)
TMO อุณหภูมิใช้งานสูงสุด260 °C ที่ 7 bar g (500 °F ที่ 101 psi g)
อุณหภูมิใช้งานต่ำสุด0 °C (32 °F)
ความดันทดสอบไฮดรอลิกขณะเย็นสูงสุด24 bar g (348 psi g)

3. การติดตั้ง

ก่อนการติดตั้ง: ปฏิบัติตามข้อมูลความปลอดภัยทั้งหมดในหัวข้อ 1 และตรวจสอบความเหมาะสมโดยอ้างอิงคำแนะนำ ป้ายชื่อ และข้อมูลทางเทคนิค

  1. ตรวจสอบวัสดุ ขีดจำกัดความดัน และขีดจำกัดอุณหภูมิ ติดตั้งอุปกรณ์นิรภัยหากขีดจำกัดการใช้งานสูงสุดของผลิตภัณฑ์ต่ำกว่าขีดจำกัดของระบบ
  2. กำหนดตำแหน่งติดตั้งและทิศทางการไหลของของไหลให้ถูกต้อง
  3. ถอดฝาครอบป้องกันทั้งหมดและฟิล์มป้ายชื่อที่เกี่ยวข้องออกก่อนใช้งานที่อุณหภูมิสูง
  4. ติดตั้งในแนวตั้งเสมอ โดยให้จุดต่อเข้าระบบอยู่ด้านล่าง

ทางเข้าของอากาศระบายออกสู่บรรยากาศ ควรต่อทางระบายไปยังตำแหน่งที่ปลอดภัย เนื่องจากของไหลที่ระบายออกอาจมีอุณหภูมิสูงถึง 100 °C (212 °F)

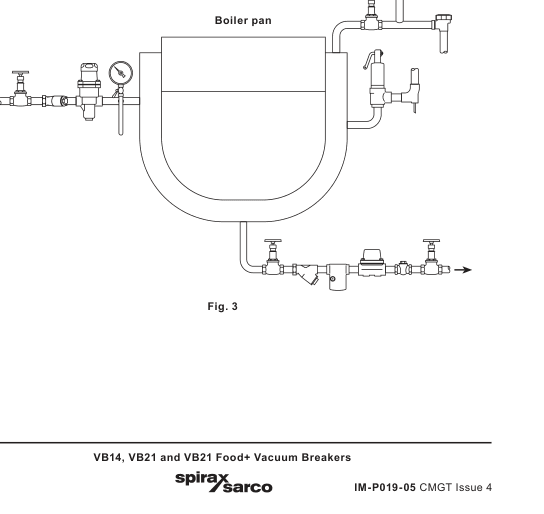

ตัวอย่างการติดตั้งอุปกรณ์ตัดสุญญากาศ VB14 ในแนวตั้ง ณ จุดสูงสุดของอุปกรณ์
การจัดวางโดยทั่วไป: ติดตั้ง VB14 ในแนวตั้งที่จุดสูง โดยเปิดทางเข้าของอากาศสู่ตำแหน่งบรรยากาศที่ปลอดภัย

4. การนำระบบไปใช้งาน

หลังการติดตั้งหรือบำรุงรักษา ตรวจสอบว่าระบบทำงานได้อย่างสมบูรณ์ และทดสอบสัญญาณเตือนและอุปกรณ์ป้องกันทั้งหมด

5. การทำงาน

VB14 ป้องกันชุดอุปกรณ์ไอน้ำและอุปกรณ์กระบวนการจากสุญญากาศ พร้อมช่วยให้คอนเดนเสทระบายออกจากระบบท่อและภาชนะเก็บได้อย่างมีประสิทธิภาพ วาล์วมีค่า Kv เท่ากับ 0.52 และต้องใช้ความดันแตกต่าง 4.6 mmHg เพื่อเปิดวาล์ว

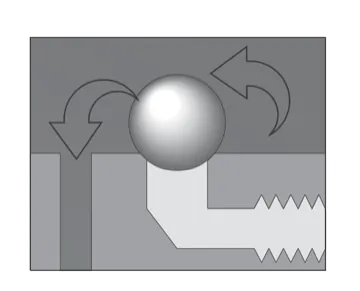

วาล์ว VB14 ปิดระหว่างการทำงานปกติภายใต้ความดันบวก
การทำงานปกติ

การทำงานปกติ

ลูกบอลสเตนเลสที่เจียรแต่งผิวอย่างแม่นยำถูกกดให้อยู่บนบ่าวาล์วอย่างแน่นหนา จึงให้การปิดผนึกที่แน่นสนิท

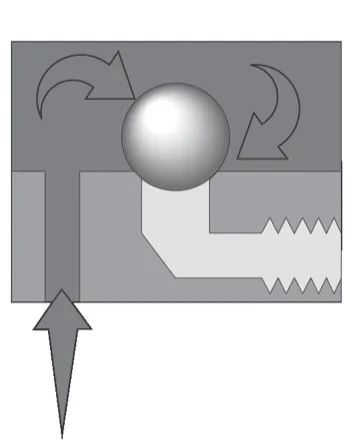

ความดันใน VB14 ลดลงเมื่อไอน้ำควบแน่นระหว่างการเย็นตัว
การระบายความร้อน

การระบายความร้อน

ไอน้ำเริ่มควบแน่นและความดันลดลง ลูกบอลยังคงอยู่บนบ่าวาล์วด้านบนจนกว่าความดันในห้องด้านบนจะลดลงต่ำกว่าความดันทางเข้าของอากาศ ซึ่งโดยปกติคือความดันบรรยากาศ

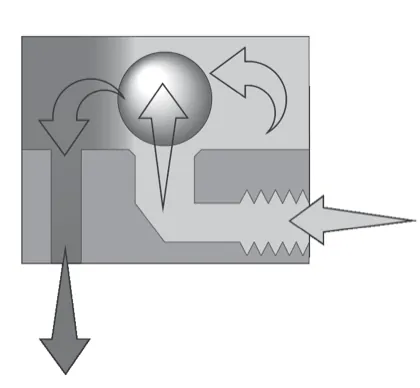

ลูกบอลของ VB14 ยกตัวขึ้นเพื่อให้อากาศไหลเข้าเมื่อเกิดสุญญากาศ
เมื่อเกิดสุญญากาศ

เมื่อเกิดสุญญากาศ

ลูกบอลยกออกจากบ่าวาล์ว และอากาศถูกดูดผ่านห้องด้านบนเพื่อป้องกันการก่อตัวของสุญญากาศ

6. การบำรุงรักษา

ก่อนการบำรุงรักษา: ปฏิบัติตามข้อมูลความปลอดภัยในหัวข้อ 1

VB14 เป็นผลิตภัณฑ์ที่ไม่สามารถบำรุงรักษาได้ หากเกิดความเสียหาย ให้เปลี่ยนชุดอุปกรณ์ทั้งหมด

7. อะไหล่

ไม่มีอะไหล่ให้บริการ

ตัวอย่างการสั่งซื้อ

อุปกรณ์ตัดสุญญากาศ Spirax Sarco VB14 จำนวน 1 ตัว พร้อมข้อต่อเกลียว BSP ขนาด ½ นิ้ว
