บอลวาล์ว M10S แบบสามชิ้น
บอลวาล์วแบบสามชิ้นสำหรับการแยกตัดต่อไอน้ำและของไหลอุตสาหกรรม มีทางผ่านเต็มหรือทางผ่านลด พร้อมการต่อแบบเกลียว เชื่อม และหน้าแปลน.

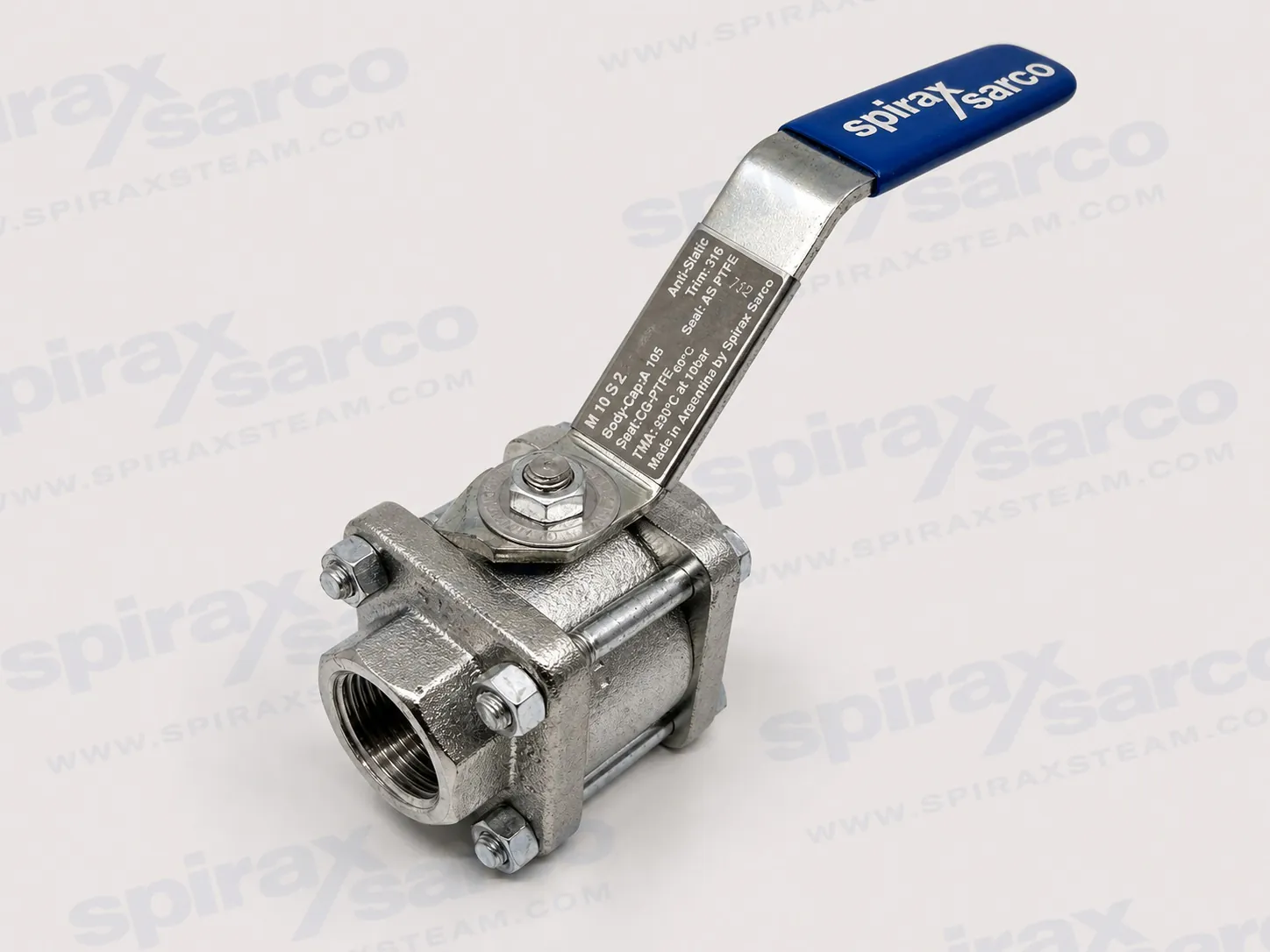

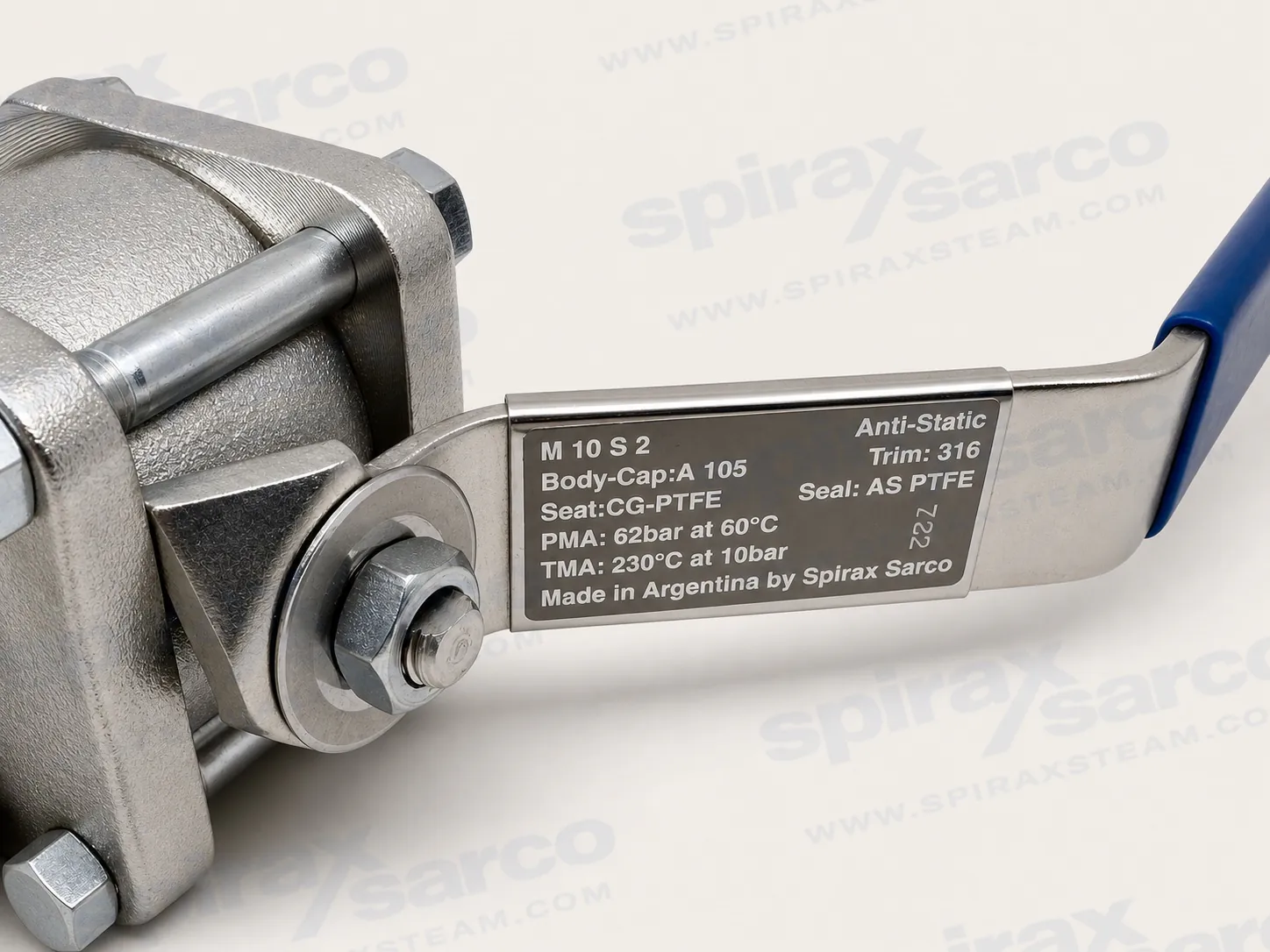

M10S บอลวาล์วสามชิ้น

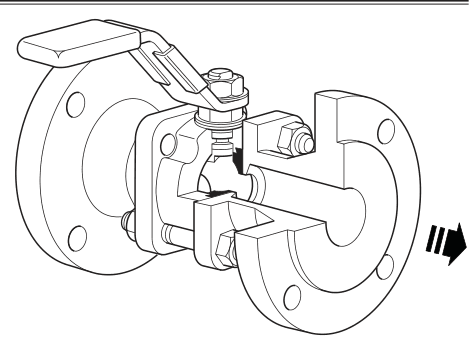

Spirax Sarco M10S คือ บอลวาล์วสามชิ้น สำหรับการแยกไอน้ำและของเหลวทางอุตสาหกรรมอื่น ๆ ในเชิงบวก มีไว้สำหรับการเปิด/ปิด ไม่ใช่การควบคุมแบบมอดูเลต เวอร์ชันเกลียวและแบบเชื่อมสามารถซ่อมบำรุงได้โดยไม่ต้องถอดวาล์วออกจากท่อ ซึ่งช่วยลดการหยุดชะงักในกรณีที่จำเป็นต้องใช้งานบ่าหรือซีลก้านตามปกติ
กลุ่มผลิตภัณฑ์นี้มีให้เลือกทั้งแบบช่องเจาะเต็มหรือช่องลดขนาด และการเชื่อมต่อแบบสกรู การเชื่อมแบบชน การเชื่อมแบบซ็อกเก็ต และแบบหน้าแปลน เลือกการกำหนดค่าที่สั่งโดยเทียบกับมาตรฐานการเชื่อมต่อที่เกี่ยวข้องและขีดจำกัดอุณหภูมิแรงดันอย่างเป็นทางการ มาตรฐานหน้าแปลนและบริการของเหลวสามารถกำหนดขีดจำกัดการทำงานที่ต่ำกว่าเงื่อนไขการออกแบบตัวถัง
สำหรับอุปกรณ์แยกที่เกี่ยวข้อง โปรดดูที่ บอลวาล์ว หมวดหมู่. ข้อมูลทางเทคนิคด้านล่างอ้างอิงจาก Spirax Sarco TI-P133-06, CMGT Issue 22
ขอบเขตผลิตภัณฑ์และการเชื่อมต่อ Spirax Sarco M10S
M10S มีตัวเครื่องสามชิ้น ที่นั่ง PDR 0.8 เสริมคาร์บอน/กราไฟท์ PTFE และส่วนประกอบลูกบอลและก้าน AISI 316 มีให้เลือกทั้งแบบเจาะเต็มและเจาะลด การทดสอบการรั่วไหลคือ ISO 5208 Rate A / EN 12266-1 Rate A และอุปกรณ์ป้องกันไฟฟ้าสถิตสอดคล้องกับ ISO 7121 และ BS 5351
ผลิตภัณฑ์ได้รับการบันทึกไว้โดยเทียบกับ EU Pressure Equipment Directive และ UK Pressure Equipment (Safety) Regulations และได้รับการออกแบบตาม ASME B16.34, ASME B16.10 สำหรับเวอร์ชันหน้าแปลน ASME ที่เกี่ยวข้อง และ EN 558 การรับรอง EN 10204 2.2 และ 3.1 มีให้เมื่อระบุในตำแหน่งการสั่งซื้อ
| การกำหนดค่าพอร์ต | ขนาดที่กำหนด | ขนาดหน้าแปลน | การเชื่อมต่อที่บันทึกไว้ |
|---|---|---|---|
| เบื่อเต็ม | 1/4 in to 2 in | DN15 to DN50 | BSP, BSPT, NPT, BW Sch40/40S, SW, ASME Class 150/300 และ EN 1092 PN40 ตามความเหมาะสม |
| เบื่อลดลง | 1/2 in to 2 1/2 in | DN15 to DN65 | BSP, BSPT, NPT, BW Sch40/40S, SW, ASME Class 150/300 และ EN 1092 PN40 ตามความเหมาะสม |
ขีดจำกัดการปฏิบัติงานของ M10S
| สภาพการออกแบบตัวถัง | PN100 |
|---|---|
| แรงดันสูงสุดที่อนุญาต (PMA) | 100 bar g at 60 C |
| อุณหภูมิสูงสุดที่อนุญาต (TMA) | 260 C at 0 bar g |
| แรงดันใช้งานสูงสุด, ไอน้ำอิ่มตัว (PMO) | 17.5 bar g |
| อุณหภูมิการทำงานสูงสุด (TMO) | 260 C at 0 bar g |
| อุณหภูมิในการทำงานขั้นต่ำ | -29 C |
| แรงดันทดสอบไฮดรอลิกเย็นสูงสุด | 150 bar g |
| ข้อ จำกัด ในการให้บริการแก๊ส | 40 bar g แรงดันใช้งานสูงสุด |
แรงดันใช้งานถูกจำกัดโดยขอบเขตอุณหภูมิแรงดันที่ใช้บังคับ และอาจจำกัดเพิ่มเติมโดยมาตรฐานหน้าแปลน ใช้การเชื่อมต่อ พอร์ต และสื่อบริการที่เลือกเมื่อยืนยันหน้าที่สุดท้าย
วัสดุก่อสร้างที่คัดสรร
| ส่วนหนึ่ง | วัสดุ |
|---|---|
| ลูกบอล | AISI 316 สแตนเลส |
| ก้าน | AISI 316 สแตนเลส |
| ที่นั่ง | PTFE เสริมคาร์บอน/กราไฟท์, PDR 0.8 |
| ซีลก้าน | เสริมแรง PTFE ป้องกันไฟฟ้าสถิต |
| แหวนรองสปริง | AISI 301 สแตนเลส |
| ป้ายชื่อ | AISI 430 สแตนเลส |
ข้อมูลการไหลและการดำเนินงาน
| ท่าเรือ | 1/4 in | 3/8 in | 1/2 in | 3/4 in | 1 in | 1 1/4 in | 1 1/2 in | 2 in | 2 1/2 in |
|---|---|---|---|---|---|---|---|---|---|
| Kv รูลดขนาด | 2.5 | 6.8 | 6 | 10 | 27 | 49 | 70 | 103 | 168 |
| Kv แบบเต็มรู | 2.5 | 6.8 | 17 | 36 | 58 | 89 | 153 | 205 | ไม่อยู่ในรายการ |
| แรงบิดในการทำงานลดลง Nm | 2 | 2 | 2 | 3.5 | 13 | 21 | 30 | 40 | 45 |
| แรงบิดใช้งานเต็มรู Nm | ไม่อยู่ในรายการ | ไม่อยู่ในรายการ | 3.5 | 13 | 21 | 30 | 40 | 45 | ไม่อยู่ในรายการ |
สำหรับการแปลง Cv (UK) = Kv x 0.963 และ Cv (US) = Kv x 1.156 ค่าแรงบิดที่เผยแพร่ใช้กับการทำงานบ่อยครั้งที่แรงดันต่างสูงสุด 100 บาร์ แรงบิดสามารถเพิ่มขึ้นได้เมื่อวาล์วยังคงอยู่ในตำแหน่งคงที่เป็นเวลานาน
การติดตั้ง ตัวเลือก และบริการ M10S
ตรวจสอบขนาด ระดับแรงดัน วัสดุก่อสร้าง และการเชื่อมต่อปลายกับหน้าที่จริงก่อนการติดตั้ง หลีกเลี่ยงการเยื้องแนวท่อ ติดตั้งต้นทาง ตัวกรองและตัวกรอง ซึ่งอนุภาคที่มีฤทธิ์กัดกร่อนอาจทำให้เบาะนั่งเสียหายได้ และช่วยให้สามารถเข้าถึงการทำงานและการบำรุงรักษาได้ ในบริการไอน้ำ ให้ติดตั้งช่องระบายน้ำที่ติดอยู่บริเวณต้นน้ำ และเปิดวาล์วอย่างช้าๆ เพื่อลดความเสี่ยงจากค้อนน้ำ
สามารถเชื่อมได้เฉพาะรุ่นเชื่อมต่อแบบเชื่อมซ็อกเก็ตและแบบเชื่อมชนเท่านั้น ต้องถอดชิ้นส่วนออกก่อนทำการเชื่อม โดยเชื่อมปลายแต่ละด้านแยกกัน และประกอบวาล์วอีกครั้งหลังจากที่ปลายเย็นลงแล้วเท่านั้น ห้ามเชื่อมเหล็กคาร์บอนแบบเกลียวหรือหน้าแปลน
| ตัวเลือกหรือรายการบริการ | ข้อกำหนดที่เป็นเอกสาร |
|---|---|
| อุปกรณ์เสริมเพิ่มเติม | ลูกบอลระบายอากาศในตัว 50 mm หรือ 100 mm ก้านขยาย ด้ามจับแบบล็อคได้ และการเตรียมการขจัดคราบไขมันทั้งหมดตามคำขอ |
| อะไหล่ที่มีจำหน่าย | ชุดซีลเบาะนั่งและก้าน |
