Spirax Sarco Válvulas e produtos para sistemas de vapor Abrange vapor, condensado, ar comprimido, salas de caldeiras, sistemas de utilidades e controle de processos. Produtos comuns incluem Válvula redutora de pressão、válvula de controle、posicionador de válvula、válvula de segurança、Válvula de retenção、válvula de esfera、válvula globo、Sistema de purga de caldeira e Válvula de exaustão de ar. Para a seleção de engenharia, as válvulas não devem ser selecionadas apenas com base no calibre ou preço, mas devem ser avaliadas de forma abrangente com base no meio, pressão, temperatura, fluxo, padrões de conexão, precisão de controle, métodos de manutenção e requisitos de segurança do sistema.
Este artigo organiza produtos populares de válvulas Spirax Sarco de acordo com o método "Cenário de aplicação + tipo de válvula + modelos populares" para facilitar que engenheiros, pessoal de compras e manutenção encontrem rapidamente instruções de produtos adequadas, conhecimento técnico e acesso a informações.
Diretório
Selecione rapidamente as válvulas Spirax Sarco por aplicação
Válvula redutora de pressão, válvula reguladora e válvula de alívio
Válvula de exaustão de ar, disjuntor de vácuo e acessórios para tubulações

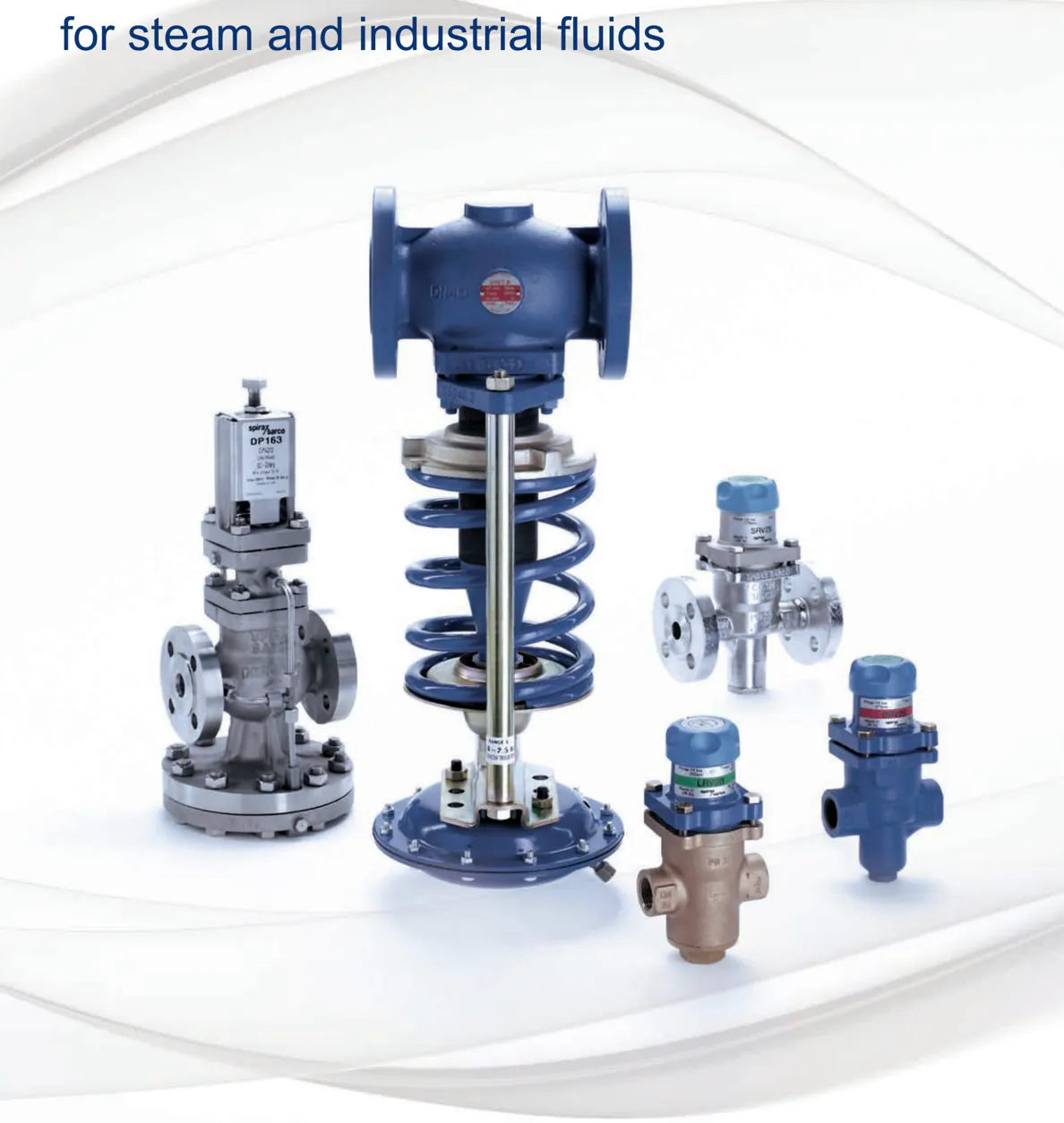

Visão geral do produto da válvula redutora de pressão e válvula de alívio Spirax Sarco
Selecione rapidamente as válvulas Spirax Sarco por aplicação
Cenários de aplicação | Requisitos típicos | Produtos recomendados |
|---|---|---|
Controle de pressão de vapor | Reduza de forma estável o vapor de alta pressão até a pressão exigida pelo processo para proteger o equipamento a jusante | Válvula redutora de pressão, válvula reguladora,válvula de controle、válvula de segurança |
Automação de Válvulas e Controle de Processos | Realize ajuste contínuo e controle remoto de fluxo, pressão e temperatura | Válvula de controle Spiratrol、Atuador pneumático、Atuador elétrico、Posicionador SP400/SP500 |
Isolamento de dutos e proteção unidirecional | Mantenha o isolamento, evite o refluxo, proteja instrumentos e equipamentos | válvula de esfera、válvula globo、Válvula de retenção、Válvula de exaustão de ar |
Salas de caldeiras e utilidades | Purga de caldeira, controle de qualidade da água, proteção de pressão e segurança operacional | Controle de purga de caldeira、Sistema de drenagem inferior、válvula de segurança, estação de descompressão |
Vapor limpo e processos higiênicos | Alta limpeza, rastreabilidade, conexões higiênicas e baixo risco de contaminação | Válvula de esfera sanitária M70i/M80i, Limpe a válvula de retenção do sistema,Válvula de segurança limpa SVL488 |
1. Válvula redutora de pressão, válvula reguladora e válvula de alívio
Válvula redutora de pressão É usado para reduzir continuamente a pressão mais alta a montante até a pressão exigida pelo processo a jusante. É um tipo de válvula muito comum em distribuição de vapor, fornecimento de vapor para equipamentos de troca de calor, ramais de serviços públicos e equipamentos completos OEM. Válvulas de alívio ou válvulas de contrapressão são usadas para manter a pressão a montante, liberar o excesso de pressão ou proteger a estabilidade do sistema. Quando precisar entender o princípio do controle da pressão do vapor, você pode consultar Aplicações de controle de pressão e Controle de pressão de ação automática。
Os produtos de válvulas redutoras de pressão Spirax Sarco geralmente podem ser divididos em soluções de controle de pressão de ação direta, válvula piloto, auto-atuação e baseadas em estação. Ao selecionar, é recomendado focar na verificação da pressão a montante, pressão de ajuste a jusante, faixa de variação de carga, tipo de meio, método de conexão, precisão de controle e se são necessários acessórios de bypass ou de segurança.
Direção do produto | Modelos/séries comuns | Instruções aplicáveis |
|---|---|---|
Válvula redutora de pressão tipo válvula piloto | 25P、DP27、DP143、DP163 | Adequado para controle de pressão de tubulações principais de vapor, ramais e grandes mudanças de carga |
Válvula redutora de pressão operada diretamente | BRV2S、BRV2B、BRV71、BRV73、DRV4、DRV7 | A estrutura é relativamente simples e adequada para equipamentos de pequeno e médio porte e estabilização de tensão local. |
Tráfego pequeno ou aplicações especiais | SRV2S、SRV461、SRV463、SRV505、SRV66 | Pode ser selecionado de acordo com o meio, nível de higiene ou requisitos de pequeno fluxo |
Controle de transbordamento e contrapressão | DEP4、DEP7、SDP143 | Usado para cenários de contrapressão, retenção de pressão ou liberação de pressão a montante |
Válvulas redutoras de pressão e produtos de controle de pressão de vapor Incluindo tipo de válvula piloto, tipo de ação direta e esquema de controle de contrapressão. acessível Válvula redutora de pressão 25P、Válvula redutora de pressão DP27 e Válvula redutora de pressão BRV2S Verifique a estrutura, método de conexão e faixa de condições de funcionamento nesta página.
2. Válvula de controle Spiratrol
Válvula de controle Spiratrol É a plataforma de válvula de controle modular da Spirax Sarco para controle geral de processos industriais, adequada para controle de vapor e outros fluidos industriais. Não se trata de um modelo único, mas de um sistema de válvula de controle composto por corpo de válvula, interno de válvula, atuador, posicionador e acessórios.

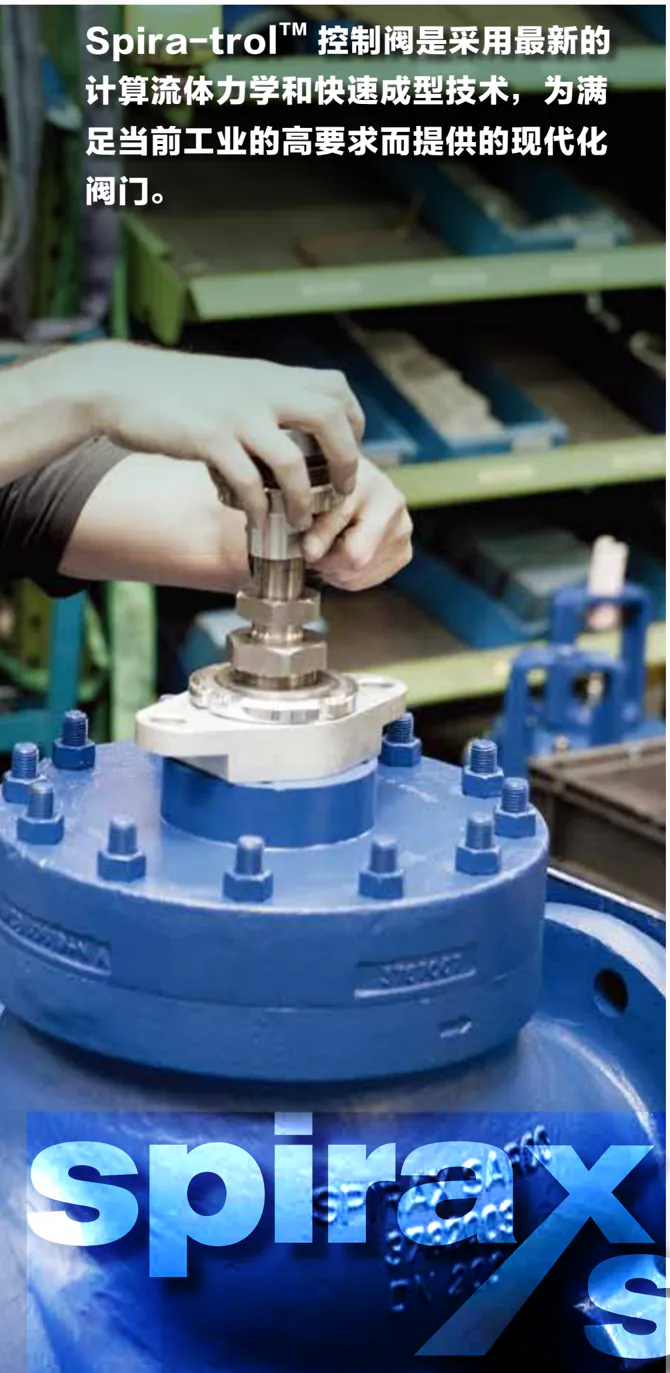

Diagrama da estrutura da válvula de controle Spira-trol
As válvulas de controle Spira-trol podem ser combinadas de acordo com o material do corpo, diâmetro, método de conexão, características de fluxo, vedação da haste, tipo de interno e método de atuação. Para sistemas de vapor que exigem regulação contínua, a seleção da válvula de controle geralmente leva em consideração a pressão diferencial, o ruído, a cavitação, os níveis de corte, a vida útil do interno da válvula e a posição de segurança do atuador.
Dimensões de seleção | Conteúdo a seguir |
|---|---|
Corpo da válvula e conexões | Padrões ANSI ou EN, flange, rosca, soldagem de soquete e outras formas de conexão |
Material do corpo da válvula | Ferro dúctil, aço carbono, aço inoxidável, liga de aço |
Características do tráfego | Porcentagem igual, linear, abertura rápida |
Guarnição da válvula | Interno de válvula padrão, interno de válvula de redução de ruído, interno de válvula anti-cavitação, interno de válvula tipo gaiola de esquilo multiestágio |
Modo de direção | Atuador pneumático, atuador elétrico |
Acessórios correspondentes | Posicionador SP400/SP500, EP500, PN9000, atuador série AEL |
Válvula de controle Spiratrol, KE73, EP6, BCV43 e KB51 podem ser usados em diferentes circuitos de controle de vapor e fluidos industriais. Para princípios operacionais, cálculos de dimensionamento e configuração do atuador, consulte válvula de controle、Seleção da válvula de controle do sistema de vapor e Atuadores e posicionadores de válvula de controle。
3. Posicionador e atuador de válvula
posicionador de válvula Usado para controlar a abertura do atuador e converter o sinal de controle em uma posição de válvula estável e repetível. Para válvulas de controle de vapor, válvulas de controle de processo e sistemas de válvulas automatizadas, os posicionadores afetarão diretamente a precisão do controle, a velocidade de resposta, a eficiência de depuração e a carga de trabalho de manutenção.

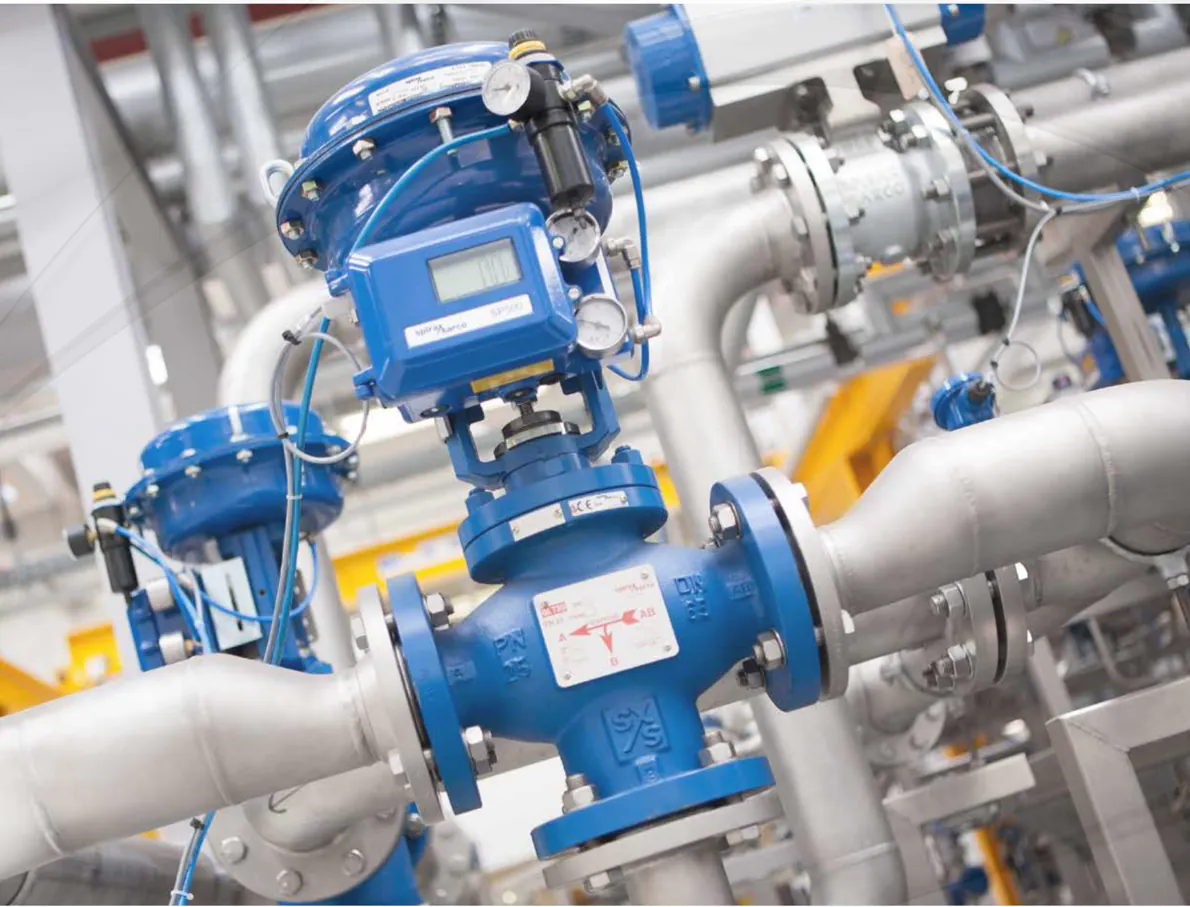

Posicionadores de válvula digitais inteligentes SP400 e SP500
Spirax Sarco SP400 e SP500 são posicionadores de válvula eletropneumáticos digitais inteligentes comuns. Ambos suportam entrada de 4 a 20 mA, enfatizando baixo consumo de ar, comissionamento rápido e feedback de posição confiável. O SP400 é mais adequado para funções básicas de posicionamento, enquanto o SP500 é mais adequado para cenários que exigem funções mais programáveis, capacidades de comunicação e módulos adicionais.
Produtos | Adequado para a cena |
|---|---|
Tarefas básicas de condicionamento, OEM, instalações de processos gerais, projetos orçamentários sensíveis | |
Loops de controle que exigem maior ajuste, expansão de comunicação, módulos de feedback ou recursos de diagnóstico | |
Aplicativo de localização inteligente, adequado para necessidades mais complexas de instalação e comunicação | |
EP500 / EP6 | Aplicações relacionadas ao posicionador eletropneumático |
O atuador pneumático pode ser combinado com a válvula de controle para formar uma solução de controle pneumático | |
Atuadores elétricos podem ser usados em soluções de válvulas de controle elétrico |
posicionador de válvula Juntamente com atuadores pneumáticos e elétricos, forma um sistema de acionamento e posicionamento da válvula de controle, que pode ser selecionado de acordo com a precisão do controle, posição à prova de falhas, requisitos de comunicação e diagnóstico.
4. Válvula de segurança e proteção de alívio de pressão
válvula de segurança Usados para proteger vapor, ar comprimido, caldeiras e sistemas de processo contra sobrepressão e são componentes críticos para proteger pessoal, equipamentos e continuidade da produção. As válvulas de segurança costumam ser a última linha de proteção contra sobrepressão em caldeiras, vasos de pressão, estações redutoras de pressão e sistemas de processo.

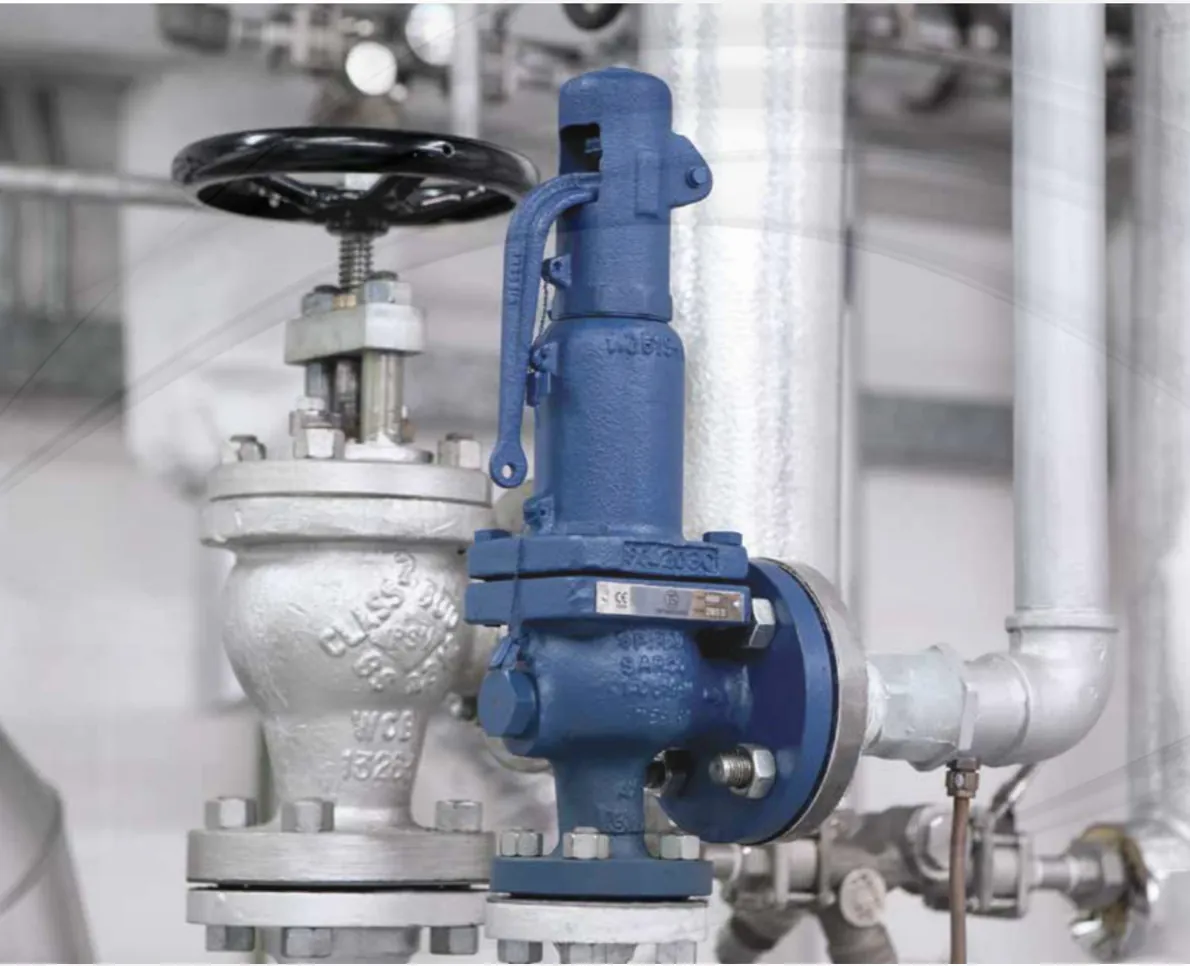

Visão geral do produto da válvula de segurança Spirax Sarco
A seleção da válvula de segurança não deve considerar apenas o calibre, mas também deve ser avaliada de forma abrangente com base na pressão definida, capacidade de descarga, meio, temperatura, material, padrões de conexão, requisitos regulamentares e ciclos de manutenção e calibração. Para vapor limpo ou processos higiênicos, é necessário prestar atenção adicional à rastreabilidade do material, aos métodos de conexão e aos requisitos de limpeza.
Direção do produto | Modelos/séries comuns | Instruções aplicáveis |
|---|---|---|
Válvula de segurança industrial geral | SV60、SV73、SV74、SV615 | Para vapor, ar comprimido e proteção geral do sistema de processo |
Aplicações limpas ou higiênicas | SVL488、SVL606 | Usado em cenários de vapor limpo, alimentos e bebidas, produtos farmacêuticos e outros |
Aplicações de proteção de alívio de pressão | pressure relief valve、safety relief valve | Proteção contra sobrepressão para sistemas de vapor, gás e processos |
A seleção específica de válvulas de segurança deve ser baseada na pressão de projeto do sistema, sobrepressão permitida, capacidade de descarga e regulamentos aplicáveis. A lista de modelos por si só não pode substituir os cálculos de engenharia. O conhecimento técnico pode ser encontrado em Noções básicas de válvula de segurança、Seleção de válvula de segurança e Cálculo do calibre da válvula de segurança。
5. Válvula de retenção e proteção anti-refluxo
Válvula de retenção Usado para evitar refluxo médio e proteger medidores de vazão, válvulas de controle, equipamentos de processo e instrumentos sensíveis. Geralmente é instalado onde é necessário um fluxo unidirecional claro, como vapor, condensado, fluidos de processo, saídas de bombas, medição de vazão e sistemas sanitários.

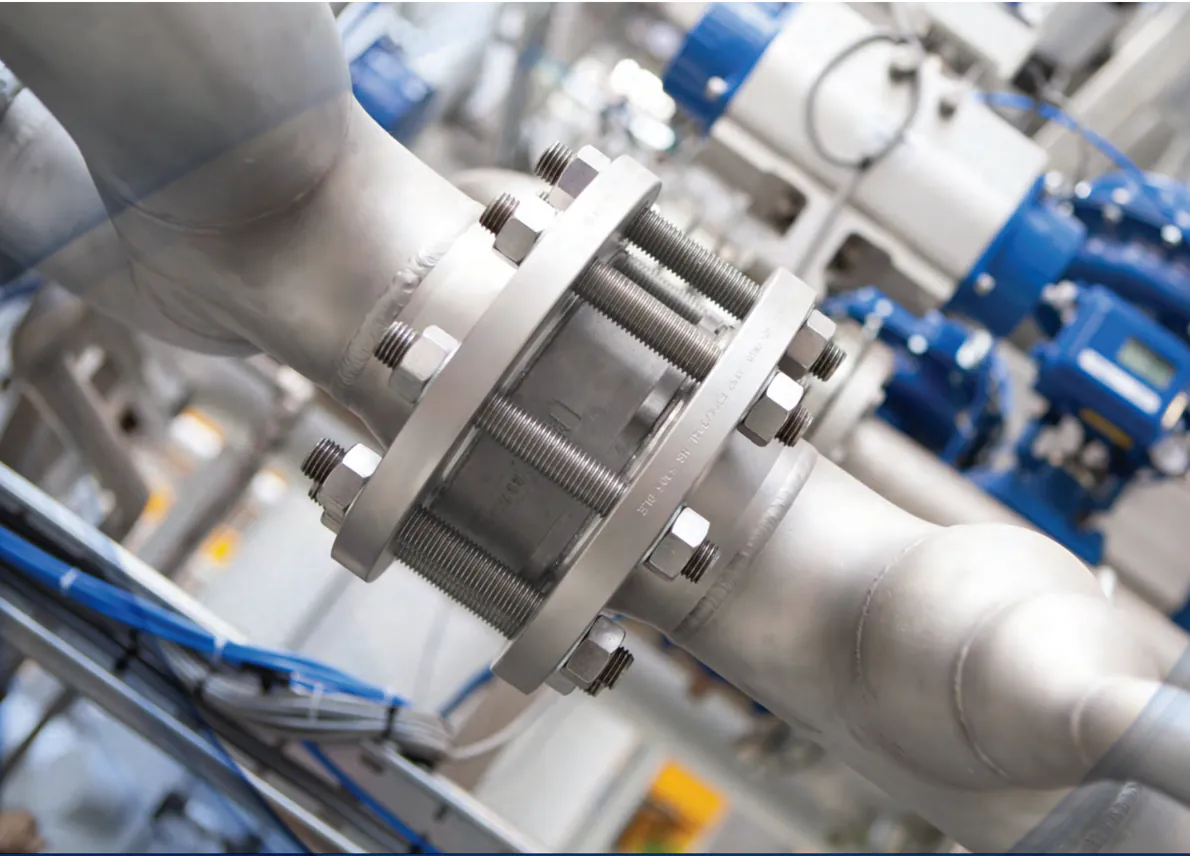

Visão geral do produto da válvula de retenção Spirax Sarco
Tipo | Modelos comuns | Principais características |
|---|---|---|
Válvula de retenção de disco | DCV1、DCV3、DCV4、DCV6、DCV8、DCV10、DCV41 | Estrutura compacta, resposta rápida, adequada para tubulações industriais em geral |
Válvula de retenção de disco duplo/balanço | SDCV3, SDCV4, SDCV7, SDCV8, série WCV | Adequado para requisitos de diâmetro maior ou baixa queda de pressão |
Válvula de retenção de elevação | LCV1、LCV3、LCV4、LCV6、LCV7 | Estrutura simples e baixa manutenção |
Válvula de retenção sanitária | CVS10 | Ideal para sistemas alimentícios, farmacêuticos e de fluidos de alta pureza |
Válvula de retenção Usado para evitar refluxo de mídia e proteger instrumentos, bombas e equipamentos de controle. Modelos como DCV4, DCV41 e CVS10 podem ser selecionados de acordo com o meio, métodos de conexão e requisitos de higiene; para princípios de funcionamento, consulte Descrição técnica da válvula de retenção。
6. Válvulas esfera, válvulas globo e válvulas de isolamento
válvula de esfera Ideal para aplicações de isolamento com abertura e fechamento rápidos, baixa resistência ao fluxo e baixa manutenção, frequentemente utilizado em vapor, condensado, óleo térmico, ar comprimido, gases industriais e aplicações limpas.válvula globo É frequentemente usado em tubulações de vapor e de processo onde são necessárias interceptação confiável, isolamento de manutenção e vedação de longo prazo.

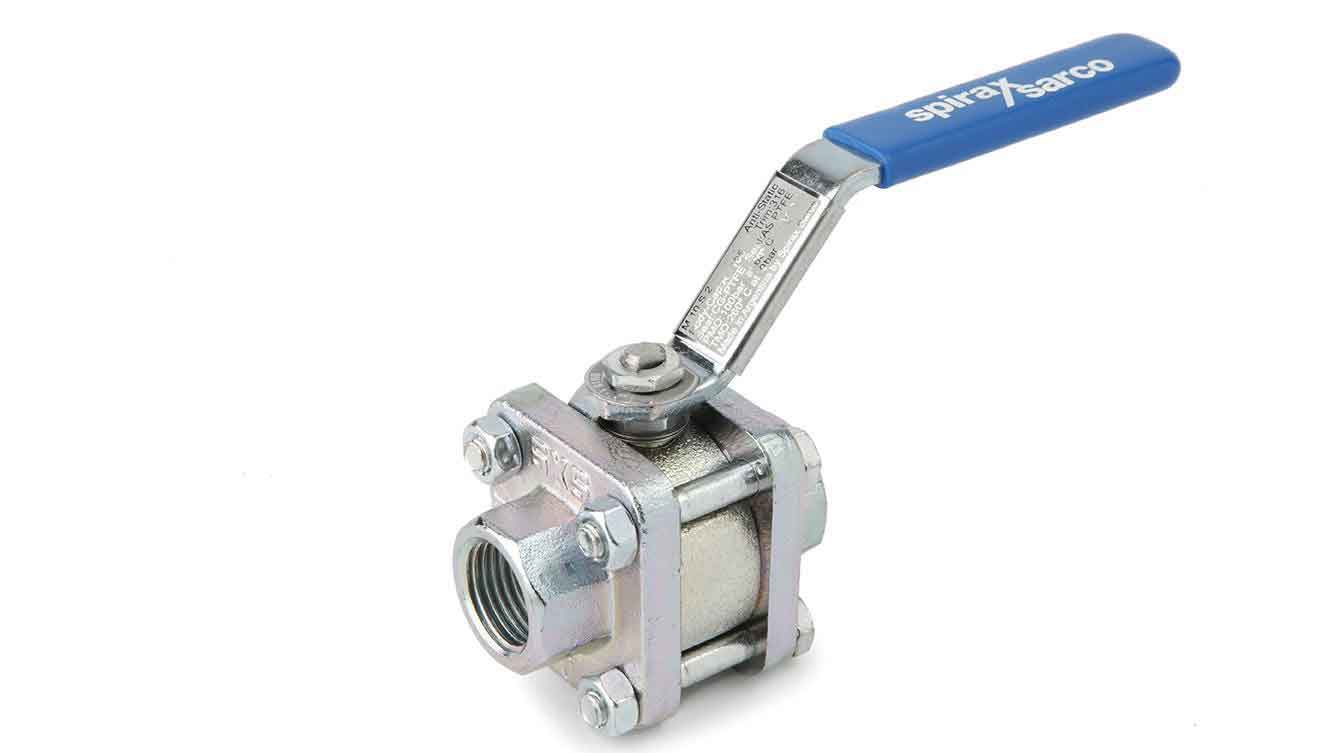

Imagem do produto da válvula de esfera Spirax Sarco M10S
tipo de produto | Modelos/séries comuns | Instruções aplicáveis |
|---|---|---|
Válvula de esfera universal | M10V、M10S、M10H、M10F、M10P、M10HP、M10T | Pode ser selecionado de acordo com a pressão do vapor, temperatura, material da sede da válvula, proteção contra incêndio ou condições de trabalho com gás de alta pressão |
Válvula de esfera limpa | Adequado para vapor limpo, alimentos e bebidas e processos de alta limpeza | |
válvula globo de vedação de fole | Adequado para isolamento de vapor, alta temperatura e alta pressão e redução de cenários de vazamento na haste da válvula | |
Válvula de esfera automatizada | M10Si, M10Vi, M21Si, M21Vi, etc. | Pode ser equipado com atuador para controle automático do interruptor |

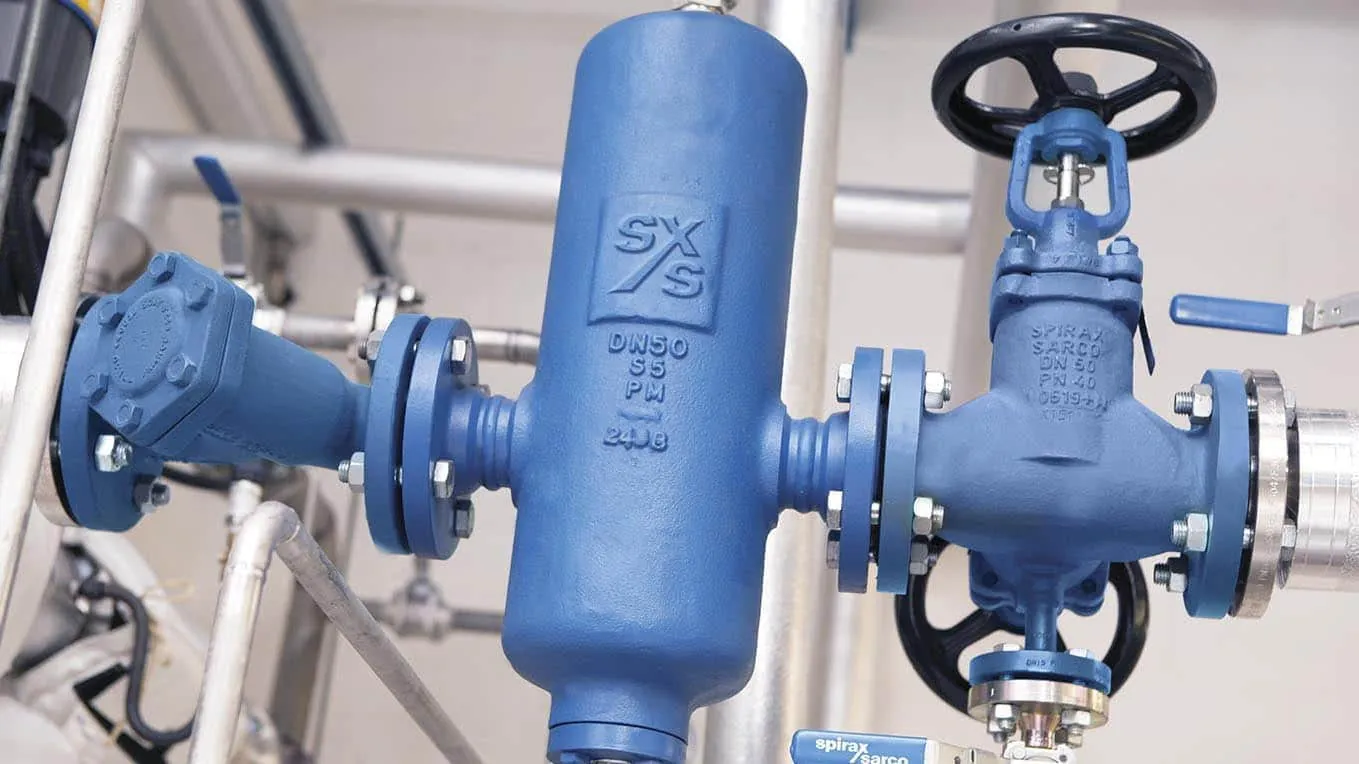

Desenho de instalação da válvula globo de vedação de fole Spirax Sarco no local
Produtos de válvula de isolamento Incluindo válvulas esfera, válvulas globo e válvulas globo com vedação de fole. As séries M10S, M10V, BSA e BSA2T podem ser selecionadas de acordo com os requisitos de meio, pressão, temperatura e corte; conhecimento técnico pode ser encontrado em Válvula de isolamento de movimento linear e Válvula de isolamento de movimento rotativo。
7. Válvulas de purga e válvulas da sala de caldeiras
Válvulas da sala de caldeiras Inclui não apenas válvulas de isolamento comuns, mas também válvulas relacionadas à purga de fundo, purga contínua, controle de qualidade da água, controle de nível de líquido e proteção de segurança. As válvulas de purga são usadas para remover sedimentos da água da caldeira ou controlar os níveis de sólidos dissolvidos e são uma parte importante do gerenciamento de segurança e eficiência da caldeira.

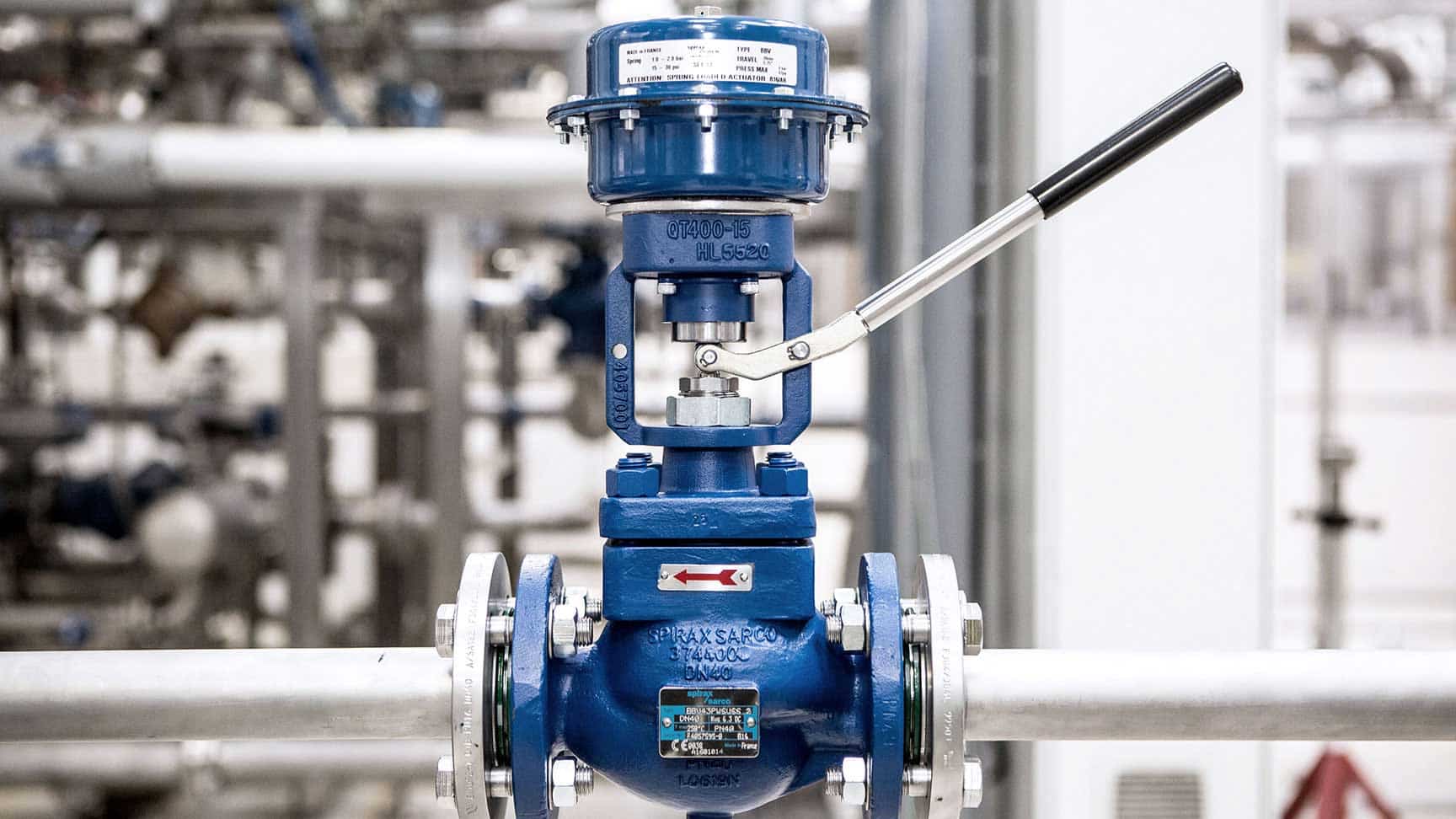

Diagrama de instalação da válvula de drenagem inferior Spirax Sarco no local
Direção do produto | Modelos/séries comuns | Notas de aplicação |
|---|---|---|
Válvula de controle de purga | BCV、BCV1、BCV20 | Usado para purga contínua ou controle de purga de caldeiras |
Válvula de purga acionada por ar comprimido | ABV21i、ABV40i | Para aplicações de purga automática de caldeiras |
Válvula de purga manual da caldeira | KBV21 | Usado para purga do fundo da caldeira ou purga de manutenção |
controlador de caldeira | Solução completa com válvula de purga, sensores e sistema de controle |
Controle de purga de caldeira、Sistema de drenagem inferior Juntamente com o equipamento de controle de caldeira, é usado para purga contínua, purga de fundo, controle de qualidade da água e proteção operacional. Para princípios do sistema, consulte Noções básicas de sala de caldeira e Descarga inferior。
8. Válvula de exaustão de ar, disjuntor de vácuo e acessórios de tubulação
Válvula de exaustão de ar Usado para remover ar e gases não condensáveis de sistemas de vapor, líquidos ou limpos para ajudar o sistema a iniciar mais rapidamente, reduzir a perda de eficiência de transferência de calor e reduzir o bloqueio de ar, a corrosão e a instabilidade operacional. é frequentemente associado a filtrar、visor、manômetro、Separador de refrigerante、quebra-vácuo Selecione junto com acessórios de tubulação.

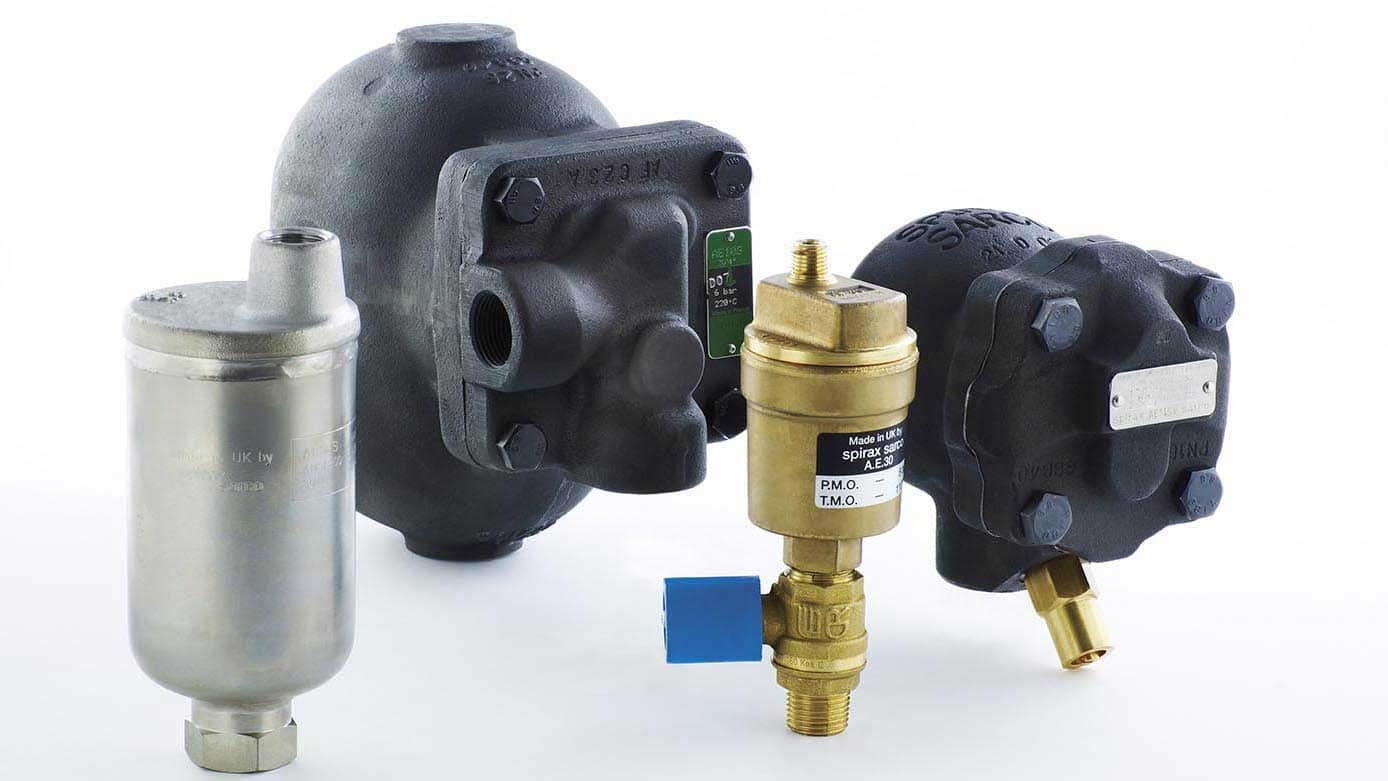

Diagrama de série do produto da válvula de exaustão de ar Spirax Sarco
Direção do produto | Modelos/séries comuns | Notas de aplicação |
|---|---|---|
Válvula de exaustão do sistema de vapor | Para ventilação de ar do sistema de vapor | |
Válvula de ventilação automática de sistema líquido | AE10S、AE14、AE30、AE44、AE50S、AES14 | Para exaustão de ar e gás do sistema líquido ou limpo |
Acessórios para tubos | Filtro, visor, manômetro, separador de refrigerante | Juntamente com a válvula, forma uma solução completa de proteção e manutenção de tubulações. |
Índice rápido de modelos populares
família de produtos | Modelos populares |
|---|---|
Válvula redutora de pressão | |
válvula de controle | Spira-trol、KE73、KA33、KB33、KB51、BCV43 |
localizador | SP400、SP500、SP7-10、SP7-11、SP7-12、EP500、EP6 |
válvula de esfera | M10S、M10V、M10H、M10F、M10HP、M70i、M80i |
válvula de segurança | SV60、SV73、SV74、SV615、SVL488、SVL606 |
Válvula de retenção | DCV3、DCV4、DCV10、DCV41、CVS10 |
válvula globo | |
Válvula de drenagem | BCV、BCV1、BCV20、ABV21i、ABV40i、KBV21 |
Válvula de exaustão de ar |
Documentação, amostras e suporte à seleção
A página do produto fornece amostras, fichas técnicas, instruções de instalação e manutenção, tabelas de seleção e informações de deslocamento. Passável Recursos e ferramentas de design e Centro de Conhecimento Steam Veja mais informações relevantes e conhecimentos de engenharia.
As entradas de dados sugeridas incluem:
Amostras de produtos e folhas de dados
Instruções de instalação e manutenção
Tabela de seleção e deslocamento
Modelo CAD, BIM ou 3D
Informações sobre peças de reposição e reposição
Pesquisar informações por modelo
Dicas de pesquisa sugeridas:
Insira o modelo do produto, tipo de produto ou número de dados, como DP27, SP500, DCV4, M10S
Produtos relacionados e entrada de tecnologia
demanda | Entrada recomendada |
|---|---|
Ver todas as categorias de produtos | |
Controles de pressão e válvulas de controle | |
Válvula de isolamento, válvula de esfera, válvula globo | |
Válvulas de retenção, válvulas de exaustão de ar, filtros e outros acessórios para tubulações | |
Purga de caldeira, controle de nível e acessórios para sala de caldeira | |
Limpe válvulas de vapor e aplicações sanitárias | |
Ferramentas, calculadoras e portal de informações | |
Serviços de engenharia e suporte de campo |
Perguntas frequentes
Quais parâmetros devem ser considerados primeiro ao selecionar uma válvula Spirax Sarco?
Priorize o meio, pressão a montante, pressão a jusante ou pressão definida, temperatura operacional, faixa de vazão, diâmetro do tubo, padrão de conexão, material do corpo da válvula, precisão de controle, espaço de instalação e método de manutenção. Para válvulas de segurança, válvulas redutoras de pressão e válvulas de controle, o julgamento também deve ser baseado nos requisitos de proteção do sistema, capacidade de descarga, diferença de pressão e faixa de mudança de carga.
Qual é a diferença entre uma válvula redutora de pressão e uma válvula de controle?
Válvula redutora de pressão Usado principalmente para reduzir a pressão a montante e estabilizá-la na pressão alvo;válvula de controle Geralmente recebe sinais de controle e ajusta continuamente a abertura da válvula através de atuadores e posicionadores para controle de pressão, temperatura ou fluxo. Sob condições de trabalho complexas, ambos podem aparecer no mesmo sistema de controle de vapor ao mesmo tempo.
As válvulas de segurança podem ser selecionadas apenas pelo diâmetro?
Não recomendado. A seleção da válvula de segurança deve levar em consideração a pressão definida, a sobrepressão permitida, a capacidade de descarga, o meio, a temperatura, os padrões de conexão, os requisitos regulamentares e as estratégias de calibração e manutenção. Para sistemas de vapor, leia primeiro Seleção de válvula de segurança e Cálculo do calibre da válvula de segurança。
Onde posso encontrar amostras de válvulas, manuais e ferramentas de projeto?
Pode entrar primeiro Recursos e ferramentas de design Para encontrar informações e ferramentas de cálculo, você também pode inserir informações relevantes nas páginas de produtos específicos. Se precisar confirmar o modelo com base nas condições de trabalho no local, você pode Contate-nos Obtenha mais suporte.
Informações e suporte técnico
A página do produto fornece descrição do produto, informações técnicas, informações de instalação e manutenção e entrada do modelo. Os produtos e instruções de instalação mostrados nas imagens são usados para ilustrar categorias de produtos. A seleção específica deve ser confirmada com base nas condições de trabalho no local e nos dados publicados.
Conclusão
Os produtos de válvula Spirax Sarco não devem ser categorizados aproximadamente no conceito de uma única “válvula”. Um método de pesquisa mais razoável é primeiro determinar a localização do sistema e o alvo de controle e, em seguida, inserir a família de produtos correspondente: seleção de controle de pressão Válvula redutora de pressão e válvulas reguladoras, opções de controle de processo Válvula de controle Spiratrol e localizador, seleção de proteção do sistema válvula de segurança e Válvula de retenção, mantenha a seleção de isolamento válvula de esfera e válvula globo, a sala da caldeira precisa Controle de emissões, combinação de controlador e proteção de segurança.
A seleção do projeto deve ser confirmada de forma abrangente com base no meio, pressão, temperatura, vazão, padrões de conexão, requisitos regulatórios e estratégias de manutenção. Caso necessite verificar melhor o modelo, dados ou condições do local, você pode inserir os dados técnicos na página do produto correspondente, ou através Contate-nos Obtenha suporte.
