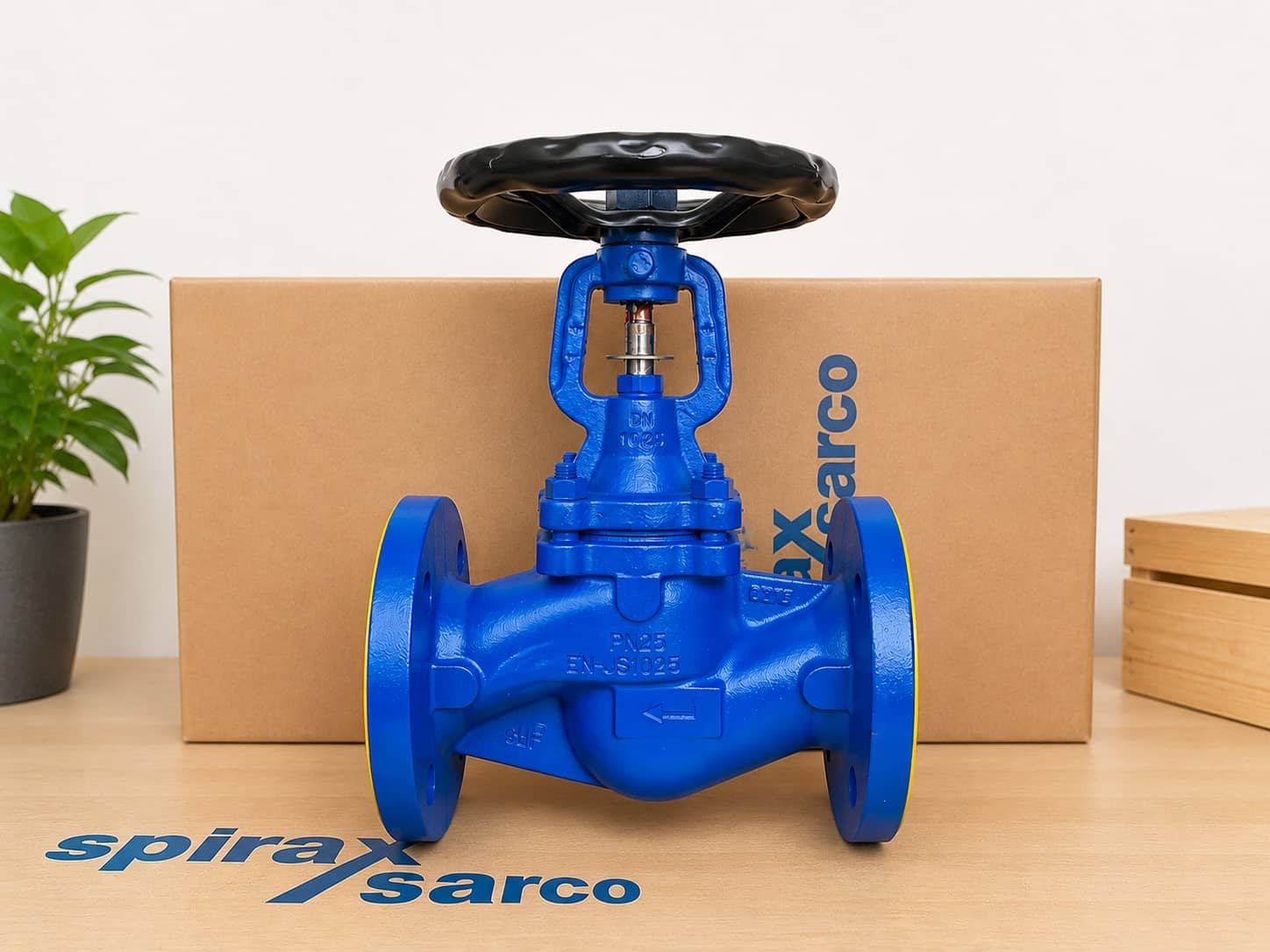

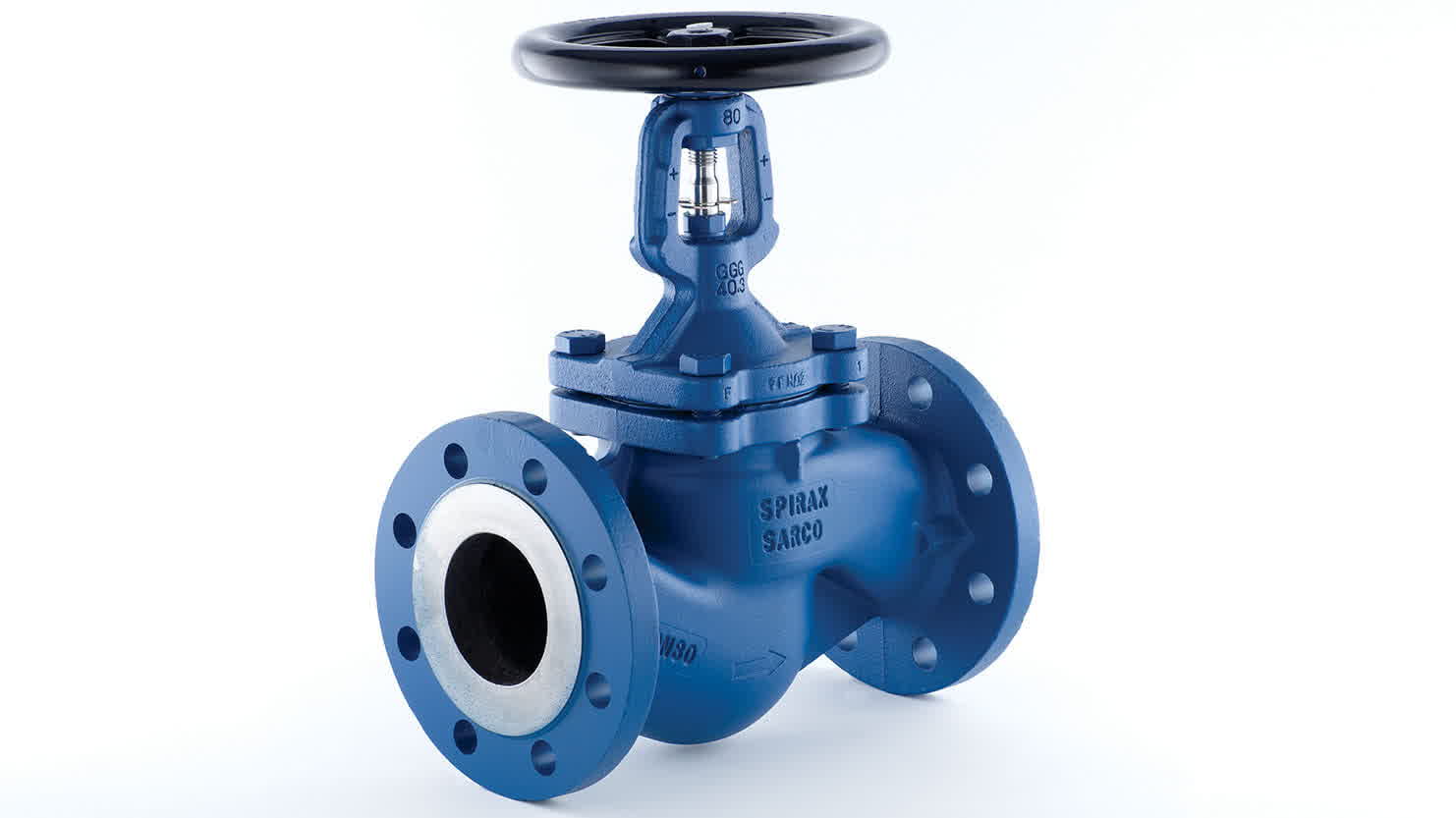

Válvula de Gaveta com Fole BSA2T Spirax Sarco
A BSA2T faz parte da faixa de válvulas de gaveta com fole BSA e BSAT da Spirax Sarco. Combina corpo em ferro nodular com duplo selamento por fole para reduzir o risco de vazamento externo no haste, ao mesmo tempo em que suporta isolamento manual confiável em serviços de vapor, condensado, gás e fluidos de processo.
Parâmetros principais
Onde a BSA2T se encaixa na faixa de válvulas com fole
A válvula de gaveta com fole BSA2T se insere na família BSA e BSAT da Spirax Sarco para usuários que necessitam de isolamento manual confiável com controle mais forte de vazamento externo no haste do que as válvulas de gaveta convencionalmente preenchidas normalmente oferecem. No material atual da família, a linha BSA2 / BSA2T representa a parte em ferro nodular da faixa e é posicionada para serviços de vapor, condensado e fluidos industriais mais amplos, onde o fechamento confiável e menor necessidade de manutenção são igualmente importantes.
Por que a construção com fole importa
O principal valor da BSA2T é o arranjo de haste com selamento por fole. O material de referência da família posiciona esse design como uma forma de eliminar o vazamento da prensa-do-haste, melhorar a segurança de fechamento e reduzir a perda evitável de energia em sistemas de vapor. Isso torna a válvula mais relevante para áreas da planta onde contenção, operação mais limpa e isolamento seguro para manutenção importam mais do que a escolha de válvula de menor custo inicial.
A família BSA e BSAT mais ampla também utiliza duplo selamento por fole para suportar maior vida útil. Combinado com um formato robusto de válvula de gaveta manual, isso ajuda a BSA2T a atender aplicações onde a válvula pode permanecer em serviço por longos períodos e onde o acesso para manutenção repetida não é desejável.
Serviços e duties de planta típicos
Com base na documentação disponível da família, a BSA2T pode ser considerada para:
- isolamento de troncos principais e ramais de vapor
- pontos de fechamento de condensado e água quente
- duties de isolamento de gás e líquidos de processo
- pontos de isolamento para manutenção onde o controle de vazamento externo é importante
- duties que podem requerer estrangulamento manual limitado em vez de apenas fechamento
A visão geral mais ampla de válvulas de isolamento também apresenta esse estilo de válvula como relevante onde a segurança de manutenção, controle de vazamento e longa vida útil são fatores-chave de seleção em sistemas industriais de vapor e condensado.
Material do corpo, classe de pressão e posicionamento de tamanho
No material-fonte atual da família de produtos, BSA2 / BSA2T é identificada como a opção em ferro nodular dentro da faixa de válvulas de gaveta com fole. A mesma fonte associa essa linha a classificações de pressão típicas de 16 bar ou 25 bar, dependendo da versão, e com tamanhos que se estendem até DN250.
Esse posicionamento faz da BSA2T uma opção prática de faixa média para usuários que necessitam de um formato de isolamento mais robusto do que válvulas de gaveta de utilidade, mas que não precisam avançar para as linhas de forjado ou aço-carbono de maior pressão da família.
Fechamento versus uso de estrangulamento
Dentro da nomenclatura da família, a versão T está associada a uma configuração de plug de estrangulamento. Isso significa que a BSA2T não se limita a isolamento simples de liga-desliga e também pode suportar estrangulamento manual limitado ou duties de bypass onde uma posição operacional fixa é necessária.
Dito isso, a referência técnica da família é clara de que o uso de estrangulamento ainda tem limites. Quando a válvula é usada para regulação em vez de isolamento, a queda de pressão e o fluxo alvo precisam ser verificados cuidadosamente para evitar ruído, vibração e desgaste desnecessário. O mesmo material técnico também observa orientações de pressão diferencial máxima para duties de estrangulamento, com limites mais restritos à medida que o tamanho da tubulação aumenta.
O que confirmar antes da seleção final
Antes de encomendar ou padronizar a BSA2T em um projeto, os usuários ainda devem confirmar:
- a conexão de extremidade exata e o padrão de flange necessários no local
- a classe de pressão requerida para a duty
- o tamanho real e o fluxo alvo
- se a válvula será usada apenas para fechamento ou para estrangulamento limitado
- se a certificação
EN 10204 3.1é necessária com o pedido
O material de referência disponível da família indica que BSA2 e BSA2T estão entre as versões que podem ser fornecidas com certificação EN 10204 3.1 quando especificada.
