Requisitos de Teste na Casa de Caldeiras

Os requisitos para testes regulares variam de acordo com as regulamentações nacionais e o tipo de equipamento instalado.

Requisitos de Teste na Casa de Caldeiras

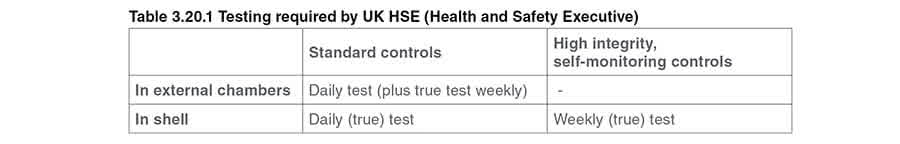

As seguintes rotinas de teste são exigidas pelo HSE (Health and Safety Executive) do Reino Unido para uma casa de caldeiras supervisionada. Câmaras externas (controles do tipo flutuador ou sonda) Diariamente:

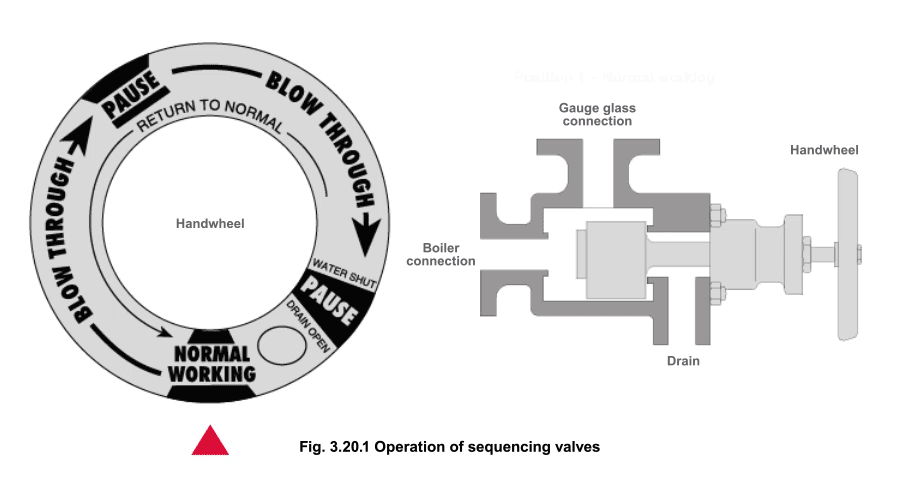

1. A purga das câmaras é necessária, usando as válvulas de purga sequenciais para remover qualquer lodo acumulado.
2. Separadamente, o primeiro e segundo alarmes baixos são testados. Semanalmente:
3. Baixar o nível real de água da caldeira para o 1º nível baixo (por evaporação), e então realizar blowdown para o 2º nível baixo. A principal razão para este teste semanal é garantir que o alarme seja dado, e no nível correto, quando o nível cai lentamente na caldeira (porque flutuadores podem travar).
4. Um alarme alto é geralmente testado semanalmente. Controles de nível montados diretamente com tubos de proteção internos Um teste diário ainda é necessário, mas isso significa baixar o nível real, a menos que recursos de teste sejam incorporados. O tempo envolvido e a perda de calor, água e produtos químicos de tratamento significam que isso é realmente prático apenas em caldeiras menores.

Os regulamentos do Reino Unido para supervisão estabelecem que, para controles ‘padrão’ (por exemplo, não automonitorados, alta integridade) deve haver um atendente de caldeira treinado no local a todo momento que a caldeira estiver operando.

Requisitos de teste na casa de caldeiras não supervisionada Em muitos países e em todos os tipos de indústrias, há uma necessidade ou desejo de operar plantas de caldeiras de vapor sem atendimento. Isso levou ao desenvolvimento de alarmes de nível especiais de alta integridade ‘automonitorados’, e controles para maior segurança em caso de condições de água baixa.

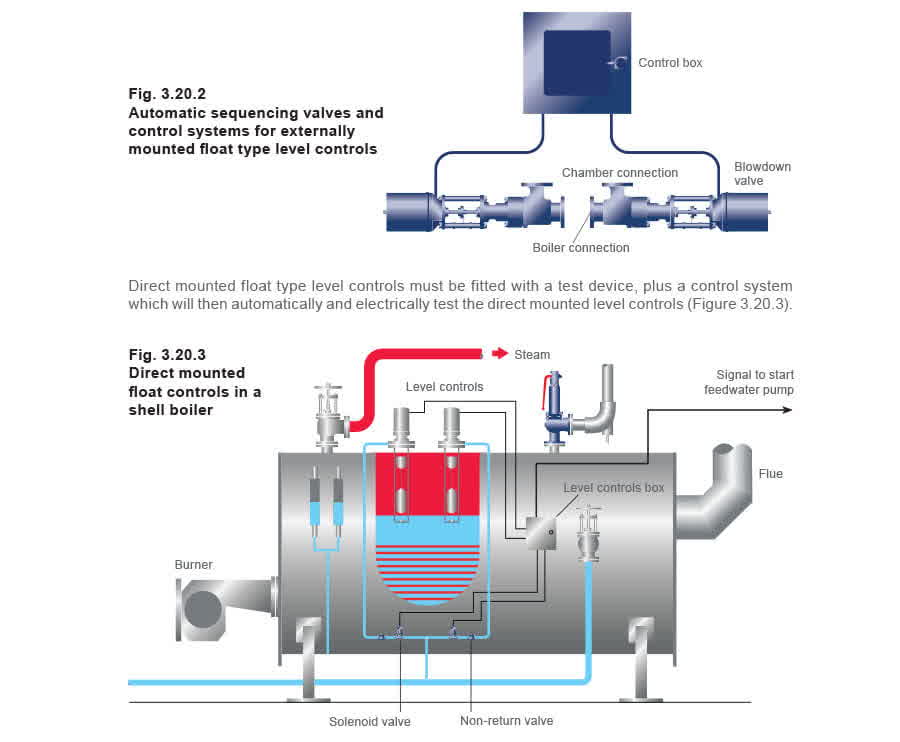

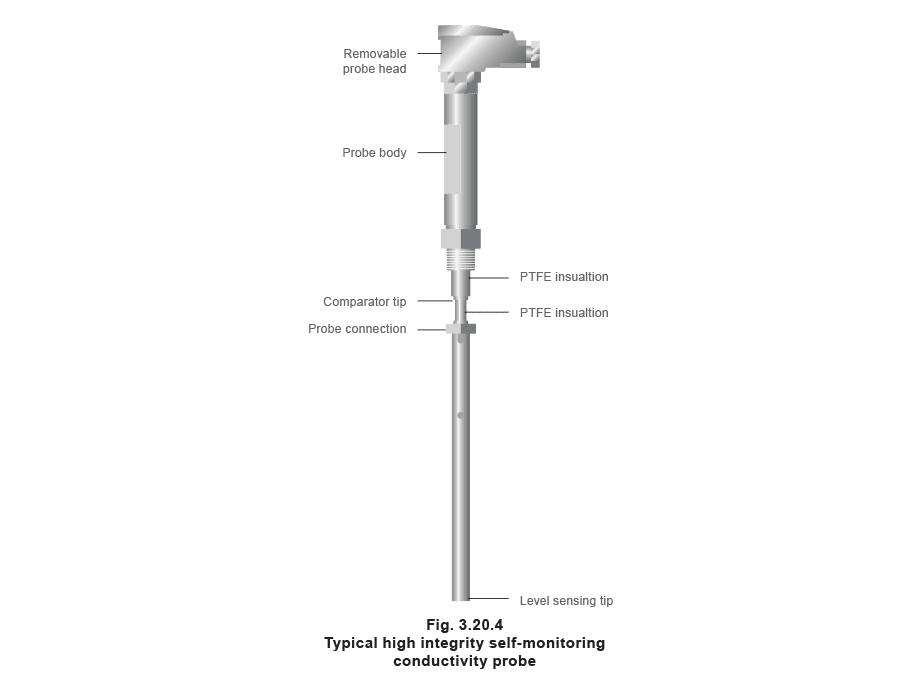

Para controles de flutuador montados externamente, válvulas de sequenciamento automático são necessárias, além de um sistema de controle que então realizará blowdown sequencial automático das câmaras externas e testes elétricos dos controles de nível da caldeira montados externamente (Figura 3.20.2). Sistema de teste automático para controles de nível do tipo flutuador montados diretamente Com controles de nível do tipo sonda, alta integridade, automonitorados, o recurso de ‘autoverificação’ é realizado via sonda e seu controlador associado, então um sistema de controle especial adicional não é necessário. Os sistemas de condutividade mais recentes que incorporam um recurso de automonitoramento de alta integridade verificarão falhas continuamente e eletronicamente.

As falhas podem incluir o acúmulo de incrustações ou sujeira na sonda e também qualquer vazamento de umidade para dentro da sonda. Se tal falha for detectada, o sistema de controle iniciará um alarme e causará o desligamento seguro da caldeira.

A principal vantagem do usuário desses alarmes especiais de nível baixo de água não é apenas a segurança aumentada, mas também que testes diários não são necessários. Isso significa que não há sentido em instalar controles de sonda de alta integridade em câmaras externas, onde ainda seria necessário purgar as câmaras, diariamente, para remover qualquer lodo.

Alarmes de nível baixo de água do tipo sonda, alta integridade, automonitorados, portanto, são instalados em tubos de proteção internos.

O teste manual semanal ainda deve ser realizado sob os regulamentos do Reino Unido. Na Alemanha, onde alarmes de nível baixo de água do tipo sonda de alta integridade aprovados são instalados, o intervalo entre testes manuais é de 6 meses.

Sob os regulamentos do Reino Unido, se sistemas de alta integridade automonitorados forem instalados, os requisitos de supervisão são reduzidos à necessidade de ter alguém disponível para responder a qualquer alarme e solicitar assistência adicional. Um guarda de segurança ou porteiro adequadamente treinado pode ser considerado adequado.

Resumo

Quando os sistemas de alarme de nível baixo de água estão alojados em câmaras externas, eles exigirão purga e teste manuais, e isso deve ser realizado pelo menos uma vez por dia. Nesses casos, um atendente de caldeira treinado deve estar no local sempre que a caldeira estiver operando, incluindo durante as ‘horas silenciosas’ (noites e fins de semana).

O atendente de caldeira treinado não precisa estar permanentemente situado na casa de caldeiras, mas deve ser capaz de responder imediatamente aos alarmes de nível.

Quando alarmes de nível baixo de alta integridade automonitorados são montados no casco da caldeira, uma vez que são autotestados automaticamente, eles só exigem um teste operacional completo por um atendente de caldeira treinado uma vez por semana.

Quando alarmes de nível baixo padrão (flutuadores ou sondas) são instalados em câmaras externas, válvulas de sequenciamento automático devem ser instaladas para que o sistema de alarme seja considerado automonitorado. Um atendente de caldeira treinado não precisa estar no local a todo momento e outra pessoa (vigia ou porteiro) pode ser colocada no comando da caldeira, como parte de suas funções durante as horas silenciosas.

Essa pessoa deve estar sempre pronta para responder corretamente aos alarmes da caldeira, desligando a caldeira se necessário. Assim, dependendo do tipo de instalação, existem dois tipos possíveis de supervisão: Um atendente de caldeira treinado (ou técnico), que deve estar totalmente familiarizado com a operação da caldeira e seus controles; ou um indivíduo como um vigia que, embora não seja um atendente de caldeira totalmente treinado, deve estar familiarizado com o protocolo de alarme e conhecer o procedimento para desligar a caldeira. Testando sistemas de controle de caldeiras de vapor Quaisquer regulamentações de caldeiras enfatizarão que testes regulares de qualquer sistema de controle de caldeiras, particularmente com respeito ao nível de água, é um requisito importante. Todos os testes devem ser realizados com a água na região visível do indicador de nível de água.

Todos os testes devem ser realizados por um atendente de caldeira treinado. No caso de dispositivos de nível montados em câmaras com válvulas de sequenciamento manual, o teste envolve operar as válvulas de sequenciamento pelo menos uma vez por dia para baixar a água em cada câmara e testar a operação do controle de nível de água, e os controles/alarmes no primeiro e segundo níveis baixos. Da mesma forma para alarmes de nível baixo de água tradicionais (não automonitorados) montados diretamente na caldeira, o atendente de caldeira treinado deve baixar o nível real de água da caldeira todos os dias para testar esses alarmes.

No entanto, para controles de alta integridade automonitorados montados diretamente na caldeira, não há necessidade de testes diários.

Para todos os tipos de sistema de controle de nível, há um teste semanal a ser realizado, e isso envolve isolar o suprimento de água de alimentação, baixar a água por evaporação até o primeiro nível baixo e realizar blowdown até o segundo nível baixo. Este teste semanal é um teste funcional completo da capacidade do sistema de lidar com mudanças reais no nível de água da caldeira.

É recomendado que todos os testes sejam devidamente registrados em um livro de registro da casa de caldeiras, pelo qual o Gerente de Engenharia é responsável.

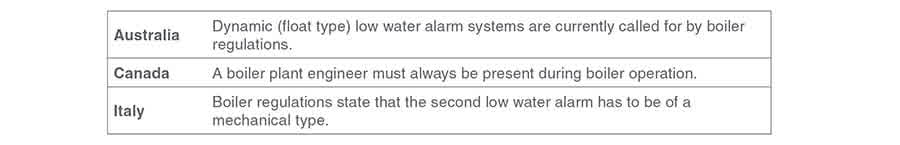

Nota de rodapé: Essas notas básicas são baseadas na prática, regras e regulamentos da casa de caldeiras do Reino Unido. Esses regulamentos variam ao redor do mundo, alguns exemplos seguem:
