Elevação de Condensado e Condensado Contaminado

Recomendações para circunstâncias especiais, incluindo elevação de condensado para uma linha de retorno em nível superior e tratamento de condensado contaminado.

Elevando condensado de uma linha principal de vapor

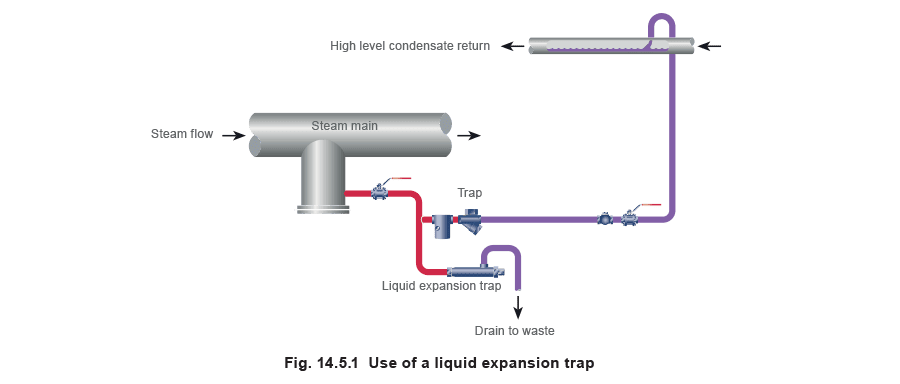

Às vezes é necessário elevar condensado de uma armadilha de vapor para uma linha de retorno de condensado em nível superior (Figura 14.5.1). O condensado subirá pela tubulação de elevação quando a pressão do vapor a montante da armadilha for mais alta do que a pressão a jusante da armadilha. A pressão a jusante da armadilha é geralmente chamada de contrapressão, e é composta por qualquer pressão existente na linha de condensado mais a elevação estática causada pelo condensado na tubulação ascendente. A pressão a montante variará entre as condições de partida, quando está em seu mínimo, e as condições de operação, quando está em seu máximo. A contrapressão está relacionada à elevação usando a seguinte conversão aproximada: 1 metro de elevação na tubulação = 1 m de altura de pressão estática ≅ 0,1 bar de contrapressão Se uma altura de 5 m produzir uma contrapressão de 0,5 bar, então isso reduz a pressão diferencial disponível para empurrar o condensado através da armadilha; embora em condições de operação a redução na capacidade da armadilha provavelmente seja significativa apenas onde baixas pressões a montante são usadas. Em linhas principais de vapor na partida, a pressão do vapor provavelmente será muito baixa, e é comum que a água se acumule antes da armadilha, o que pode levar a golpe de hidráulico no espaço sendo drenado. Para amenizar esse problema na partida, uma armadilha de expansão de líquido, instalada conforme mostrado na Figura 14.5.1, descarregará qualquer condensado frio formado neste momento para o desperdício. À medida que a linha principal de vapor é aquecida, a temperatura do condensado sobe, fazendo com que a armadilha de expansão de líquido feche. Ao mesmo tempo, a pressão do vapor sobe, forçando o condensado quente através da armadilha de drenagem ‘de trabalho’ para a linha de retorno.

A linha de descarga da armadilha para a linha de retorno superior, preferencialmente descarrega no topo da linha principal em vez de simplesmente alimentar a parte inferior, conforme mostrado na Figura 14.5.1. Isso auxilia a operação, porque embora o elevador provavelmente esteja cheio de água na partida, às vezes contém pouco mais do que vapor flash uma vez que o condensado quente sob pressão passa. Se a linha de descarga fosse instalada na parte inferior da linha de retorno, ela se encheria de condensado após cada descarga e aumentaria a tendência para golpe de hidráulico e ruído.

Também é recomendado que uma válvula de retenção seja instalada após qualquer armadilha de vapor de onde o condensado é elevado, impedindo que o condensado caia de volta em direção à armadilha. As recomendações gerais acima se aplicam não apenas a armadilhas elevando condensado de linhas principais de vapor, mas também a armadilhas drenando qualquer tipo de processo operando a uma pressão constante de vapor. Processos controlados por temperatura frequentemente operarão com baixas pressões de vapor. Linhas de descarga ascendentes de condensado devem ser evitadas a todo custo, a menos que armadilhas-bomba automáticas sejam usadas.

Condensado contaminado

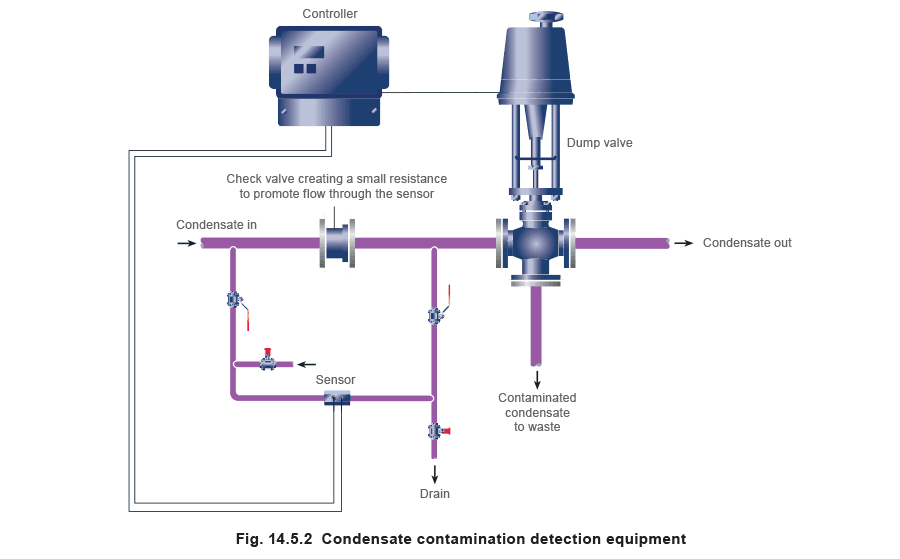

Ocasionalmente, o condensado é descarregado de fontes onde pode ter sido contaminado por líquidos de processo corrosivos. Isso é inadequado para água de alimentação de caldeira devido aos perigos de espuma, incrustação e corrosão que pode causar na caldeira e nos tubos de distribuição. No entanto, embora contaminado, o condensado ainda carrega o mesmo calor útil que o condensado limpo que poderia ser recuperado se equipamento adequado de detecção de contaminação fosse empregado. Tal equipamento detecta mudanças na condutividade do condensado. Quando uma mudança da condutividade desejada ocorre, isso pode significar que o condensado está contaminado. Um controlador sinaliza uma válvula de descarga para abrir, permitindo que o condensado flua para o dreno. Em alguns países, o monitoramento contínuo do condensado é um requisito legal.
