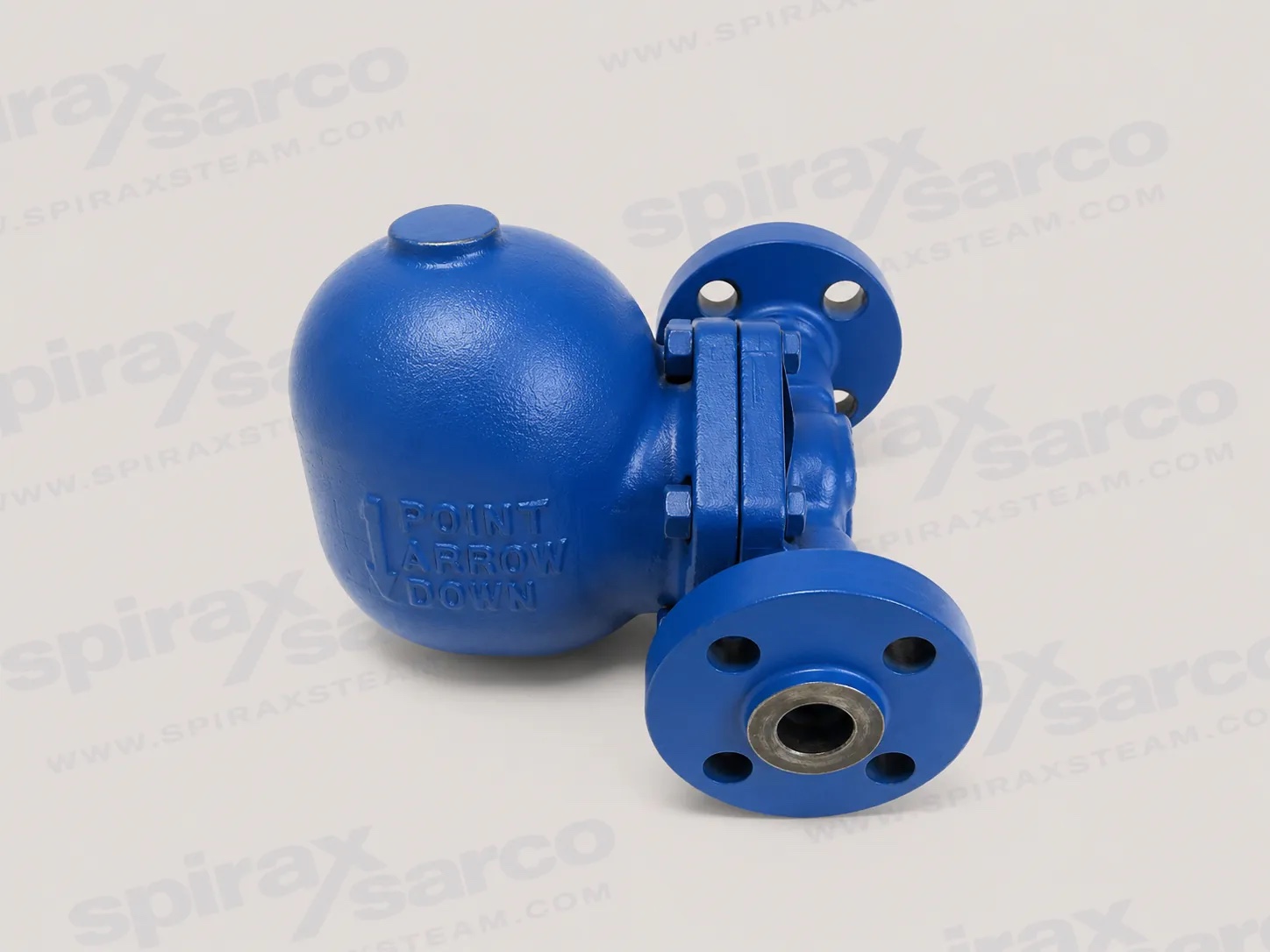

FT450 Perangkap Uap Terapung dan Termostatik
Perangkap uap dengan pelampung dan termostat, berbodi baja tuang untuk membuang kondensat secara terus-menerus, mengeluarkan udara internal, serta mengikuti batas tekanan dan suhu sesuai ukuran.

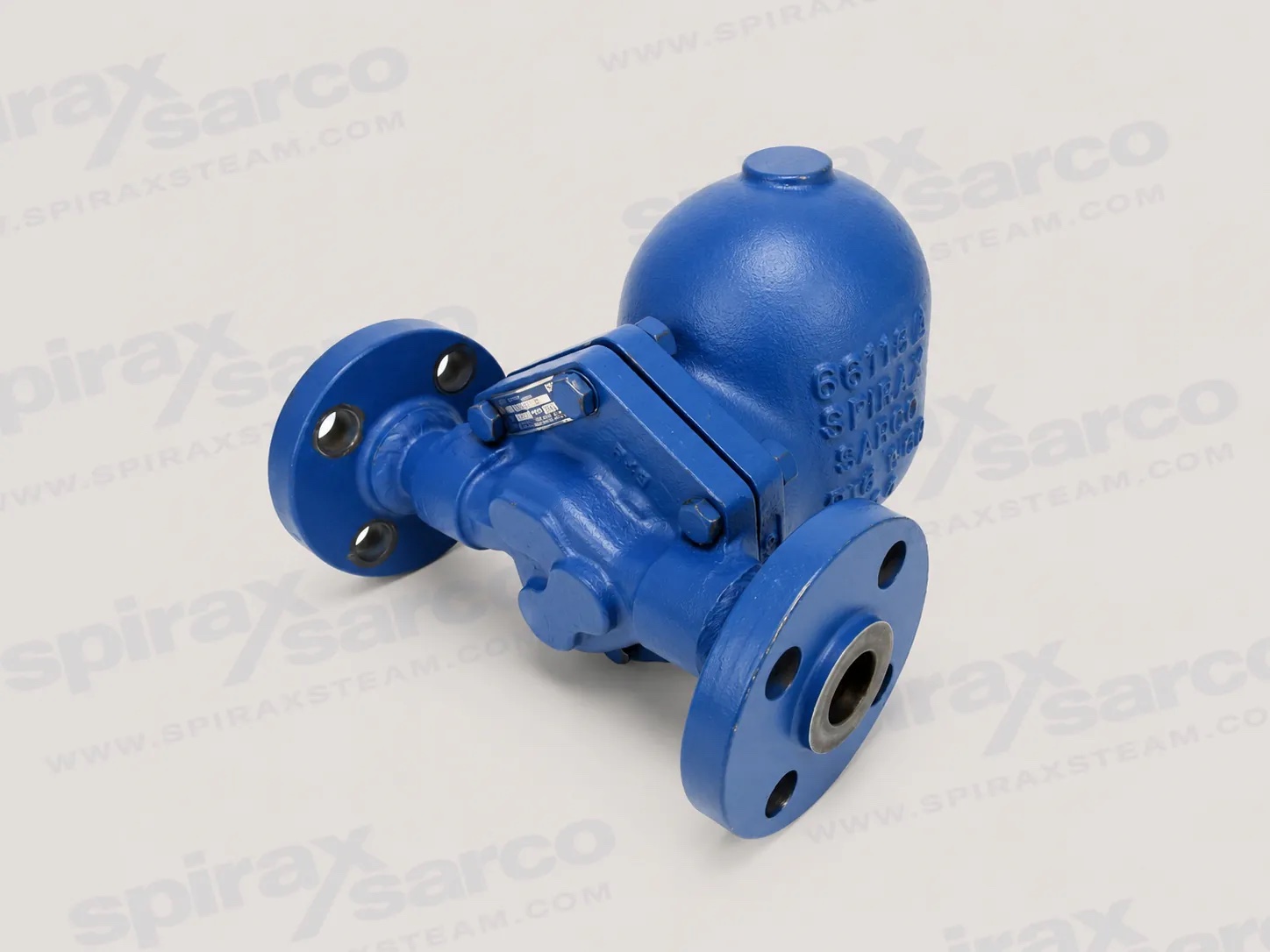

FT450 perangkap uap terapung dan termostatik
Spirax Sarco FT450 adalah perangkap uap terapung dan termostatik dengan bodi baja tuang untuk pembuangan kondensat secara terus menerus dari peralatan steam. Pelampung mekanisnya memodulasi katup utama dua dudukan sehingga kondensat keluar pada suhu kira-kira uap saat terbentuk, sementara ventilasi udara termostatik terpisah mengeluarkan udara dan gas tak terkondensasi lainnya selama penyalaan dan pengoperasian. Hal ini menjadikan FT450 pilihan praktis untuk tugas proses di mana titik drainase, tekanan diferensial, dan akses layanan dapat ditentukan dengan jelas sebelum pemesanan.
Model ini didokumentasikan dalam dua amplop ukuran. Kisaran yang lebih kecil mencakup sambungan 3/4 hingga 2 dan menggunakan batas tekanan khusus model dari dari FT450-4.5 hingga FT450-32. Kisaran kapasitas tinggi mencakup 3 in (DN80) dan 4 in (DN100). Rentang ini memiliki prinsip operasi pelampung dan termostatik yang sama, namun pengaturan sambungannya, batas tekanan-suhu, dimensi dan informasi kapasitasnya harus dipilih dari bagian teknis yang benar.
Penghapusan kondensat terus menerus pada suhu uap
Perangkap pelampung merespons langsung tingkat kondensat di tubuhnya. Saat kondensat masuk, pelampung naik dan memposisikan katup utama untuk melepaskan beban yang masuk secara terus menerus. Oleh karena itu, perilaku pembuangan cocok untuk peralatan yang memerlukan pembuangan kondensat saat diproduksi, bukan ditahan dalam siklus yang terputus-putus. Ventilasi udara termostatik independen membantu membersihkan udara awal dan gas yang tidak dapat terkondensasi yang akan mengurangi kinerja perpindahan panas dan menunda pemanasan.
FT450 dapat beroperasi melawan tekanan balik asalkan tekanan keluar tetap di bawah tekanan masuk. Untuk tinjauan kapasitas Spirax Sarco FT450, kapasitas yang dapat digunakan diatur oleh tekanan diferensial, yang didefinisikan sebagai tekanan masuk dikurangi tekanan keluar, serta lubang dan sambungan yang dipilih. Angka tekanan tanpa ukurannya, kelas tekanan model, dan kondisi saluran keluar tidak cukup untuk memilih trap. Tabel dan kurva kapasitas di bawah ini harus dibaca dengan mempertimbangkan tekanan uap aktual, tekanan balik, beban kondensat, dan kebutuhan pemanasan.
Aplikasi dan nilai teknik
Untuk rentang 3/4 hingga 2, aplikasi yang terdokumentasi mencakup peralatan proses, peralatan yang dikontrol dengan memodulasi katup pengontrol suhu, pemanas unit, koil pemanas udara, penukar panas, dan stasiun tetesan utama uap. Karakteristik pelepasan kontinyu berguna ketika kondensat yang naik ke permukaan perpindahan panas akan mempengaruhi kontrol suhu atau ketika titik tetesan harus mengalir secara andal sementara saluran utama uap tetap beroperasi.
Versi 3 in dan 4 in ditujukan untuk beban kondensat yang lebih tinggi dari reboiler, penukar panas besar, peralatan proses besar lainnya, dan pendingin serapan besar. Lembar teknis perangkap besar juga mengidentifikasi penggunaan dalam kombinasi dengan 4 pada pompa bertenaga tekanan. Jika sistem yang lebih luas memerlukan pengangkutan kondensat di luar perangkap, maka hal yang terkait akan terjadi pilihan pompa kondensat harus dipertimbangkan bersamaan dengan tekanan diferensial yang tersedia dan tekanan balik sistem balik. Referensi aplikasi tersebut mengidentifikasi kemungkinan pengaturan sistem, bukan aturan seleksi universal.
Seleksi harus dimulai dengan yang lebih luas jangkauan perangkap uap dan kemudian mempersempit ke konfigurasi pelampung dan termostatik yang sesuai dengan tugasnya. Untuk peninjauan pesanan Spirax Sarco FT450, bodi baja berkapasitas tinggi dan jejak servis yang relatif besar menjadikan ruang, akses pengangkatan, dan pemeliharaan sebagai bagian dari pemilihan, bukan hanya sekedar pemikiran tambahan.
Konstruksi untuk layanan uap yang menuntut
Bodi FT450 terbuat dari baja tuang atau baja karbon, dengan bagian dalam baja tahan karat. Informasi teknis skala besar mengidentifikasi badan sebagai ASTM A216 WCB dan pelampung sebagai ASTM A240 Tipe 304. Susunan internal meliputi pelampung, linkage, mekanisme katup utama, dan ventilasi udara termostatik. Untuk rentang kecil, ventilasi udara bimetal opsional diidentifikasi untuk konfigurasi FT450-4.5, -10, -14, -21 dan -32 ketika layanan uap super panas memerlukannya. Semakin luas ventilasi udara uap dan jangkauan penghilang udara memberikan konteks sistem terkait, namun pilihan ventilasi udara FT450 harus tetap menjadi bagian dari peninjauan pesanan dan bukan diasumsikan dari nama model dasar.
Bodinya dirancang untuk pemasangan in-line horizontal. Desain yang terdokumentasi juga memungkinkan servis tanpa mengganggu perpipaan yang tersambung, sehingga dapat mengurangi cakupan intervensi pemeliharaan ketika isolasi, akses pengangkatan, dan penggantian suku cadang telah direncanakan dengan benar. Kemudahan servis tidak berarti trap dapat dibuka di bawah tekanan: sisi suplai dan sisi balik harus diisolasi, tekanan yang terperangkap dihilangkan dan bodi dibiarkan dingin sebelum dibongkar.
Batas tekanan dan suhu
| Rentang FT450 | Batas seleksi yang terdokumentasi | Apa yang harus diperiksa |
|---|---|---|
| 3/4 masuk hingga 2 masuk | PMO bervariasi menurut model trim dari 65 psi g (4.5 bar g) hingga 465 psi g (32 bar g). | Trim model, rentang ventilasi udara, peringkat flensa, suhu pengoperasian, dan tekanan diferensial. |
| 3 in (DN80) dan 4 in (DN100) | PMO 450 psi g (31 batang g); 650 °F (343 °C) pada 450 psi g dan hingga 750 °F (400 °C) pada tekanan hingga 375 psi g (26 batang g). | Jenis sambungan, batas cangkang tekanan, tekanan balik, beban pendukung, dan izin servis. |
Nilai-nilai ini adalah batas operasi bersyarat, bukan nilai keseluruhan untuk setiap pengaturan FT450. Dokumen rentang kecil memberikan grafik dan batasan tekanan/suhu terpisah untuk NPT, las soket, dan konstruksi ANSI 300/600, dengan unit ANSI 150 dibatasi oleh peringkat flensa. Dokumen skala besar memberikan kurva tekanan/suhunya sendiri dan batas yang diijinkan. Bagian dokumen yang benar harus digunakan untuk ukuran dan sambungan yang dipilih.
Koneksi, kapasitas dan ruang fisik
Ukuran FT450 kecil dijelaskan dengan NPT, sambungan las soket ke ANSI B16.11 dan ANSI 150, 300 atau 600 flensa muka terangkat. 3 dalam versi berkapasitas tinggi tersedia dengan NPT, las soket, atau sambungan flensa, sedangkan versi 4 memiliki flensa di lembar data rentang besar. Pemilihan sambungan memengaruhi selubung tekanan, dimensi tatap muka, dan metode pemasangan. Hal ini harus dikonfirmasi bersama dengan standar saluran, pengaturan saluran dan tekanan hilir yang tersedia.

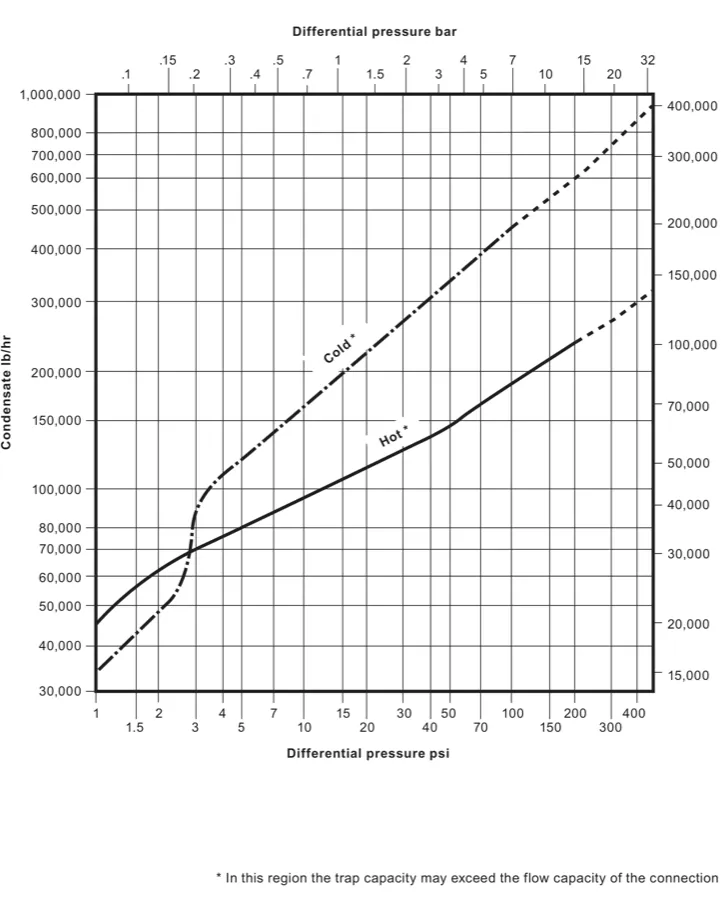

Kapasitas tidak dipilih dari ukuran nominal pipa saja. Gunakan tabel atau kurva kapasitas kondensat panas untuk konfigurasi FT450, lalu periksa apakah pipa sambungan dapat mengalirkan aliran yang dihasilkan. Grafik kapasitas rentang besar secara eksplisit menandai wilayah di mana kapasitas trap dapat melebihi kapasitas aliran pipa sambungan. Oleh karena itu, penyelidikan yang baik mencakup beban kondensat, tekanan uap, tekanan balik, margin keselamatan yang diperlukan, beban awal dan apakah beban tersebut kondensat panas atau dingin.
Dimensi fisik penting khususnya untuk 3 di dalam dan 4 di dalam perangkap. Unit besar ini memiliki berat sekitar 485 lb (220 kg), memiliki kaki yang dapat dipasang dan memerlukan akses dari atas untuk menarik penutup. Panduan pemasangan juga memberikan jarak penarikan 32 dalam (813 mm) dan mencatat berat penutup. Untuk unit yang lebih kecil, lembar teknis memberikan dimensi spesifik ukuran dan memisahkan NPT/SW serta bobot flensa. Informasi teknis di bawah ini harus digunakan untuk memesan amplop akhir.
Perencanaan instalasi dan pemeliharaan
Perangkap harus dipasang dengan kokoh dan horizontal, dengan saluran masuk berada pada atau sebaiknya di bawah titik pembuangan peralatan. Penandaan aliran tubuh harus diikuti. Saluran masuk harus diledakkan sebelum pemasangan, dan saringan harus dipasang di bagian hulu untuk melindungi mekanisme dari serpihan pipa. Katup isolasi aliran penuh harus dapat diservis, dan a katup periksa hilir direkomendasikan dalam pengaturan pemasangan perangkap besar untuk membantu mencegah arus balik.
Cadangan akses di atas penutup dan berikan dukungan yang stabil untuk kaki pemasangan. Instalasi di luar ruangan memerlukan perlindungan terhadap pembekuan karena kondensat mungkin tidak terkuras seluruhnya dari badan ketika pengoperasian dihentikan. Perpipaan bypass tidak disarankan karena kemungkinan penyalahgunaan; jika jalan pintas diperlukan oleh desain instalasi, katupnya harus tertutup rapat dan jalan pintas harus berukuran paling sedikit satu ukuran lebih kecil dari garis perangkap.
Untuk perlindungan hulu, tinjau yang tersedia saringan pipa dan rentang filter di samping pengaturan perangkap. Saringan adalah aksesori sistem dan bukan merupakan opsi FT450. Ukurannya dan pemasangannya harus sesuai dengan tugas uap dan kondensat sebenarnya, dengan akses blowdown yang memungkinkan saluran masuk dan saringan dibersihkan tanpa membuat personel terkena tekanan.
Servis rutin meliputi pemeriksaan dan pembersihan mekanisme katup, kepala dan dudukan katup, pelampung, ventilasi udara, dan permukaan dudukan gasket. Panduan perangkap besar menetapkan bahwa ventilasi udara bimetal telah dikalibrasi oleh pabrik dan tidak dapat diperbaiki; dugaan kegagalan memerlukan penggantian seluruh rakitan. Bagian mekanisme katup yang aus juga diatasi melalui penggantian rakitan lengkap jika ditentukan. Petunjuk ini disediakan di bagian pemasangan dan pemeliharaan di bawah dan harus diikuti dengan dokumen terkini yang tersedia untuk tim servis.
Apa yang harus dikonfirmasi sebelum memesan
- Konfirmasikan bahwa produk tersebut adalah perangkap pelampung dan termostatik Spirax Sarco FT450 dan identifikasi apakah bea tersebut termasuk dalam 3/4 hingga 2 dalam atau 3 hingga 4 dalam rentang dokumen.
- Berikan tekanan uap masuk, tekanan keluar atau balik, beban kondensat, beban awal dan suhu pengoperasian yang diperlukan. Hitung perbedaan tekanan dari kondisi inlet dan outlet sebenarnya.
- Pilih ukuran nominal dan jenis sambungan, lalu verifikasi peringkat flensa ANSI yang berlaku atau standar las soket/NPT, selubung tekanan, dan dimensi tatap muka.
- Untuk rentang kecil, konfirmasikan trim tekanan FT450 dan apakah ventilasi udara bimetal opsional yang terdokumentasi diperlukan untuk servis super panas.
- Untuk rentang yang besar, konfirmasikan pekerjaan baja pendukung, metode pengangkatan, 32 dalam izin penarikan penutup, persyaratan sertifikasi/inspeksi dan pengaturan pompa bertenaga tekanan apa pun.
- Pastikan saringan hulu, isolasi, katup periksa hilir, akses pembuangan/tiup, dan isolasi perawatan yang aman sebelum dilepaskan untuk produksi atau pasokan.
FT450 ringkasan seleksi
Pemilihan Spirax Sarco FT450 paling kuat ketika trim model, ukuran selubung, sambungan, tekanan diferensial, dan suhu servis diperlakukan sebagai satu keputusan teknis. Produk ini menawarkan pelepasan kondensat mekanis secara terus-menerus, pembuangan udara integral, dan akses servis tanpa mengganggu sambungan pipa, namun batasan yang dipublikasikan tetap bergantung pada jangkauan dan pemasangan yang tepat. Gunakan tabel teknis dan petunjuk pemasangan di bawah ini untuk mengubah data tugas menjadi konfigurasi yang dapat diaudit.
Ruang lingkup produk
FT450 adalah perangkap uap terapung dan termostatik dengan bodi baja tuang. Pelampung memodulasi katup utama untuk mengeluarkan kondensat secara terus menerus pada suhu kira-kira uap. Ventilasi udara termostatik terpisah mengeluarkan gas yang tidak dapat terkondensasi.
| Jangkauan | Ukuran | Koneksi | Konstruksi |
|---|---|---|---|
| Kisaran kecil | 3/4 masuk, 1 masuk, 1-1/2 masuk, 2 masuk | NPT; SW ke ANSI B16.11; ANSI 150, 300 atau 600 RF bergelang | Tubuh baja cor; bagian dalam baja tahan karat |
| Kisaran berkapasitas tinggi | 3 dalam (DN80), 4 dalam (DN100) | 3 di: NPT, SW atau bergelang; 4 dalam: bergelang | Badan baja karbon; bagian dalam baja tahan karat |
Nilai tekanan dan suhu berikut ini spesifik pada rentang tertentu. Jangan menerapkan tabel PMO jarak kecil pada perangkap 3 dalam atau 4, atau peringkat jarak besar pada trim jarak kecil.
Batas tekanan dan suhu
3/4 masuk ke 2 dalam FT450
| Potongan model | Tekanan operasi maksimum PMO |
|---|---|
| FT450-4.5 | 65 psi g (4.5 batang g) |
| FT450-10 | 145 psi g (10 batang g) |
| FT450-14 | 200 psi g (14 batang g) |
| FT450-21 | 300 psi g (21 batang g) |
| FT450-32 | 465 psi g (32 batang g) |
Dengan ventilasi udara bimetal opsional, lembar teknis memberikan suhu pengoperasian maksimum 750 °F (400 °C) pada tekanan pengoperasian di bawah 505 psi g (35 bar g). Grafik tekanan/suhu menentukan wilayah ventilasi udara termostatik yang diizinkan. Produk dinyatakan aman untuk kondisi vakum penuh.
Untuk konstruksi NPT, SW, ANSI 300 dan ANSI 600, kondisi desain cangkang tekanan adalah 535 psi g pada 650 °F (37 bar g pada 343 °C) dan 505 psi g pada 750 °F (35 bar g pada 400 °C). Kondisi TMA adalah 750 °F pada 0-505 psi g (400 °C pada 0-35 bar g). Unit berflensa ANSI 150 dibatasi oleh peringkat flensa.
3 in dan 4 in FT450
| Membatasi | Kondisi terdokumentasi |
|---|---|
| PMO | 450 psi g (31 batang g) |
| Suhu pengoperasian maksimum | 650 °F pada 450 psi g (343 °C pada 31 batang g) |
| Kondisi suhu lebih tinggi | 750 °F hingga 375 psi g (400 °C pada 26 batang g) |
| PMA | 425 psi g pada 700 °F (29 batang g pada 371 °C); 375 psi g pada 750 °F (26 batang g pada 400 °C) |
| TMA | 750 °F pada 375 psi g (400 °C pada 26 batang g) |
Panduan pemasangan juga mencatat tekanan uji hidraulik dingin konfigurasi standar: 585 psi g (40.3 bar g) untuk unit SW dan NPT dan ANSI 300, dan 285 psi g (19.6 bar g) untuk unit ANSI 150.

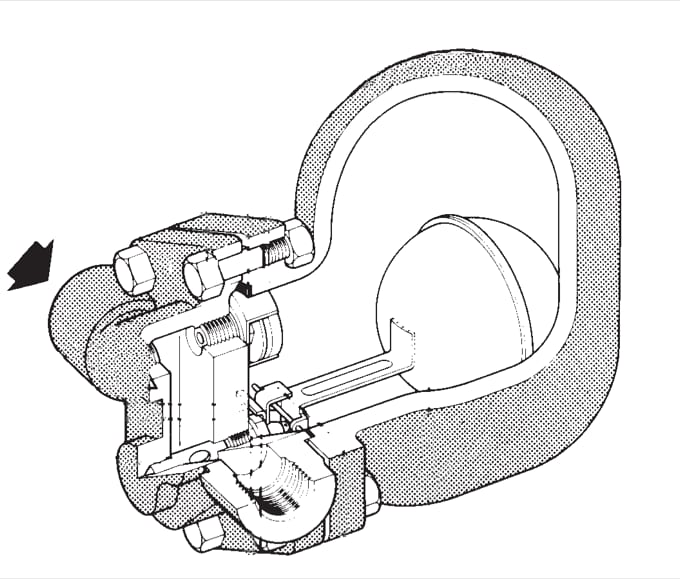

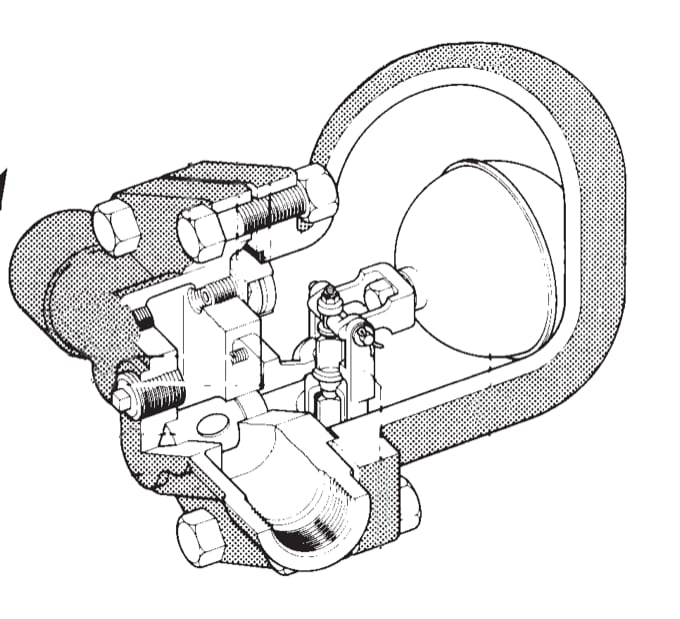

Konstruksi dan penataan internal
Informasi teknis mengidentifikasi badan baja tuang atau baja karbon dengan bagian dalam baja tahan karat. Untuk jangkauan 3 in dan 4, bodinya adalah ASTM A216 WCB dan pelampungnya terbuat dari baja tahan karat ASTM A240 Tipe 304. Daftar suku cadang rentang besar juga mengidentifikasi grafit dengan sisipan baja tahan karat untuk paking penutup, baja paduan ASTM A193 Kelas B7 baut penutup, ring pengunci baja, ASTM A194 Kelas 2 Mur penutup H dalam konstruksi jarak kecil, paking mekanis grafit, rakitan dan sekrup katup utama baja tahan karat, flensa pendamping baja tempa, dan bagian ventilasi udara baja tahan karat.
Mekanisme internal dimaksudkan agar dapat diservis tanpa mengganggu pipa saluran masuk dan saluran keluar. Spesifikasi sampel rentang kecil menjelaskan ventilasi udara termostatik bertekanan seimbang yang mampu menahan panas berlebih hingga 45 °F (25 °C) dan tahan terhadap guncangan air tanpa kerusakan. Ventilasi udara bimetal opsional ditujukan untuk wilayah pengoperasian superheat yang dinyatakan dan harus dipilih berdasarkan tugas suhu-tekanan sebenarnya.
Kapasitas dan tekanan diferensial
Kapasitas merupakan fungsi dari tekanan diferensial: tekanan masuk dikurangi tekanan keluar. Tabel di bawah ini menunjukkan kapasitas kondensat panas FT450 untuk kisaran kecil pada tekanan diferensial 1/4, 1/2, 1, 2 dan 5 psi. Nilai dalam lb/jam. Tanda bintang mengidentifikasi setiap lubang dari mekanisme dudukan ganda.
| Model | Ukuran | Lubang dalam (mm) | 1/4 psi | 1/2 psi | 1 psi | 2 psi | 5 psi |
|---|---|---|---|---|---|---|---|
| FT450-4.5 | 3/4 masuk | 0.157 (4) | 110 | 155 | 219 | 310 | 440 |
| FT450-10 | 3/4 masuk | 0.126 (3.2) | 65 | 91 | 129 | 183 | 275 |
| FT450-14 | 3/4 masuk | 0.106 (2.7) | 47 | 66 | 93 | 132 | 203 |
| FT450-21 | 3/4 masuk | 0.079 (2.0) | 25 | 35 | 50 | 70 | 110 |
| FT450-32 | 3/4 masuk | 0.063 (1.6) | 16 | 22 | 31 | 44 | 66 |
| FT450-4.5 | 1 masuk | 0.276 (7) | 389 | 550 | 778 | 1,100 | 1,655 |
| FT450-10 | 1 masuk | 0.205 (5.2) | 202 | 285 | 403 | 570 | 870 |
| FT450-14 | 1 masuk | 0.185 (4.7) | 150 | 212 | 300 | 425 | 640 |
| FT450-21 | 1 masuk | 0.157 (4) | 110 | 155 | 219 | 310 | 440 |
| FT450-32 | 1 masuk | 0.126 (3.2) | 65 | 91 | 129 | 183 | 275 |
| FT450-4.5 | 1-1/2 masuk | 0.689* (17.5*) | 1,209 | 1,710 | 2,418 | 3,420 | 5,733 |
| FT450-10 | 1-1/2 masuk | 0.591* (15*) | 624 | 882 | 1,247 | 1,764 | 2,734 |
| FT450-14/21/32 | 1-1/2 masuk | 0.531* (13.5*) | 407 | 575 | 813 | 1,150 | 1,764 |
| FT450-4.5 | 2 masuk | 1.122* (28.5*) | 4,289 | 6,065 | 8,577 | 12,130 | 18,522 |
| FT450-10 | 2 masuk | 0.807* (20.5*) | 1,559 | 2,205 | 3,118 | 4,410 | 6,950 |
| FT450-14/21/32 | 2 masuk | 0.657* (16.7*) | 780 | 1,103 | 1,559 | 2,705 | 3,528 |
Grafik kapasitas sumber juga menyatakan data lubang dalam milimeter, termasuk 1.6 mm, 2 mm, 2.7 mm, 3.2 mm, 4.7 mm, 5.2 mm, 13.5 mm, 15 mm, 16.7 mm, 17.5 mm dan 20.5 mm. Sumbu kapasitas metriknya mencakup tanda berlabel 400 kg/jam. Pilih kapasitas dari tekanan diferensial aktual dan kondisi kondensat. Jangan gunakan ukuran nominal atau nilai tekanan tunggal sebagai pengganti kurva kapasitas dan pemeriksaan sambungan pipa.
Dimensi dan berat
3/4 hingga 2 dalam perkiraan dimensi
| Ukuran (DN) | A | A1 | B | C | D | E | F | G | H | Berat NPT/SW | Berat bergelang |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/4 dalam (20) | 6.1 (155) | 10.0 (254) | 2.6 (66) | 2.6 (66) | 6.4 (163) | 4.7 (119) | 7.4 (188) | 4.0 (102) | - | 18.0 pon (8.2 kg) | 23.8 pon (10.8 kg) |
| 1 dalam (25) | 6.5 (165) | 10.4 (264) | 4.5 (114) | 3.3 (84) | 8.2 (208) | 6.3 (160) | 9.2 (234) | 5.8 (147) | - | 28.0 pon (12.7 kg) | 33.0 pon (15.0 kg) |
| 1-1/2 dalam (40) | 9.8 (249) | 14.0 (356) | 5.1 (130) | 3.1 (79) | 9.7 (246) | 7.7 (196) | 11.0 (279) | 6.4 (163) | 4.7 (119) | 55.1 pon (25.0 kg) | 64.0 pon (29.0 kg) |
| 2 dalam (50) | 11.8 (300) | 16.0* (406*) | 5.5 (140) | 3.6 (91) | 9.9 (251) | 7.7 (196) | 11.5 (292) | 6.5 (165) | 6.0 (152) | 68.0 pon (31.0 kg) | 82.0 pon (37.2 kg) |
Tanda bintang pada dimensi 2 di A1 mengidentifikasi nilai ANSI 600 dari 16.5 di (419 mm). Grafik tekanan/suhu rentang besar mencakup kurva saturasi uap dengan skala 32 hingga 212 °F yang ditunjukkan pada gambar sumber.
3 dalam dan 4 dalam perkiraan dimensi
| Dimensi | Nilai | Ruang lingkup atau catatan |
|---|---|---|
| Panjang keseluruhan | 27.75 dalam (705 mm) | 3 di NPT atau SW |
| Panjang keseluruhan | 39.0 dalam (990 mm) | 3 dalam atau 4 dalam ANSI 150/300 RF bergelang |
| Diameter lubang pemasangan | 0.625 dalam (15.9 mm) | Kaki pemasangan |
| Jarak penarikan | 32.0 dalam (813 mm) | Di atas kaki pemasangan untuk layanan penutup |
| Perkiraan berat produk | 485 pon (220 kg) | Panduan pemasangan secara terpisah menyatakan kira-kira 550 lb (250 kg) terisi sebagian dengan kondensat |
Sertifikasi dan kemudahan servis
3 dalam dan 4 dalam informasi teknis menyatakan bahwa produk tersebut tersedia dengan sertifikasi EN 10204 3.1 dan dirancang sesuai dengan Divisi ASME VIII 1. Persyaratan sertifikasi dan inspeksi harus dinyatakan pada saat penempatan pesanan.
Perangkap dapat dipertahankan tanpa mengganggu sambungan perpipaan. Isolasi lengkap dari pasokan dan tekanan balik diperlukan sebelum servis. Persyaratan isolasi, pemasangan, pemeliharaan, dan pemecahan masalah terperinci disediakan di bagian panduan pemasangan dan pemeliharaan berikut.
Panduan Instalasi dan Perawatan
- Deskripsi dan operasi
- Instalasi
- Pemeliharaan dan perbaikan
- Pemecahan masalah
1. Deskripsi dan operasi
Spirax Sarco 3 in (DN80) dan 4 in (DN100) FT450 adalah pelampung berkapasitas tinggi dan perangkap uap termostatik.
Pelampung mengatur posisi katup utama dudukan ganda sehingga kondensat dibuang secara terus menerus dengan kecepatan yang sama saat memasuki perangkap. Udara yang ada pada saat penyalaan, atau udara yang terkumpul dalam perangkap selama pengoperasian, dibuang melalui ventilasi udara bimetal integral ke dalam pipa tegak yang dihubungkan ke mekanisme katup utama yang terletak di bagian hilir katup utama.
FT450 dapat digunakan pada sistem uap super panas dalam kondisi desain cangkang bertekanan. Ini akan beroperasi melawan tekanan balik yang lebih rendah dari tekanan masuk. Tekanan diferensial adalah tekanan masuk dikurangi tekanan keluar dan menentukan kapasitas perangkap.
Fitur utama yang ditunjukkan pada penampang sumber meliputi flensa pendamping saluran masuk, penyekat saluran masuk, penutup yang dapat dilepas, ventilasi udara, pengecoran saluran keluar, dan lubang pemasangan. Pengecoran outlet yang dibaut bukan merupakan flensa dan tidak boleh dilepas.
2. Instalasi
Sebelum memasang perangkap, tiup pipa saluran masuk dengan hati-hati untuk menghilangkan sisa-sisa pipa yang ada.
Peringatan: Sebelum pemasangan, inspeksi atau pemeliharaan, trap harus diisolasi sepenuhnya dari tekanan saluran suplai dan saluran balik.
Perangkap harus ditopang dengan kuat dalam posisi horizontal. Keempat kaki dibor dengan lubang berdiameter 5/8 (15.9 mm) untuk menampung baut pemasangan 1/2 inci (12.7 mm). Berat total perangkap yang sebagian diisi kondensat kira-kira 550 lb (250 kg). Amati tanda "masuk" dan "keluar" pada badan.
Posisikan perangkap dengan saluran masuk tidak lebih tinggi dari, dan sebaiknya di bawah, titik pembuangan peralatan. Jika memungkinkan, sediakan drop leg dan kantong kotoran di depan jebakan. Jaga jarak horizontal antara titik pembuangan peralatan dan perangkap tidak lebih lama dari yang diperlukan.

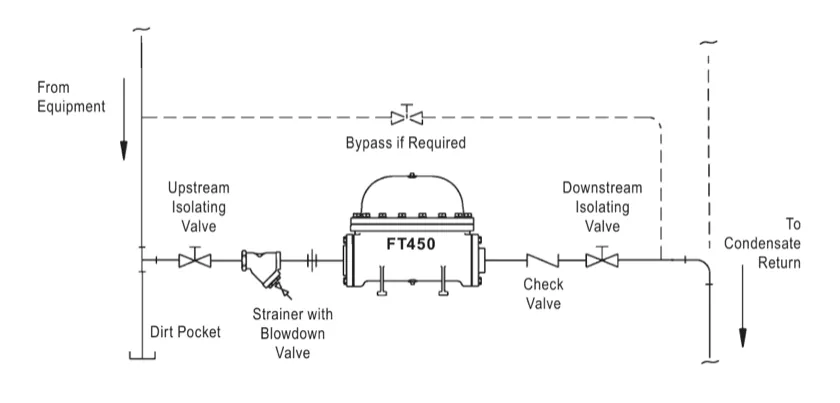

Pasang saringan pipa di depan trap dan cari katup isolasi aliran penuh sehingga trap dapat diservis. Katup periksa setelah trap direkomendasikan untuk mencegah aliran balik.
Sediakan akses di atas perangkap untuk diservis. Berat penutupnya kira-kira 150 lb (68 kg), dan jarak penarikannya adalah 32 in (813 mm) dari dasar kaki pemasangan.
Perpipaan bypass tidak disarankan karena kemungkinan penyalahgunaan. Jika dipasang bypass, ukurannya harus paling sedikit satu lebih kecil dari ukuran garis trap, dan katup bypass harus mampu menutup rapat.
Perangkap NPT dan SW dikirimkan dengan flensa pendamping yang dibaut ke saluran masuk. Flensa ini dapat dilas atau diulir ke pipa saluran masuk. Perangkap dilengkapi dengan sambungan stopkontak bergelang, NPT atau SW sesuai kebutuhan. Pengecoran outlet yang dibaut bukan merupakan flensa dan tidak boleh dilepas.
Karena kondensat tidak dapat mengalir seluruhnya dari badan, perangkap yang dipasang di luar ruangan dapat membeku jika tidak dioperasikan terus-menerus. Jika gangguan pasokan uap mungkin terjadi, sediakan saluran pembuangan atau penelusuran badan perangkap.
Saat menempatkan perangkap dalam pelayanan, tidak diperlukan cat dasar. Buka katup isolasi saluran masuk secara perlahan untuk mencegah kerusakan pada sistem trap dan perpipaan. Peralatan, pipa dan trap harus dihangatkan secara perlahan hingga mencapai kondisi pengoperasian.
3. Pemeliharaan dan perbaikan
Trap ini dapat diservis tanpa mengganggu sambungan perpipaan.
Peringatan: Pisahkan trap dari tekanan saluran suplai dan saluran balik sebelum diservis atau dibongkar. Tekanan yang mungkin tersisa di dalam trap setelah katup isolasi ditutup harus dihilangkan sebelum trap dibuka. Buka katup blowdown pada saringan di depan perangkap dan tunggu sampai perangkap mendingin.
- Lepas dan simpan baut penutup dan ring pengunci. Angkat penutup dari badan, berhati-hatilah agar tidak merusak pipa tegak ventilasi udara, yang panjangnya kira-kira 7-1/2 in (190 mm) di atas permukaan flensa penutup badan.
- Lepaskan sumbat bawah untuk mengalirkan sisa kondensat di badan.
- Dengan menggunakan pelarut yang sesuai, hilangkan kotoran dan kerak dari mekanisme, bodi, dan penutup. Periksa bodi dan penutup terhadap korosi kondensat.
- Lepaskan rakitan dan paking mekanisme katup utama. Periksa sambungan katup dan pin dari keausan atau kerusakan dan pastikan pin terpasang erat pada ring penahannya.
- Periksa kepala katup dan dudukannya dari kerusakan, keausan, atau kabel putus. Jika bagian mekanisme aus atau rusak, panduan ini merekomendasikan penggantian seluruh rakitan.
- Periksa pelampung dari kerusakan dan ganti jika perlu. Pelampung yang runtuh merupakan bukti kondisi waterhammer yang sangat parah dan berbahaya yang harus diperbaiki sebelum perangkap dapat digunakan kembali.
- Hapus semua bekas paking mekanisme lama. Bersihkan dan periksa permukaan dudukan gasket. Pasang rakitan mekanisme yang baru atau sudah dibersihkan dengan paking baru dan sedikit pasta sambungan. Kencangkan sekrup tutup mekanisme hingga 50-55 ft lbf (68-75 Nm).
- Rakitan ventilasi udara bimetal telah dikalibrasi oleh pabrik dan tidak dapat diperbaiki. Jika diduga terjadi malfungsi, ganti seluruh unit. Kencangkan ventilasi udara dan gasket baru ke dalam kopling adaptor hingga 27-31 ft lbf (37-42 Nm).
- Hapus bekas paking lama dari bodi dan penutup, dan pastikan permukaan tempat duduk bersih dan tidak rusak. Pasang paking baru dengan lapisan tipis pasta sambungan. Pasang dan kencangkan baut penutup dengan lockwasher hingga 250-275 ft lbf (339-373 Nm).
- Servis saringan di depan perangkap sesuai kebutuhan sehingga saringannya tetap tidak terhalang. Kembalikan perangkap ke layanan dengan membuka katup isolasi secara perlahan; buka katup hilir terlebih dahulu.
4. Pemecahan masalah
Beban yang sangat rendah
Seperti katup dudukan ganda lainnya, katup utama FT450 mungkin bocor sedikit saat ditutup. Jika beban kondensat turun di bawah tingkat kebocoran sisa, kira-kira 0.4% dari beban penuh, katup dapat melewatkan sejumlah kecil uap hidup dalam keadaan yang sangat tidak biasa.
Nyalakan uap saat dikeluarkan
Karena kondensat dibuang mendekati suhu uap, sebagian darinya dapat menguap kembali, atau menyala. Oleh karena itu, pelepasannya dapat berupa campuran kondensat cair dan uap kilat berkecepatan tinggi. Hal ini tidak boleh disalahartikan sebagai hilangnya uap hidup.
