Katup Bola M10S Tiga Bagian

Spirax Sarco M10S cakupan dan koneksi produk

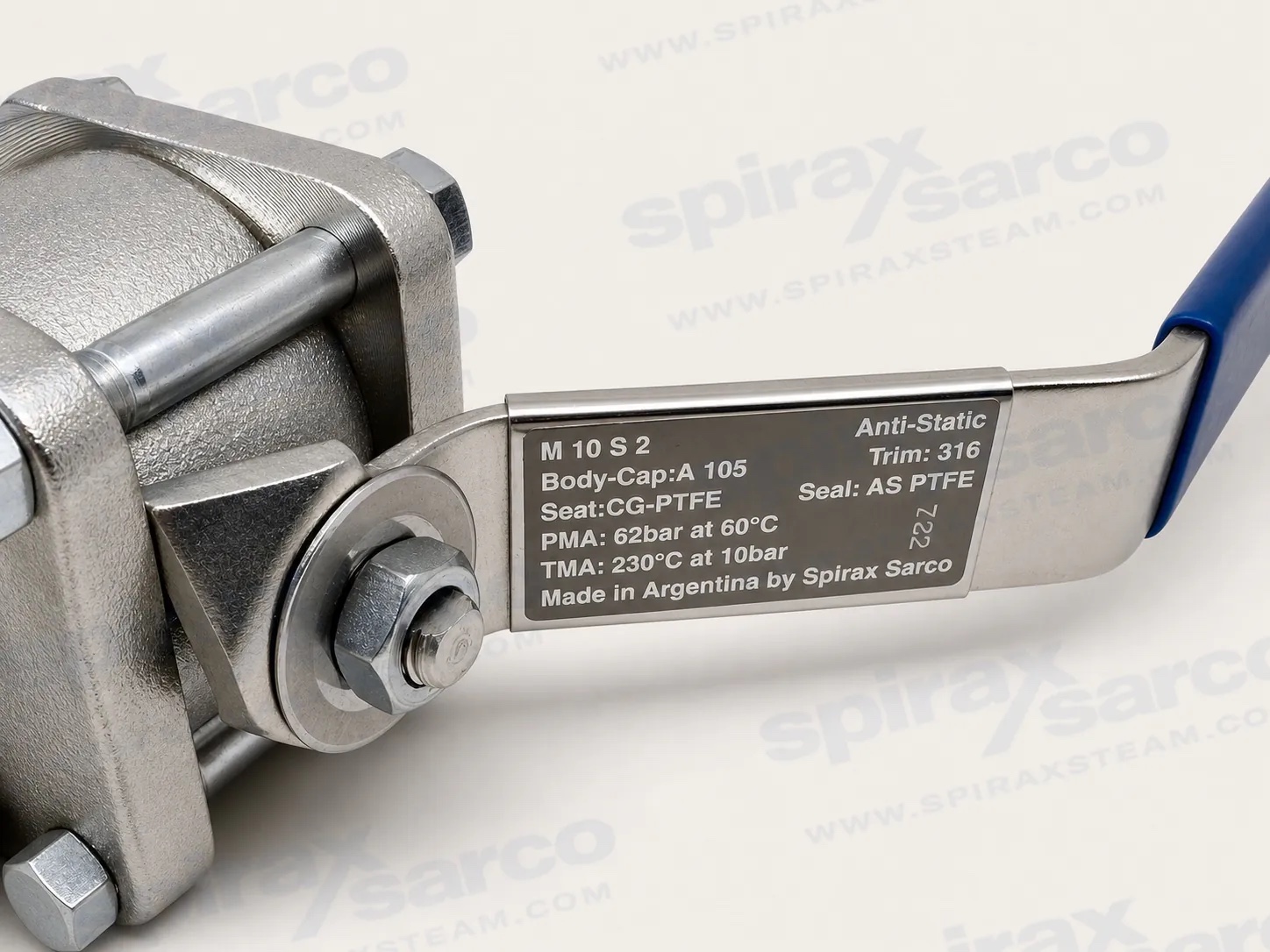

M10S memiliki bodi tiga bagian, jok PDR 0.8 yang diperkuat karbon/grafit, serta komponen bola dan batang AISI 316. Ini tersedia dalam versi full-bore dan dikurangi-bore. Pengujian kebocoran dilakukan pada ISO 5208 Rate A / EN 12266-1 Rate A, dan perangkat antistatis mematuhi ISO 7121 dan BS 5351.

Produk ini didokumentasikan berdasarkan EU Pressure Equipment Directive dan UK Pressure Equipment (Safety) Regulations, dan dirancang sesuai dengan ASME B16.34, ASME B16.10 untuk versi flensa ASME yang berlaku, dan EN 558. Sertifikasi EN 10204 2.2 dan 3.1 tersedia bila ditentukan pada penempatan pesanan.

Batas pengoperasian M10S

Tekanan pengoperasian dibatasi oleh batasan suhu-tekanan yang berlaku dan selanjutnya dapat dibatasi oleh standar flensa. Gunakan koneksi, port, dan media layanan yang dipilih saat mengonfirmasi tugas akhir.

Bahan konstruksi yang dipilih

Aliran dan data operasi

Untuk konversi, Cv (UK) = Kv x 0,963 dan Cv (US) = Kv x 1,156. Nilai torsi yang dipublikasikan berlaku untuk pengoperasian yang sering pada tekanan diferensial maksimum 100 bar; torsi dapat meningkat ketika katup tetap pada posisi tetap untuk waktu yang lama.

Instalasi, opsi, dan layanan M10S

Konfirmasikan ukuran, peringkat tekanan, bahan konstruksi, dan sambungan ujung dengan tugas sebenarnya sebelum pemasangan. Hindari ketidaksejajaran pipa, pasang di bagian hulu saringan dan filter di mana partikel abrasif dapat merusak kursi, dan memungkinkan akses untuk pengoperasian dan pemeliharaan. Dalam layanan uap, pasang kantong pembuangan yang terperangkap di bagian hulu dan buka katup secara perlahan untuk mengurangi risiko guncangan air.

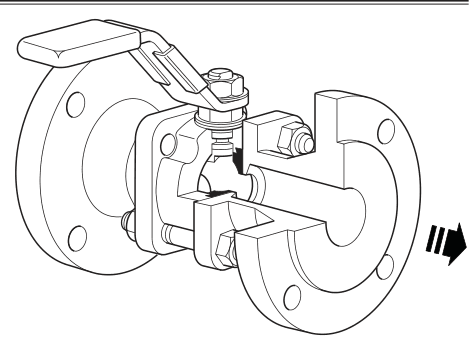

Hanya versi sambungan las soket dan las butt yang boleh dilas. Mereka harus dibongkar sebelum pengelasan, dengan masing-masing ujungnya dilas secara terpisah dan katup dipasang kembali hanya setelah ujungnya mendingin. Jangan mengelas versi baja karbon berulir atau bergelang.
