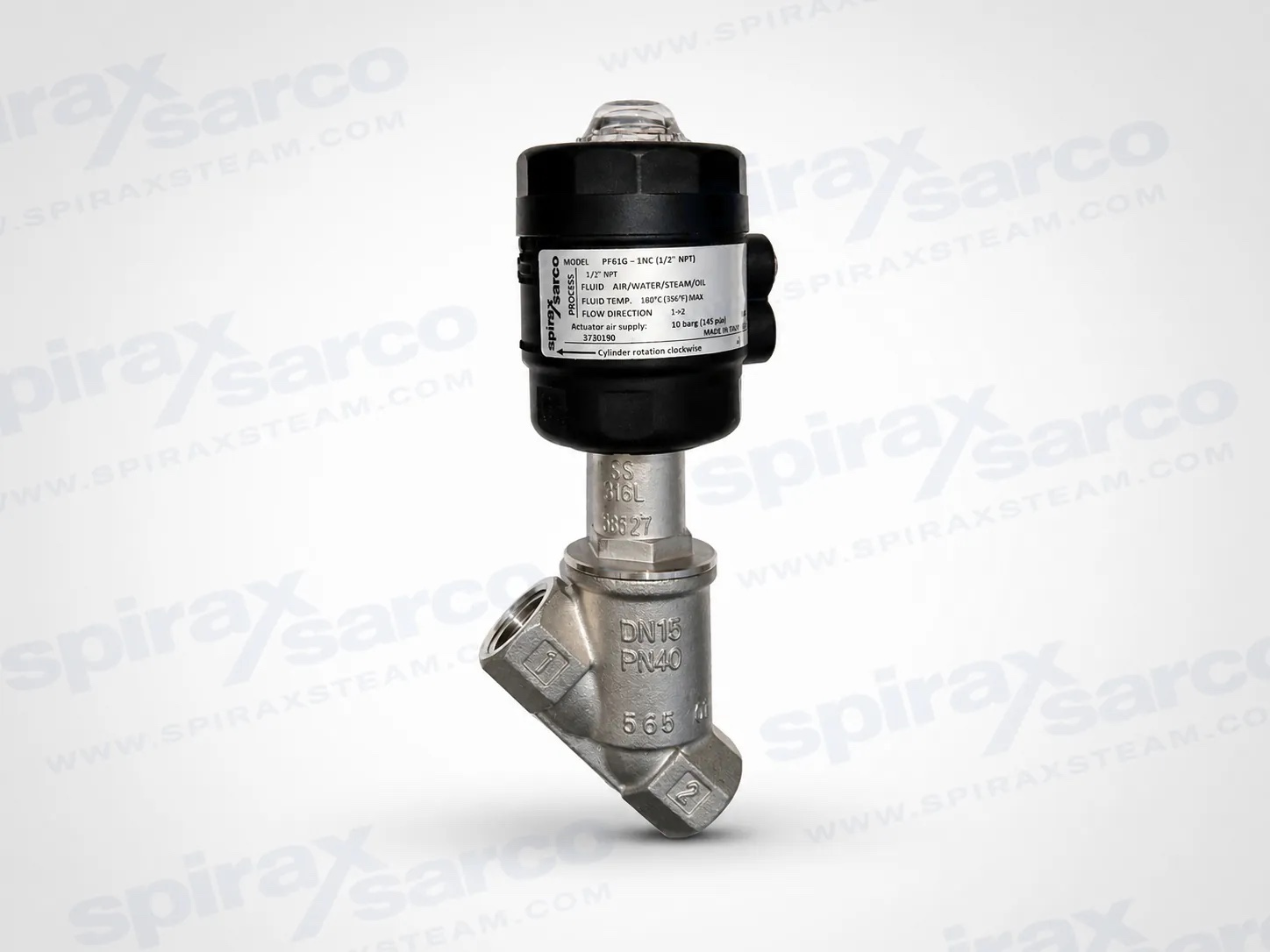

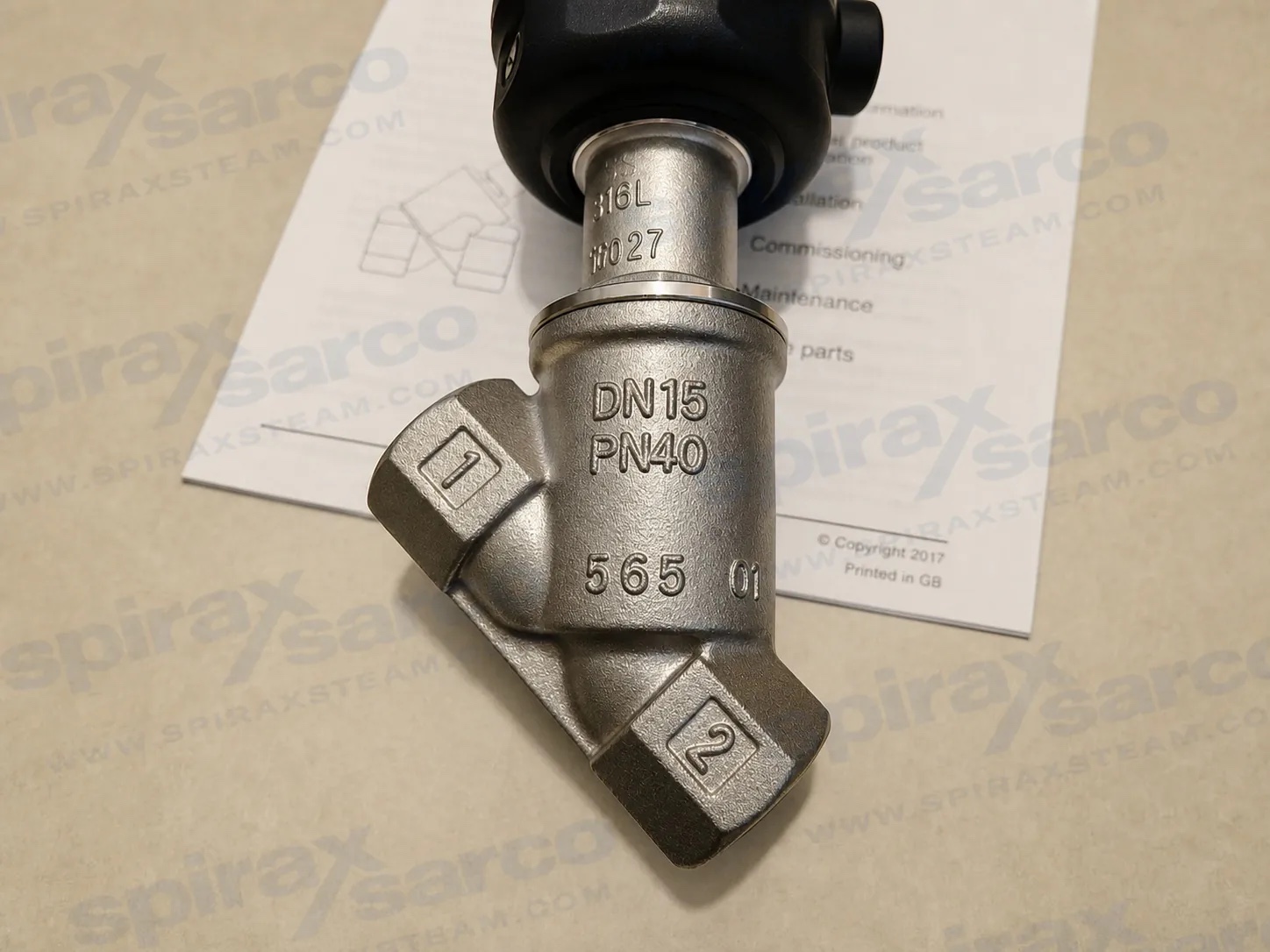

PF61G Katup On/Off yang Digerakkan Piston Baja Tahan Karat
Katup on/off berpenggerak piston pneumatik baja tahan karat dengan sambungan BSP atau NPT yang disekrup untuk tugas uap, air, udara, minyak, dan gas.
PF61G piston baja tahan karat yang digerakkan katup on/off
Spirax Sarco PF61G adalah katup hidup/mati dua port yang digerakkan secara pneumatik dengan badan baja tahan karat dan sambungan pipa BSP atau NPT yang disekrup. Hal ini dimaksudkan untuk tugas on/off pada uap, air, udara, minyak dan gas. Sinyal pneumatik bekerja pada piston aktuator dan pegas kembali menentukan kerja katup yang ditentukan.
Pilih ukuran koneksi PF61G, aktuator, dan tindakan secara bersamaan. Konfigurasi biasanya tertutup (NC) adalah untuk aliran di atas tempat duduk; Konfigurasi biasanya terbuka (NO) ditujukan untuk aliran di bawah jok dan dapat membantu mencegah waterhammer saat penutupan dalam aplikasi cairan. Konfigurasi dua arah biasanya tertutup (BD) adalah untuk aliran dua arah; untuk aliran cairan di atas dudukan, panduan sumber membatasi tekanan hingga 1 bar g untuk membantu menghindari waterhammer.
Konfirmasikan batas material, tekanan, suhu, tekanan pilot, dan arah aliran terhadap informasi teknis terkini sebelum menentukan katup. Dokumen unduhan yang tersedia memberikan batasan rinci, persyaratan pemasangan, dan instruksi pemeliharaan.
Jangkauan dan konstruksi PF61G (TI-P373-13)
Spirax Sarco PF61G adalah anggota BSP atau NPT yang disekrup dari piston baja tahan karat PF6 yang digerakkan pada rentang katup hidup/mati. Sumber mengidentifikasi tiga diameter aktuator: Tipe 1, 45 mm; Tipe 2, 63 mm; dan Tipe 3, 90 mm. Konfigurasi standar memiliki indikator posisi katup; sakelar perjalanan, pengatur aliran, dan modul posisi bersifat opsional sesuai dengan panduan pemilihan.
| Komponen | Bahan |
|---|---|
| Bodi, kap mesin, sumbat dan batang | Baja tahan karat AISI 316L |
| Segel sumbat katup | PTFE G500 yang dimodifikasi |
| Segel batang standar | PTFE dengan chevron FKM |
| Segel batang opsi H | 25% PTFE berisi karbon-grafit dengan chevron FKM |
| Cincin-O batang dan cincin-O badan | FKM |
Batas operasi
| Kondisi | Nilai yang dipublikasikan |
|---|---|
| Suhu desain maksimum | 200 C |
| Suhu desain minimum | -10 C |
| Segel standar, layanan uap jenuh | 9 bar g pada 180 C |
| Opsi H, layanan uap jenuh | 14,5 bar g pada 200 C |
| Suhu lingkungan | -10C hingga 60C |
| Kebocoran | ASME Class VI dengan segel lembut TFM 1600 |
| Karakteristik aliran | Pembukaan cepat untuk layanan on/off |
Tekanan desain bodi bergantung pada sambungan, ukuran dan suhu. Jangan beroperasi melebihi grafik tekanan/suhu yang dipublikasikan atau rating badan yang relevan. Tekanan uji hidraulik dingin maksimum adalah 1,5 kali PMA; informasi teknis juga memerlukan katup terbuka penuh untuk pengujian hidrolik.
Aliran data dan pemilihan tindakan
| Ukuran nominalnya | Kvs |
|---|---|
| DN15 / 1/2 inci | 4.5 |
| DN20 / 3/4 inci | 8.0 |
Untuk pengoperasian NC, alirannya dari port 1 ke port 2 di atas dudukan. Untuk pengoperasian NO, alirannya dari port 2 ke port 1 di bawah jok. Operasi BD mengizinkan kedua arah; sumbernya memberikan panduan anti-waterhammer khusus untuk sistem cair. Udara instrumen atau gas inert adalah media percontohan yang dinyatakan; konsultasikan dengan Spirax Sarco untuk media percontohan lainnya. Aktuator dapat diputar 360 derajat ke arah yang ditunjukkan pada label produk.
Pemesanan dan layanan
Tentukan ukuran Spirax Sarco PF61G, standar koneksi, tindakan, ukuran aktuator, dan opsi apa pun yang diperlukan saat memesan. Kit segel tersedia dan mencakup segel bibir piston, cincin-O batang, segel kepala katup, segel bodi, dan cincin-O bodi. Tentukan ukuran katup, jenis dan kode tanggal aktuator saat memesan segel cadangan.
Informasi keselamatan (IM-P373-05)
Pengoperasian yang aman bergantung pada pemasangan, commissioning, penggunaan, dan pemeliharaan yang benar oleh personel yang berkualifikasi dengan mengikuti petunjuk pengoperasian. Sebelum pemasangan, periksa batas tugas, bahan, tekanan dan suhu yang dimaksudkan, dan berikan perlindungan sistem jika tekanan berlebih atau suhu berlebih yang berbahaya dapat terjadi.
Sebelum bekerja, isolasi tekanan dengan aman dan keluarkan ke atmosfer; jangan berasumsi suatu sistem mengalami penurunan tekanan hanya karena pengukur menunjukkan angka nol. Biarkan suhu menjadi normal setelah isolasi, pertimbangkan isi pipa yang berbahaya dan tekanan eksternal, dan gunakan peralatan keselamatan yang sesuai dan suku cadang pengganti yang asli.
Instalasi
- Periksa apakah papan nama, informasi teknis, dan kondisi pemasangan sesuai dengan aplikasi. Jangan melebihi nilai katup atau batas tekanan pilot.
- Tentukan arah aliran fluida yang benar. Untuk aplikasi cairan di atas 2 bar g, panduan ini merekomendasikan katup BD untuk membantu mencegah waterhammer saat penutupan.
- Dukunglah pipa agar tidak memberikan tekanan pada badan katup. Pastikan pipa penghubung bersih; kotoran dapat merusak segel kepala PTFE dan mencegah penutupan yang rapat.
- Katup PF61G dapat dipasang dalam orientasi apa pun. Putar aktuator hanya ke arah yang diberi label, hingga 360 derajat, untuk memfasilitasi koneksi pilot.
- Tinggalkan izin pemeliharaan untuk pelepasan aktuator dan periksa kebocoran selama commissioning.
Pemeliharaan
Sebelum melepas aktuator atau batang katup, isolasi katup hulu dan hilir, keluarkan tekanan pilot aktuator dan lepaskan pipa pilot atau katup solenoid. Untuk katup yang biasanya tertutup, hilangkan gaya pegas internal sebelum melepas badan katup. Panduan ini memperingatkan bahwa pegas sedang dalam kompresi dan memberikan langkah-langkah pembongkaran, penggantian kit segel, dan pengencangan secara mendetail.
