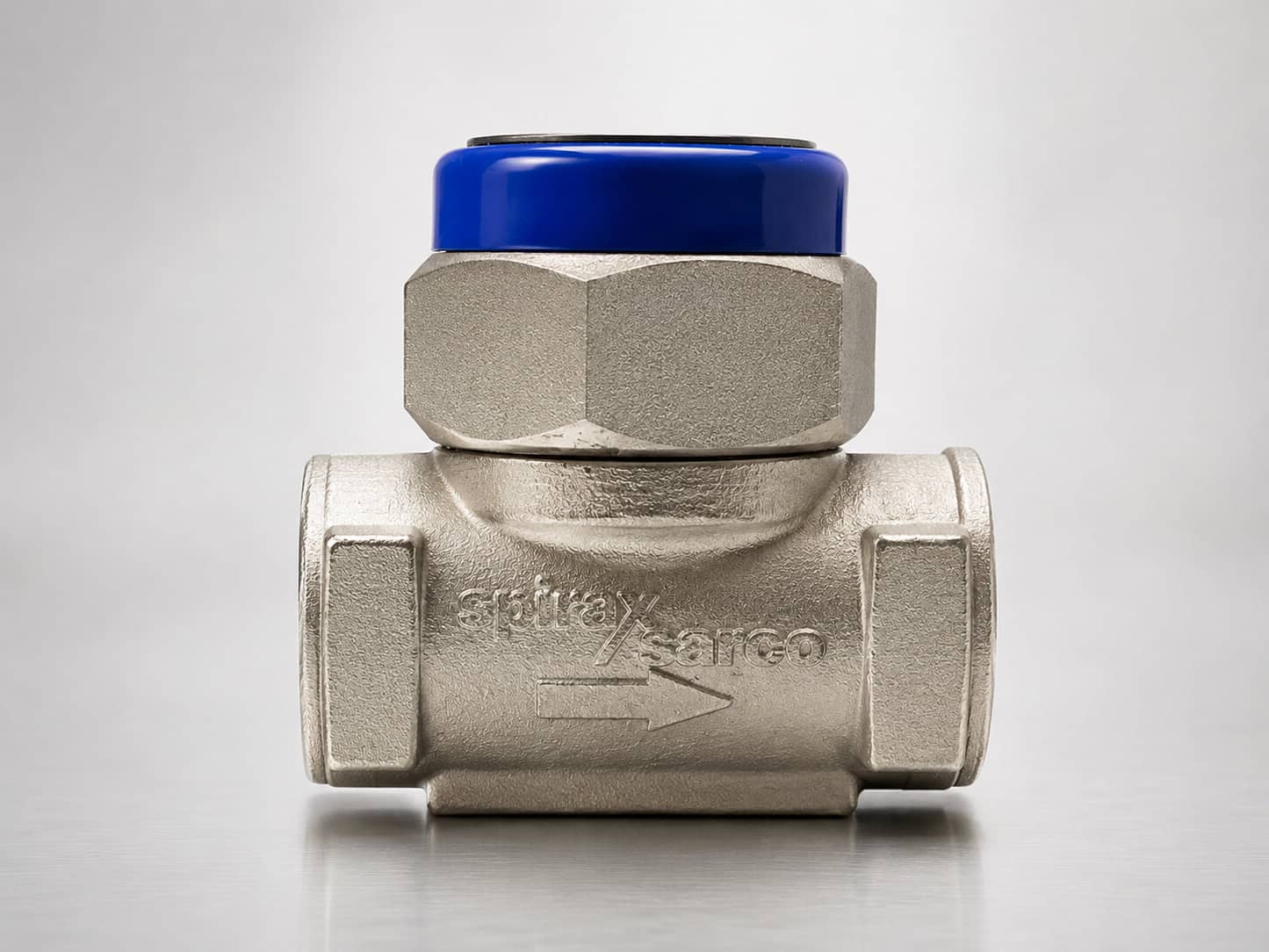

Purgeur thermodynamique TD52
La route TD52 est l’entrée modèle pour les utilisateurs qui recherchent TD52, TD52M ou une variante de remplacement proche dans la famille de purgeurs thermodynamiques Spirax Sarco. La documentation actuelle se concentre sur la famille maintenable TD52M en acier inoxydable pour lignes principales vapeur et autres applications à faible charge de condensat.
Faits cles
Où se place TD52
TD52 est la route orientée modèle pour les utilisateurs qui ne cherchent plus
un purgeur à disque générique mais une information directe sur Spirax Sarco TD52,
TD52M ou un remplacement voisin. La documentation vérifiable se concentre sur la
famille TD52M / TD52MLC / TD52MA / TD52MLCA.
Ce que la documentation actuelle confirme
- la famille TD52M est un purgeur thermodynamique maintenable en acier inoxydable
- elle vise les applications à charge de condensat relativement faible, comme les lignes principales vapeur
- les variantes
LCcouvrent les faibles capacités et les variantesAajoutent une route anti-blocage d’air - les raccordements publiés sont taraudés
BSPouNPT - les tailles documentées vont de
1/4"à1", avecTD52MLCetTD52MLCAen1/2" - la condition de conception est
PN63 - la pression différentielle minimale est
0.25 barpourTD52M / TD52MLCet0.8 barpourTD52MA / TD52MLCA - un capot isolant optionnel est documenté pour
3/8",1/2"et3/4"
La documentation confirme également qu’une installation horizontale est préférable, même si le trap peut fonctionner dans d’autres orientations.
Ce qu’il faut confirmer avant commande
- si l’application doit rester sur
TD52Mstandard ou passer vers une varianteLC - si l’évacuation d’air au démarrage ou le comportement anti-blocage rendent une variante
Aplus adaptée - quelle taille et quel standard de filetage doivent rester en
1/4",3/8",1/2",3/4"ou1" - si le point d’installation a besoin d’un capot isolant
- si l’installation restera accessible pour la maintenance et le remplacement du disque
Si le projet a encore besoin d’une comparaison plus large, revenez aux purgeurs thermodynamiques ou à la gamme générale des steam traps. Si l’étape suivante consiste à confirmer le principe de fonctionnement, poursuivez vers la page de connaissance sur les traps thermodynamiques.
Documentation technique
| Document | Reference | Langue | Telecharger |
|---|---|---|---|
| TD52M Thermodynamic Steam Trap | TI-P068-18 | English | Telecharger |
Installation et maintenance
| Document | Reference | Langue | Telecharger |
|---|---|---|---|
| TD52M Thermodynamic Steam Trap | IM-P068-31 | English | Telecharger |
Poursuivre votre sélection TD52
La sélection TD52 intervient généralement lorsque le projet sait déjà qu’il veut un trap à disque compact et doit maintenant confirmer les limites exactes de la famille TD52M.
Retour à la famille TD
Revenez à la catégorie des purgeurs thermodynamiques lorsque vous devez comparer TD52 avec la famille plus large des purgeurs à disque.
Comparer les autres familles
Consultez la gamme générale des steam traps lorsque le projet doit encore comparer les formats thermodynamiques, à flotteur et à godet inversé.
Confirmer d’abord le principe de fonctionnement
Poursuivez vers le contenu technique lorsque l’étape suivante consiste à vérifier le principe de fonctionnement, l’adéquation d’application ou la logique de maintenance.
