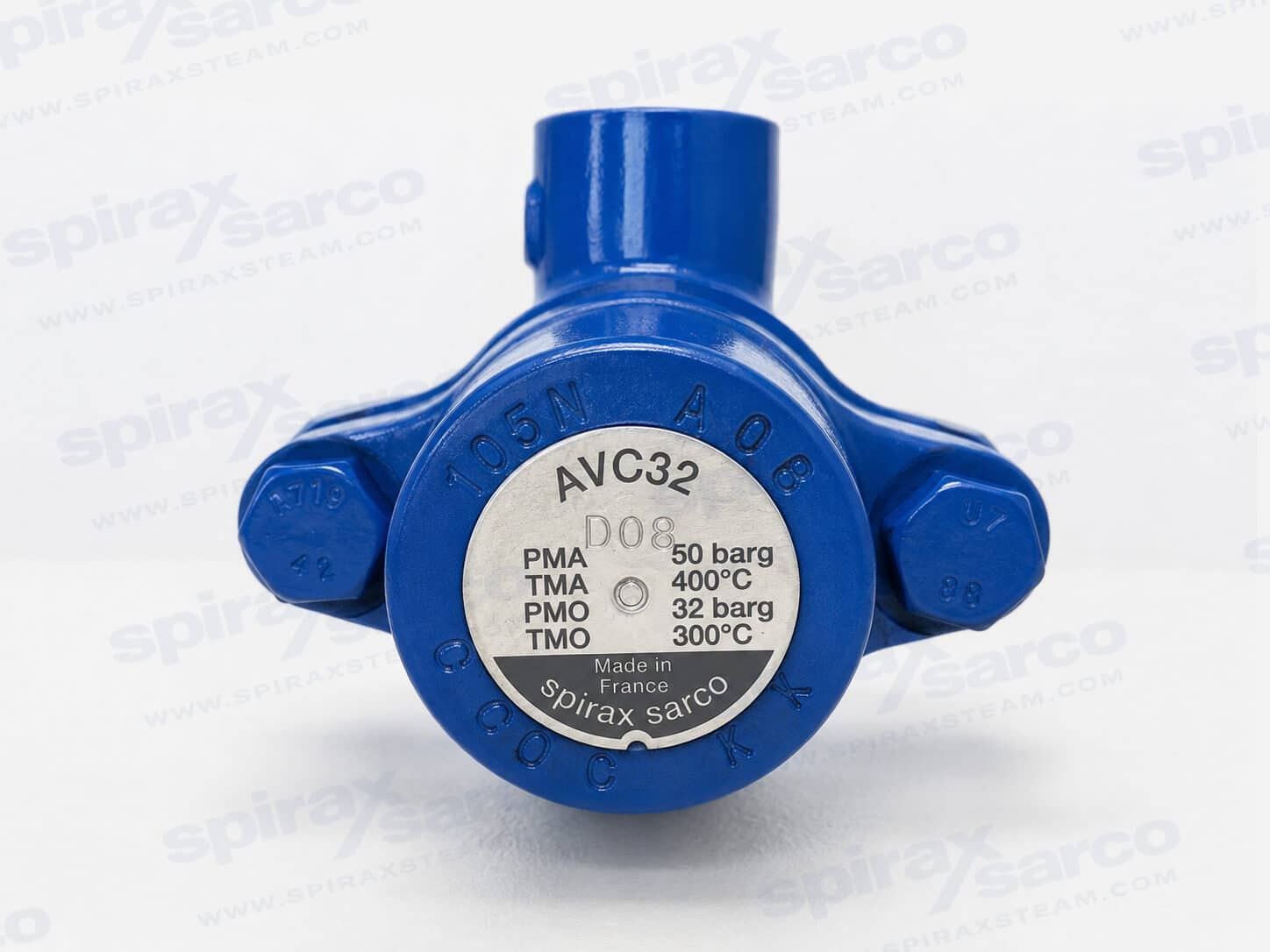

Purgeur d'air en acier au carbone pour systemes vapeur Spirax Sarco AVC32

Positionnement de l’AVC32

AVC32 est une page modele dans la gamme des purgeurs d’air et eliminateurs d’air. Elle convient lorsque la specification vise deja une pression elevee ou un raccordement soude ou a brides sur un systeme vapeur.

Dans la meme gamme, l’AVC32 et l’AV13 au corps en laiton forment une combinaison complementaire en termes de materiau et de niveau de pression : l’AV13 cible les applications basse et moyenne pression a raccordement filete, tandis que l’AVC32 vise un corps en acier au carbone, une pression de service plus elevee et des raccordements soudes ou a brides pour les collecteurs vapeur.

Faits produit

La documentation disponible (TI-P123-15) confirme les faits suivants :

• AVC32 est un purgeur d’air thermostatique a pression equilibree, reparable, en acier au carbone, pour systemes vapeur
• Tamis filtrant plat integre et raccordements droits, pour une installation directe sur la ligne
• Corps et brides en acier au carbone ; capsule, siege de soupape, tamis filtrant et ressort en acier inoxydable
• Composants sous pression fabriques par des fournisseurs agrees TUV selon AD-Merkblatt WO/TRD100
• Pleinement conforme a la directive sur les equipements sous pression 2014/68/EU, avec certification EN 10204 3.1 disponible
• Valeur Kv de 0.8 pour toutes les tailles

Apercu des caracteristiques techniques

Element	Caracteristique
Materiau du corps	Acier au carbone (DIN 17243 C22.8 / ASTM A105N)
Materiaux internes	Acier inoxydable (capsule, siege, tamis, ressort)
Tailles	1/2”, 3/4”, 1” (DN15, DN20, DN25)
Pression maximale admissible PMA	50 bar g @ 50 °C
Temperature maximale admissible TMA	400 °C @ 35 bar g
Temperature minimale admissible	-60 °C
Pression maximale de service en vapeur saturee PMO	32 bar g
Temperature maximale de service TMO	287 °C @ 32 bar g
Temperature minimale de service	0 °C
Pression d’essai hydraulique a froid	75 bar g

L’AVC32 peut etre utilise en toute securite sous vide complet.

Raccordements et tailles disponibles

Les raccordements couverts par la documentation technique comprennent :

• Filetage BSP T Rp (ISO 7-1) ou NPT
• Extremites a souder par emboitement, selon BS 3799
• Extremites a souder bout a bout, selon EN 12627
• Brides, selon EN 1092 PN40, ANSI B16.5 Class 150 et 300, JIS/KS 10K et 20K

Les options commerciales selectionnables en haut de page se concentrent sur les raccordements filetes BSP en 1/2", 3/4" et 1". Les besoins reels en remplacement, soudure ou brides doivent etre confirmes selon les conditions du site.

Installation et points de selection

L’AVC32 doit etre installe au point le plus haut du collecteur vapeur ou de l’equipement, la ou l’air s’accumule le plus facilement, avec la capsule a l’horizontale et le couvercle vers le haut. L’evacuation doit etre dirigee vers un lieu sur, et le purgeur lui-meme ne doit pas etre calorifuge.

Avant de passer a la demande de prix, au remplacement ou a l’installation sur site, il est recommande de confirmer en priorite :

• Le type de raccordement utilise sur site (filete, soude par emboitement, soude bout a bout ou a brides) et la norme correspondante
• Le choix de la taille entre 1/2", 3/4" et 1"
• Que la pression de service reste dans la plage de 32 bar g en vapeur saturee
• Que le point d’installation se situe bien au point haut d’accumulation de l’air, avec une capsule positionnee a l’horizontale
• La presence de vannes d’isolement en amont et en aval pour faciliter la maintenance ulterieure
• Que l’evacuation peut etre dirigee en toute securite, sans risque pour le personnel et les equipements

Couverture de la documentation technique

La documentation technique TI-P123-15 couvre la composition des materiaux de l’AVC32, les limites de pression et de temperature, les tailles et raccordements, la valeur Kv, les dimensions et les informations sur les pieces detachees. Les details d’installation, de maintenance et de couple de serrage sont decrits dans le guide d’installation et de maintenance (IM-P123-14) fourni avec le produit.

Quelles applications vapeur l’AVC32 prend-il en charge

Si le probleme sur site concerne un temps de chauffe lent sur des collecteurs vapeur a pression elevee, une baisse du transfert de chaleur, une accumulation de gaz dans l’espace vapeur ou un point haut d’equipement necessitant une evacuation continue des gaz non condensables, et que le raccordement doit etre soude ou a brides, un purgeur d’air thermostatique en acier au carbone comme l’AVC32 correspond generalement mieux aux conditions qu’un modele en laiton a raccordement filete.

Pour des systemes a pression plus basse, principalement a raccordement filete, vous pouvez revenir aux purgeurs d’air pour comparer l’AV13 et d’autres solutions.
