Les vannes d'isolement Spirax Sarco aident les operateurs a couper la vapeur, le condensat et les lignes de process en toute securite pour la maintenance, la protection des equipements et l'isolement de sections d'installation. La gamme regroupe les vannes d'isolement vapeur, les clapets a bille et les vannes d'arret pour les applications ou l'arret fiable, la maintenabilite et le controle des fuites sont importants.
Utilisez cette page pour comparer les vannes d'arret a soufflet, les clapets a bille et les vannes d'arret HV3, puis accedez a la famille de vannes qui correspond le mieux a vos exigences de pression, temperature, perte de charge et conditions de fonctionnement.
Si vous comparez des options, commencez par l'application : les clapets a bille a quart de tour sont souvent privilegies lorsque la faible perte de charge et une automation simple sont importantes, tandis que les vannes d'arret et les vannes d'arret a soufflet sont plus souvent choisies lorsque la robustesse de l'arret vapeur et des exigences strictes de controle des fuites definissent la specification.
Vue d'ensemble
Les vannes d'isolement sont utilisees pour detourner l'ecoulement, isoler des sections d'installation et rendre la maintenance plus sure. Dans les systemes vapeur, la bonne vanne d'arret aide a proteger les personnes, a reduire les fuites non planifiees et a faciliter l'entretien des equipements connectes. La selection de la vanne doit tenir compte de plus que le seul diametre de tuyauterie. Le type de fluide, la pression, la temperature, le debit, la perte de charge admissible, la frequence d'utilisation, la methode d'actionnement et les attentes de fuites externes influencent tous la conception de vanne d'isolement la plus adaptee. Les clapets a bille sont souvent choisis lorsque l'operation a quart de tour, une automation simple et une faible perte de charge sont des priorites. Les options a passage integral peuvent egalement etre utiles lorsque la turbulence en amont doit etre minimisee, par exemple autour du debitmetre ou d'equipements sensibles en aval. Les vannes d'arret et les vannes d'arret a soufflet sont generalement utilisees lorsque les utilisateurs ont besoin d'un arret sur accompagne d'un service robuste en application vapeur. Les conceptions a soufflet sont particulierement pertinentes lorsque le controle des fuites au joint de tige, la reduction de l'attention de maintenance et le soutien d'un fonctionnement a faibles emissions font partie de la specification. Un agencement d'isolement complet accompagne souvent d'autres accessoires de pipeline tels que des filtres, des clapets anti-retour, des separateurs et des manometres. Spirax Sarco aide les utilisateurs a passer de la selection de la famille de vannes aux composants plus larges du systeme vapeur autour du point d'isolement.

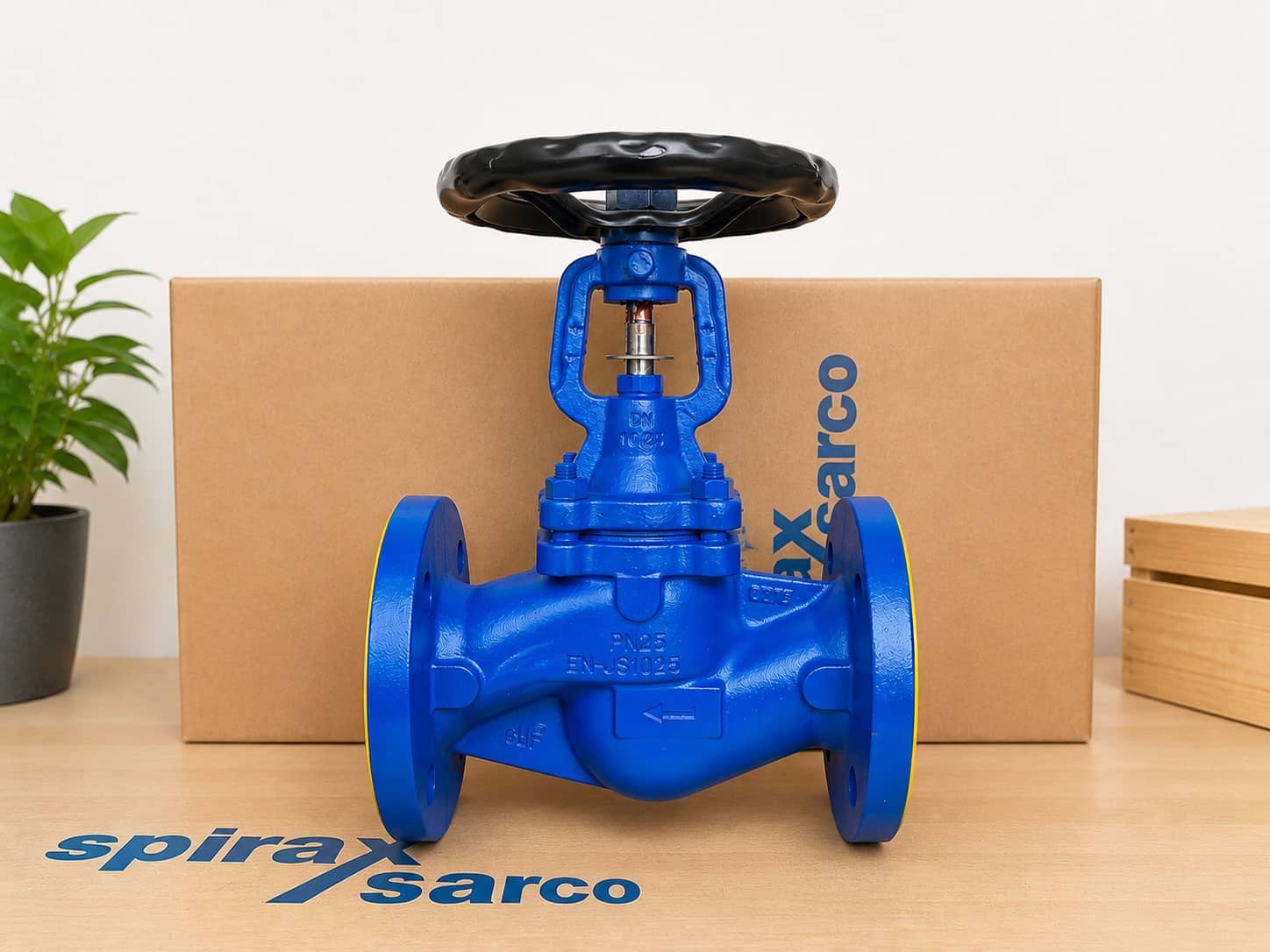

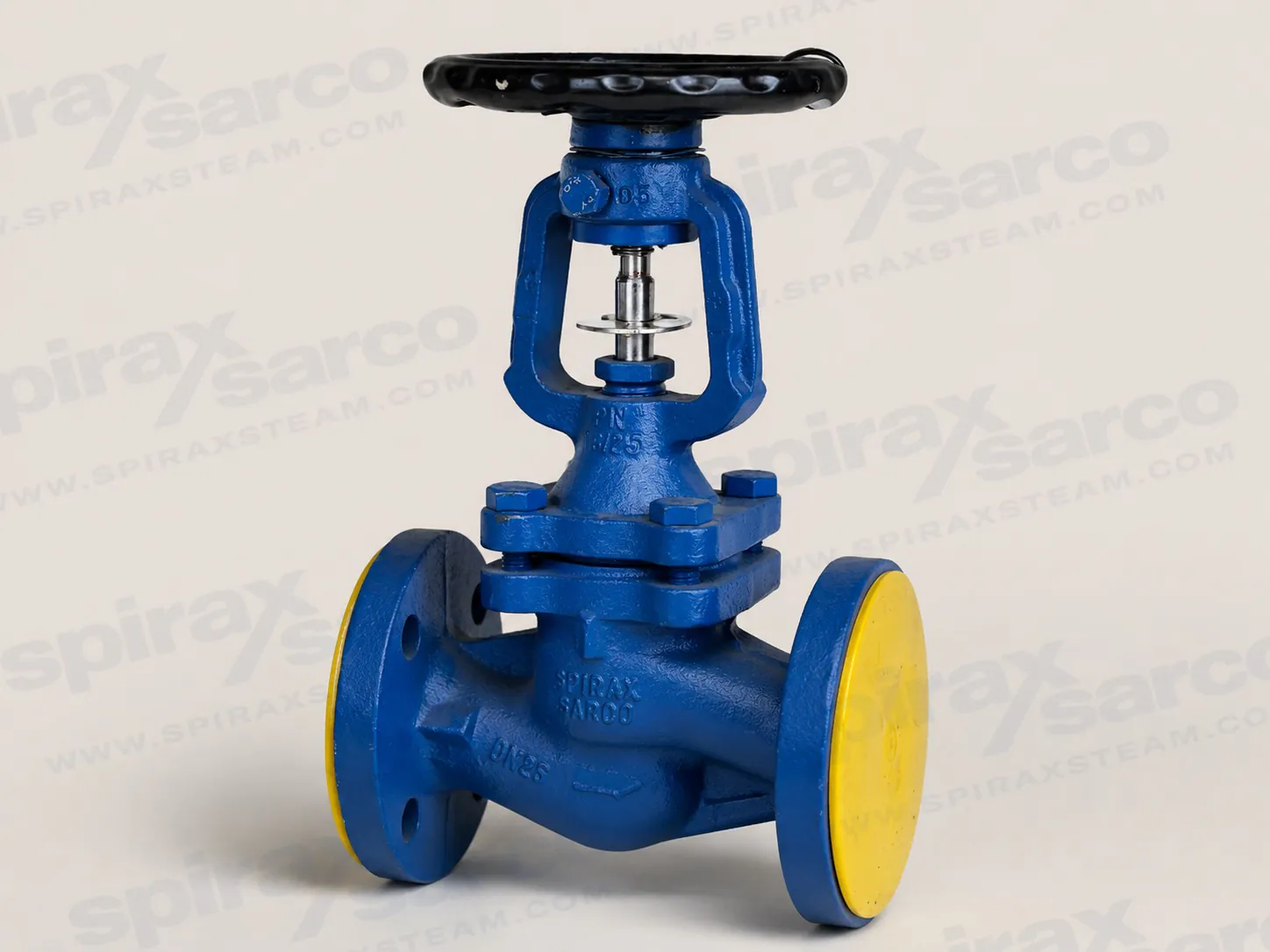

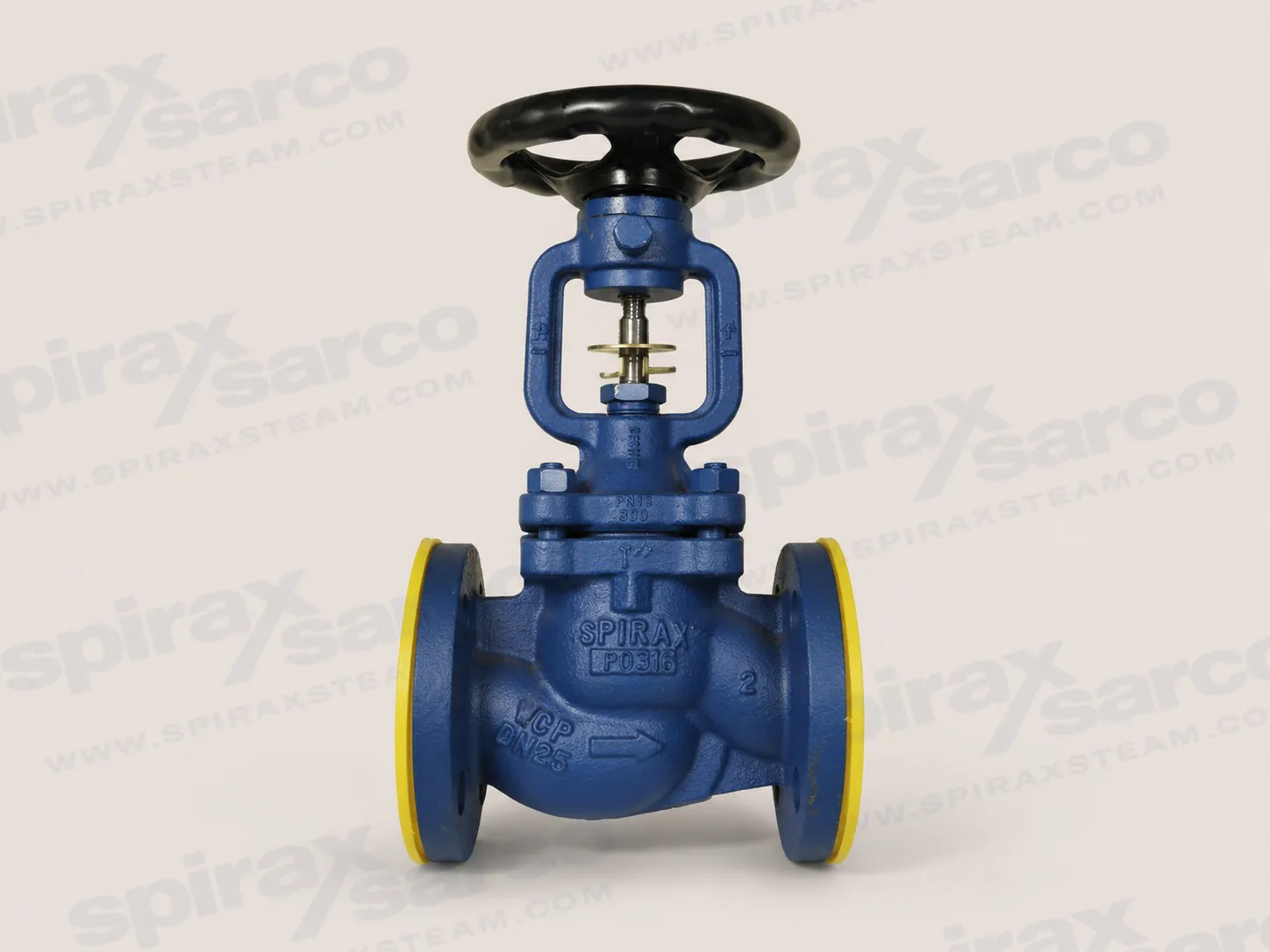

Vannes d'arret a soufflet
Les vannes d'arret a soufflet aident a eliminer les fuites au niveau du joint de tige et prennent en charge un arret a faibles emissions dans les applications exigeantes d'isolement vapeur.

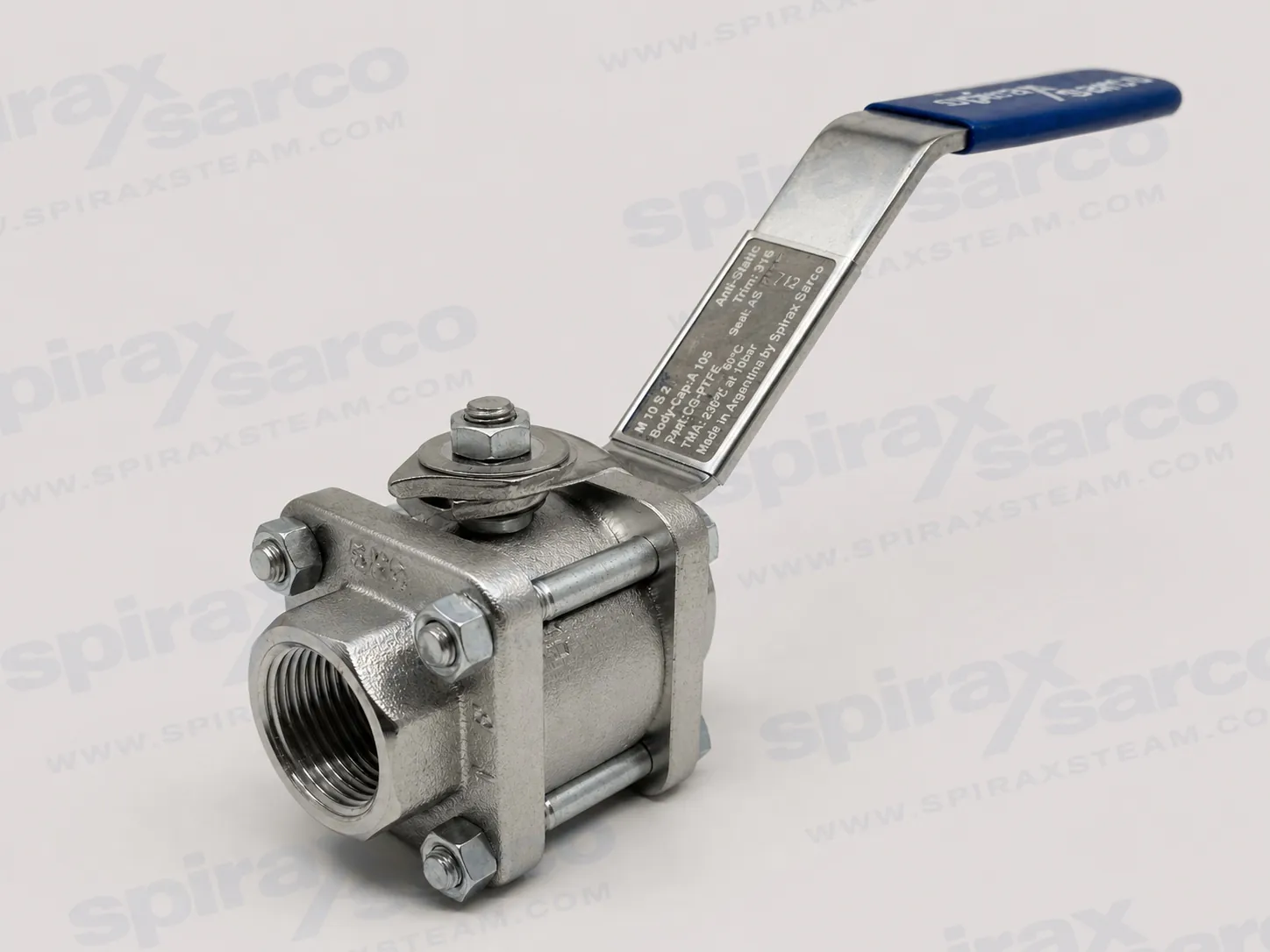

Clapets a bille
Les clapets a bille offrent un arret rapide a quart de tour, un large choix de materiaux et de passes, et un isolement fiable dans les services vapeur et fluides industriels.

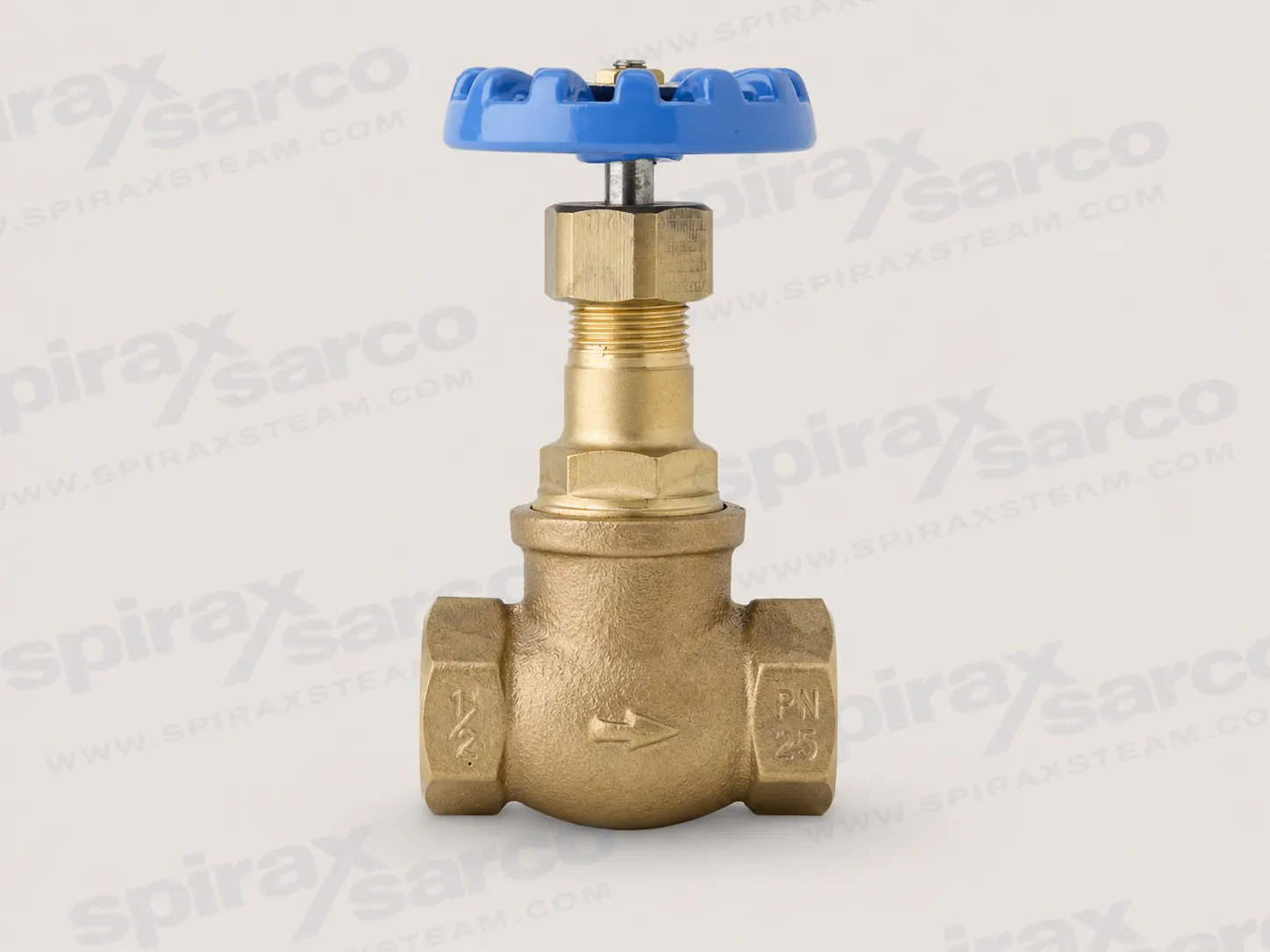

Vannes d'arret HV3
Les vannes d'arret HV3 offrent un arret manuel robuste pour les applications vapeur et condensat ou un isolement precis et une maintenance simple sont requis.
Comment choisir la bonne vanne d'isolement vapeur
La selection d’une vanne d’isolement devient generalement plus facile lorsque les acheteurs comparent l’application d’arret, la perte de charge, le controle des fuites, les besoins d’automation et la disposition du systeme vapeur environnant plutot que de partir uniquement des noms de produits.
| Famille de vannes | Plus pertinente lorsque | Priorite de selection typique | Parcours suivant |
|---|---|---|---|
| Clapets a bille | L’operation a quart de tour, la faible perte de charge et une automation simple sont importantes | Arret rapide, actionnement compact, options a passage integral la ou la turbulence doit etre minimisee | Parcourir les clapets a bille |
| Vannes d’arret HV3 | L’arret manuel lineaire est prefere pour les applications vapeur et condensat generales | Service robuste, arret precis et acces a la maintenance simple | Parcourir les vannes d’arret HV3 |
| Vannes d’arret a soufflet | Le controle des fuites au joint de tige et les exigences d’arret a faibles emissions comptent davantage | Confinement, reduction des preoccupations de maintenance du presse-etoupe et attentes plus strictes de controle des fuites | Parcourir les vannes d’arret a soufflet |
FAQ sur les vannes d'isolement vapeur
A quoi servent les vannes d’isolement vapeur ?
Les vannes d’isolement vapeur sont utilisees pour couper la vapeur, le condensat ou les lignes de process afin que les operateurs puissent isoler l’equipement, proteger les sections d’installation et effectuer la maintenance plus securitairement. En pratique, elles soutiennent l’integrite de l’arret, la maintenabilite et le controle du risque de fuites autour du point d’isolement.
Quand devez-vous choisir un clapet a bille ?
Les clapets a bille sont generalement choisis lorsque l’operation a quart de tour, une automation simple et une faible perte de charge sont des priorites. Les clapets a bille a passage integral peuvent egalement etre utiles lorsque la turbulence en amont doit etre minimisee, par exemple autour du debitmetre ou d’equipements sensibles en aval.
Quand devez-vous choisir une vanne d’arret ou une vanne d’arret a soufflet ?
Les vannes d’arret sont souvent selectionnees lorsque les utilisateurs ont besoin d’un arret manuel robuste en service vapeur, tandis que les vannes d’arret a soufflet deviennent plus pertinentes lorsque le controle des fuites au joint de tige, le fonctionnement a faibles emissions et la reduction de l’attention de maintenance du presse-etoupe font partie de la specification.
Qu’autre chose devrait etre installe autour d’une vanne d’isolement ?
Un point d’isolement est souvent concu avec des accessoires complementaires tels que des filtres, des clapets anti-retour, des separateurs et des manometres. L’agencement environnant adequat depend de l’etat du fluide, du risque de reflux, de l’entrainement d’humidite, de l’acces a la maintenance et de la facon dont la section isolee sera exploitee.
Parcours typiques a partir de recherches courantes sur les vannes d'isolement
Les recherches sur les vannes d’isolement se repartissent generalement entre le style d’arret et les attentes de fuites. Commencez par les clapets a bille lorsque l’operation a quart de tour, la faible perte de charge ou l’automation compacte sont les principales priorites. Passez aux vannes d’arret a soufflet lorsque le controle des fuites au joint de tige et l’arret a faibles emissions comptent davantage.
Utilisez les vannes d’arret HV3 lorsque l’application est un agencement de vanne d’arret manuelle plus conventionnel pour un service vapeur ou condensat. Si le point d’isolement depend egalement de la protection environnante de la ligne, passez aux clapets anti-retour vapeur et aux filtres.
Sales Brochures
| Document | Reference | Langue | Telecharger |
|---|---|---|---|
| Robinets d'isolation | SB-F05-03 | French | Telecharger |
Poursuivre votre recherche sur les vannes d'isolement Spirax Sarco
La selection de vannes d'isolement s'inscrit souvent dans une decision plus large sur le systeme vapeur, couvrant l'acces a la maintenance, le controle des fuites, l'automation et l'adequation applicative.
Comprendre l'approche Spirax Sarco
Commencez par Spirax Sarco si vous avez besoin d'un contexte plus large sur l'expertise vapeur, le support international et la facon dont le choix des vannes s'integre dans les systemes energetiques thermiques.
Choisir les vannes d'isolement par application
Utilisez les pages sectorielles lorsque les exigences d'arret dependent des priorites du secteur telles que l'hygiene, l'efficacite energetique, la fiabilite ou la conformite.
Connecter les vannes aux solutions de regulation
Passez aux vannes de regulation, actionneurs et produits de controle de pression lorsque les besoins d'isolement s'accompagnent d'une regulation automatique vapeur ou process.
