Vanne de réduction de pression Spirax Sarco DP27

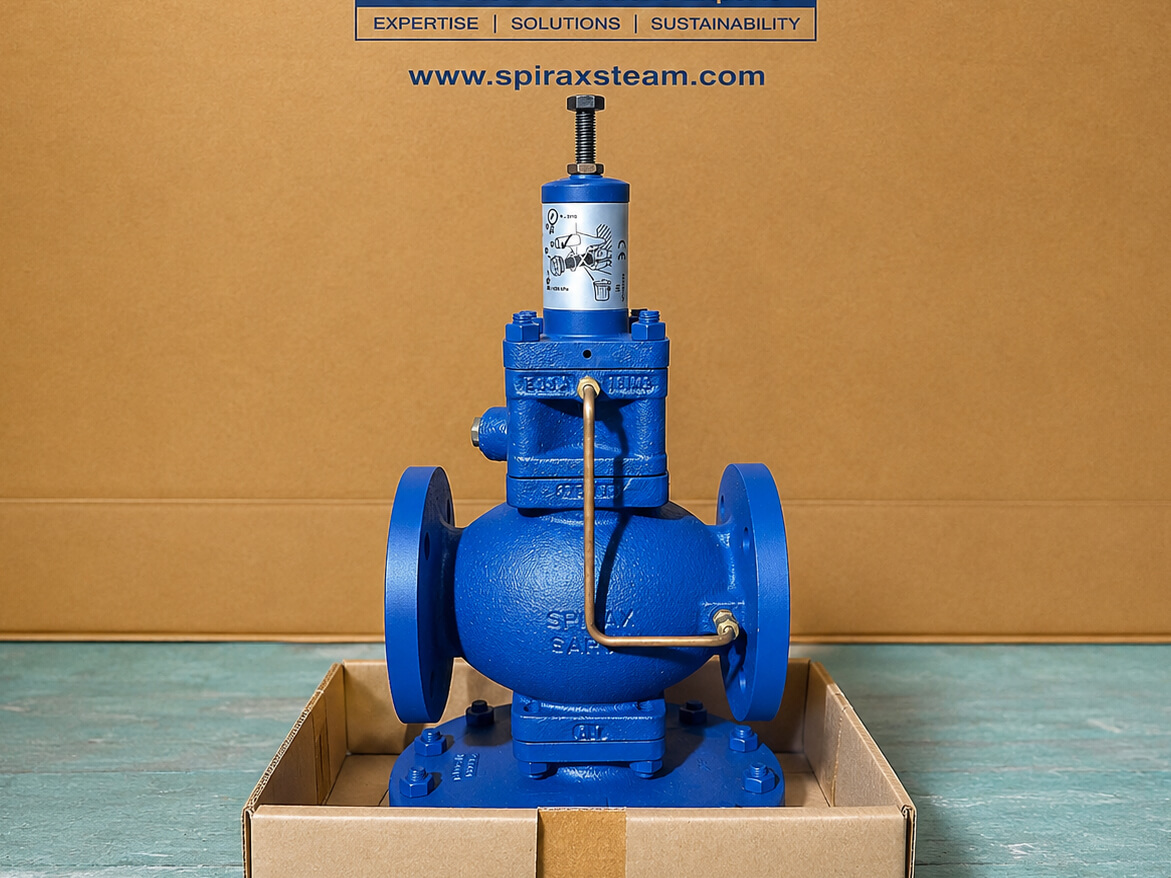

DP27 est une vanne de réduction de pression pilotée Spirax Sarco avec corps en fonte ductile. La documentation couvre DP27, DP27E, DP27G, DP27GY, DP27R et DP27Y pour examen du modèle, remplacement et demande.
Faits cles
Positionnement de DP27
DP27 est une vanne de réduction de pression pilotée dans la gamme de contrôle de pression Spirax Sarco. Les mots-clés montrent une demande directe pour spirax sarco dp27 en France et dans plusieurs autres marchés, ce qui justifie une page modèle distincte de la page vannes de réduction de pression.
Les documents techniques et installation du documentation set product documentation confirment une famille pilotée en fonte ductile pour vapeur, air comprimé et certains gaz industriels. Ils confirment aussi que le produit ne doit pas être utilisé sur oxygène.
Variantes couvertes
La documentation couvre DP27, DP27E, DP27G, DP27GY, DP27R et DP27Y. DP27 convient à la vapeur ou à air comprimé, DP27E ajoute un ensemble solénoïde pour marche-arrêt distant ou temporisé, DP27G vise air comprimé et gaz industriels avec joints souples nitrile, et DP27R accepte une commande distante par signal de pression.
DP27Y et DP27GY couvrent la plage de ressort basse pression 0.2 - 3.0 bar g. DP27LC est une option faible capacité, pas une variante basse pression, et reste donc après les choix DP27 standard.
Points de sélection
La condition de conception du corps est PN25. Sur vapeur saturée, la limite documentée est 17 bar g pour DP27, DP27R et DP27Y, et 10 bar g pour DP27E. La température maximale documentée est 232°C pour DP27, DP27R et DP27Y, et 190°C pour DP27E.
Avant la sélection finale, confirmez pression amont, pression aval cible, fluide, raccordement, drainage, protection amont et besoin de soupape de sécurité aval.
Parcours associés
- Retour aux vannes de réduction de pression pour comparer DP27 avec les autres familles.
- Voir BRV2S pour une réduction compacte à action directe.
- Voir les filtres lorsque la protection amont est importante.
Informations techniques
| Document | Reference | Langue | Telecharger |
|---|---|---|---|
| DP27, DP27E, DP27G, DP27GY, DP27R and DP27Y Pilot Operated Pressure Reducing Valves with SG Iron Bodies | TI-P470-01 | French | Telecharger |
Installation et maintenance
| Document | Reference | Langue | Telecharger |
|---|---|---|---|
| DP27, DP27E, DP27R and DP27Y Pilot Operated Pressure Reducing Valves | IM-P470-03 | French | Telecharger |
| La gamme | IM-P470-06 | French | Telecharger |
Poursuivre la sélection DP27
La sélection DP27 dépend du fluide, du rapport de réduction, de la prise de pression, du drainage et de la protection aval.
Comparer la famille de régulateurs
Revenez à la famille des vannes de réduction de pression pour comparer DP27 avec 25P, BRV2S et les autres formats de contrôle de pression.
Connecter DP27 aux systèmes de contrôle
Accédez aux systèmes de contrôle lorsque le projet nécessite aussi des vannes de régulation, actionneurs ou équipements de pression associés.
Protéger la station de réduction
Consultez filtres, séparateurs, manomètres et soupapes lorsque vous construisez une station de réduction complète.
