Vanne de régulation deux voies KE73 Spira-trol

Présentation de la vanne de régulation KE73

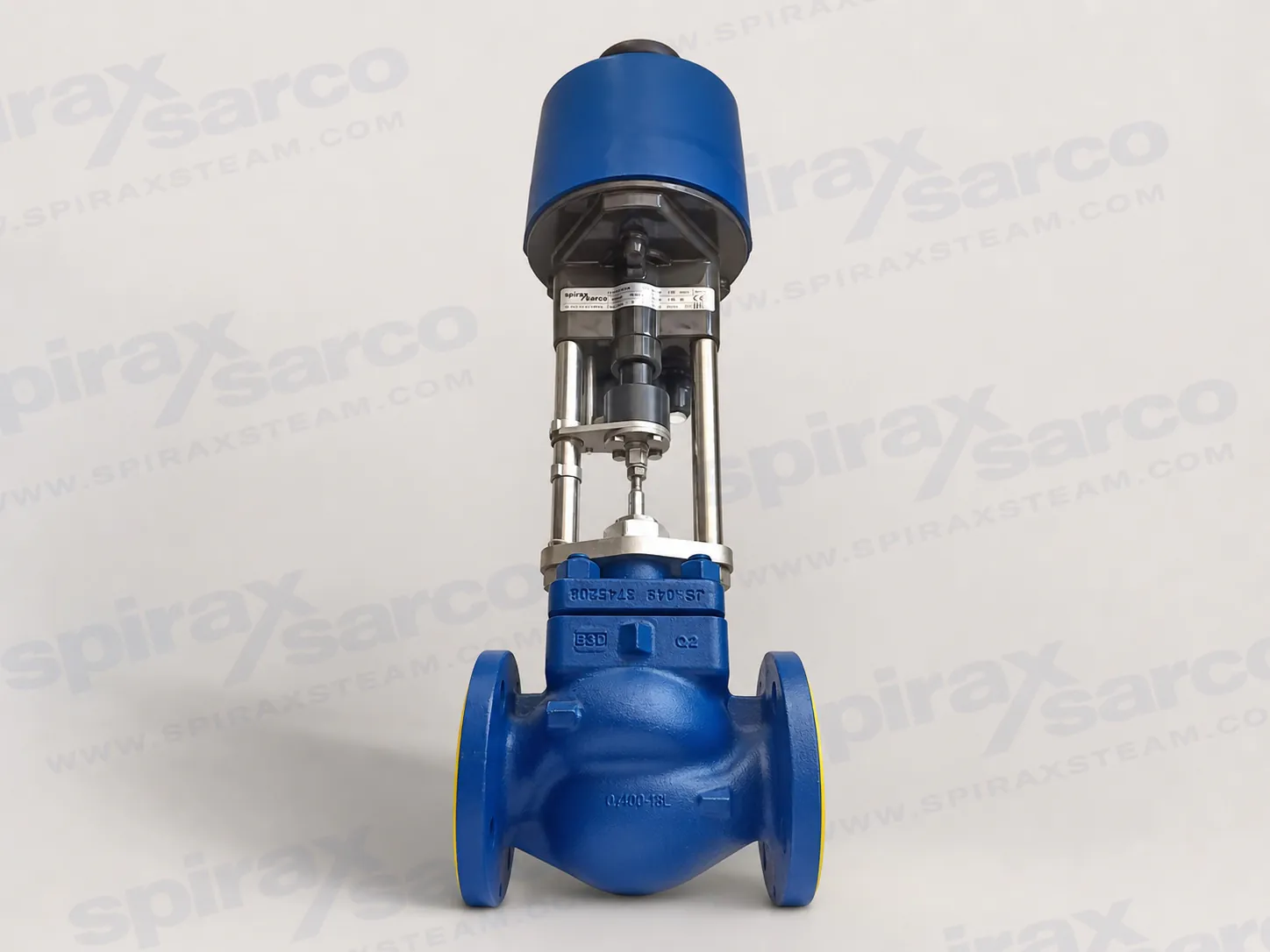

La Spirax Sarco KE73 est une vanne de régulation à soupape deux voies et siège unique avec un siège retenu par cage. Cette configuration de grand diamètre combine un corps en fonte à graphite sphéroïdal à bride conforme à la norme EN avec une caractéristique à pourcentage égal pour le contrôle de processus modulant. Lorsqu'il est associé à un actionneur linéaire pneumatique ou électrique approprié, il peut également fournir un contrôle marche/arrêt.

Dans le cadre du grand diamètre actuel Vanne de régulation Spira-trol gamme, KE73 est disponible en DN125, DN150 et DN200. La vanne prend en charge les stratégies d'éléments internes standard, à capacité réduite, à faible bruit et anti-cavitation, permettant de sélectionner l'ensemble corps, éléments internes, siège, étanchéité de tige et actionnement en fonction de la tâche du processus.

Portée du produit et normes

Caractéristiques des vannes et options de configuration

Données techniques

Matériaux de construction sélectionnés

Valeurs Kvs à pourcentage égal

Les valeurs Kvs suivantes s'appliquent à la garniture standard à pourcentage égal. Le dimensionnement final de la vanne doit utiliser les conditions réelles de fluide, de débit, de pression, de température, de bruit et de cavitation.

Les valeurs du Kvs à faible bruit et anti-cavitation sont spécifiques au service et sont couvertes par les données de sélection de garniture équilibrée et à plusieurs étages du TI-S24-59.

Limites de pression et de température

Pour un fonctionnement au-dessus de 300 °C, l'utilisation d'un chapeau allongé avec garniture en graphite est recommandée. Le boulonnage à haute température est également recommandé au-dessus de 300 °C. Si la température du fluide de process est inférieure à 0 °C et la température ambiante inférieure à +5 °C, un traçage thermique est nécessaire pour les pièces mobiles externes de la vanne et de l'actionneur.

Dimensions et poids approximatifs

Un capot allongé ajoute environ 16 kg. Les dimensions et les poids sont approximatifs et doivent être confirmés par rapport à la configuration commandée.

Actionnement et positionnement compatibles

Le dimensionnement de l'actionneur dépend de la taille de la vanne, du siège, de l'équilibrage, du sens du débit, de la pression différentielle d'arrêt et de la position de défaillance requise. Sélectionnez toujours l’ensemble complet de vanne et d’actionneur dans le cadre du projet.

Pièces de rechange disponibles

Lors de la commande de pièces de rechange, indiquez la description complète du produit figurant sur l'étiquette du corps de la vanne, y compris la taille de la vanne, les éléments internes et le code de date. Ceci est nécessaire pour identifier les pièces correctement équilibrées ou déséquilibrées et tout élément trim de capacité réduite.

Configuration de la commande

Une commande KE73 complète doit définir plus que la désignation de la vanne à quatre caractères. Confirmez la taille nominale, la valeur nominale de la bride PN, le sens d'écoulement, le joint de la tige, le matériau du siège, le type de garniture, l'équilibrage, le chapeau, le boulonnage, le Kvs et l'ensemble de l'actionneur.

Par exemple, KE73PTSUSS.2 identifie un KE73 avec un joint de tige PTFE, un siège en acier inoxydable 431, une garniture standard, un clapet déséquilibré, un chapeau standard, un boulonnage standard et une construction série .2. La taille, le Kvs et les détails de connexion doivent encore être indiqués. La position d'ouverture ou de fermeture requise est déterminée par la disposition de l'actionneur et non par le code du corps de vanne KE73.

Les procédures d'installation et de maintenance de la série K sont fournies dans le document Spirax Sarco IM-S24-42. Suivez toujours les instructions fournies avec la vanne, l'actionneur et les pièces de rechange commandés.
