Posición de AVC32 en la gama
AVC32 es una ruta de modelo dentro de purgadores de aire y eliminadores de aire. Es útil cuando la especificación ya nombra AVC32 o cuando se necesita un purgador termostático de acero al carbono para un punto alto de un sistema de vapor de mayor presión.
En la misma gama, AVC32 y el modelo de latón AV13 forman una combinación por material y nivel de presión: el AV13 se orienta a escenarios roscados de presión baja a media, mientras que el AVC32 cubre cuerpo de acero al carbono, presiones de trabajo más altas y conexiones soldadas o embridadas en tuberías principales de vapor.
Datos de producto
La documentación técnica disponible (TI-P123-15) confirma los siguientes hechos:

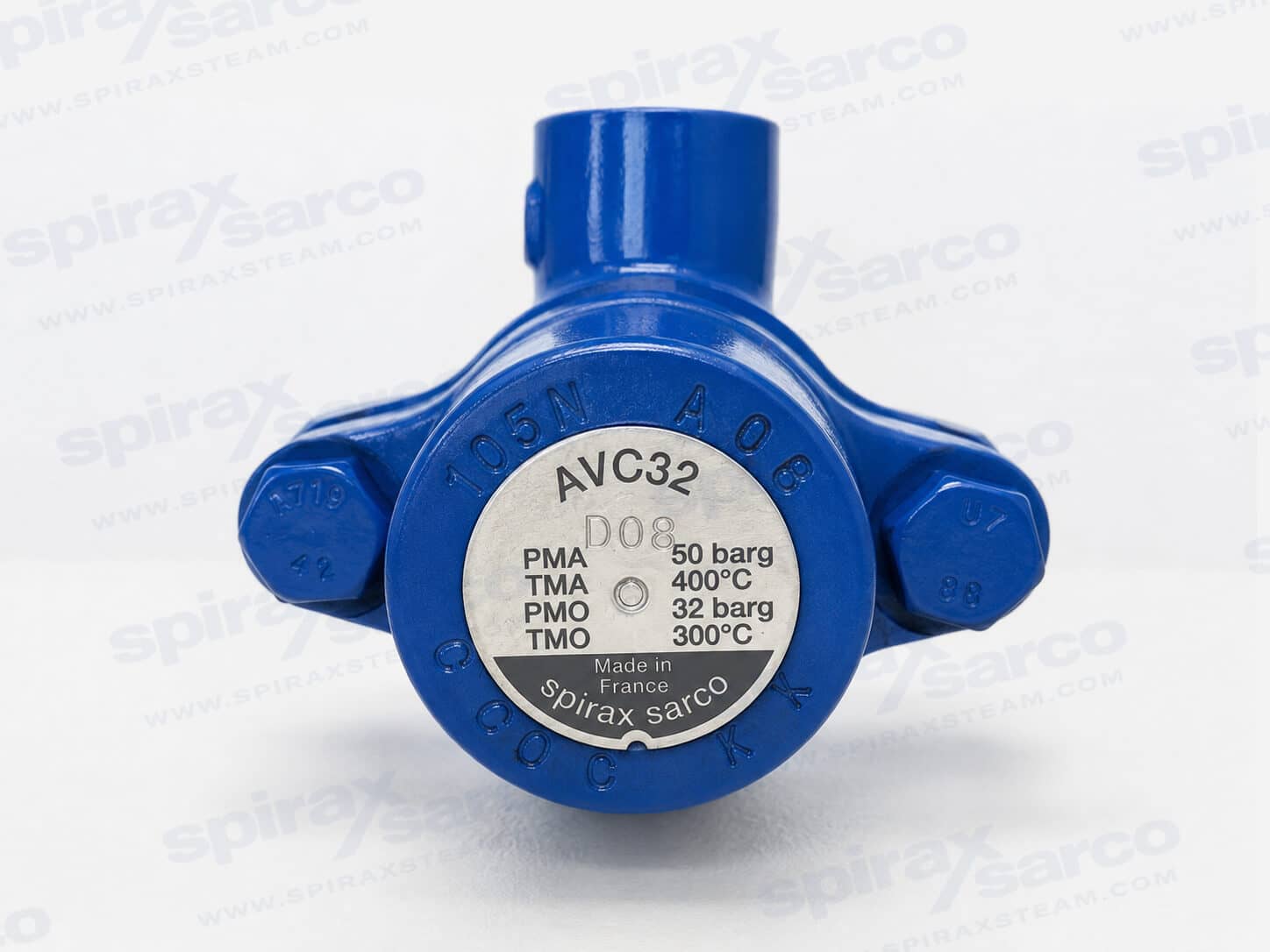

AVC32es un purgador de aire termostático de presión equilibrada, reparable y con cuerpo de acero al carbono- Incluye filtro plano integral y conexiones rectas para su instalación directa en la línea
- Cuerpo, bridas y tapa de acero al carbono; cápsula, asiento de válvula, filtro y resorte de acero inoxidable
- Los componentes a presión los fabrican proveedores aprobados por
TÜVsegúnAD-Merkblatt WO/TRD100 - Cumple plenamente la Directiva de Equipos a Presión
2014/68/EU, con certificaciónEN 10204 3.1disponible - Valor
Kvde0.8en frío para todos los tamaños
Resumen de parámetros técnicos
| Parámetro | Valor |
|---|---|
| Material del cuerpo | Acero al carbono (DIN 17243 C22.8 / ASTM A105N) |
| Material interno | Acero inoxidable (cápsula, asiento, filtro, resorte) |
| Tamaños | 1/2”, 3/4”, 1” (DN15, DN20, DN25) |
| Presión máxima admisible PMA | 50 bar g @ 50 °C |
| Temperatura máxima admisible TMA | 400 °C @ 35 bar g |
| Temperatura mínima admisible | -60 °C |
| Presión máxima de trabajo PMO (vapor saturado) | 32 bar g |
| Temperatura máxima de trabajo TMO | 287 °C @ 32 bar g |
| Temperatura mínima de trabajo | 0 °C |
| Presión de prueba hidráulica en frío | 75 bar g |
El AVC32 también puede usarse de forma segura en condiciones de vacío total.
Formas de conexión y especificaciones disponibles
La documentación técnica cubre las siguientes formas de conexión:
- Roscadas
BSP T Rp (ISO 7-1)oNPT - Soldadura de enchufe (socket weld) según
BS 3799 - Soldadura a tope (butt weld) según
EN 12627 - Bridas según
EN 1092 PN40,ANSI B16.5 Class 150 y 300,JIS/KS 10K y 20K
Las opciones comerciales seleccionables en la parte superior de esta página se centran en 1/2", 3/4" y 1" con conexión roscada BSP, por lo que la sustitución final o los requisitos de soldadura y bridas deben confirmarse según las condiciones de campo.
Instalación y puntos de selección
El AVC32 debe instalarse en el punto más alto de la tubería principal de vapor o del equipo, es decir, donde el aire tiende a acumularse, con la cápsula en posición horizontal y la tapa hacia arriba. La descarga debe conducirse a un lugar seguro y el purgador no debe aislarse térmicamente. Conviene instalar válvulas de aislamiento aguas arriba y aguas abajo para facilitar el mantenimiento en línea.
Antes de pasar a consulta, sustitución o instalación en campo, conviene confirmar primero:
- Si la conexión de campo es roscada, soldadura de enchufe, soldadura a tope o embridada, y la norma de conexión correspondiente
- Si se selecciona el tamaño
1/2",3/4"o1" - Si la presión de trabajo está dentro del rango de
32 bar gde vapor saturado - Si el punto de instalación está realmente en un punto alto de acumulación de aire y si la cápsula puede quedar horizontal
- Si se han previsto válvulas de aislamiento aguas arriba y aguas abajo para el mantenimiento posterior
- Si la descarga puede conducirse de forma segura para evitar que el escape a alta temperatura afecte a personas y equipos
Cobertura de la documentación técnica
La documentación técnica TI-P123-15 cubre la composición de materiales del AVC32, los límites de presión y temperatura, los tamaños y formas de conexión, el valor Kv, las dimensiones y la información de repuestos. Los detalles de instalación, mantenimiento y pares de apriete se describen en la guía de instalación y mantenimiento (IM-P123-14) que se suministra con el producto.
Qué escenarios de vapor se adaptan al AVC32
Si el problema de campo se concentra en calentamiento lento de tuberías principales de vapor de mayor presión, caída de eficiencia de transferencia de calor, acumulación de gases en el espacio de vapor o puntos altos de equipos que necesitan eliminar gases no condensables de forma continua, y la conexión requiere soldadura o bridas, un purgador termostático de acero al carbono como AVC32 suele ajustarse mejor a la aplicación que un modelo roscado de latón.
Para sistemas de presión baja a media con conexiones principalmente roscadas, también se puede volver a purgadores de aire y comparar rutas como el AV13.
